本案例演示利用Fluent Meshing导入面网格并生成体网格的过程。

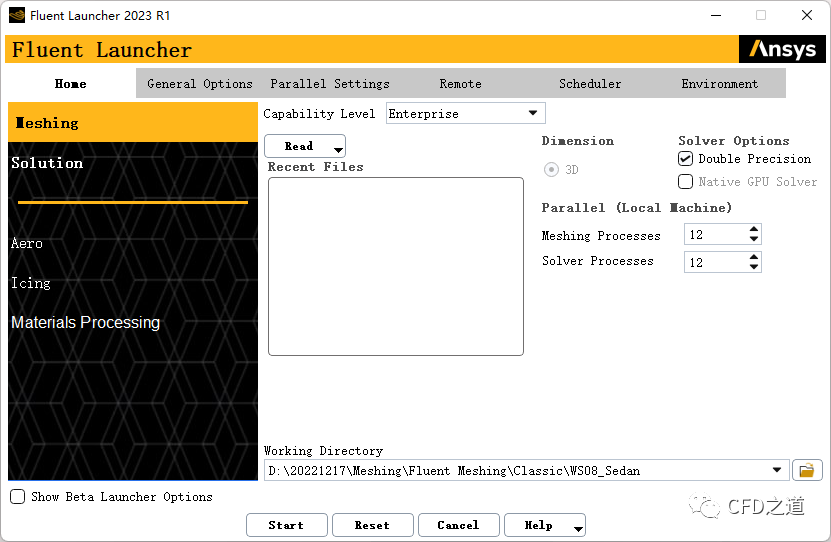

• 启动Fluent Meshing

1 读取边界网格

• 利用菜单File → Read → Boundary Mesh…
  读取初始边界网格init-mesh.msh.gz。（案例文件下载链接见文末）

2 创建网格

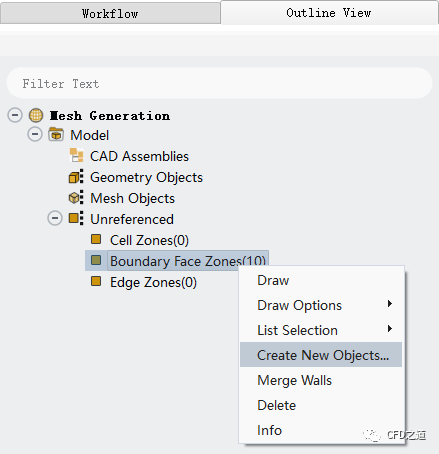

• 右键选择模型树节点Boundary Face Zones
  ，点击弹出菜单项Create New Objects… 打开设置对话框

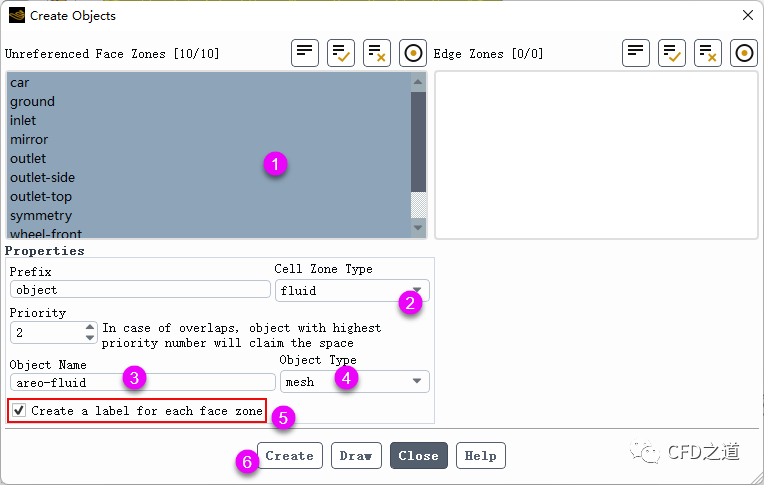

• 如下图所示顺序进行设置

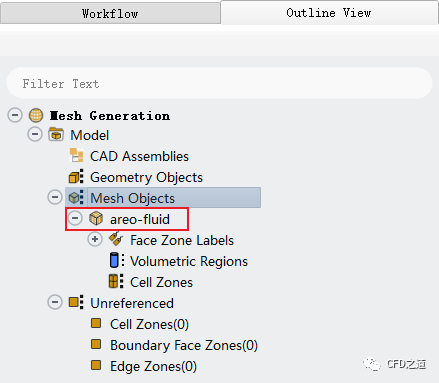

模型树如图所示。

3 查看边界网格

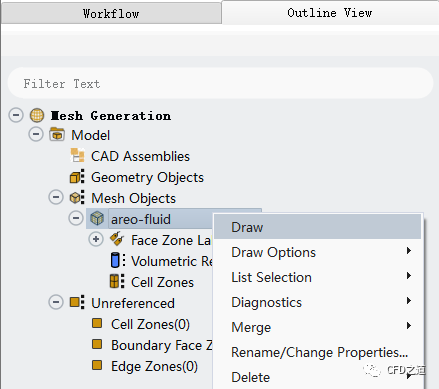

• 右键选择模型树节点areo-fluid
  ，点击弹出菜单项Draw显示网格

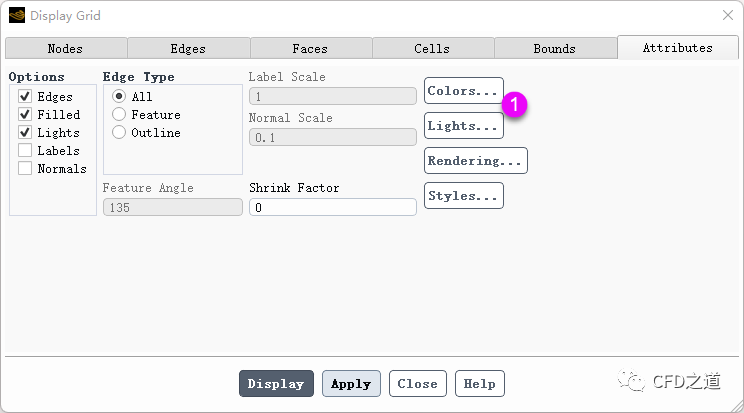

• 选择菜单Display → Grid… 打开设置对话框，点击Attributes
  选显卡中的Colors...
  按钮打开设置对话框

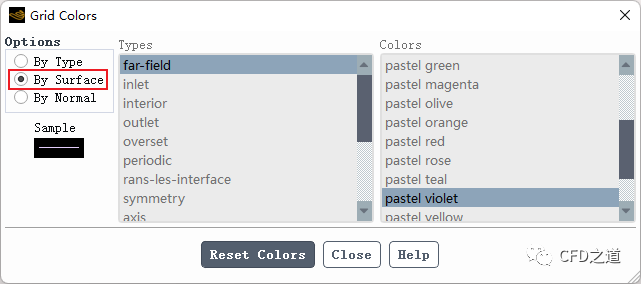

• 选择By Surfaces
  进行显示，如下图所示

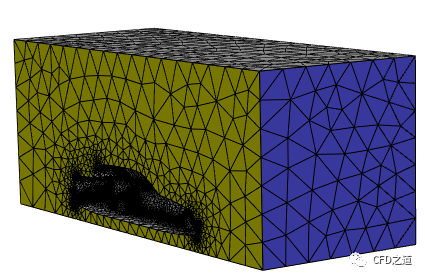

网格如图所示。

4 检查面的连接性

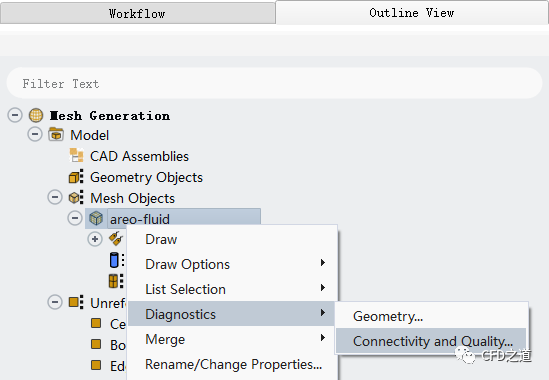

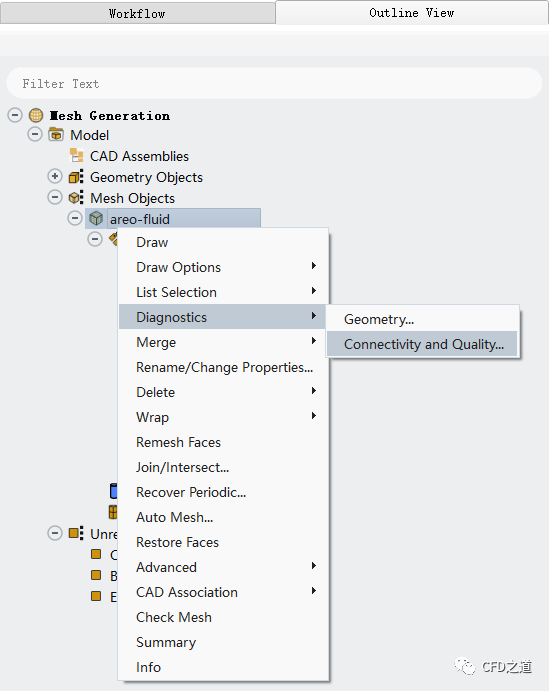

• 右键选择模型树节点areo-fluid
  ，点击弹出菜单项Diagnostics → Connectivity and Quality… 打开设置对话框

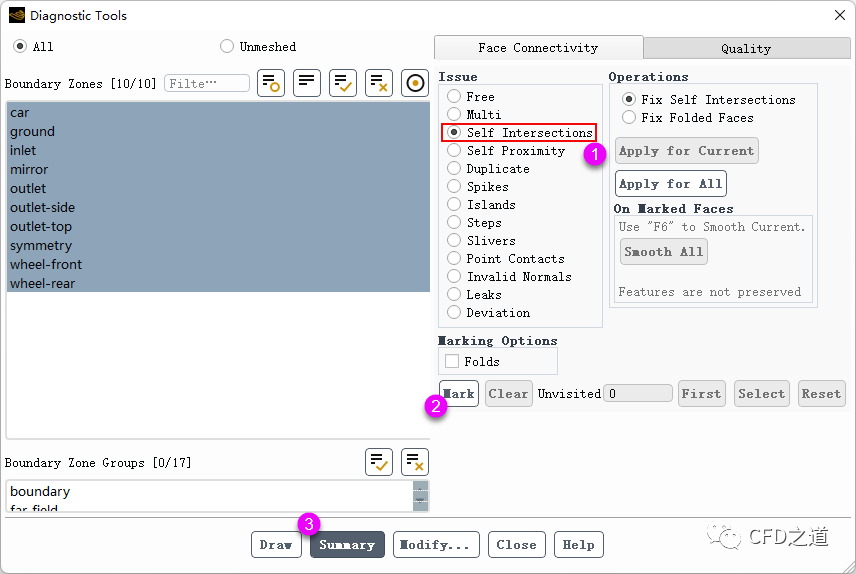

• 如下图所示检查网格是否存在自相交

网格信息如下图所示。

5 创建特征边

• 按下图所示顺序创建特征边线

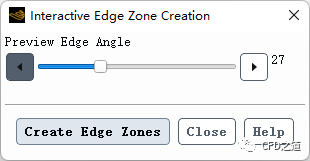

• 手动调整角度，点击按钮Create Edge Zones
  创建边线

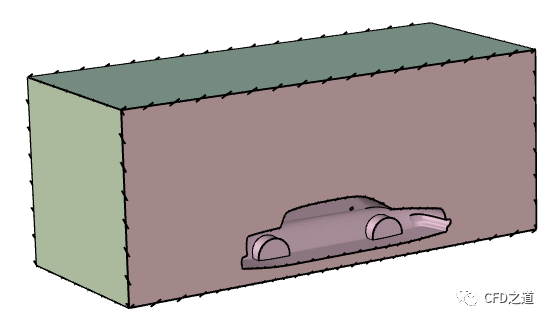

显示几何模型，如图所示。

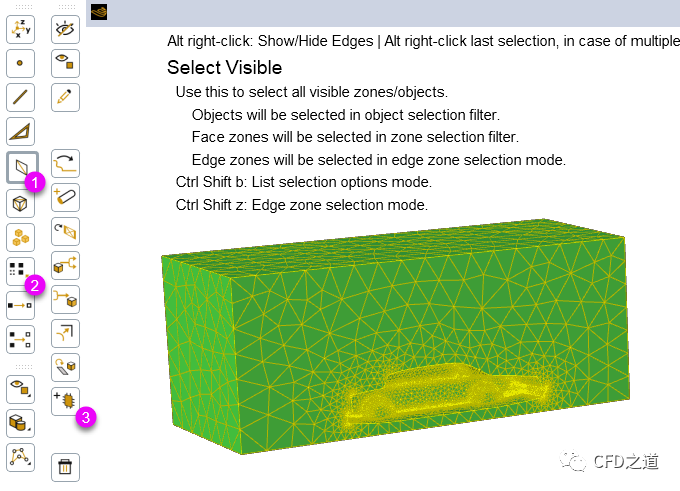

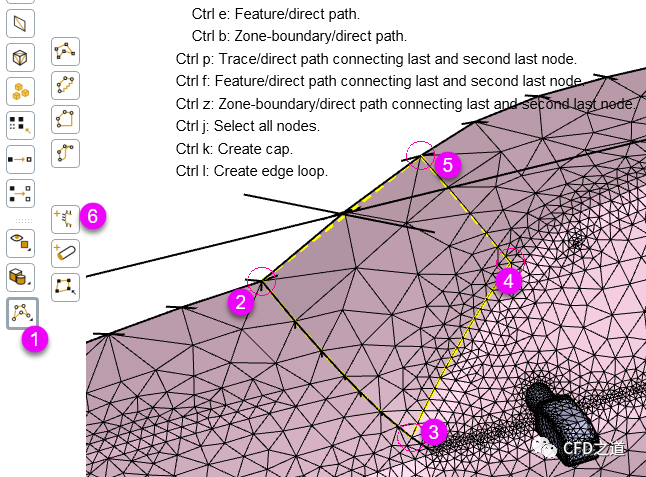

• 按下图所示顺序创建风挡边线

• 将创建的边线添加到areo-fluid
  中，如下图所示

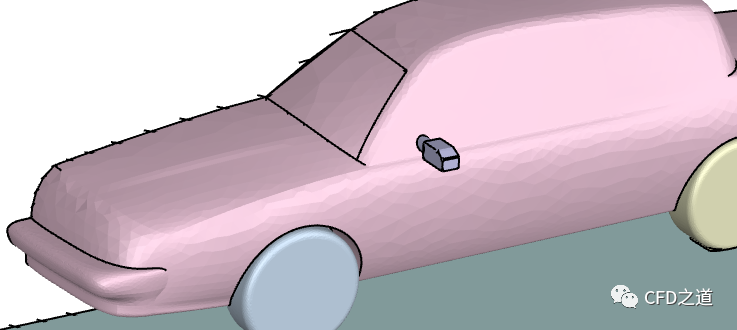

提取完毕后的几何边线如图所示。

6 导入细化区域

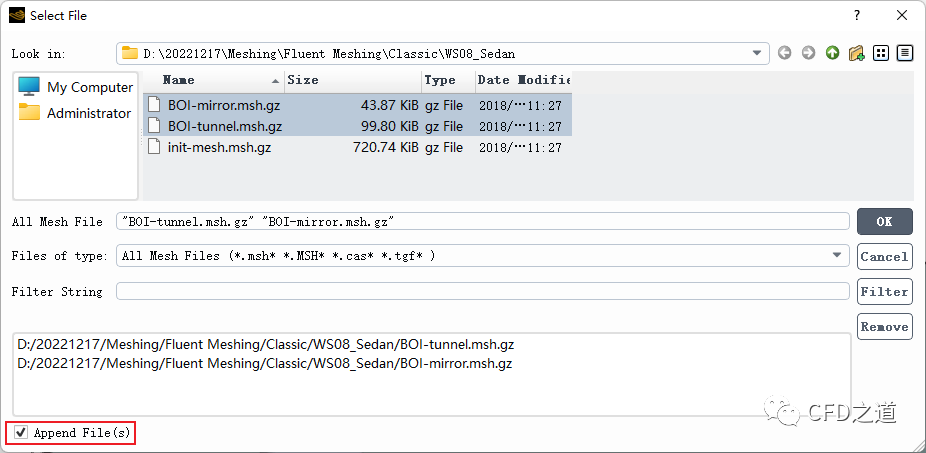

• 利用菜单File → Read → Boundary Mesh… 导入网格文件BOI-mirror.msh.gz
  及BOI-tunnel-msh.gz

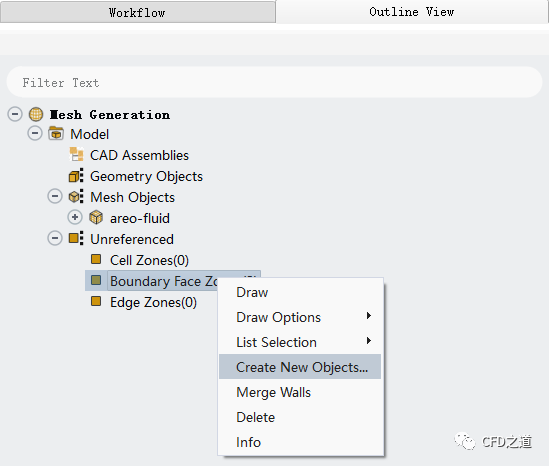

• 右键选择模型树节点Boundary Face Zones
  ，点击弹出菜单项Create New Objects… 打开对话框

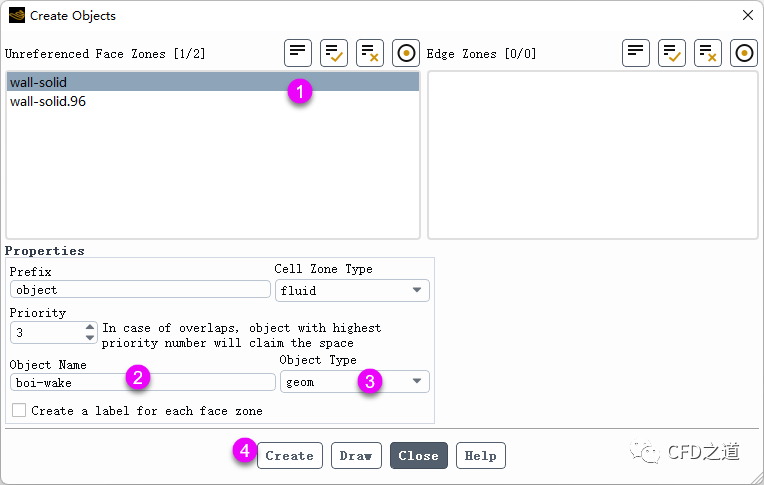

• 如下图所示操作创建boi-wake

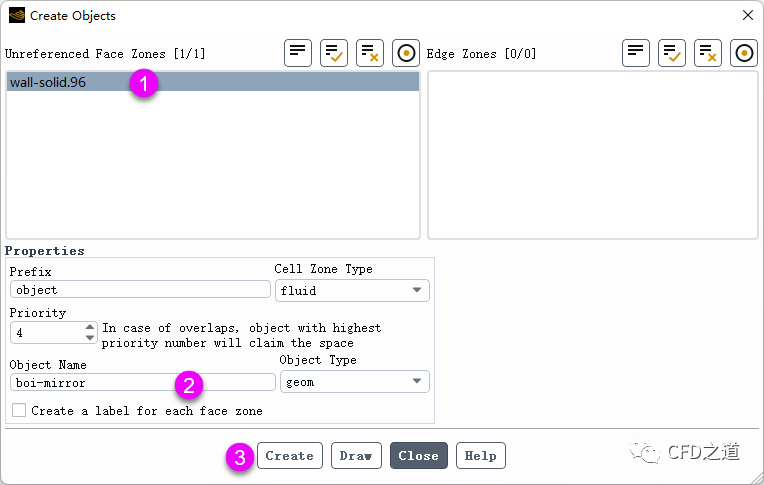

• 如下图所示顺序操作，创建boi-mirror


7 创建尺寸控制

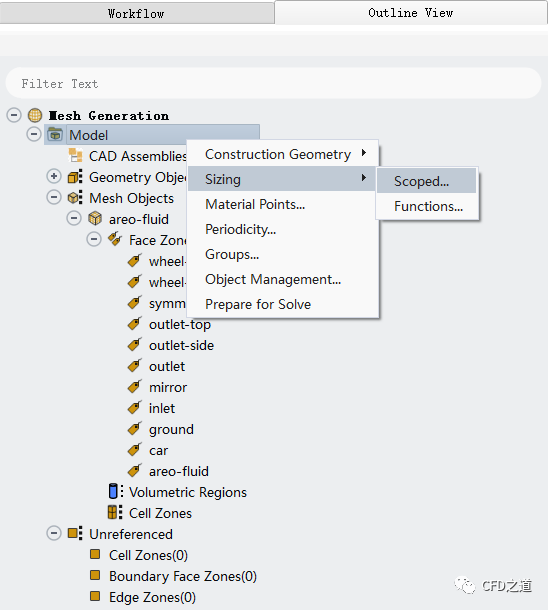

• 右键选择模型树节点Model
  ，点击弹出菜单项Sizing → Scoped… 打开设置对话框

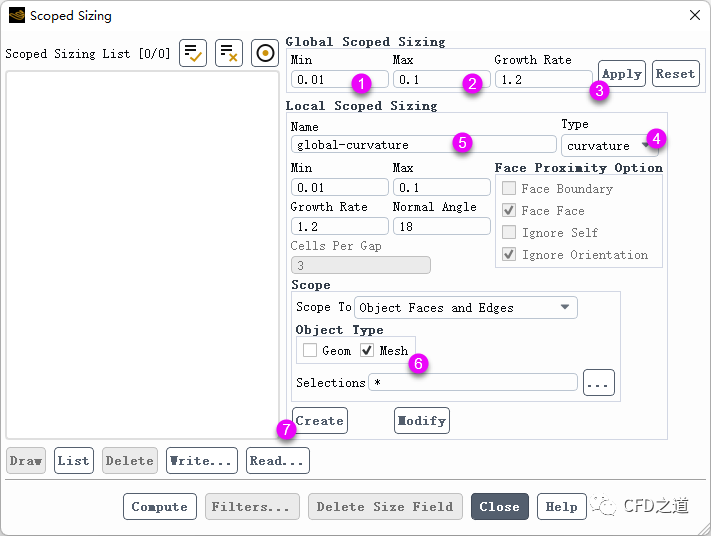

• 按下图所示顺序及参数创建global-curvature

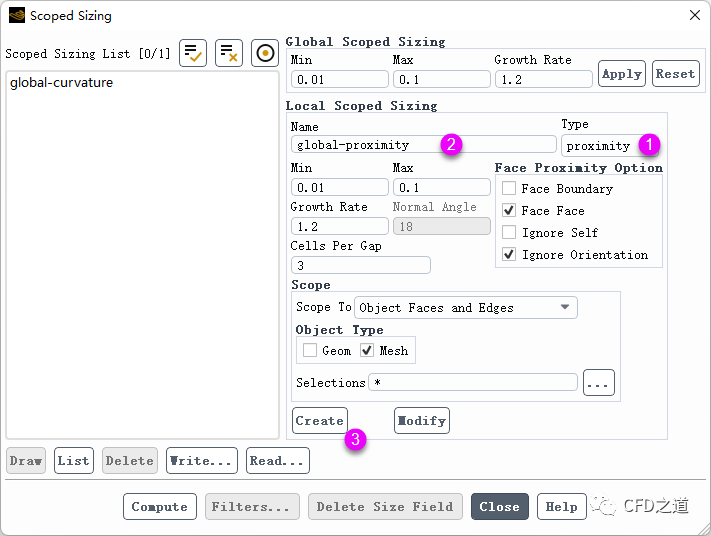

• 按下图所示顺序及参数创建global-proximity

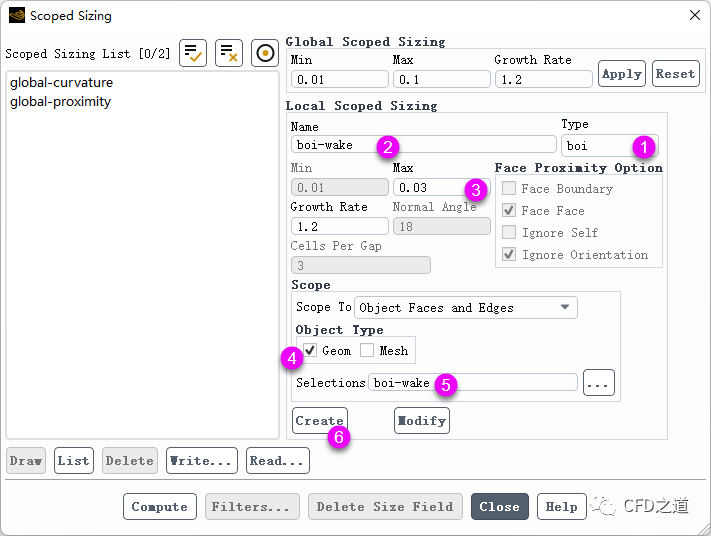

• 按下图所示顺序及参数创建boi-wake

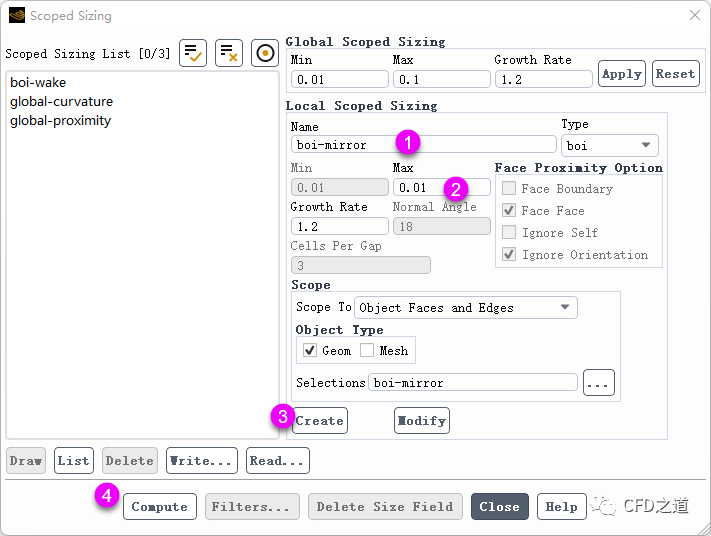

• 按下图所示顺序及参数创建boi-mirror
  并创建尺寸分布

8 面网格重划分

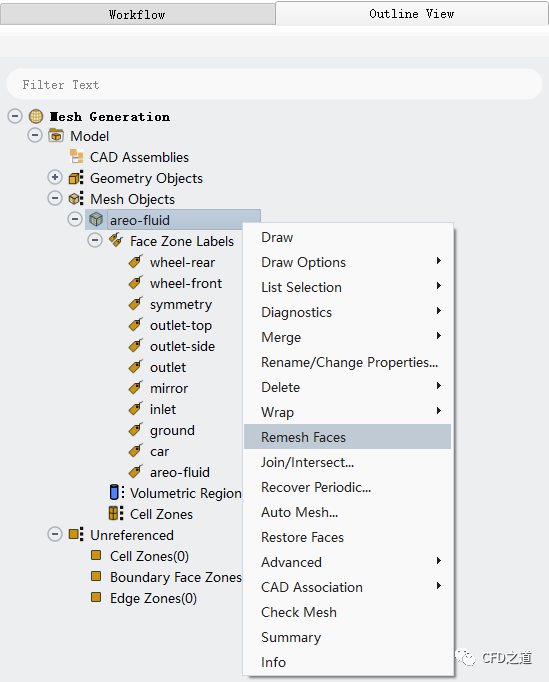

• 右键选择模型树节点areo-fluid
  ，点击弹出菜单项Remesh Faces 重新划分面网格

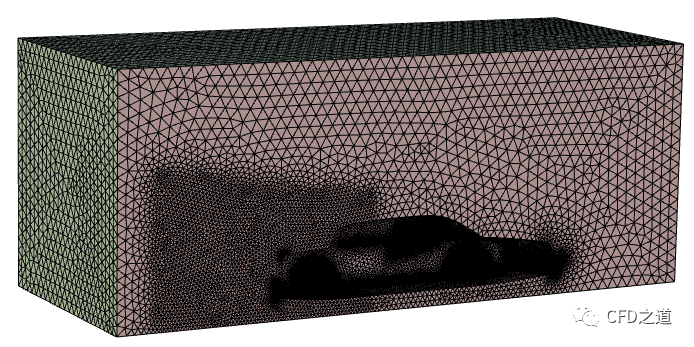

查看计算网格。

9 提高网格质量

• 右键选择模型树节点areo-fluid
  ，点击弹出菜单项Diagnostics → Connectivity and Quality…

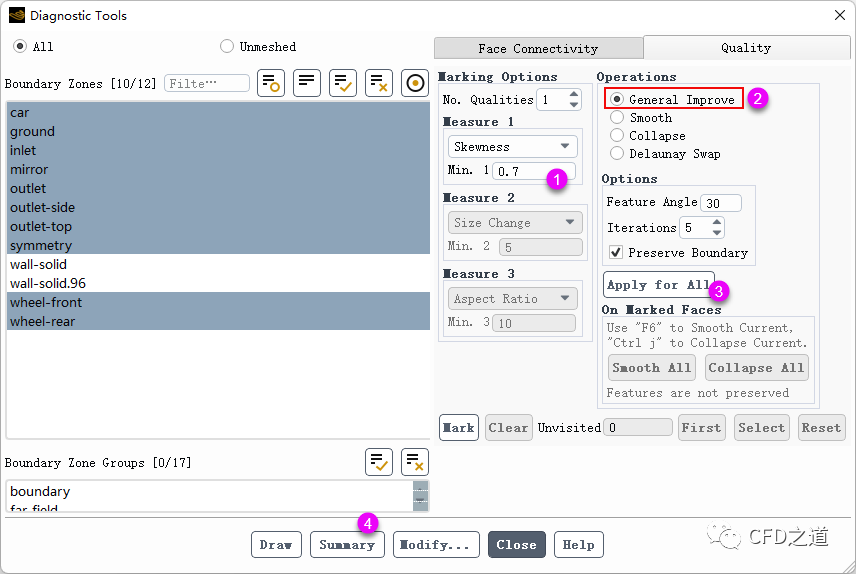

• 按下图所示顺序及参数提高网格质量

调整后后网格的最大歪斜率为0.62904871。

10 创建体积区域

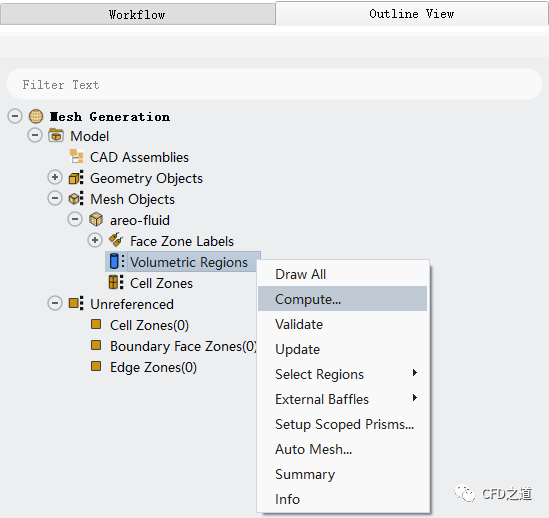

• 右键选择模型树节点Volumetric Regions
  ，点击弹出菜单项Compute…

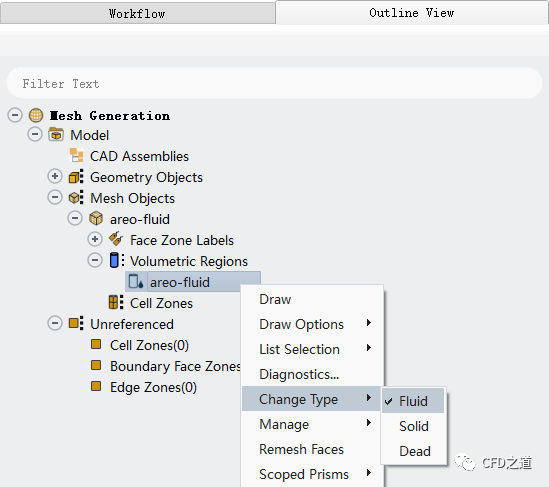

• 右键选择模型树节点areo-fluid
  ，点击弹出菜单项Change Type → Fluid 将区域指定为流体域

11 检查边界类型

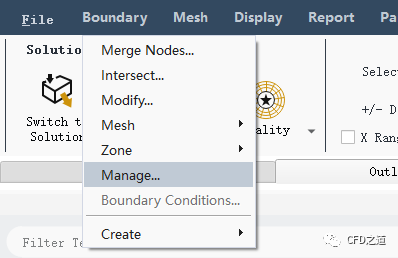

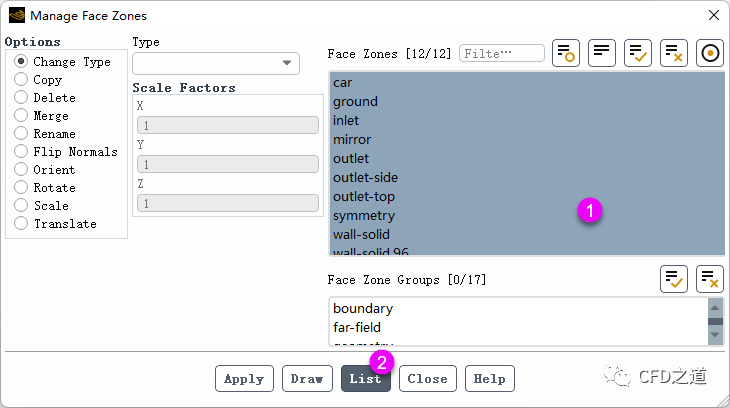

• 点击鼠标Boundary → Manage… 打开设置对话框

• 如下图所示顺序进行操作，列出边界信息

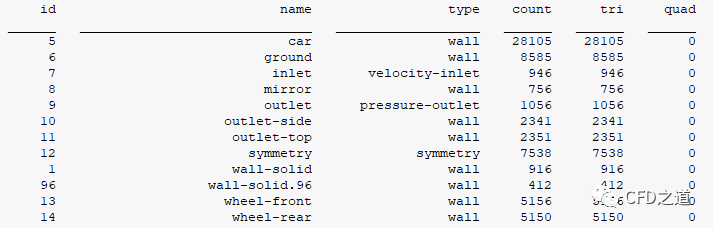

TUI窗口显示如下图所示的边界信息。

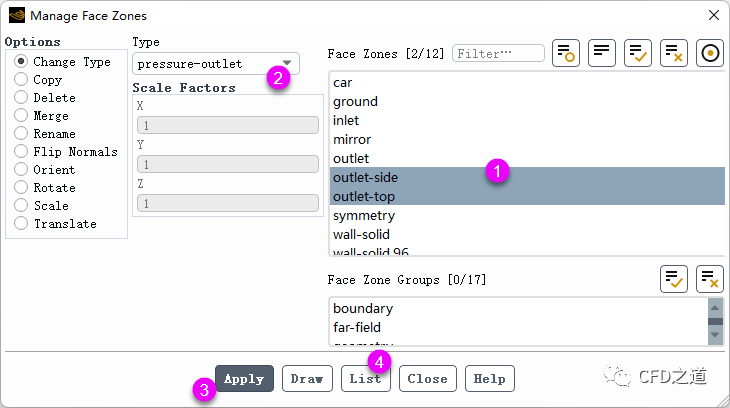

• 选中边界区域outlet-side
  及outlet-top
  ，修改其类型为pressure-outlet

可以看到这两个边界类型被修改了。

12 设置边界层参数

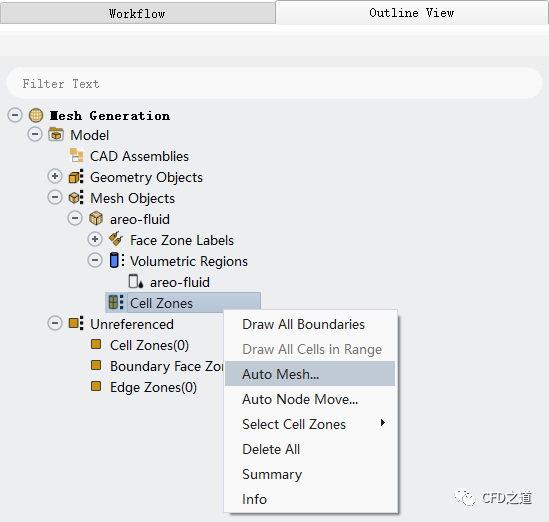

• 右键选择模型树节点Cell Zones
  ，点击弹出菜单项Auto Mesh… 打开设置对话框

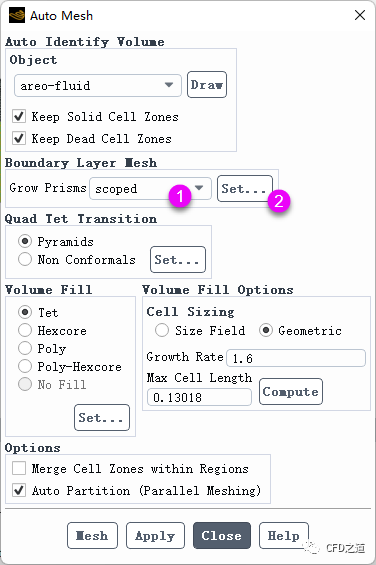

• 按下图所示顺序选择，打开设置对话框

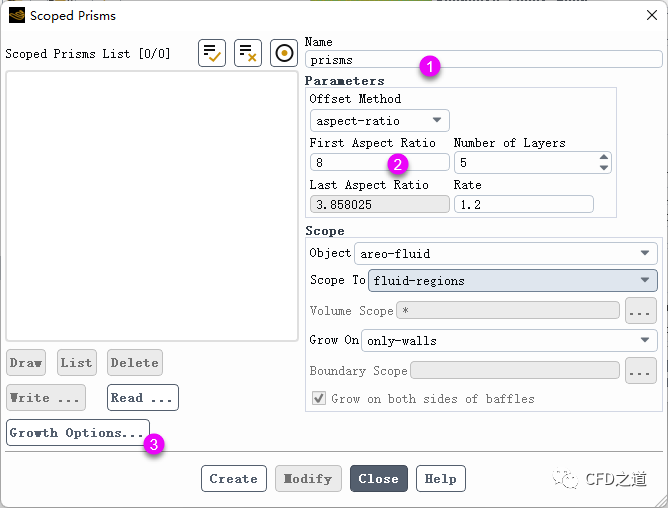

• 按下图所示顺序设置参数并打开对话框

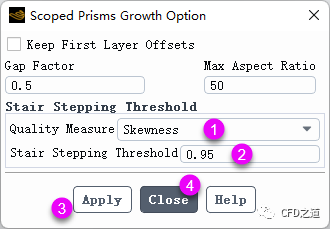

• 如下图所示参数设置边界层网格增长规律

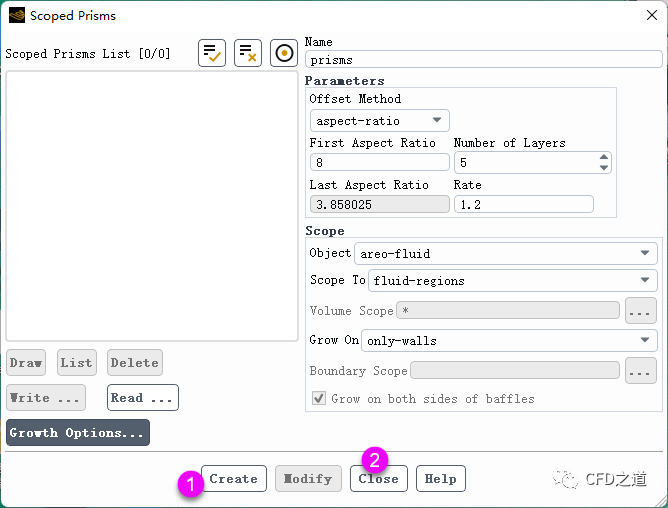

• 创建边界层网格参数

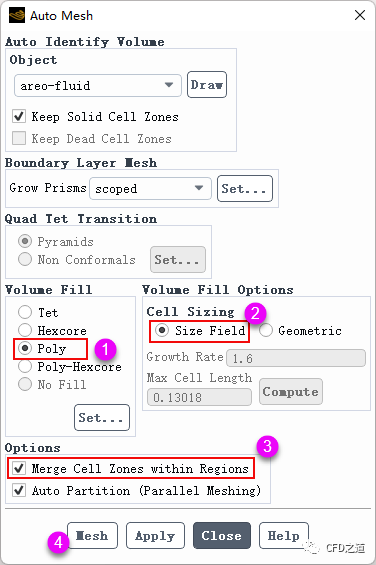

• 设置网格划分参数并生成网格

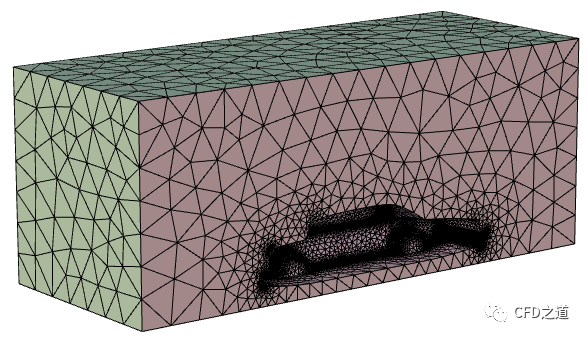

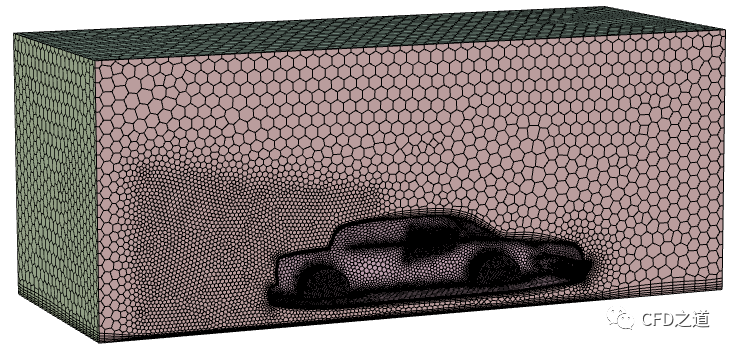

查看网格，如下图所示。

13 提高网格质量

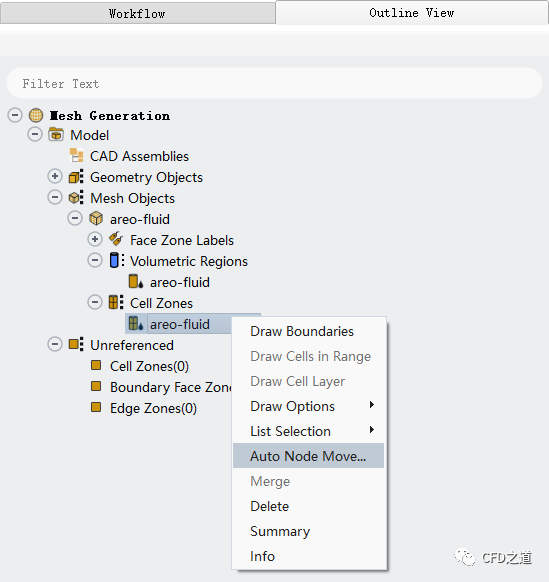

• 右键选择模型树节点areo-fluid

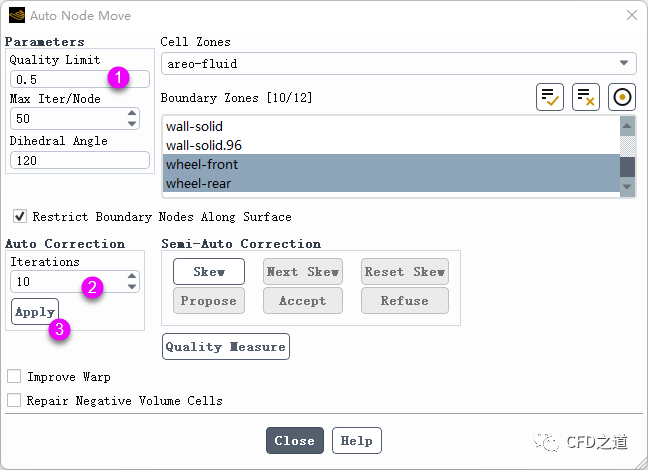

  ，点击弹出菜单项Auto Node Move… 打开设置对话框

• 按下图所示操作设置参数

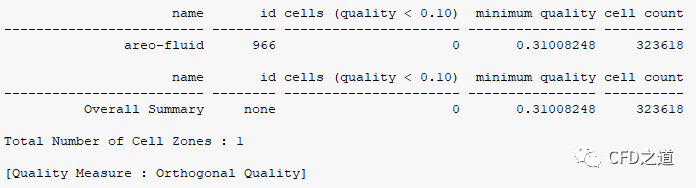

提高后的网格最低质量为0.31008248。

案例相关文件下载：

链接：https://pan.baidu.com/s/1X8aHHAIlDlcl5hs-YoyE9w?pwd=jj67 提取码：jj67

”
