本案例演示利用Fluent Meshing处理脏几何并进行几何包面的基本流程。

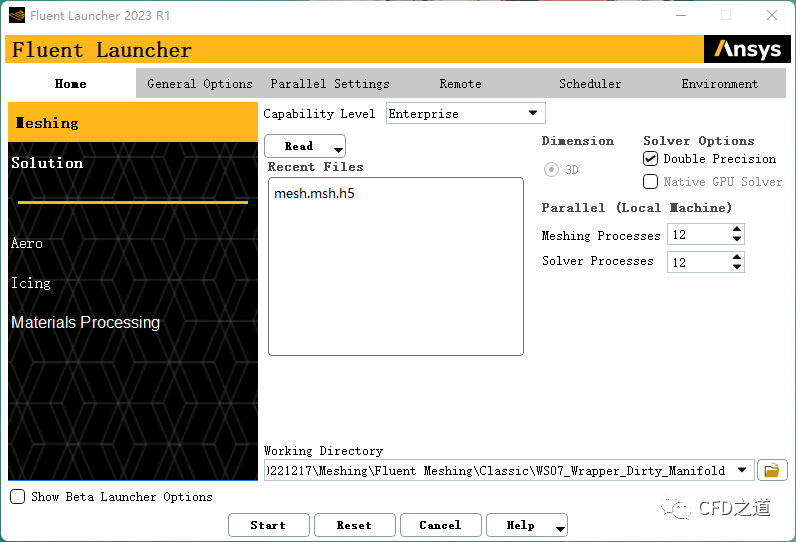

• 启动Fluent Meshing

1 导入几何

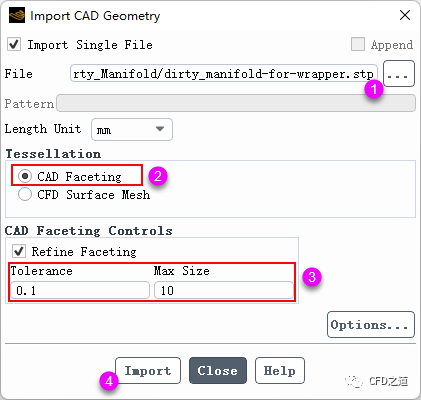

• 利用菜单File → Import → CAD… 打开文件导入对话框，如图所示导入几何模型（模型下载链接见文末）

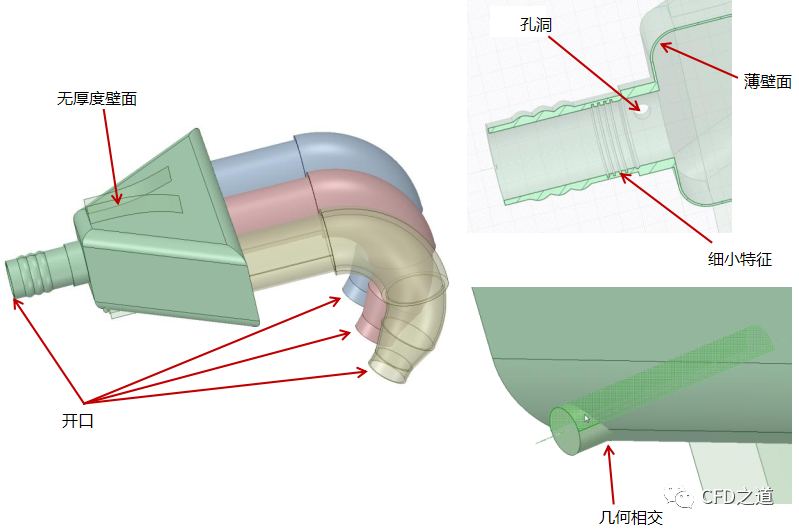

几何模型不干净，需要清理，如下图所示。

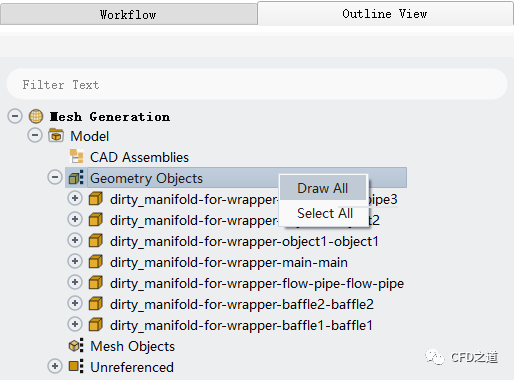

• 右键选择节点Geometry Objects，点击弹出菜单项Draw All显示几何模型

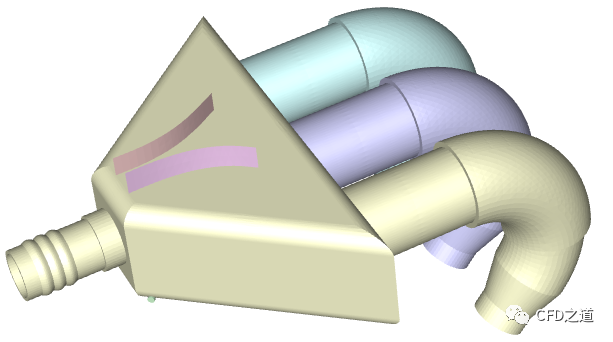

• 几何模型如下图所示

2 修改名称

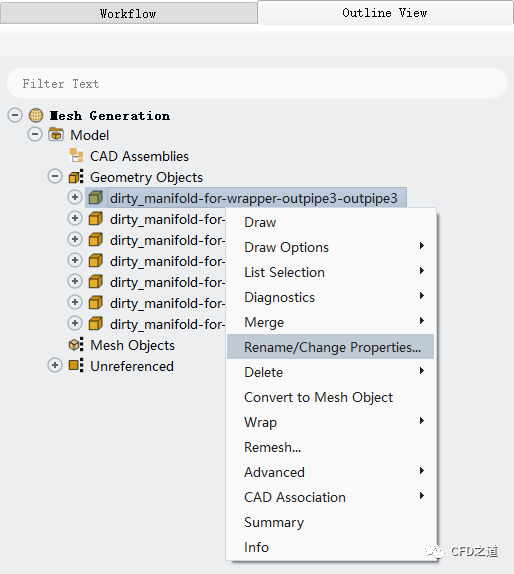

• 如下图所示利用菜单修改几何部件的名称

• 修改成更简单的名字，如下图所示

• 相同方式修改其他几何部件，最终完成修改后各几何名称如下图所示

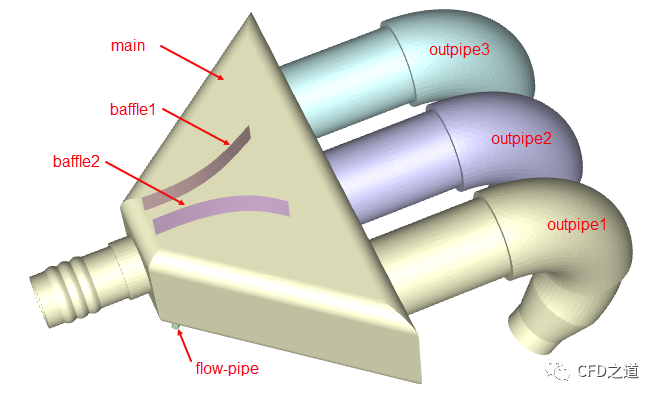

• 各部位如下图所示

3 导入进出口网格

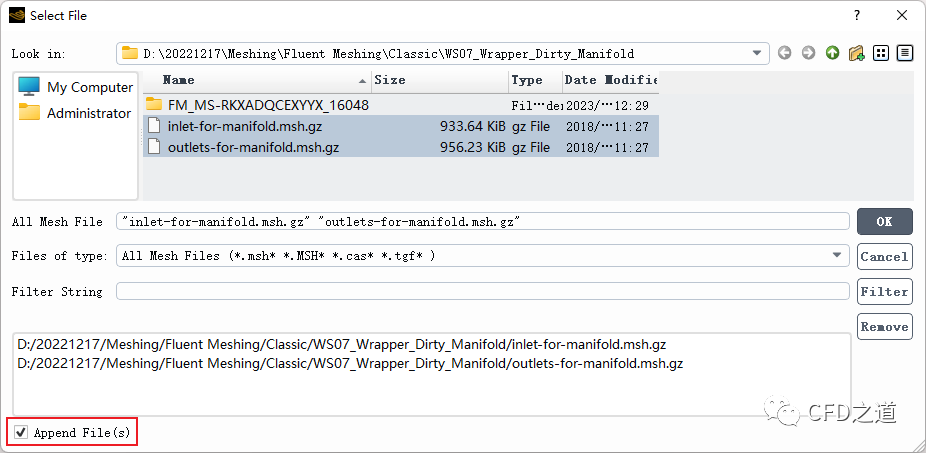

• 利用菜单File → Read → Mesh导入进出口边界网格

注：进出口可以导入外部面网格，也可以采用cap的方式在FM中创建网格。导入外部网格时，注意激活选项Append Files

”

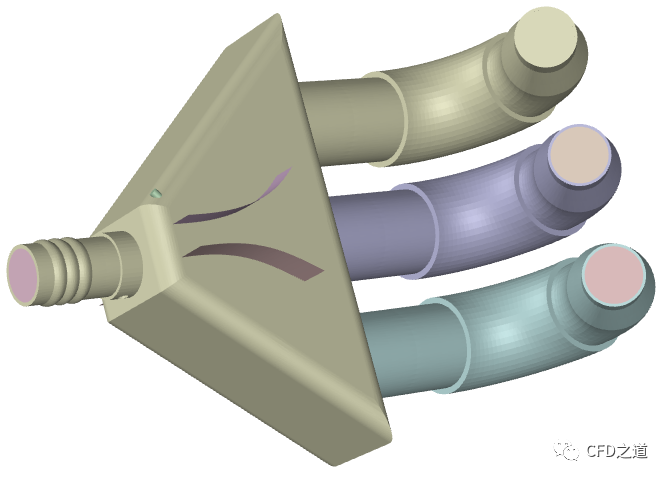

• 进出口网格导入后的几何模型如下图所示

4 创建尺寸控制

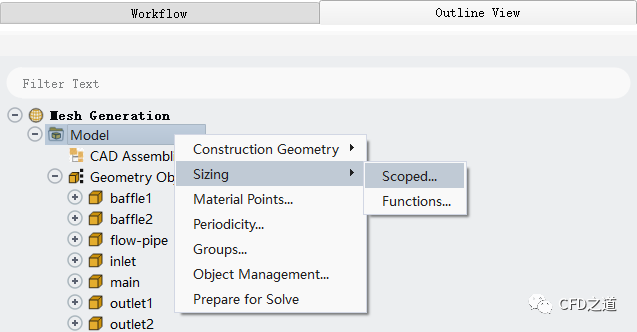

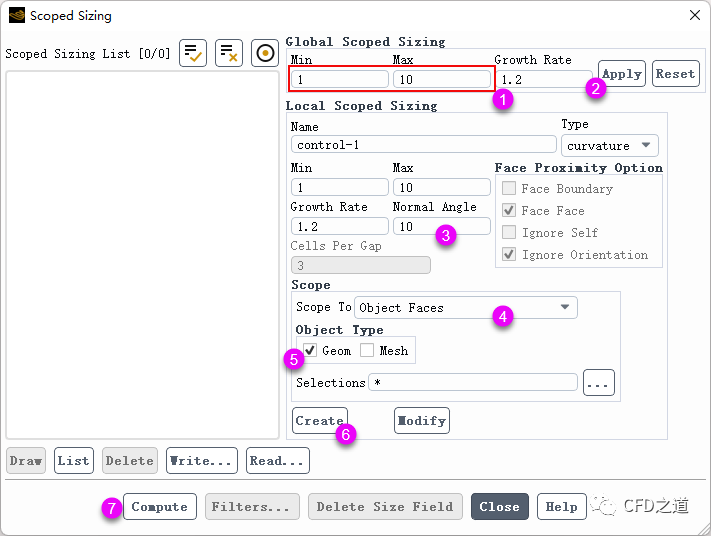

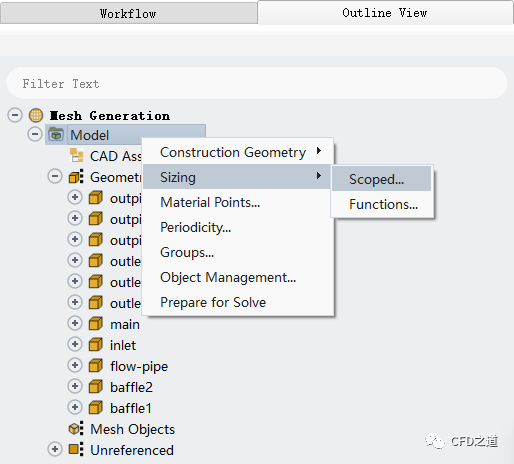

• 右键选择模型树节点Model
  ，点击弹出菜单项Sizing → Scoped… 打开设置对话框

• 按下图所示顺序设置并创建网格参数

5 创建Materials Point

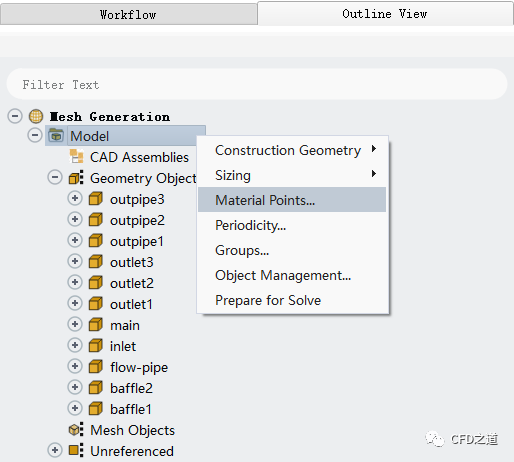

• 右键选择模型树节点Model
  ，点击弹出菜单项Material Points… 开始设置对话框

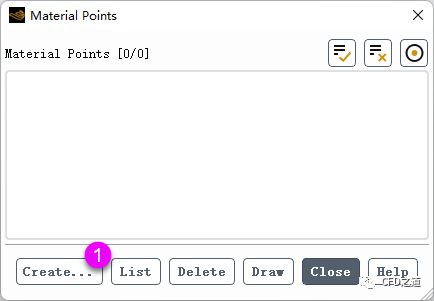

• 点击按钮Create...
  打开新的对话框

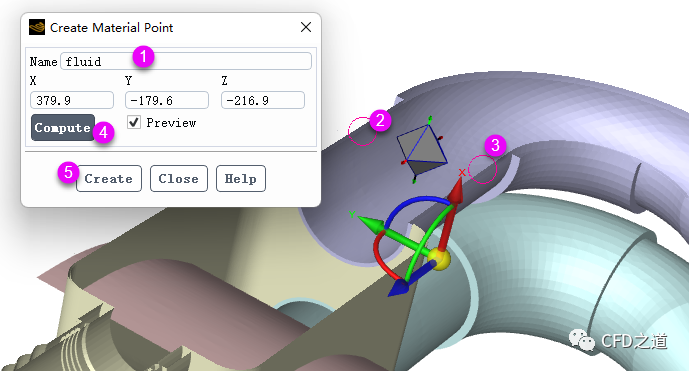

• 如下图所示操作顺序创建材料点。注意在图形窗口中选择节点之前将选择模式切换到节点选择模式（利用CTRL+N
  快捷键进行切换）

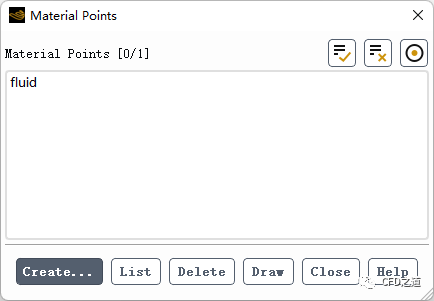

创建完毕后Material Points对话框如图所示。

6 清理挡板

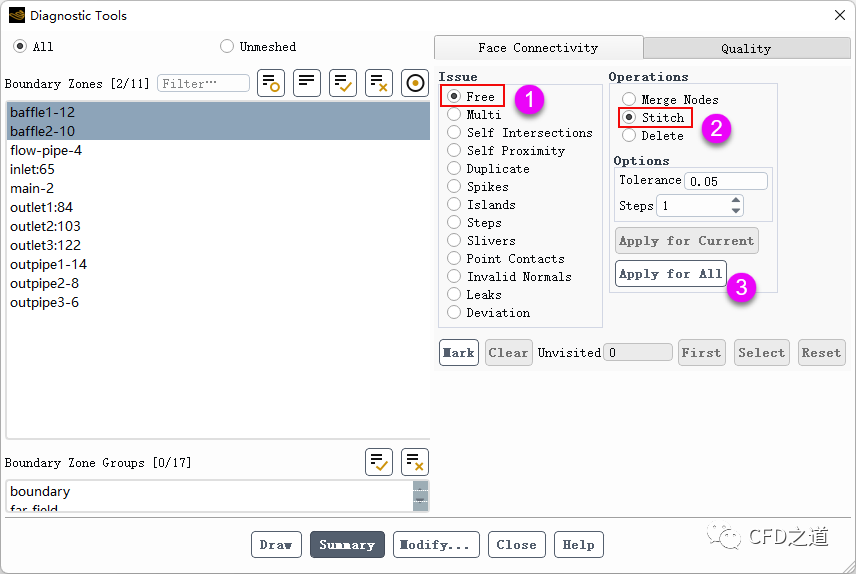

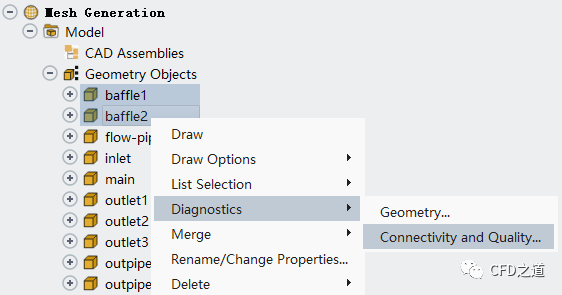

• 同时选中挡板baffle1与baffle2，点击右键菜单项Diagnostics → Connectivity and Quality...

• 选中选项Stitch，点击选项Apply for All

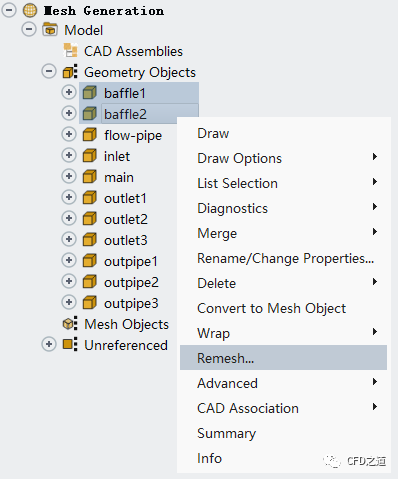

• 选择模型树中的两个挡板，点击菜单项Remesh… 打开重构对话框

• 如下图所示设置参数，点击OK 按钮重构网格

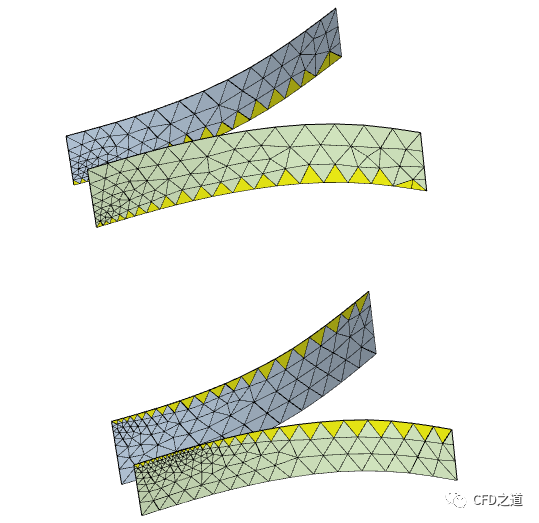

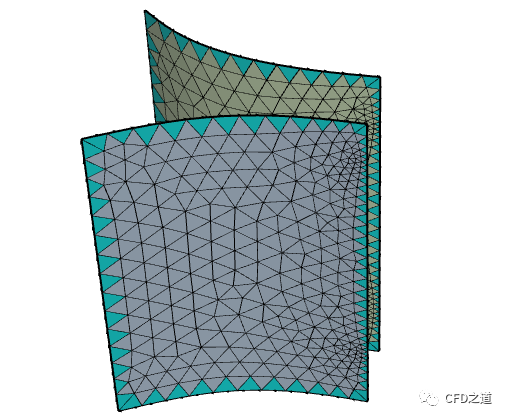

重构后挡板网格如图所示。

7 修补孔洞

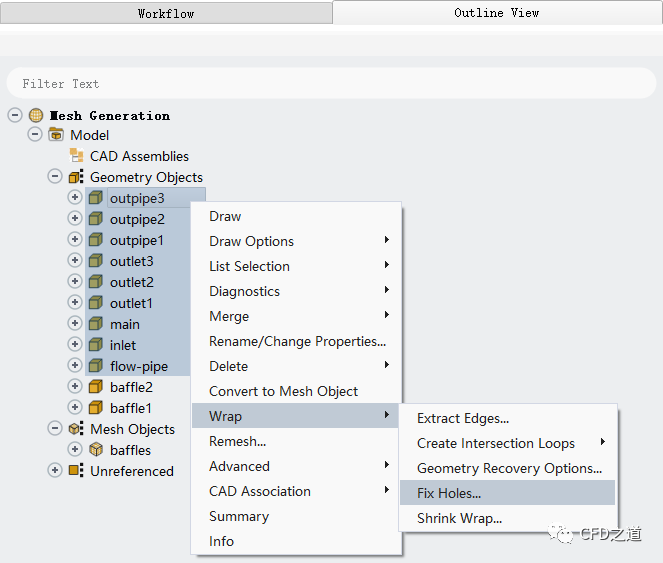

• 如下图所示选择模型树中的节点，点击右键菜单项Wrap → Fix Holes… 打开设置对话框

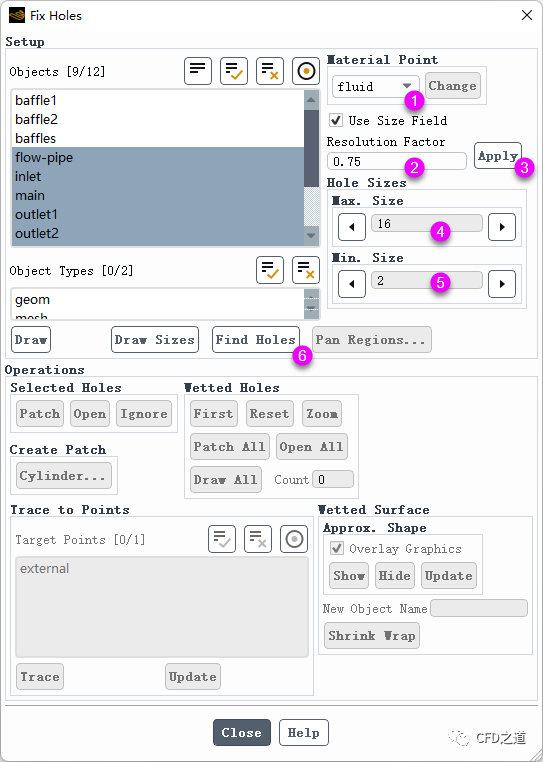

• 按下图所示顺序及参数查找孔洞

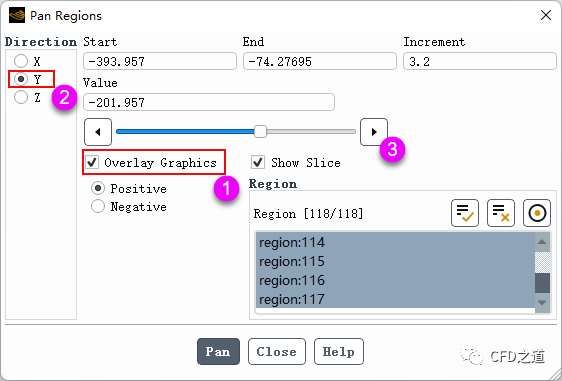

• 点击按钮Pan Regions...
  打开设置对话框，如下图所示查看剖面

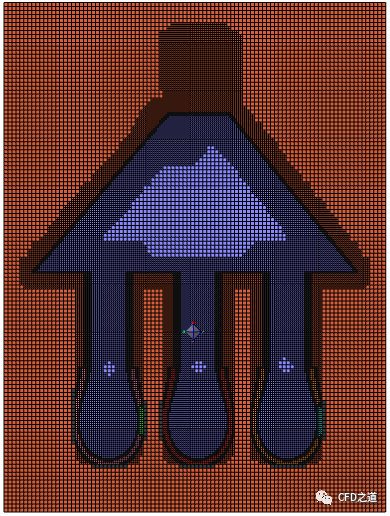

如下图所示，可以看到两个不同的计算区域。

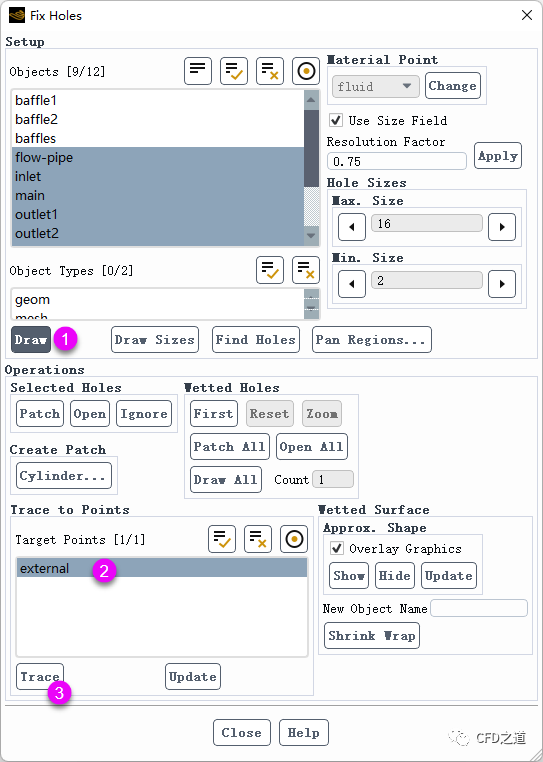

• 按下图所示操作顺序，查看泄漏孔洞

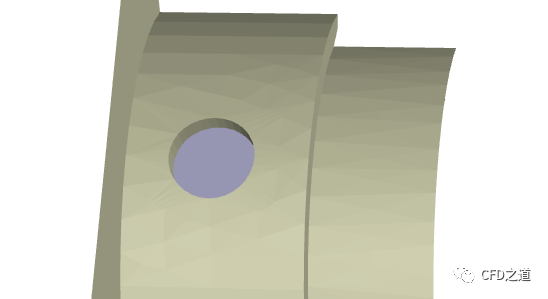

图形窗口如下图所示，可以看到存在孔洞。

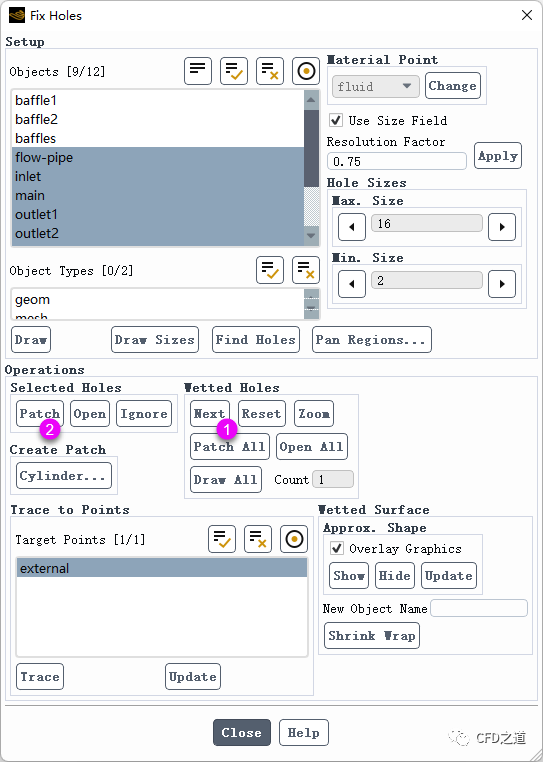

• 点击按钮First
  找到需要修补的孔洞，再点击Patch
  修补孔洞

封闭后的孔洞如下图所示。可重复查找孔洞并进行封闭，直至所有的孔洞全部封闭。

注：此处仅为演示，其实利用patch方式填补孔洞更加简单。

”

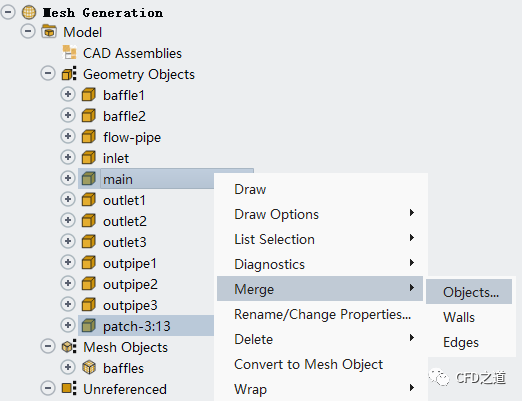

• 选择模型树节点main
  及patch-3:13
  ，点击弹出菜单项Merge → Objects… 合并部件

注：这里的patch-3:13是修补孔洞形成的面。

”

• 设置合并后的几何组件名称为main


8 流体域包面

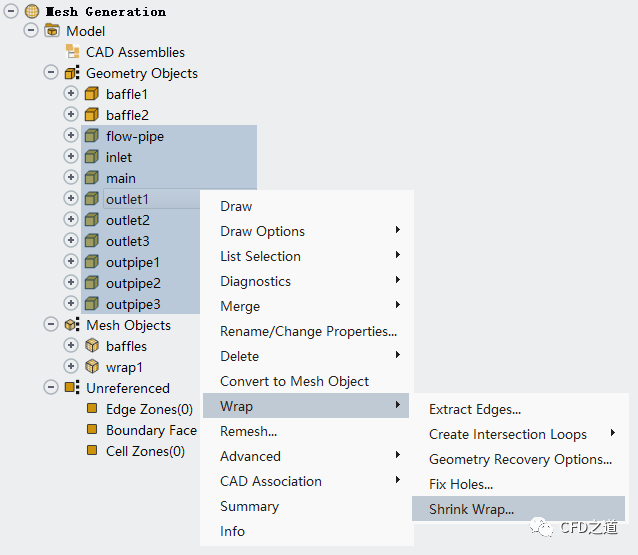

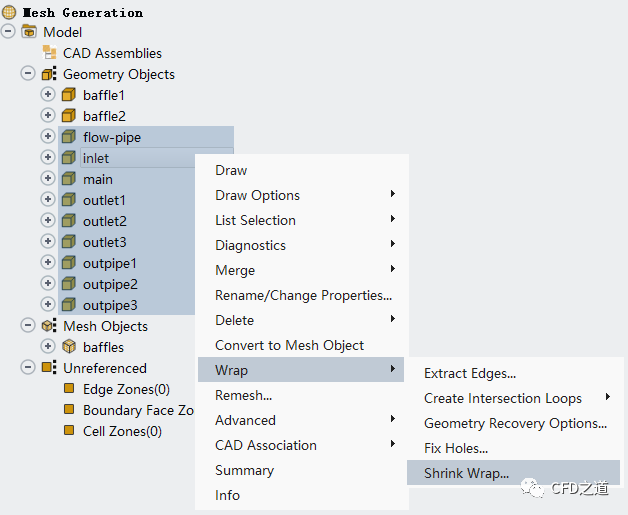

• 如下图所示，选择除挡板外的所有几何，点击右键菜单项Wrap → Shrink Wrap… 打开设置对话框

• 按下图所示设置参数，点击OK 按钮进行包面处理

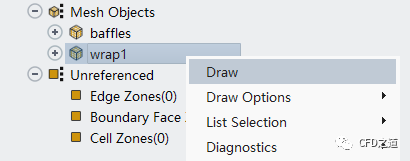

• 右键选择模型树节点wrap1
  ，点击弹出菜单项Draw显示几何

几何模型如图所示。

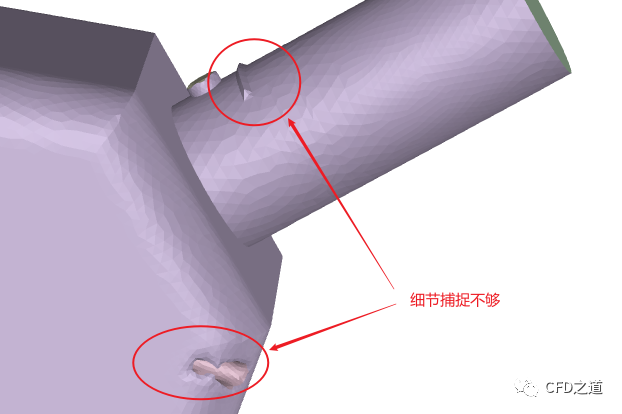

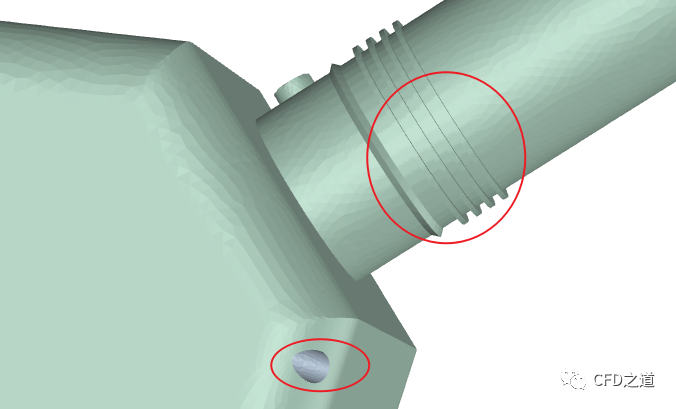

不过几何中一些细节特征捕捉不好，如下图所示。

9 修改参数重新Wrap

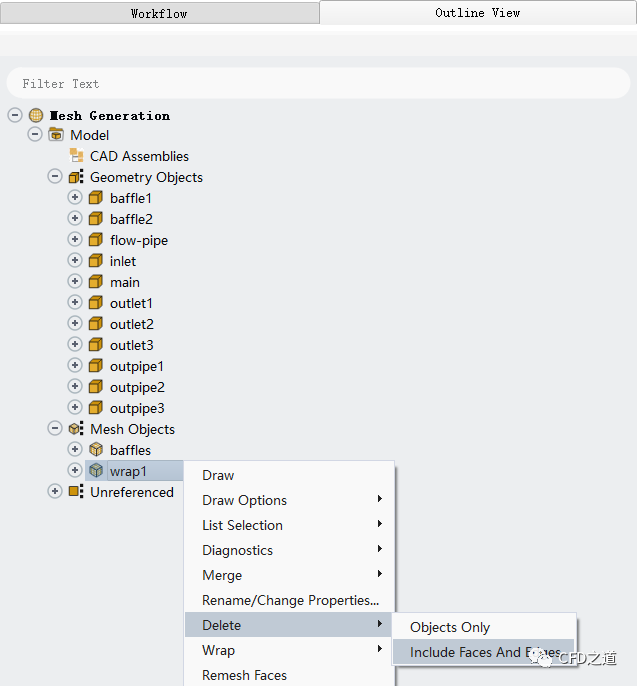

• 删除节点wrap1

• 选中模型树节点flow-pipe
  及main
  ，点击弹出菜单项Wrap → Create Intersection Loops → Collectively

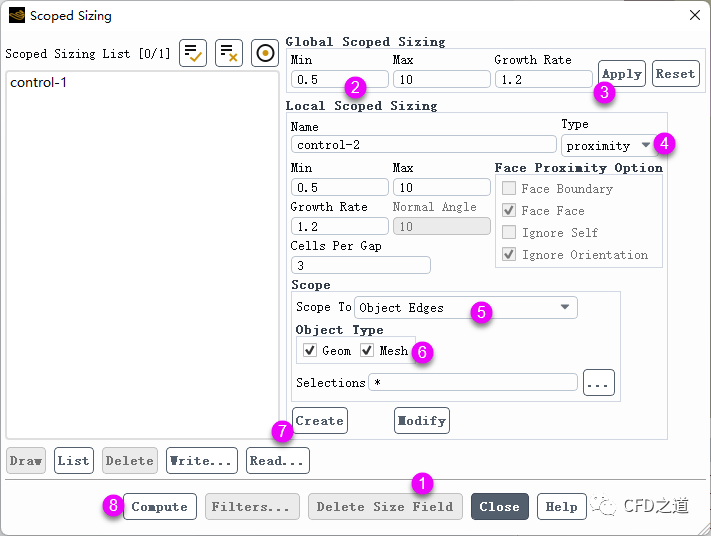

• 右键选择模型树节点Model
  ，点击弹出菜单项Sizing → Scoped… 打开设置对话框

• 按下图所示顺序增加尺寸控制参数

• 重新进行Wrap

• 采用下图所示的参数设置，点击OK 按钮进行包面操作

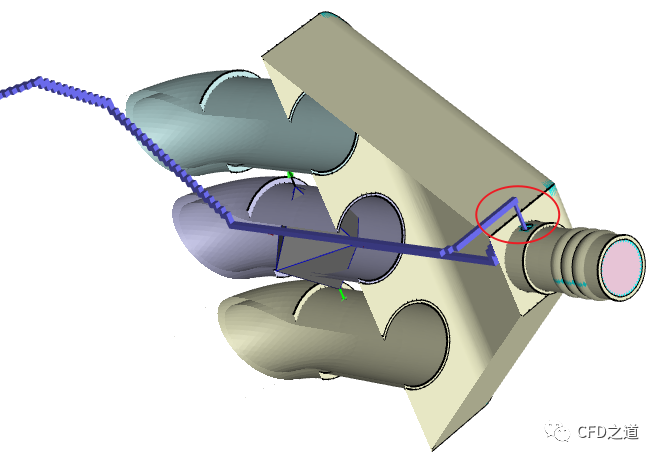

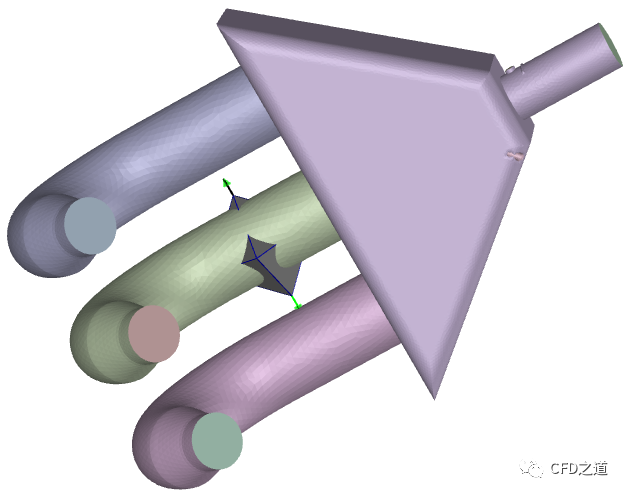

显示wrap2，如下图所示，可以看到细节特征已经得到了较好的捕捉。

几何中的凸起部分缺少特征线，导致细节不足。下面进行修复。

10 修复特征线

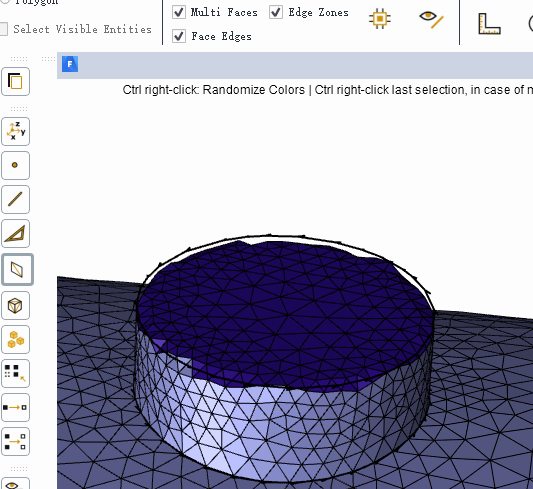

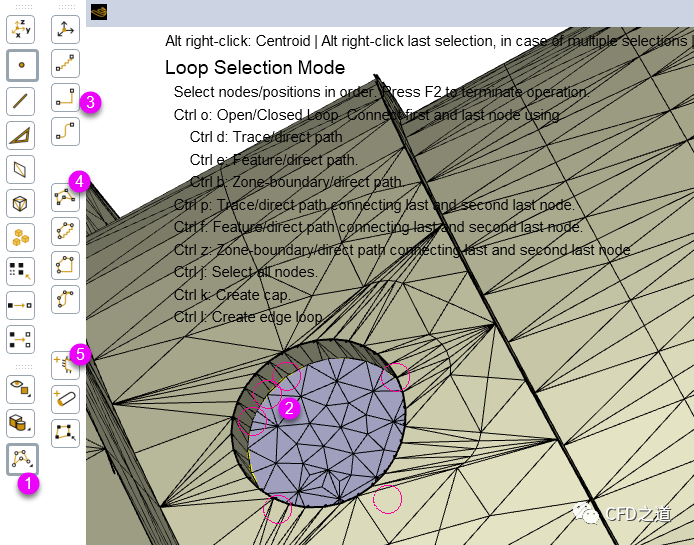

• 显示所有的几何模型，按下图所示顺序进行操作
• 选择按钮Loop selection mode
• 右键选择圆形上的两个节点
• 点击按钮Toggle Feature Path
• 点击第三个节点（若三个点不够的话，可以继续右键选择点）
• 点击按钮Closed Loop toggle
• 点击按钮edge zone creation

• 弹出的对话框中如下图所示设置

• 单独显示warp2，并执行下图所示操作（同时选中网格面与边线，点击Feature Capture按钮）

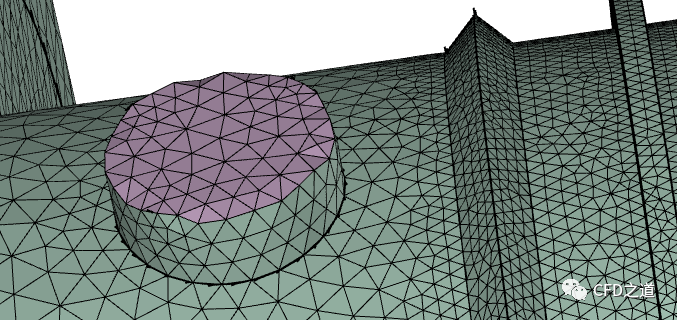

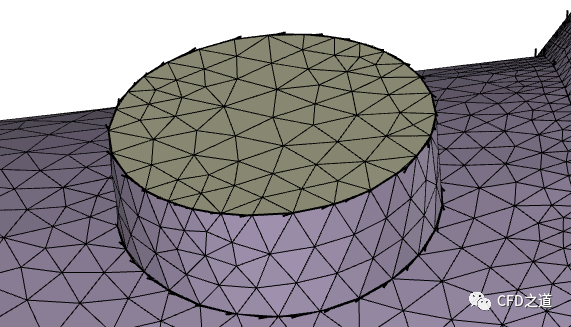

处理完毕后模型如下图所示。

11 处理挡板

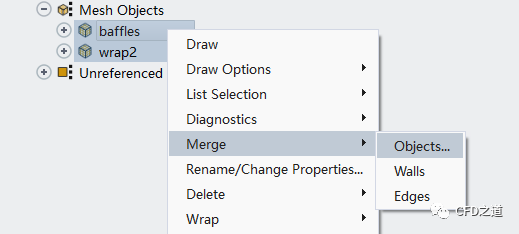

• 右键选择模型树节点baffles
  与wrap2
  ，点击弹出菜单项Merge → Objects… 打开设置对话框

• 指定合并后的对象名称为wrap2
  ，如下图所示

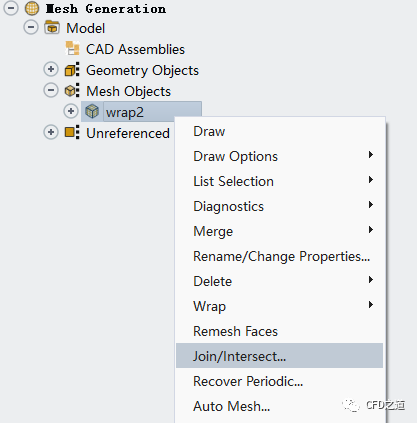

• 右键选择模型树节点wrap2
  ，点击Draw 显示模型，并点击按钮Join/Intersect… 打开对话框

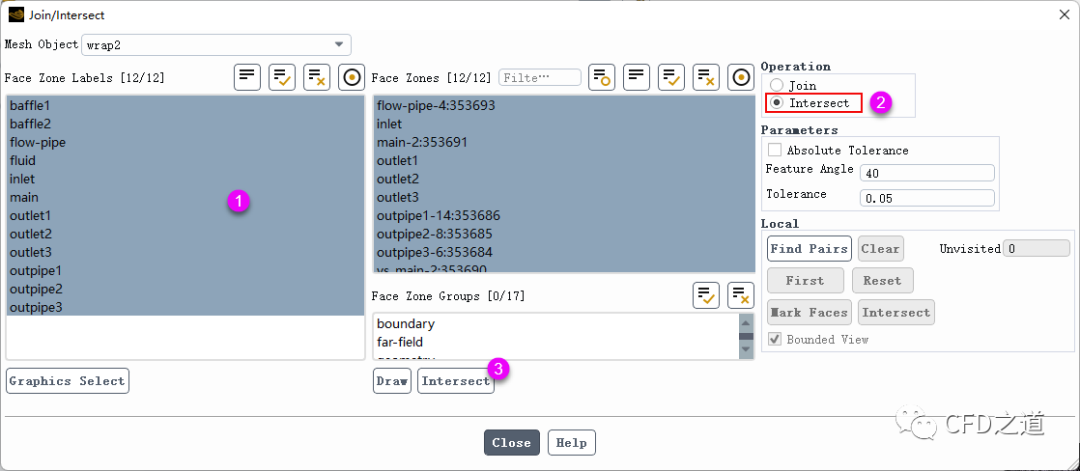

• 按下图所示的操作顺序进行几何分割

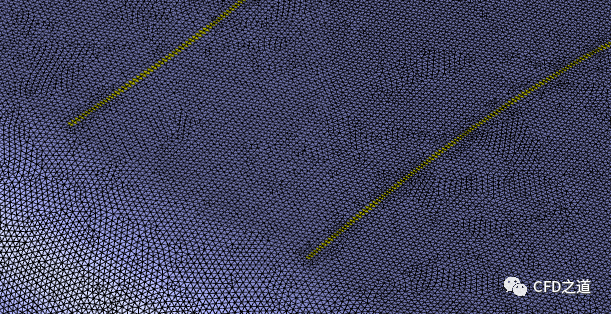

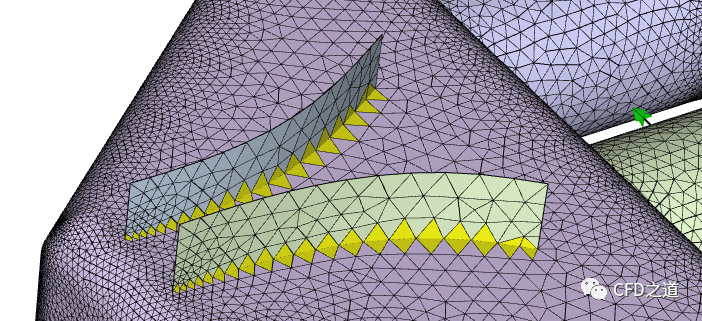

分割完毕后可以查看挡板与主体之间的连接关系，如下图所示。

12 体积抽取

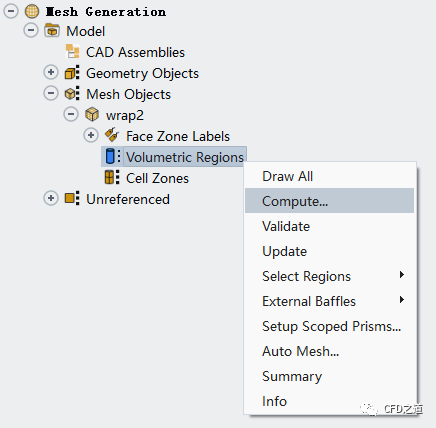

• 右键选择模型树节点Volumetric Regions
  ，点击弹出菜单项Compute… 打开设置对话框

• 对话框中选择材料点为fluid
  ，点击OK 按钮抽取流体域

流体域模型如图所示。

• 查看抽取的流体域，挡板位置如下图所示

13 删除多余的挡板

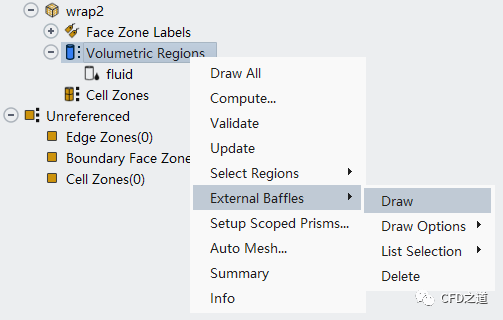

• 右键选择模型树节点Volumetric Regions
  ，点击弹出菜单项External Baffles → Draw 显示外部挡板

图形窗口如下图所示。

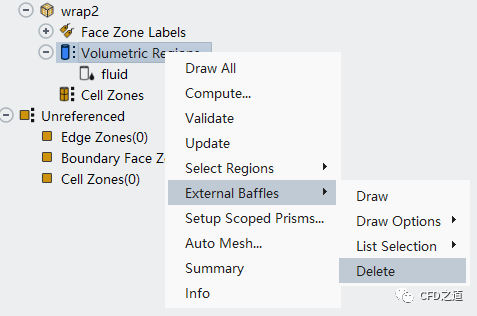

• 右键选择模型树节点Volumetric Regions
  ，点击弹出菜单项External Baffles → Delete 删除外部挡板

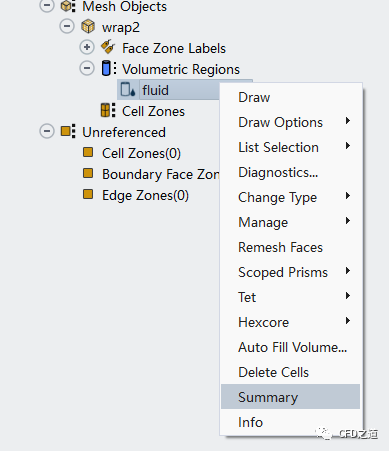

• 右键选择模型树节点fluid
  ，点击弹出菜单项Summary 查看面网格信息

• TUI窗口显示如下图所示信息，可以看到最大歪斜率为0.5468

14 生成体网格

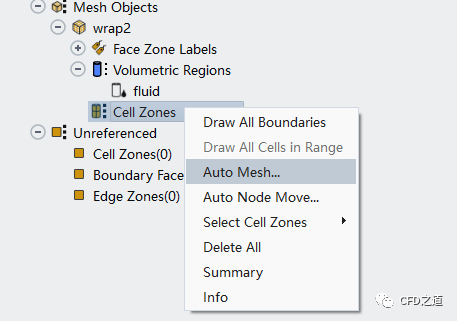

• 右键选择模型树节点Cell Zones

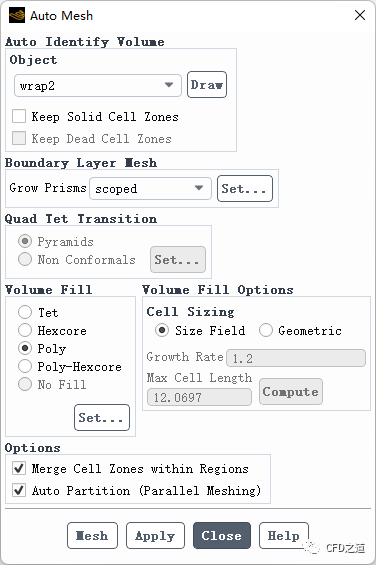

  ，点击弹出菜单项Auto Mesh… 打开设置对话框

• 如下图所示设置网格参数并生成网格

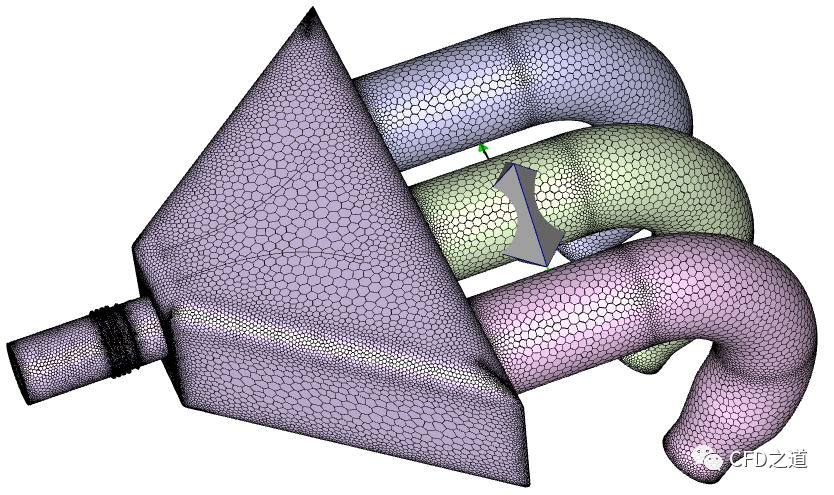

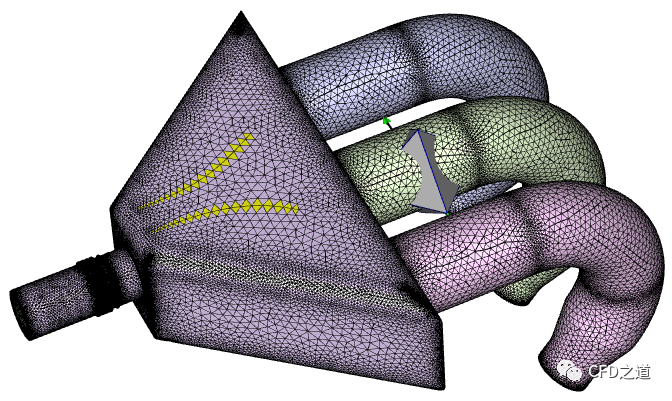

生成的网格如下图所示。

15 提高网格质量

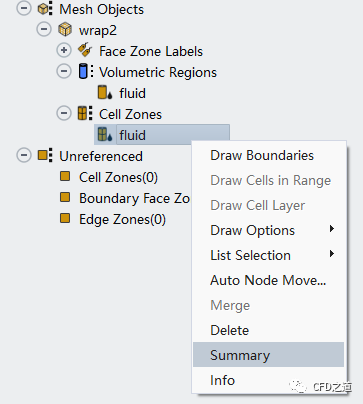

• 右键选择模型树节点fluid
  ，点击弹出菜单项Summary查看网格信息

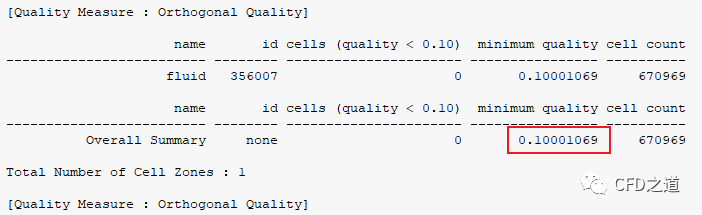

如下图所示，可以看到最低网格质量为0.10001069，可以对网格质量进行优化。

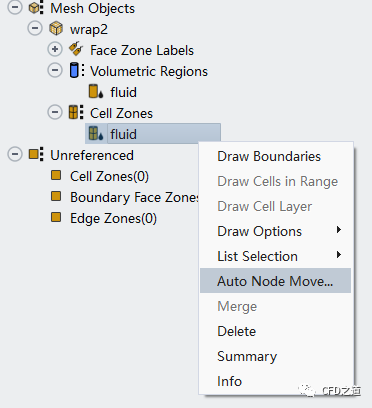

• 右键选择模型树节点fluid

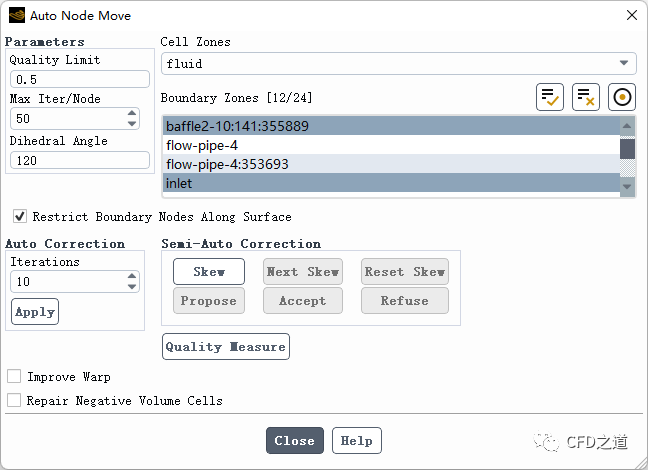

  ，点击弹出菜单项Auto Node Move… 打开设置对话框

• 如下图所示设置参数并优化网格质量

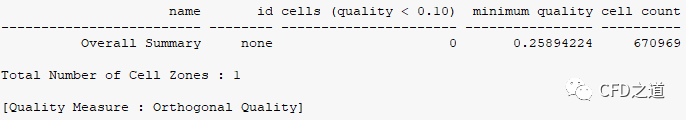

优化完毕后网格最低质量提高到0.25894224。

案例输入几何下载：

链接：https://pan.baidu.com/s/1wRWsWjgHrA12-GQUoxs5Rw?pwd=6x6w 提取码：6x6w

”

（完）
