本案例演示利用Fluent Meshing处理装配体几何并划分网格。

主要内容包括：

• 导入多个CAD文件
• Remeshing以去除不必要的几何细节
• 封闭进出口边界
• 将几何对象转化为网格对象
• 利用Join/Intersect工具连接网格对象
• 生成计算区域、合并区域且指定区域类型

1 启动Fluent Meshing

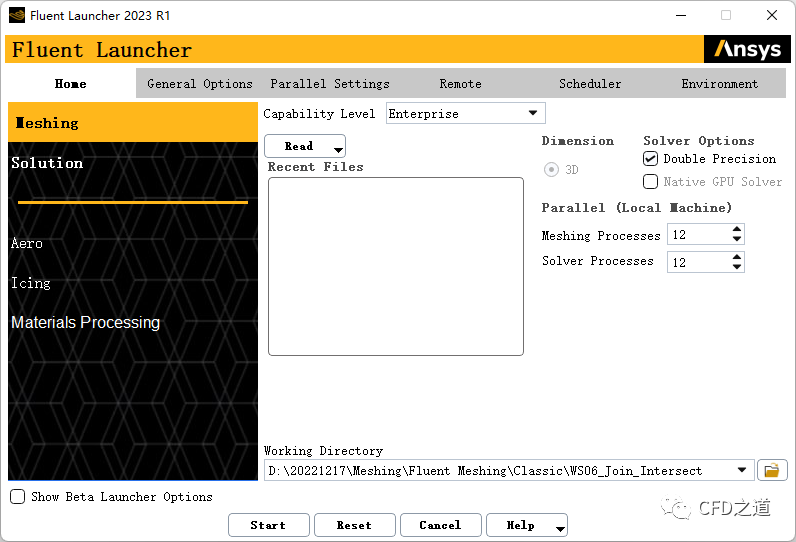

• 启动Fluent Launcher，选择列表项Meshing，同时设置Working Directory，如下图所示
• 点击Start按钮启动Fluent Meshing

2 导入几何

• 利用菜单File → Import→ CAD打开几何导入对话框

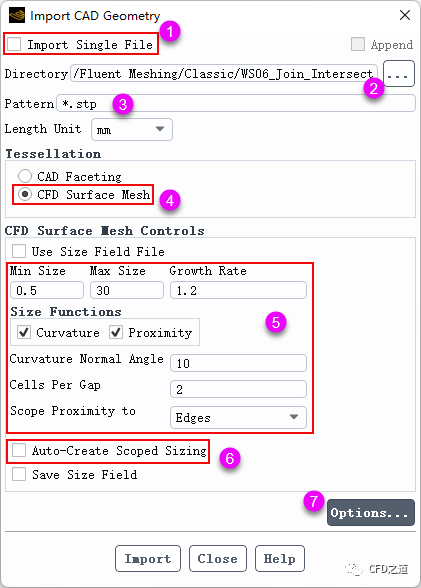

• 如下图所示，取消选项Import Single File
• 设置Directory为几何文件存储路径
• 设置Pattern为*.stp

• 激活选项CFD Surface Mesh，设置Min Size为0.5，设置Max Size为30
• 其他参数如图中所示设置

• 点击按钮Options…打开选项设置对话框，如下图所示进行设置，点击Apply 按钮关闭对话框

• 点击Import按钮导入几何模型

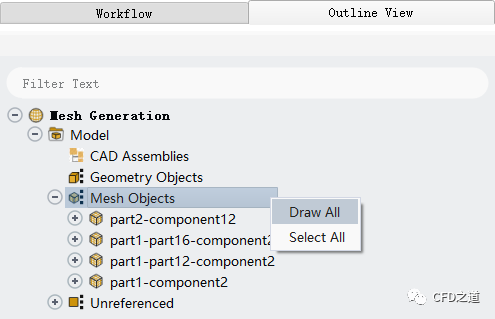

• 鼠标右键选择模型树节点Mesh Objects，点击弹出菜单项Draw All显示导入的几何

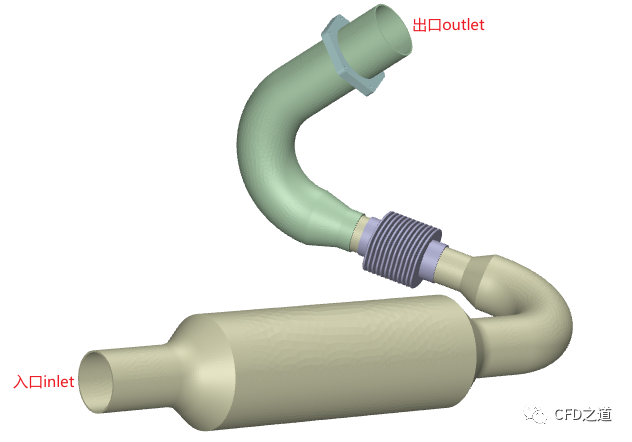

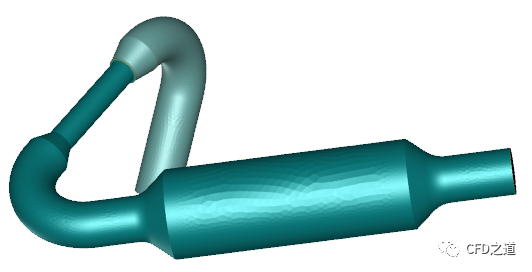

几何模型如下图所示。

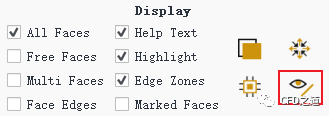

• 点击Ribbon工具栏按钮Edges 可以查看面网格，这里也可以激活选项Face Edges


如下图所示，可以看到网格面。

3 封闭入口面

• 如下图所示，将选择过滤器切换为Edge Selection Filter
• 选择入口圆上任一条网格线，点击工具按钮Create弹出Patch Options对话框

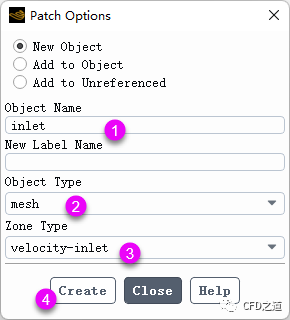

• 弹出对话框中如下图所示，设置Object Name为inlet，设置Object Type为mesh，点击Create按钮创建边界

创建完毕的模型如下图所示。

4 封闭出口面

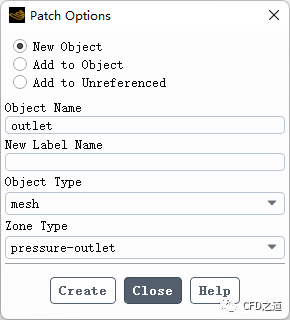

与入口面创建步骤相同，创建出口面outlet.

封闭完毕的网格如图所示。

5 合并对象

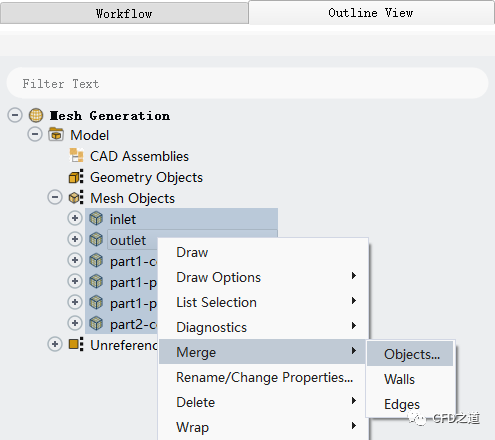

• 选择模型树节点Mesh Objects下所有节点，点击鼠标右键，选择弹出菜单项Merge → Objects…

• 弹出对话框中指定Name为assembly，点击Merge按钮合并对象

在进行网格合并之前，先利用菜单File → Write → Mesh保存文件for-join-intersect.msh.gz

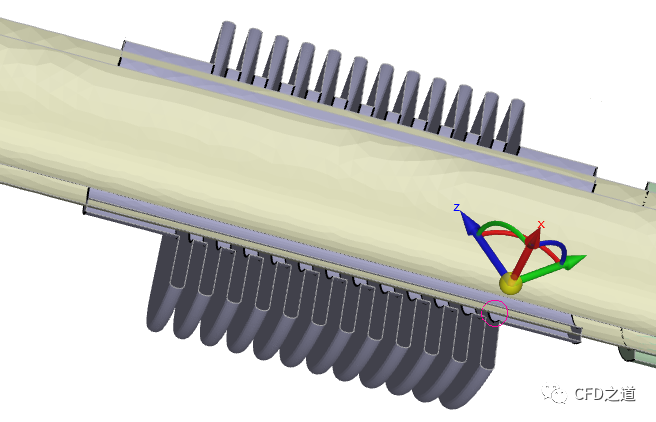

几何中一些区域存在干涉，如下图所示。

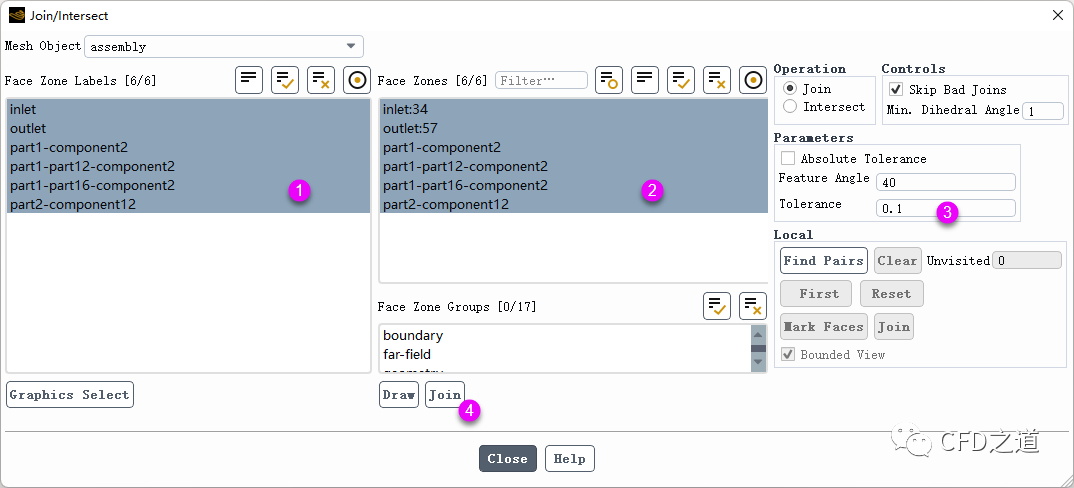

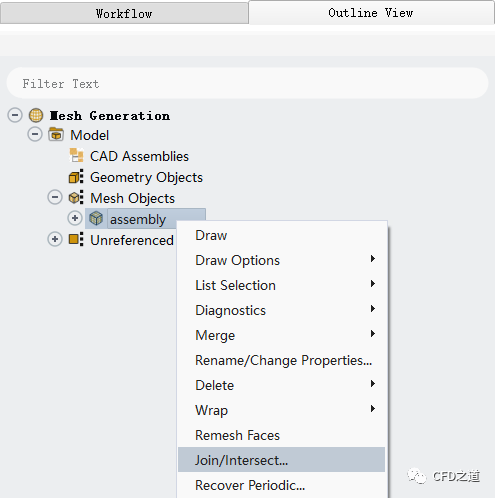

• 右键选择模型树节点assembly，点击弹出菜单项Join/Intersect…弹出设置对话框

• 如下图所示，选择需要join的对象，点击Join按钮合并网格

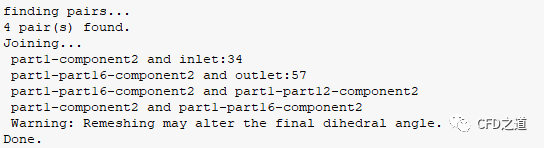

TUI窗口显示Join操作的效果，如下图所示，共连接了4对面。

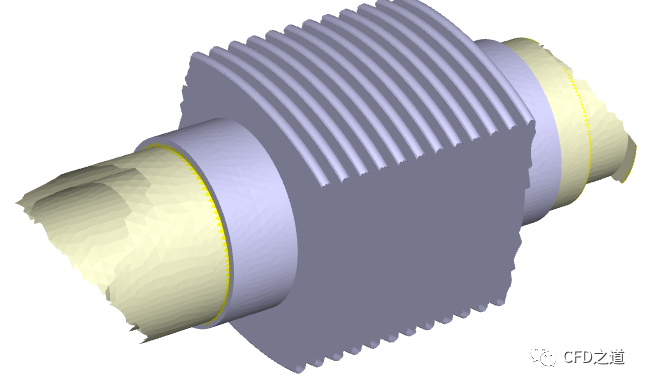

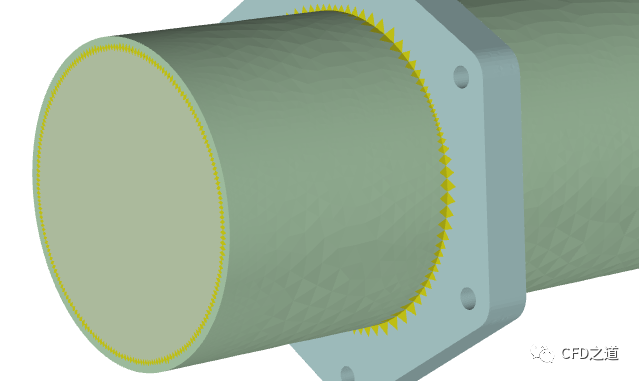

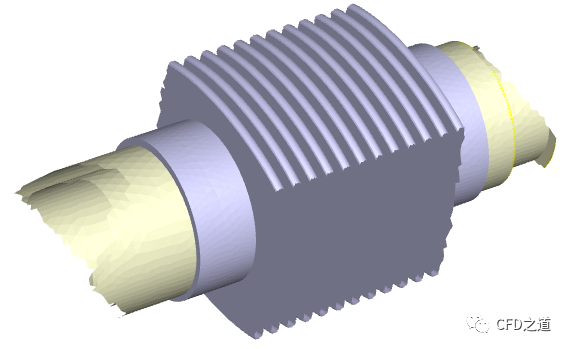

重新显示几何，可以看到淡黄色的面连接位置。

6 Intersect对象

• 选择Operation下方选项Intersect，这里可以直接点击Intersect按钮直接分割对象，也可以点击按钮Find Paris
  查看相交几何

下面演示手动分割对象。

案例几何中只有一对相交几何，如下图所示。

可以手动进行相交操作。

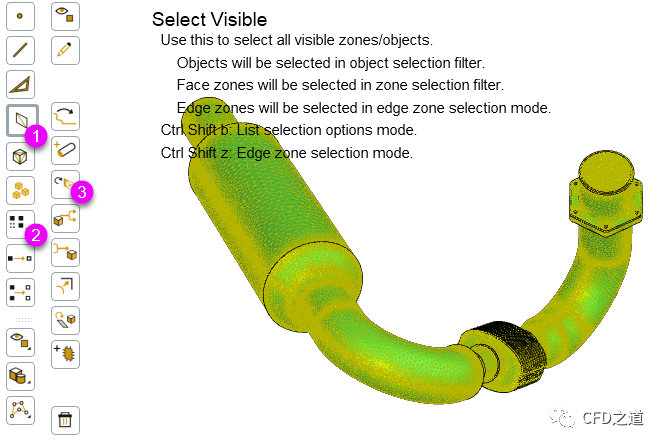

• 点击Zone Selection Filter
  或快捷键Ctrl+E
  切换到区域选择模式，如下图所示选择两个相交的几何体，点击按钮Intersect

• 弹出的对话框采用默认参数设置

分割完毕后如图所示。

7 网格重构

• 右键选择模型树节点assembly

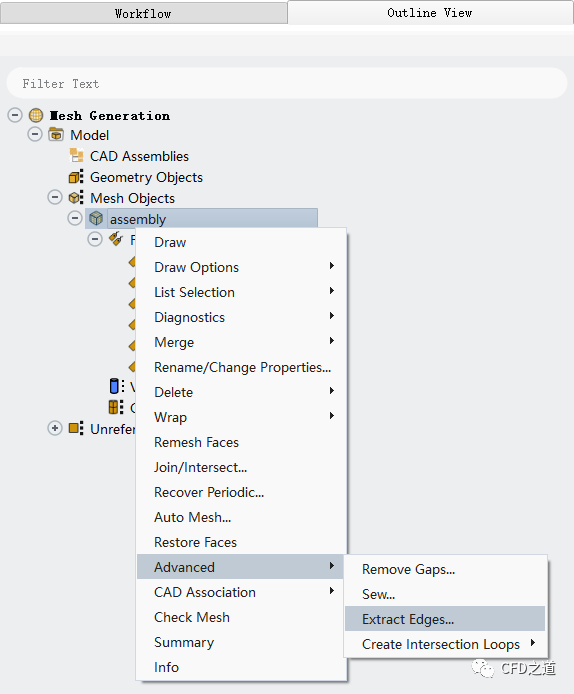

  ，点击弹出菜单项Advanced → Extract Edges… 打开弹出菜单项

• 设置Angle
  为20 ，点击OK 按钮提取特征边线

• 右键选择模型树节点Model

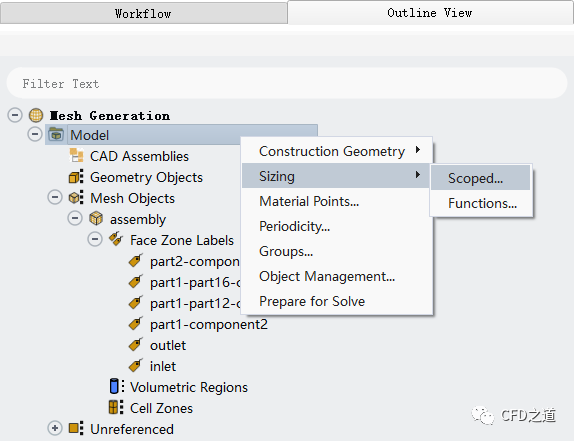

  ，点击弹出菜单项Sizing → Scoped…

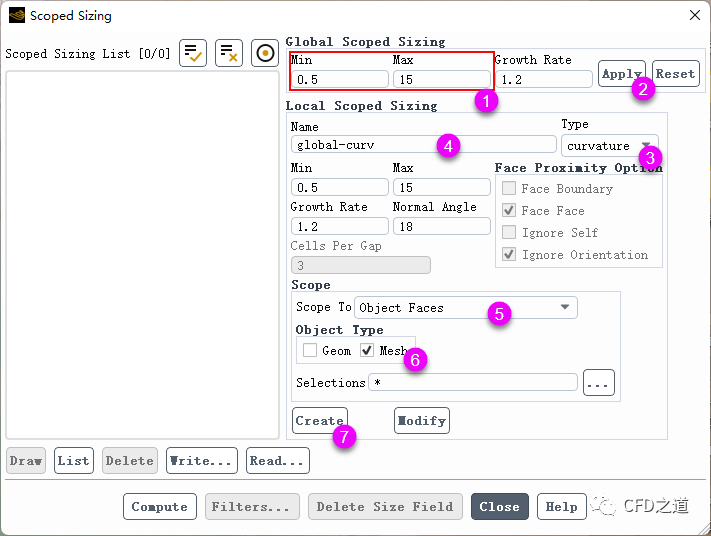

• 按下图顺序创建曲率控制参数

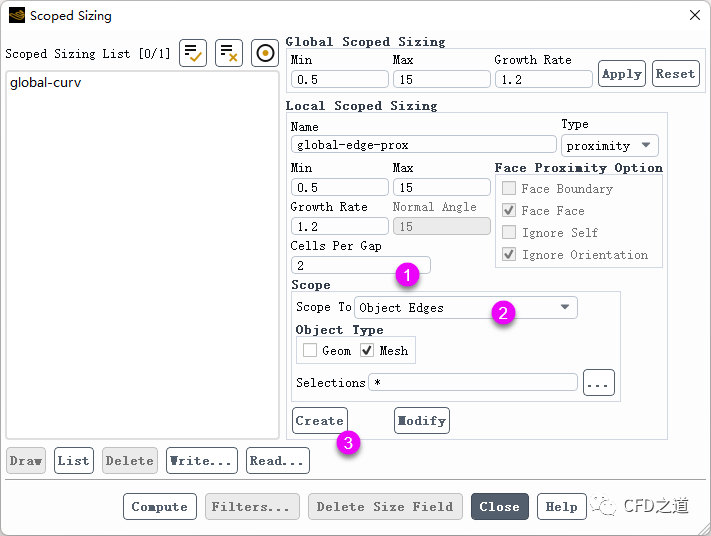

• 如下图所示创建尺寸控制gloabal-edge-prox

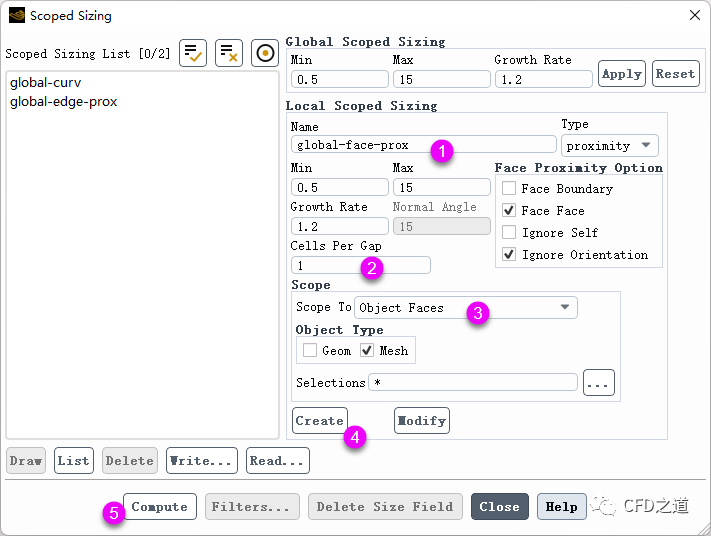

• 如下图所示创建尺寸控制gloabal-face-prox，点击Compute 按钮创建尺寸控制

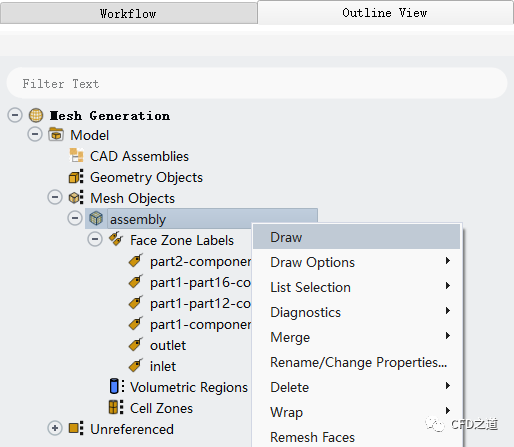

• 右键选择模型树节点assembly
  ，点击弹出菜单项Draw 显示几何

• 按下图所示顺序打开Zzone Remesh对话框

• 按下图所示参数进行网格重构

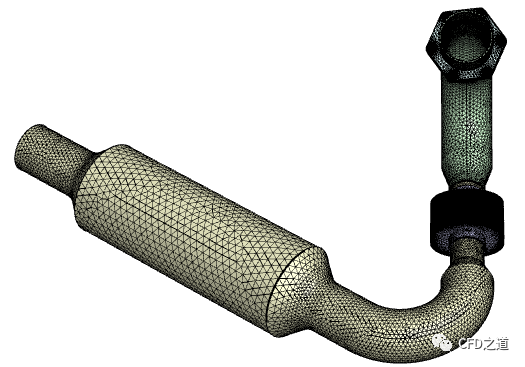

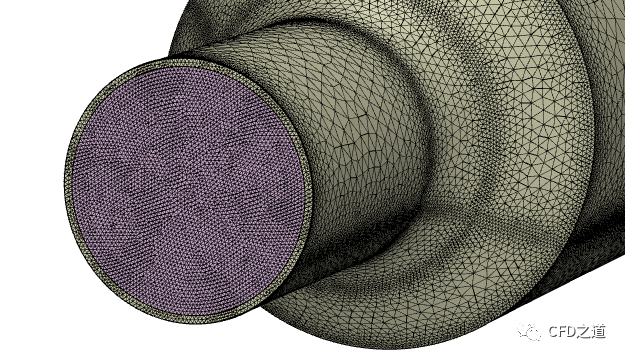

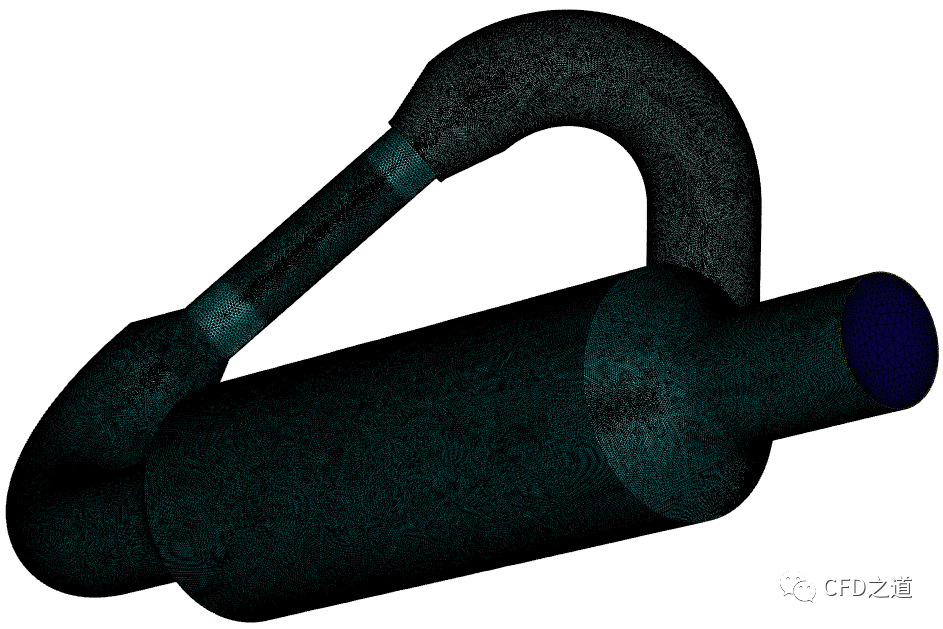

计算网格如图所示。

8 创建计算域

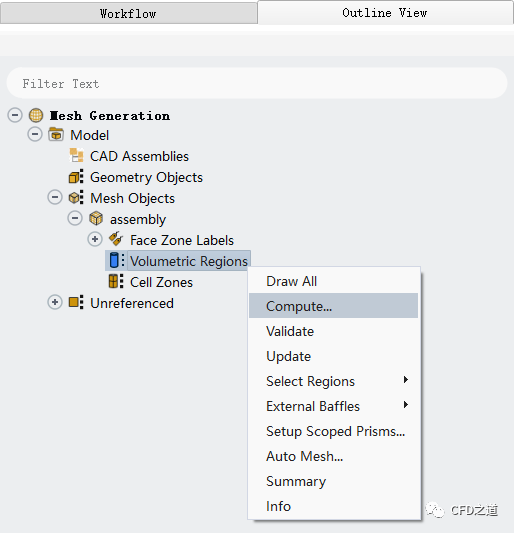

• 右键选择模型树节点assembly > Volumetric Regions，点击弹出菜单项Compute…

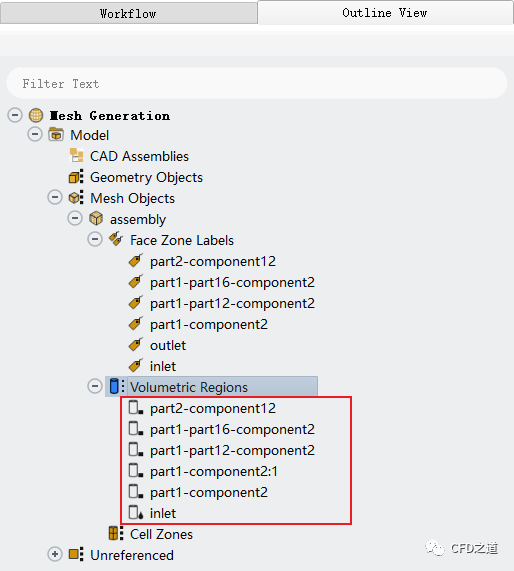

此时模型树节点如下图所示。

9 整理计算域

• 右键选择模型树节点Volumetric Regions > fluid，点击弹出菜单项Draw显示流体区域

流体域网格如下图所示。

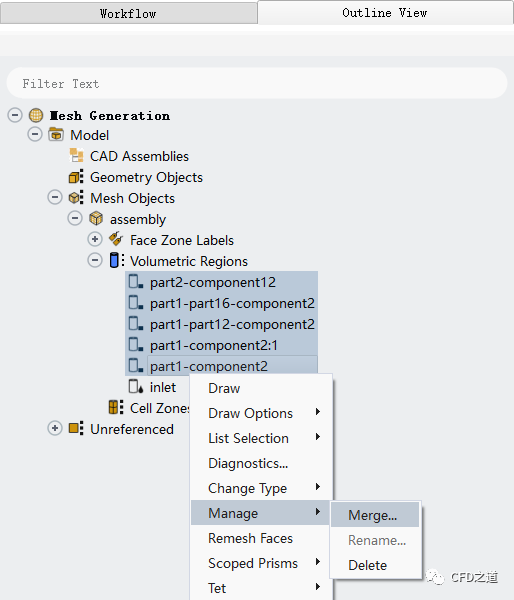

• 鼠标选中除了fluid之外的所有节点，点击鼠标右键选择弹出菜单项Manage → Merge… 弹出设置对话框

• 设置名称为aluminium，设置其Type为Solid

注：若只是计算流体，不考虑固体共轭传热的话，这部分节点可以删除。

”

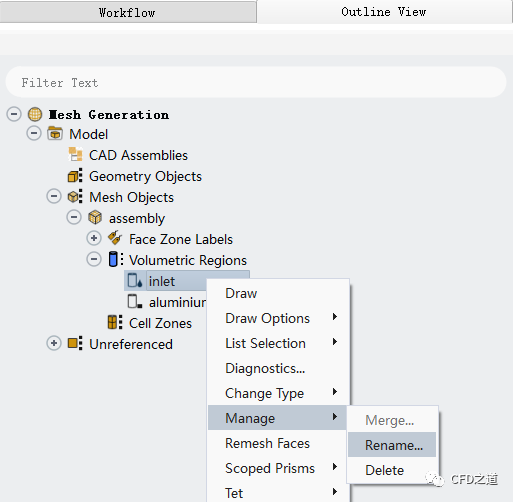

• 右键选择模型树节点inlet ，点击弹出菜单项Manage → Rename… 修改名称

• 修改该区域的名称为fluid

• 利用菜单File → Write → Mesh…保存面网格for-volume.msh

10 生成体网格

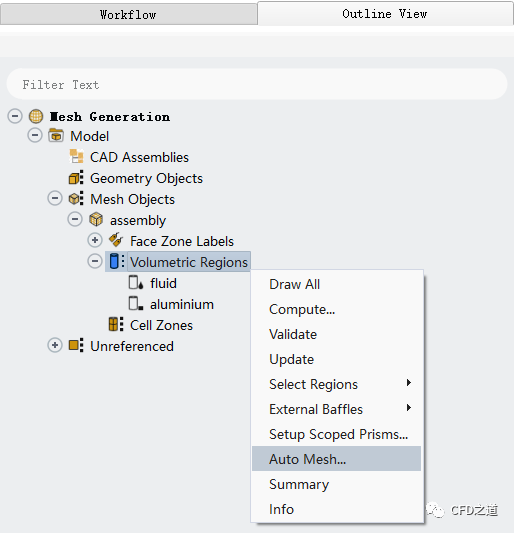

• 鼠标右键选择模型树节点Volumetric Regions，点击弹出菜单项Auto Mesh…

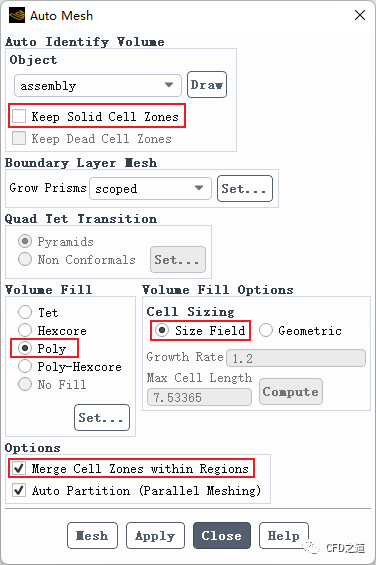

• 弹出对话框中采用下图所示进行参数设置，点击Mesh按钮生成体网格

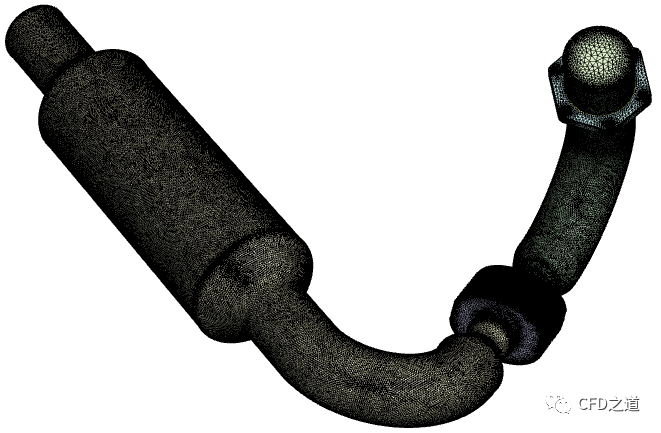

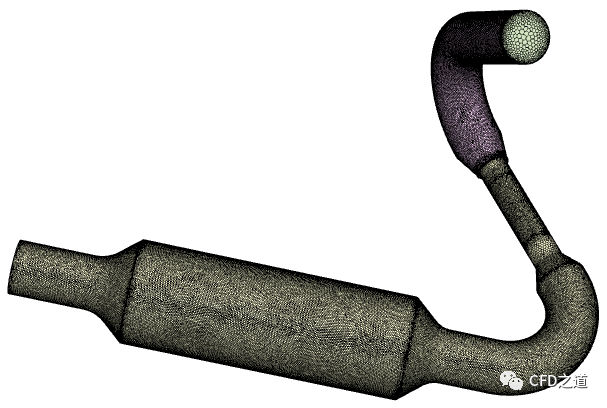

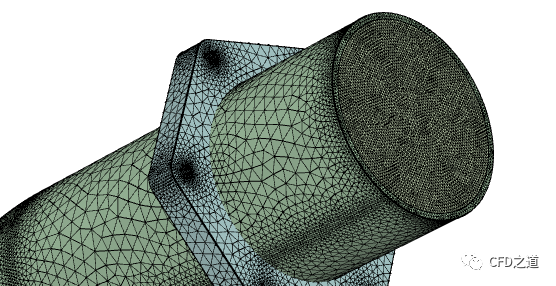

生成体网格如下图所示。

11 提高网格质量

• 右键选择模型树节点fluid

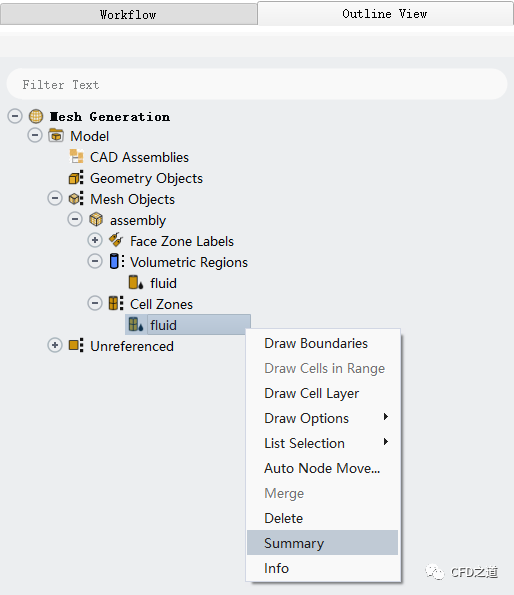

  ，点击弹出菜单项Summary 查看网格信息

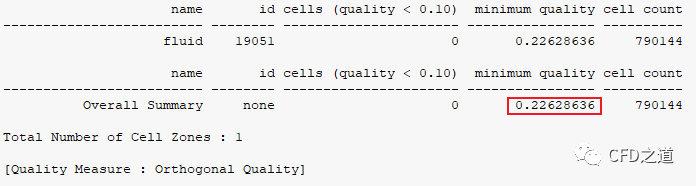

如下图所示，最低网格质量为0.22628636。

• 右键选择模型树节点fluid

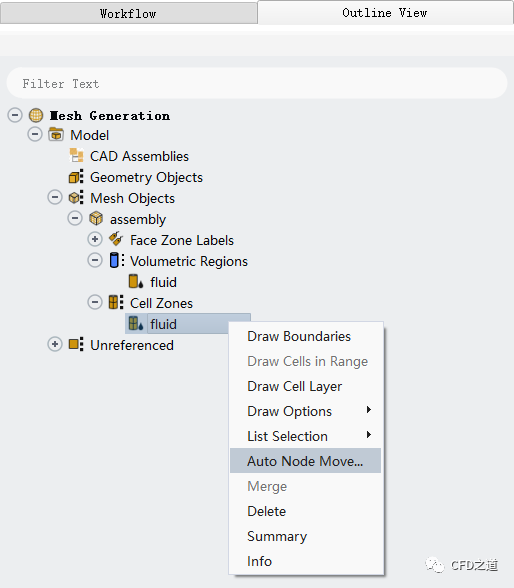

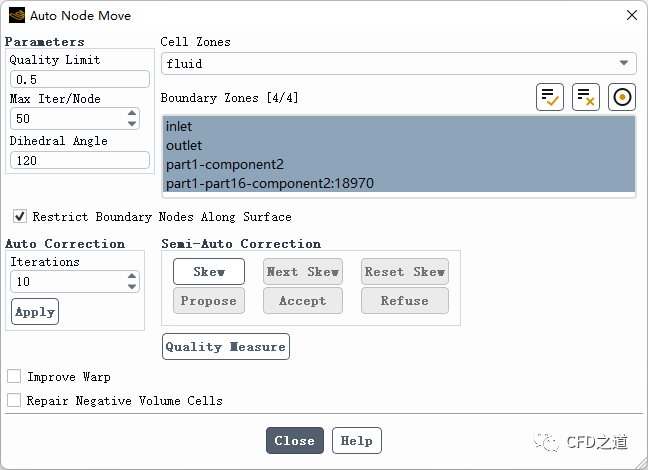

  ，点击弹出菜单项Auto Node Move… 打开设置对话框

• 如下图所示设置Quality Limit
  为0.5 ，指定Iterations
  为10 ，点击按钮Apply 提高网格质量

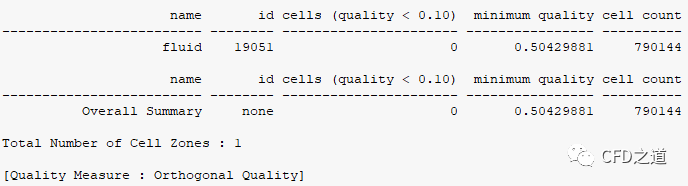

重新查看网格信息，可以看到最低网格质量为0.504。
