本案例演示利用Fluent Meshing对导入的STL几何文件进行面网格重构，以方便后续的体网格生成。

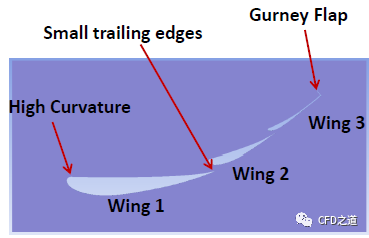

案例几何模型如下图所示。

在划分网格过程中需要关注的内容包括：

• 捕捉大区率区域，如图中的High Curvature
• 捕捉小的gurney襟翼特征
• 捕捉后缘几何的细小特征
• 捕捉计算区域非常小的厚度特征
• 捕捉尾迹区域特征

1 导入几何模型

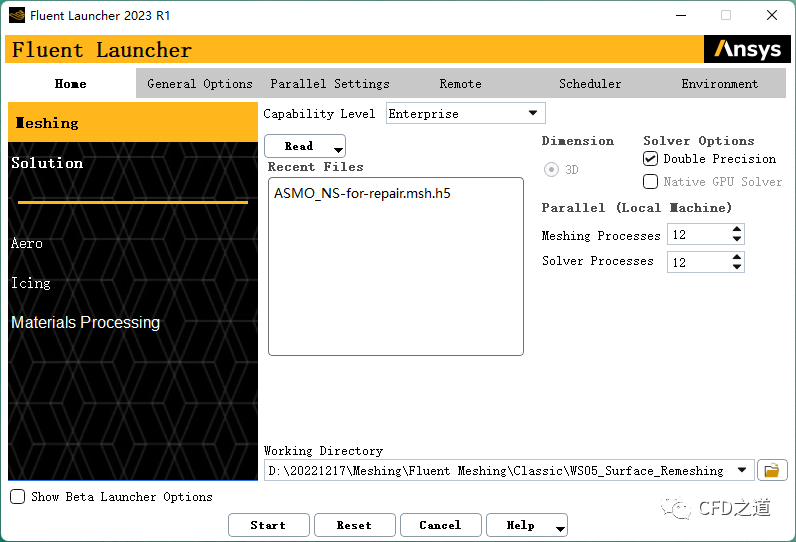

• 启动Fluent Meshing

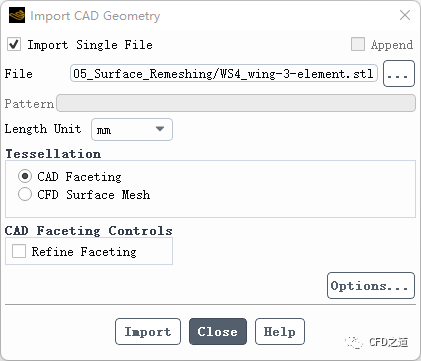

• 选择菜单File → Import → CAD，选择几何文件WS3_wing-3-element.stl
• 点击Import按钮导入几何文件

2 提取边线特征并显示

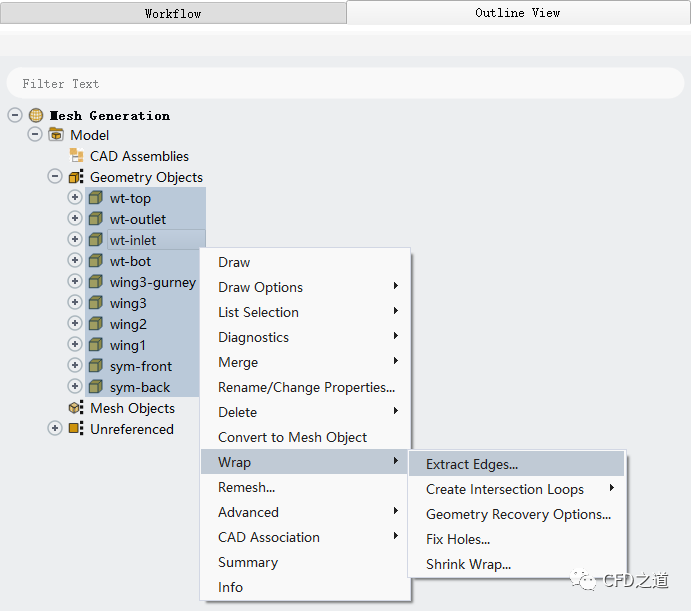

• 选择Geometry Objects节点下的所有项，点击鼠标右键，选择菜单Wrat → Extract Edges...

• 弹出的对话框中采用默认设置，点击OK按钮提取特征曲线

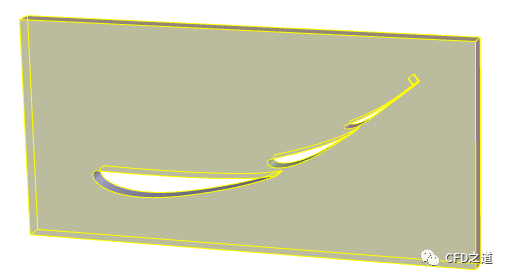

此时观察几何，如下图所示，可以看出几何边线已经被提取出来了。

3 合并几何

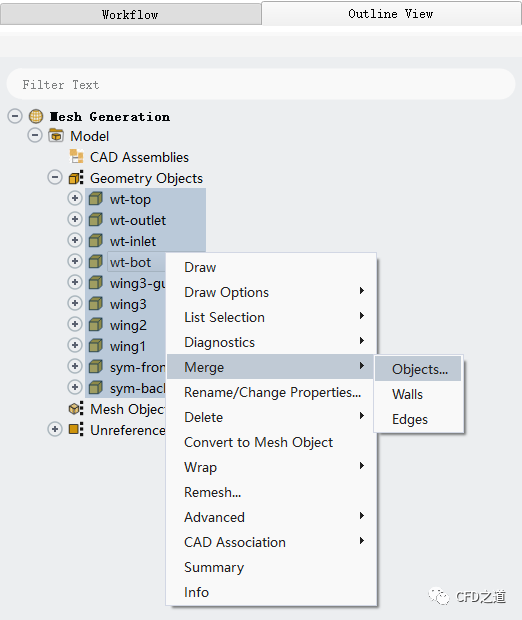

• 右键选择所有的几何节点，点击鼠标右键选择菜单Merge → Objects...

• 弹出对话框中输入名称为aero-object，点击Merge按钮合并所有几何

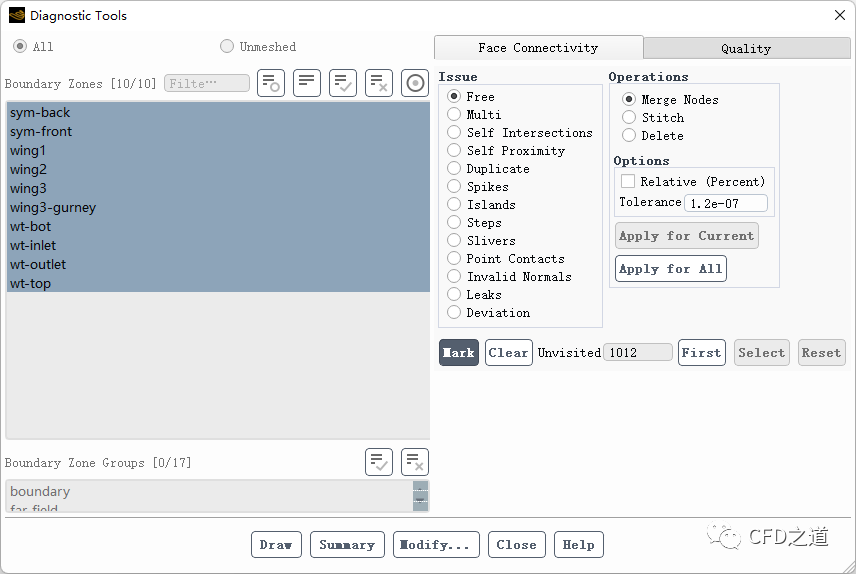

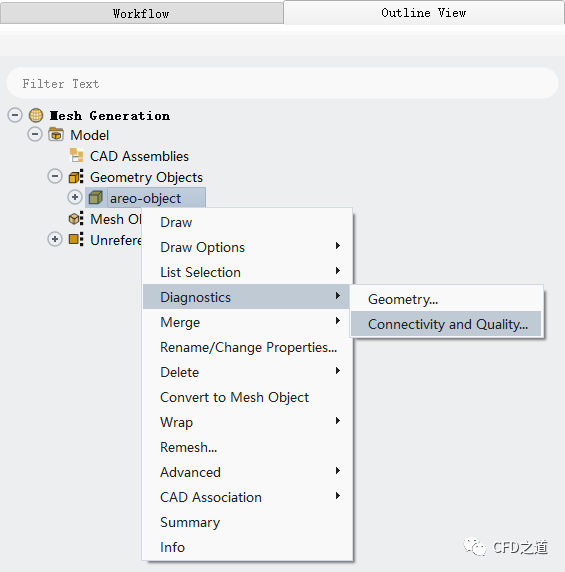

• 右键选择节点aero-object，选择右键菜单Diagnostics → Connectivity and Quality...

• 弹出的设置对话框中采用默认参数，点击按钮Apply for All可清除掉几何中的自由边

4 设置曲率尺寸控制

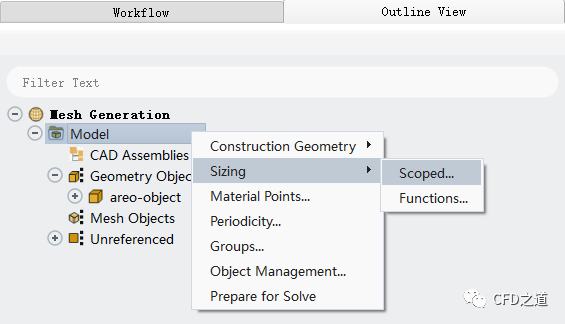

• 右键选择模型树节点Model，选择右键菜单**Sizing → Scoped...**弹出尺寸定义对话框

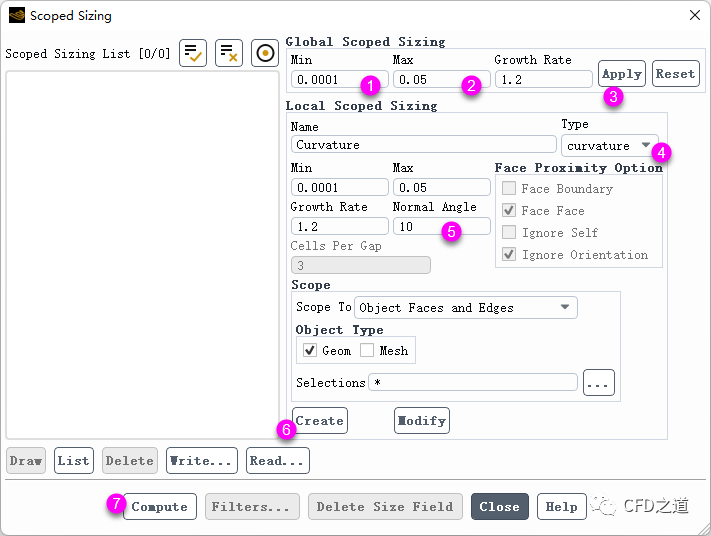

• 设置Global Scoped Sizing，设置Min为0.0001，设置Max为0.05，设置Growth Rate为1.2，如下图所示参数进行设置，点击Compute按钮

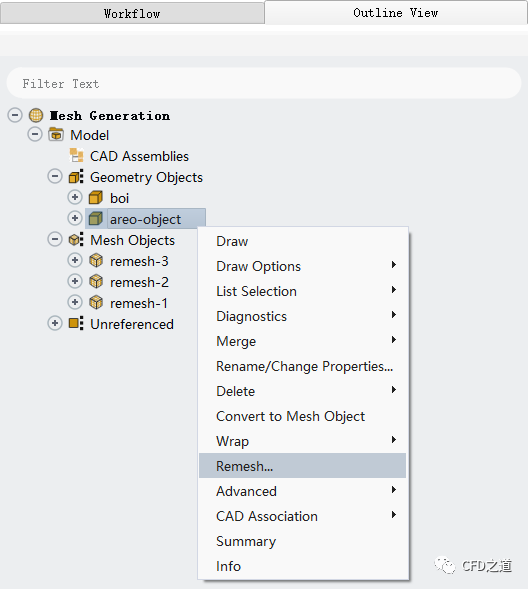

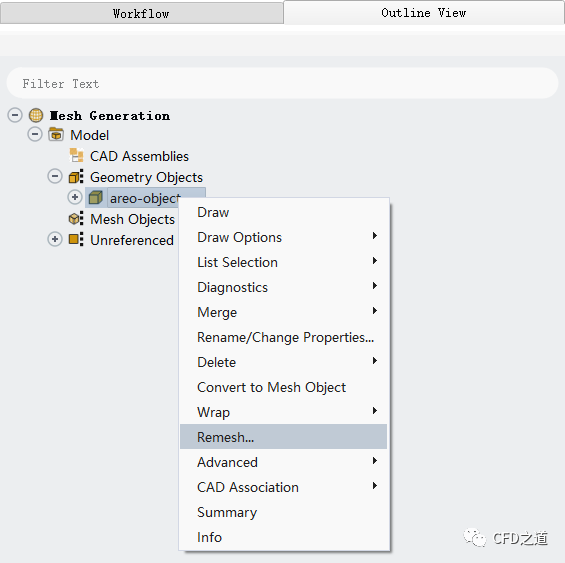

• 右键选择模型树节点areo-object，选择右键菜单Remesh...

• 弹出菜单中设置New Object Name为remesh-1，点击OK按钮进行网格重构

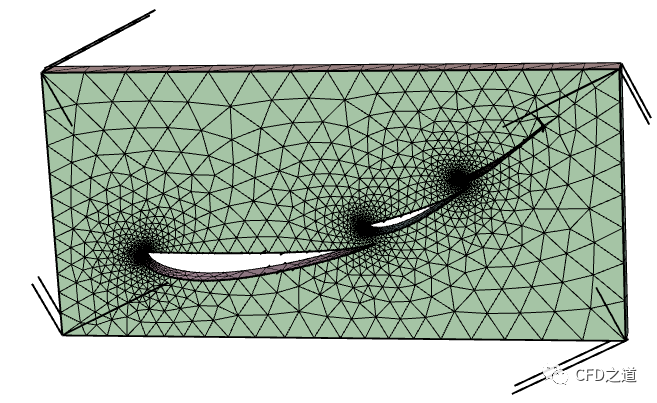

重构后几何面如下图所示。

5 添加hard尺寸控制

可以为一些几何特征单独指定尺寸。

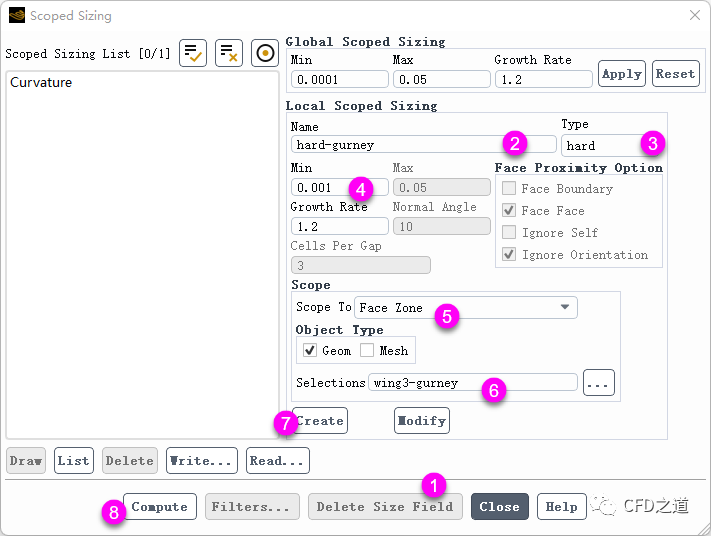

• 打开Scoped Sizing
  对话框，如下图所示顺序进行操作，为wing3-gurney面指定单独的尺寸

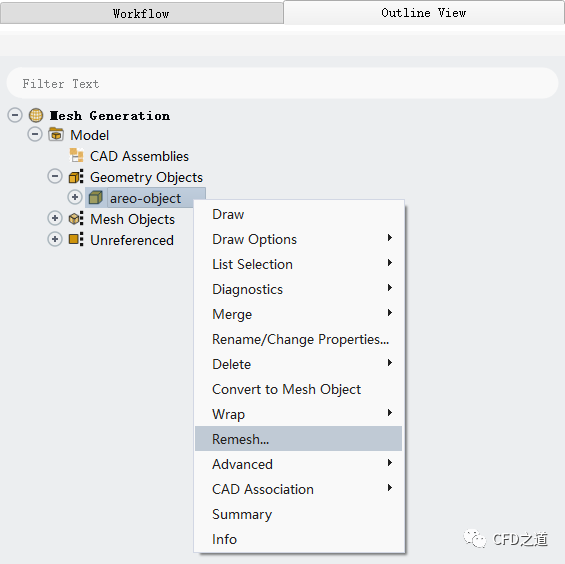

• 右键选择模型树节点areo-object，选择右键菜单Remesh...

• 弹出菜单中设置New Object Name为remesh-2，点击OK按钮进行网格重构

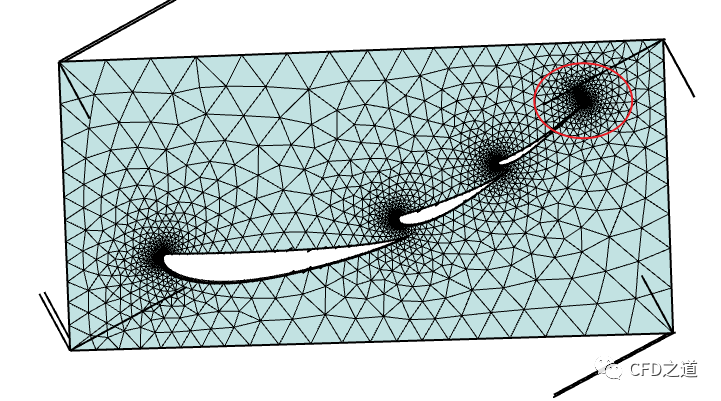

重构后的网格如图所示。

5 限制翼面最大网格尺寸

可以使用soft
类型的尺寸限制计算区域内的最大网格尺寸。

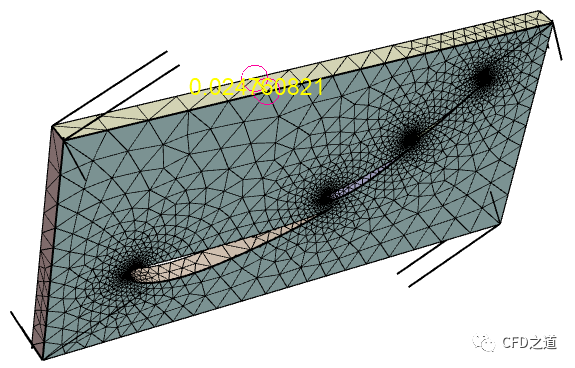

• 测量区域厚度约0.0247

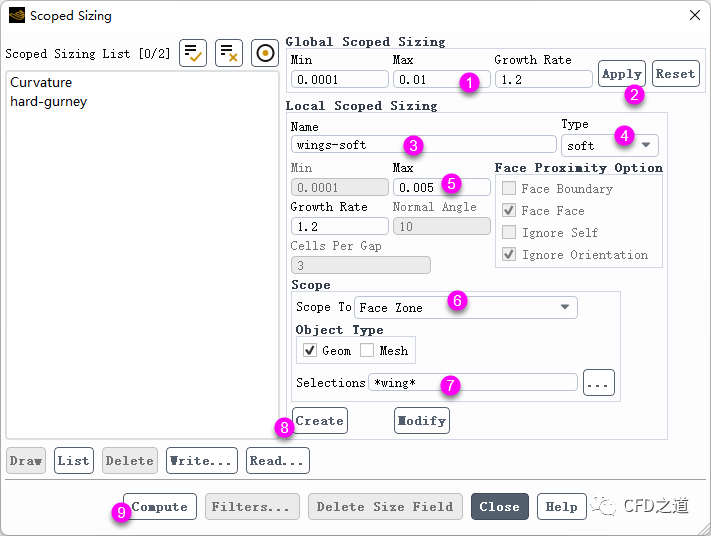

• 打开Scoped Sizing
  对话框，按下图所示顺序指定相应参数

• 右键选择模型树节点areo-object，选择右键菜单Remesh...

• 弹出菜单中设置New Object Name为remesh-3，点击OK按钮进行网格重构

网格如图所示。

6 应用BOI控制

可以利用BOI几何进行局部区域尺寸控制。

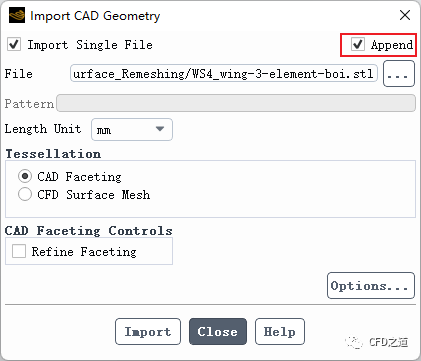

• 选择菜单File → Import → CAD… 打开文件导入对话框，激活选项Append
  ，导入几何文件WS4_wing-3-element-boi.stl

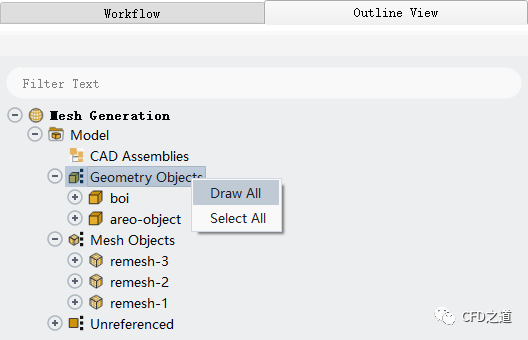

• 右键选择模型树节点Geometry Objects
  ，点击弹出菜单项Draw All 显示模型

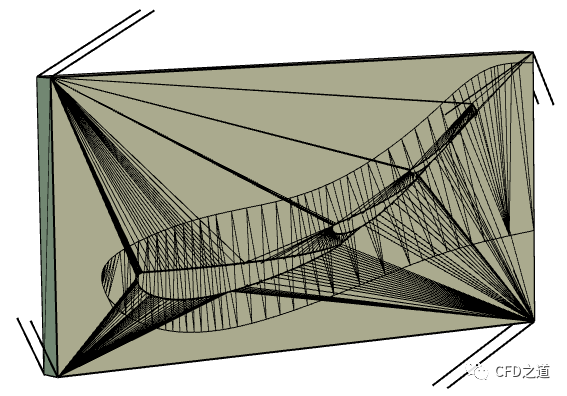

导入的几何如图所示。

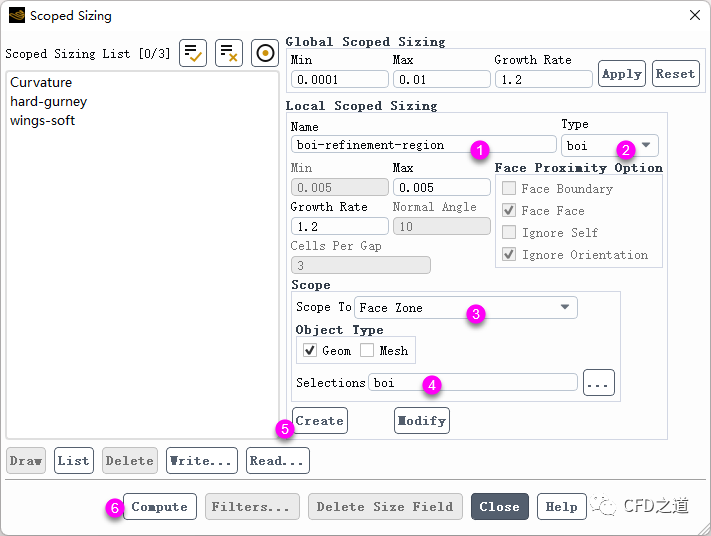

• 打开Scoped Sizing
  对话框，如下图所示顺序指定参数

• 重新划分区域areo-object


• 命名为remesh-4


生成网格如图所示。

7 检查网格质量

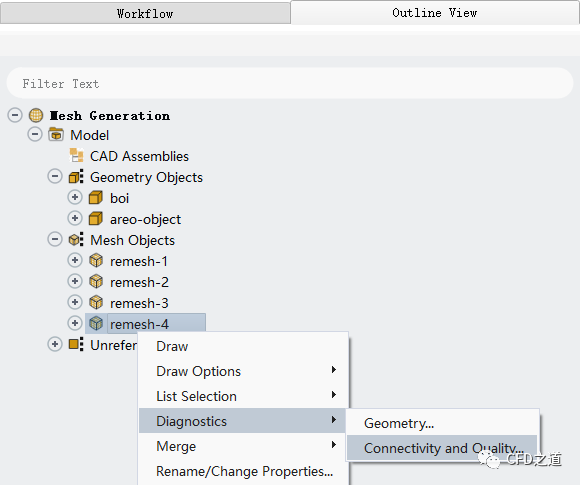

• 右键选择模型树节点remesh-4
  ，点击弹出菜单项Diagnostics → Connectivity and Quality… 打开对话框

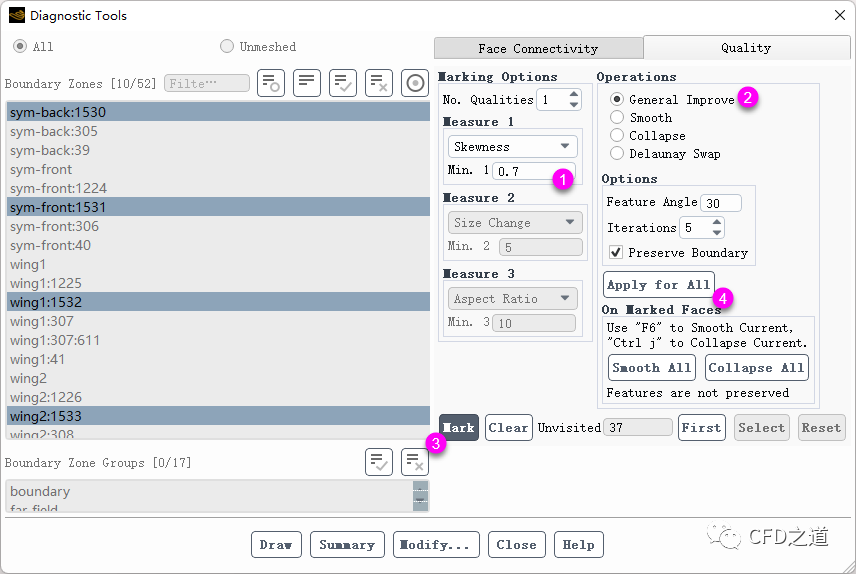

• 如下图所示设置参数

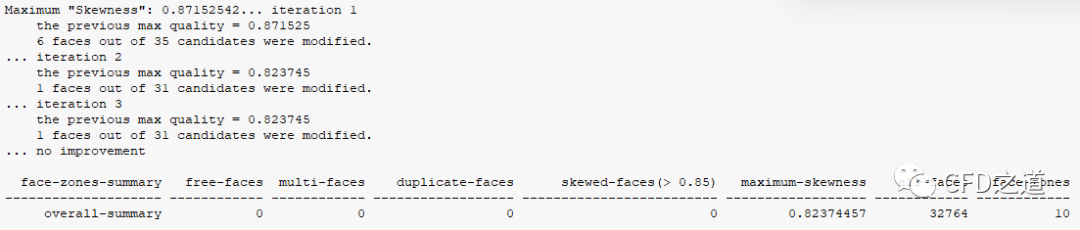

优化后的网格质量如图所示，最大歪斜率为0.8237。

8 生成体网格

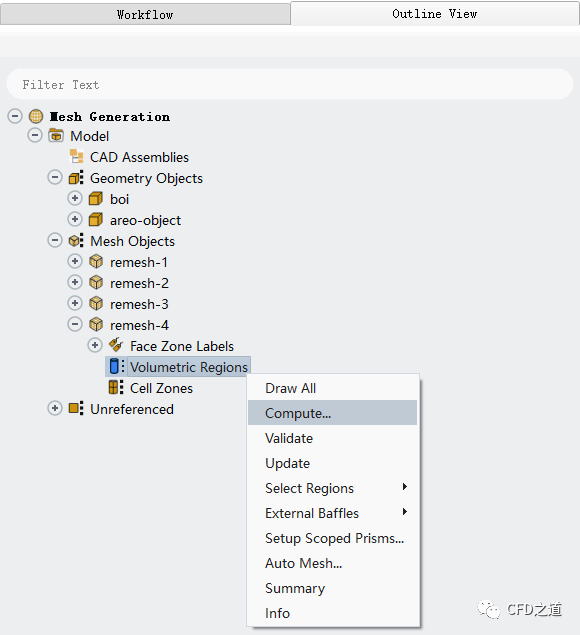

• 右键选择模型树节点Volumetric Regions
  ，点击弹出菜单项Compute… 创建计算区域

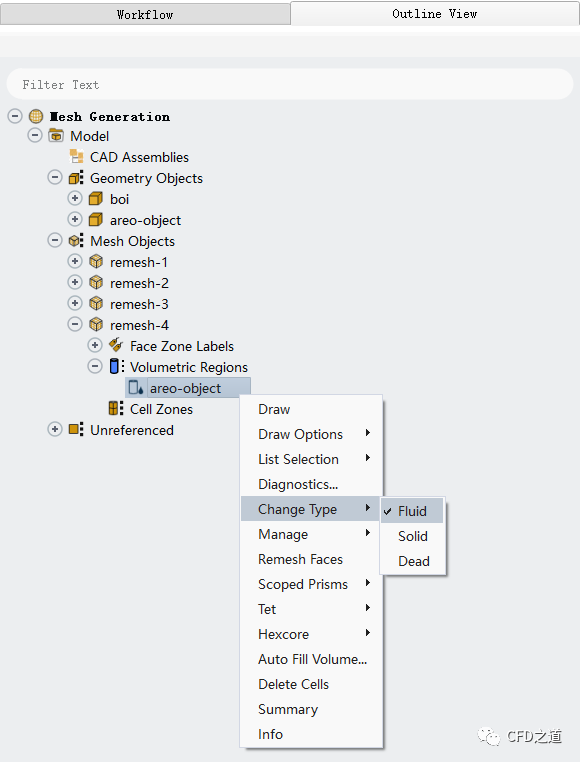

• 如下图所示修改计算区域类型为Fluid

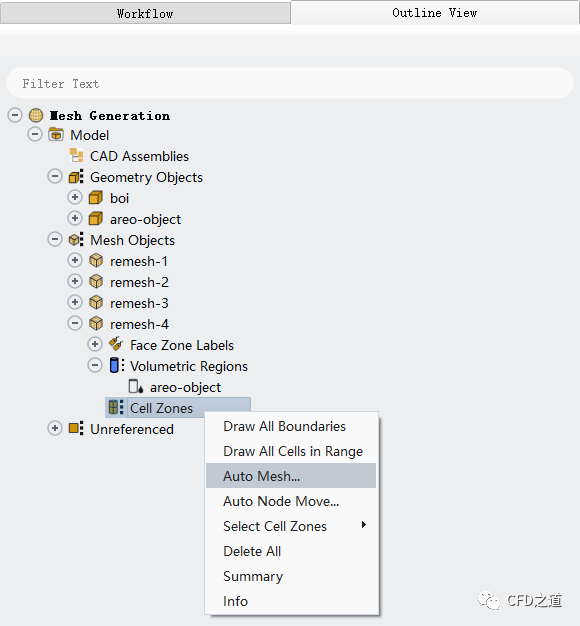

• 右键选择模型树节点Cell Zones
  ，点击弹出菜单项Auto Mesh… 打开设置对话框

• 设置Grow Prisms
  为Scoped ，点击右侧按钮Set… 打开设置对话框

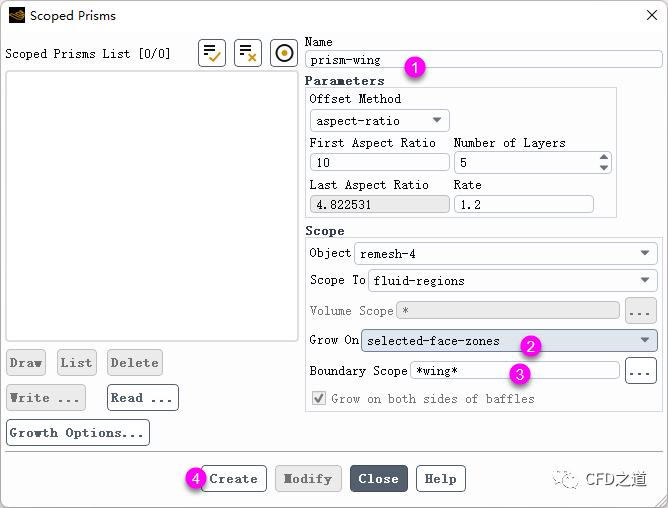

• 如下图所示设置边界层网格参数

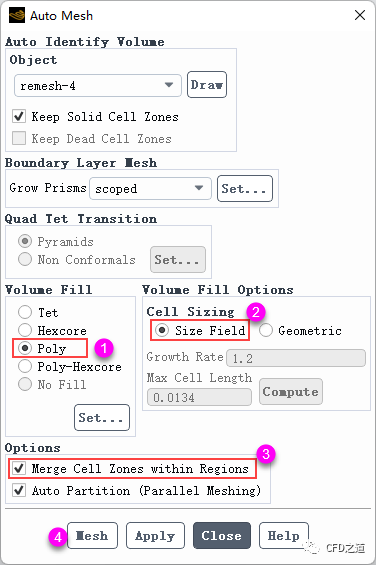

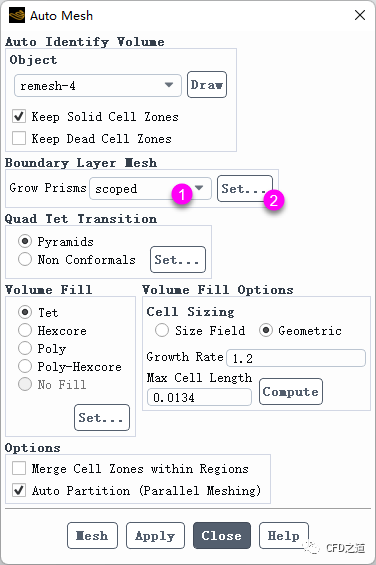

• 指定Auto Mesh
  对话框参数，点击按钮Mesh生成网格

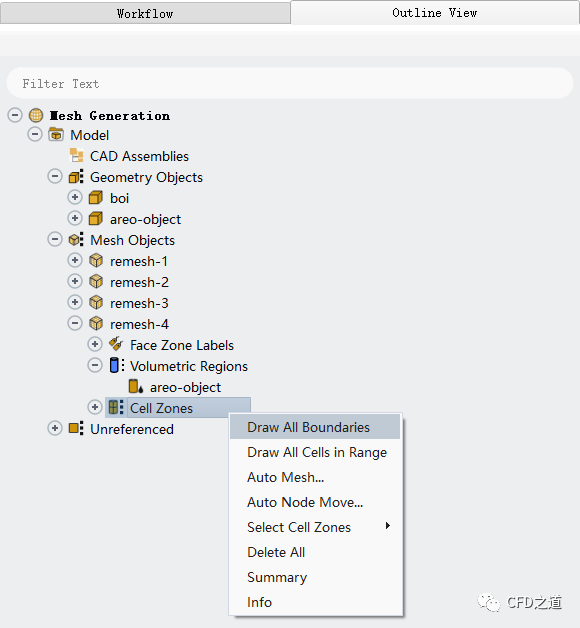

• 右键选择模型树节点Cell Zones
  ，点击弹出菜单项Draw All Boundaries 显示生成的网格

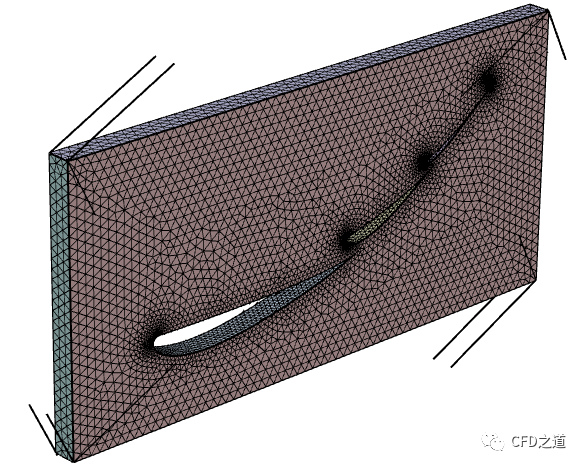

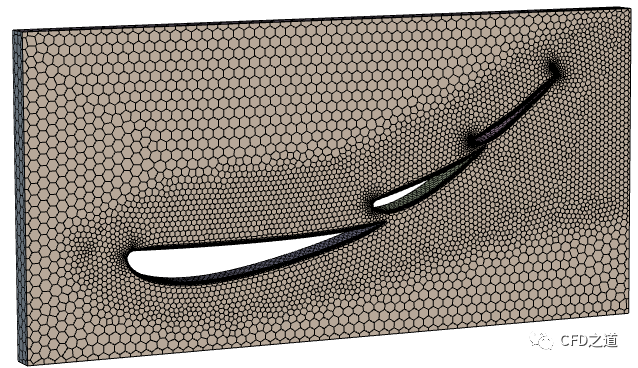

生成的网格如下图所示。

输入文件下载链接：

链接: https://pan.baidu.com/s/1Gx9UadmX8MwZ4TsUzmbLzg?pwd=mxbb 提取码: mxbb

”

（完）
