带你入门Three.js｜绘制PointLight光源的辅助线

清华计算机学堂 2023-02-19

295

Three.js是一款基于原生WebGL的三维引擎框架(库)，该框架在WebGL的API基础上以简单、直观的方式封装了三维图形的常用对象，因此大大减少了程序员在Web前端开发三维图形应用的工作量，Three.js还使用了很多图形引擎的高级技巧，极大地提高了应用性能。

随着WebGL技术和5G技术的持续推广，各种产品的在线三维展示将会变得越来越普遍，对于现在比较火爆的VR产品、AR产品，对WebGL技术的推广，也是一个好消息。VR与Web3D技术的结合自然就衍生出一个新的概念WebVR，也就是基于Web实现的VR内容，即通过三维照相机对室内空间进行拍摄，即可在Web端以全景图的方式预览室内效果。Three.js对此也进行了封装。

本文下面实例分别演示了绘制PointLight光源的辅助线和光线阴影。

绘制PointLight光源的辅助线

此实例主要通过使用THREE.PointLightHelper，实现在场景中绘制THREE. PointLight光源的辅助线。当浏览器显示页面时，绿色的线框表示THREE.PointLight光源，当旋转的立方体的表面正对THREE.PointLight光源时，则该立方体表面呈现亮色，否则呈现暗色，如图1所示。

■ 图1

主要代码如下：

<body><div id="myContainer" ></div>
<script>
 //创建渲染器
 var myRenderer= new THREE.WebGLRenderer({antialias: true });
 myRenderer.setSize(window.innerWidth, window.innerHeight);
 $("#myContainer").append(myRenderer.domElement);
 var myScene = new THREE.Scene();
 myScene.background = new THREE.Color('white');
 var myCamera = new THREE.PerspectiveCamera(75,
     window.innerWidth  window.innerHeight, 0.1, 1000);
 myCamera.position.set(160.51,158.71,127.6);
 myCamera.lookAt(new THREE.Vector3(0, 0, 0));
 myCamera.updateProjectionMatrix();
 //创建并添加THREE.PointLight光源
 var myPointLight=new THREE.PointLight('lightgreen');
 myPointLight.position.set(0,100,100);
 myScene.add(myPointLight);
 //绘制THREE.PointLight光源辅助线
 var myPointLightHelper=new THREE.PointLightHelper(myPointLight,50,'green');
 myScene.add(myPointLightHelper);
 //创建立方体
 var myBoxGeometry = new THREE.BoxGeometry(50,50,50);
 var myMap = THREE.ImageUtils.loadTexture("images/img002.jpg");
 var myMaterial = new THREE.MeshPhongMaterial({map: myMap});
 var myMesh = new THREE.Mesh(myBoxGeometry, myMaterial);
 myMesh.translateX(100);
 myScene.add(myMesh);
 //渲染立方体
 animate();
 function animate() {
  requestAnimationFrame(animate);
  myMesh.rotation.x += 0.01;
  myMesh.rotation.y += 0.01;
  myMesh.rotation.z += 0.01;
  myRenderer.render(myScene, myCamera);
 };
</script></body>

在上面这段代码中，myPointLightHelper=new THREE.PointLightHelper(myPointLight, 50,'green')语句表示根据myPointLight光源绘制指定尺寸(50)和指定颜色(green)的光源线框。THREE.PointLightHelper()方法的语法格式如下：

THREE.PointLightHelper(light,sphereSize,color)

其中，参数light表示THREE.PointLight光源；参数sphereSize表示线框尺寸；参数color表示线框线条的颜色。

该实例源文件下载二维码为：

绘制PointLight光源的光线阴影

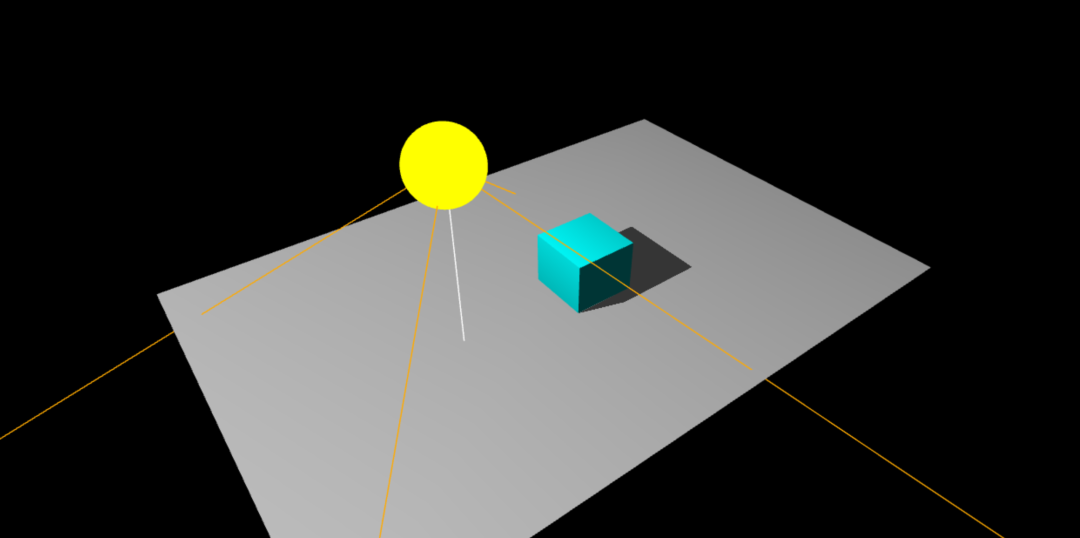

此实例主要通过在THREE.CameraHelper()方法的参数中指定THREE.PointLight光源的光线阴影(myPointLight.shadow.camera)，实现在场景中绘制THREE.PointLight光源的光线阴影。当浏览器显示页面时，圆球表示THREE.PointLight光源(该光源原本不可见，此实例使用圆球模拟该光源)，射线表示光线(阴影)，当圆球处于不同的位置时，立方体将呈现不同大小的阴影，效果分别如图2和图3示。

■ 图2

■ 图3

主要代码如下：

<body><div id="myContainer" ></div>
<script>
 //创建渲染器
 var myRenderer =new THREE.WebGLRenderer({antialias: true});
 myRenderer.setSize(window.innerWidth, window.innerHeight);
 myRenderer.shadowMap.enabled = true;
 $("#myContainer").append(myRenderer.domElement);
 var myScene = new THREE.Scene();
 var myCamera = new THREE.PerspectiveCamera(45,
     window.innerWidth/window.innerHeight, 0.1, 100);
 myCamera.position.x = -30;
 myCamera.position.y = 40;
 myCamera.position.z = 40;
 myCamera.lookAt(myScene.position);
 myScene.add(myCamera);
 //创建THREE.PointLight光源
 var myPointLight = new THREE.PointLight(0xffffff);
 myPointLight.castShadow = true;
 myPointLight.shadow.mapSize.set(2048, 2048);
 myPointLight.decay = 0.1
 myScene.add(myPointLight);
 //添加光源图形(被圆球代替)
 var myPointLightHelper = new THREE.PointLightHelper(myPointLight);
 //var myPointLightHelper=new THREE.PointLightHelper(myPointLight,5,'green');
 myScene.add(myPointLightHelper);
 //绘制(拍摄)光线阴影
 var myCameraHelper = new THREE.CameraHelper(myPointLight.shadow.camera)
 myScene.add(myCameraHelper)
 myScene.add(new THREE.AmbientLight(0x353535, 1));
 //创建圆球模拟光源
 var mySphereLight = new THREE.SphereGeometry(3,40,40);
 var mySphereLightMaterial = new THREE.MeshBasicMaterial({color: 0xffff00});
 var mySphereLightMesh = new THREE.Mesh(mySphereLight, mySphereLightMaterial);
 mySphereLightMesh.position.set(0, 8, 2);
 myScene.add(mySphereLightMesh);
 //创建接收阴影的平面
 var myPlaneGeomerty = new THREE.PlaneGeometry(60,40,1, 1);
 var myPlaneMaterial = new THREE.MeshLambertMaterial({color: 0xffffff});
 var myPlaneMesh = new THREE.Mesh(myPlaneGeomerty, myPlaneMaterial);
 myPlaneMesh.rotation.x = -0.5 * Math.PI;
 myPlaneMesh.receiveShadow = true;
 myScene.add(myPlaneMesh);
 //创建立方体
 var myBoxGeometry = new THREE.BoxGeometry(6,6,6);
 var myBoxMaterial = new THREE.MeshLambertMaterial({ color: 0x00ffff });
 var myBoxMesh = new THREE.Mesh(myBoxGeometry, myBoxMaterial);
 myBoxMesh.castShadow = true;
 myBoxMesh.position.x = 2;
 myBoxMesh.position.y = 2;
 myBoxMesh.position.z = 2;
 myScene.add(myBoxMesh);
 //渲染所有图形
 var step = 0;
 animate();
 function animate(){
  myPointLightHelper.update();
  myCameraHelper.update();
  step += 0.01;
  mySphereLightMesh.position.x = 20 + (10 * Math.cos(step));
  mySphereLightMesh.position.y = 12 + (10* Math.abs(Math.sin(step)));
  mySphereLightMesh.translateX(-22);
  //使用圆球的位置作为光源位置
  myPointLight.position.copy(mySphereLightMesh.position);
  requestAnimationFrame(animate);
  myRenderer.render(myScene, myCamera);
 }
</script></body>

在上面这段代码中，myCameraHelper=new THREE.CameraHelper(myPointLight.shadow. camera)语句表示绘制PointLight的光线阴影，在此实例中，如果没有此代码，是不会出现黄色的光线阴影的。

该实例源文件下载二维码为：

补充说明

本系列所有Three.js代码(版本号r119)在IntelliJ IDEA环境编写完成，在最新版的Firefox浏览器或Google Chrome浏览器测试成功。因此建议读者在上述环境或条件下使用源代码。所有源代码不需要下载Three.js的其他文件，在使用时保持网络畅通即可。此外需要注意：Three.js版本更新较快，因此在开发应用本书的源代码时特别需要注意版本问题。

参考书籍

《Three.js前端三维图形开发案例集锦》

ISBN：978-7-302-58956-3

罗帅罗斌编著

定价：128.00元

扫码优惠购书
