Dinky on k8s 整库同步实践

Dinky开源 2022-08-18

300

摘要：本文介绍了安家老师带来的的 Dinky 在 K8S 上进行整库同步的实践分享。内容包括：

前言
安装 K8S
安装 Flink
安装 Dinky
整库同步
附录

Tips：历史传送门～

《Dinky 实践系列之 Flink Catalog 元数据管理》

《Dinky实践系列之FlinkCDC整库实时入仓入湖》

《Dinky FlinkCDC 整库入仓 StarRocks》

《Dinky 构建 Flink CDC 整库入仓入湖》

GitHub 地址

https://github.com/DataLinkDC/dlink

https://gitee.com/DataLinkDC/Dinky

欢迎大家关注 Dinky 的发展~

一、前言

本文主要讲解如何在 K8S 集群跑 Dlink+Flink 通过 Flink CDC 进行整库同步。

二、安装 K8S

如果是本地测试的话，可以起 minikube

如果是生产的话，可以使用 Rancher RKE2 配合 Rancher 使用，也可以用别的商用 K8S 方案(比如阿里云 ACK，腾讯云 TKE 等）

三、安装 Flink

安装 Flink Operator 到 K8S

本文假设你已经会一些最基本的 k8s 知识，比如

k8s 集群配置了加速器(flink,dlink,doris,hadoop相关镜像没一个小的，不用加速器，得慢死)
kubectl 的使用，~/.kube/config
,
如何安装 helm
,

如果不会，请自行搜索相关知识。

# 安装 cert-manager 必选
kubectl create -f https://github.com/jetstack/cert-manager/releases/download/v1.8.2/cert-manager.yaml


# 可以将 flink-kubernetes-operator-1.1.0 换成别的版本，具体以 https://downloads.apache.org/flink/ 列出为准
helm repo add flink-operator-repo https://downloads.apache.org/flink/flink-kubernetes-operator-1.1.0/


# 安装 flink-kubernetes-operator 到 k8s 集群 (--namespace 可以缩写 -n,不写默认装到 default 集群，如果命名空间不存在，可以加上 --create-namespace ，在安装时创建命名空间)
helm install flink-kubernetes-operator --create-namespace --namespace flink flink-operator-repo/flink-kubernetes-operator --set image.repository=apache/flink-kubernetes-operator

参考 flink-kubernetes-operator quick-start

安装 Flink Session 集群到 K8S

apiVersion: flink.apache.org/v1beta1
kind: FlinkDeployment
metadata:
  name: flink-session
spec:
  # 官方镜像少 jar ,我自己打的镜像，只用于演示本文，实际生产请自行构建镜像
  # Flink CDC 目前只支持 flink 1.14.* ,暂不支持 1.15.*
  image: anjia0532/flink:1.14.5-scala_2.12-java8-5
  # Flink 版本改成 1.14.*
  flinkVersion: v1_14
  flinkConfiguration:
    taskmanager.numberOfTaskSlots: "2"
  serviceAccount: flink
  jobManager:
    resource:
      memory: "2048m"
      cpu: 1
  taskManager:
    resource:
      memory: "2048m"
      cpu: 1

Flink CDC 目前只支持 flink 1.14.* ,暂不支持 1.15.*

参考 flink-cdc-connectors 支持的 Flink 版本

# 安装 到 flink 命名空间
kubectl -n flink apply -f flink-session-only.yaml

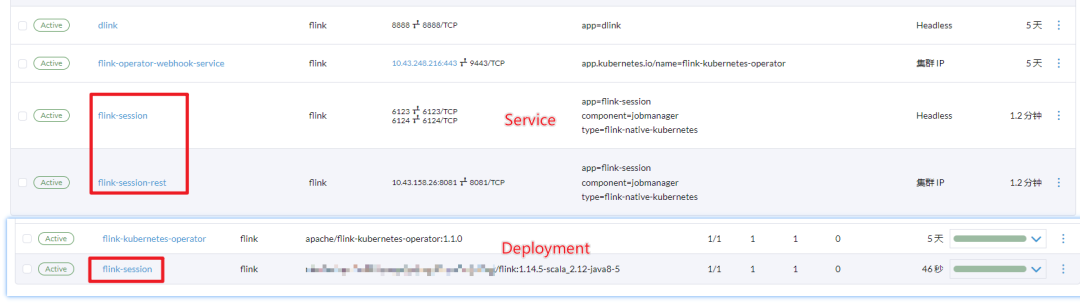

会自动创建 Flink Session Deployment（部署）和对应的 Service (服务发现 )

参考 flink-kubernetes-operator examples

四、安装 Dinky 到 K8S

---
apiVersion: apps/v1
kind: Deployment
metadata:
  labels:
    app: flink-dlink
  name: dlink
spec:
  selector:
    matchLabels:
      app: flink-dlink
  template:
    metadata:
      labels:
        app: flink-dlink
    spec:
      containers:
      - image: anjia0532/dlink:v0.6.6-1
        name: dlink
        volumeMounts:
        - mountPath: opt/dlink/config/application.yml
          name: admin-config
          subPath: application.yml
      volumes:
      - configMap:
          name: dlink-config
        name: admin-config


---
apiVersion: v1
kind: ConfigMap
metadata:
  name: dlink-config
data:
  application.yml: |-
    spring:
      datasource:
        url: jdbc:mysql://mysql-headless.mysql:3306/dlink?useUnicode=true&characterEncoding=UTF-8&autoReconnect=true&useSSL=false&zeroDateTimeBehavior=convertToNull&serverTimezone=Asia/Shanghai&allowPublicKeyRetrieval=true
        username: dlink
        password: dlink
        driver-class-name: com.mysql.cj.jdbc.Driver
      application:
        name: dlink
    #  flyway:
    #    enabled: false
    #    clean-disabled: true
    ##    baseline-on-migrate: true
    #    table: dlink_schema_history
      # Redis配置
      #sa-token如需依赖redis，请打开redis配置和pom.xml、dlink-admin/pom.xml中依赖
      # redis:
      #   host: localhost
      #   port: 6379
      #   password:
      #   database: 10
      #   jedis:
      #     pool:
      #       # 连接池最大连接数（使用负值表示没有限制）
      #       max-active: 50
      #       # 连接池最大阻塞等待时间（使用负值表示没有限制）
      #       max-wait: 3000
      #       # 连接池中的最大空闲连接数
      #       max-idle: 20
      #       # 连接池中的最小空闲连接数
      #       min-idle: 5
      #   # 连接超时时间（毫秒）
      #   timeout: 5000
    server:
      port: 8888


    mybatis-plus:
      mapper-locations: classpath:/mapper/*Mapper.xml
      #实体扫描，多个package用逗号或者分号分隔
      typeAliasesPackage: com.dlink.model
      global-config:
        db-config:
          id-type: auto
      configuration:
      ##### mybatis-plus打印完整sql(只适用于开发环境)
    #    log-impl: org.apache.ibatis.logging.stdout.StdOutImpl
        log-impl: org.apache.ibatis.logging.nologging.NoLoggingImpl


    # Sa-Token 配置
    sa-token:
        # token名称 (同时也是cookie名称)
        token-name: satoken
        # token有效期，单位s 默认10小时, -1代表永不过期
        timeout: 36000
        # token临时有效期 (指定时间内无操作就视为token过期) 单位: 秒
        activity-timeout: -1
        # 是否允许同一账号并发登录 (为true时允许一起登录, 为false时新登录挤掉旧登录)
        is-concurrent: false
        # 在多人登录同一账号时，是否共用一个token (为true时所有登录共用一个token, 为false时每次登录新建一个token)
        is-share: true
        # token风格
        token-style: uuid
        # 是否输出操作日志
        is-log: false
---
apiVersion: v1
kind: Service
metadata:
  name: flink-dlink
spec:
  ipFamilies:
  - IPv4
  ipFamilyPolicy: SingleStack
  ports:
  - name: http
    port: 8888
    protocol: TCP
    targetPort: 8888
  selector:
    app: dlink
  type: ClusterIP

注意修改 ConfigMap 里的 dlink 链接的 MySQL 的地址，用户名，密码，以及执行github.com/DataLinkDC/… 里的 dlink.sql (第一次执行) 和 dlinkmysqlcatalog.sql（第一次执行），如果是已经存在了，只是要升级,执行 dlink_history.sql

kubectl -n flink apply -f dlink.yaml

可以使用 Idea 里的 Kubernates, Nocalhost, 或者 VS Code 里的 Kubernates, Nocalhost 或者命令行程序 k9s 或者kubectl 把 dlink 和 flink job UI 的端口转出来。

五、整库同步

需要确保 dlink 所在的 MySQL 的 my.conf 开了 binglog ,并且格式为 ROW。演示整库同步 dlink 的所有表同步到 cdc-test 中。在 dlink 的 MySQL 数据库中创建一个名为 cdc-test 的库。

EXECUTE CDCSOURCE cdc_mysql1 WITH (
  'connector' = 'mysql-cdc',
  'hostname' = 'mysql-headless.mysql',
  'port' = '3306',
  'username' = 'dlink',
  'password' = 'dlink',
  'checkpoint' = '3000',
  'scan.startup.mode' = 'initial',
  'parallelism' = '1',
  'table-name' = 'dlink\..*',
  'sink.url' = 'jdbc:mysql://mysql-headless.mysql:3306/cdc-test?characterEncoding=utf-8&useSSL=false',
  'sink.username' = 'dlink',
  'sink.password' = 'dlink',
  'sink.connector' = 'jdbc',
  'sink.sink.db' = 'cdc-test',
  'sink.table.prefix' = '',
  'sink.table.lower' = 'true',
  'sink.table-name' = '${tableName}',
  'sink.driver' = 'com.mysql.jdbc.Driver',
  'sink.sink.buffer-flush.interval' = '2s',
  'sink.sink.buffer-flush.max-rows' = '100',
  'sink.sink.max-retries' = '5'
)

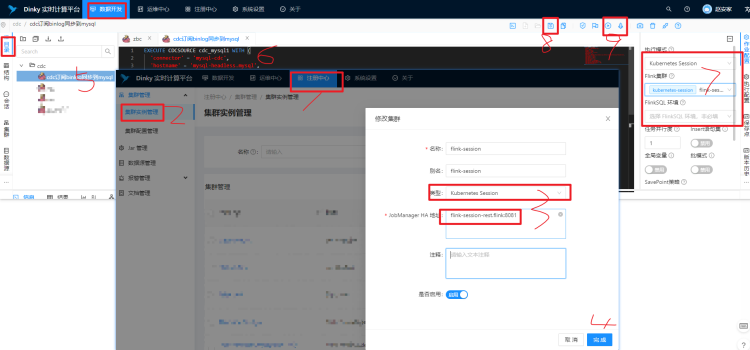

打开 Dlink Web 添加 K8S Session 集群，添加作业，复制 CDCSource SQL 保存，并执行、或者异步提交。

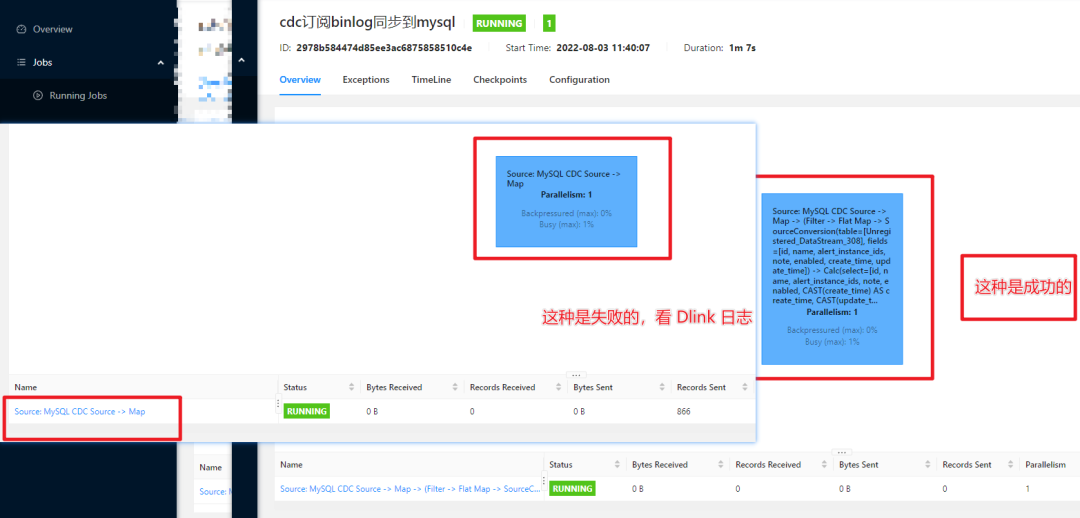

打开 Flink UI 看看执行情况。

六、附录

Dlink docker file

FROM flink:1.14.5-scala_2.12-java8 as builder


FROM openjdk:8-jdk


ARG DLINK_VERSION="0.6.6"


WORKDIR opt/dlink


ADD https://github.com/DataLinkDC/dlink/releases/download/v${DLINK_VERSION}/dlink-release-${DLINK_VERSION}.tar.gz tmp/dlink.tar.gz


#COPY ./dlink-release-${DLINK_VERSION}.tar.gz tmp/dlink.tar.gz


RUN tar zxf tmp/dlink.tar.gz -C opt/dlink --strip-components=1 && mkdir -p opt/dlink/plugins/ && rm -rf tmp/*


ADD https://maven.aliyun.com/repository/central/ru/yandex/clickhouse/clickhouse-jdbc/0.2.6/clickhouse-jdbc-0.2.6.jar opt/dlink/plugins/
ADD https://maven.aliyun.com/repository/central/mysql/mysql-connector-java/8.0.22/mysql-connector-java-8.0.22.jar opt/dlink/plugins/
ADD https://maven.aliyun.com/repository/central/com/ververica/flink-sql-connector-mysql-cdc/2.2.1/flink-sql-connector-mysql-cdc-2.2.1.jar opt/dlink/plugins/
ADD https://maven.aliyun.com/repository/central/org/apache/flink/flink-connector-jdbc_2.12/1.14.5/flink-connector-jdbc_2.12-1.14.5.jar opt/dlink/lib/


#ADD ./flink-shaded-hadoop-3-uber-3.1.1.7.2.9.0-173-9.0.jar opt/dlink/plugins/


COPY --from=builder opt/flink/lib/* /opt/dlink/plugins/


RUN cp /opt/dlink/extends/dlink-client-1.14-0.6.6.jar /opt/dlink/lib/
RUN cp /opt/dlink/extends/dlink-catalog-mysql-1.14-0.6.6.jar /opt/dlink/lib/
RUN cp /opt/dlink/extends/dlink-connector-jdbc-1.14-0.6.6.jar /opt/dlink/lib/




RUN rm -rf /opt/dlink/lib/dlink-client-1.13-0.6.6.jar && rm -rf /opt/dlink/lib/dlink-catalog-mysql-1.13-0.6.6.jar && rm -rf /opt/dlink/lib/dlink-connector-jdbc-1.13-0.6.6.jar


CMD [ "/bin/sh", "-c", "java -Dloader.path=./lib,./plugins -Ddruid.mysql.usePingMethod=false -jar -Xms512M -Xmx2048M ./dlink-admin-*.jar" ]

docker build . -f Dockerfile-flink -t anjia0532/flink:1.14.5-scala_2.12-java8-1
docker push anjia0532/flink:1.14.5-scala_2.12-java8-1

MySQL 表名查询 SQL

SELECT GROUP_CONCAT(CONCAT(table_schema,"\\.",table_name))
from `information_schema`.`TABLES` WHERE table_schema='dlink';


## 结果为 dlink\.dlink_alert_group,dlink\.dlink_alert_history,dlink\.dlink_alert_instance,dlink\.dlink_catalogue,dlink\.dlink_cluster,dlink\.dlink_cluster_configuration,dlink\.dlink_database,dlink\.dlink_flink_document,dlink\.dlink_history,dlink\.dlink_jar,dlink\.dlink_job_history,dlink\.dlink_job_instance,dlink\.dlink_savepoints,dlink\.dlink_schema_history,dlink\.dlink_sys_config,dlink\.dlink_task,dlink\.dlink_task_statement,dlink\.dlink_task_version,dlink\.dlink_user,dlink\.metadata_column,dlink\.metadata_database,dlink\.metadata_database_property,dlink\.metadata_function,dlink\.metadata_table,dlink\.metadata_table_property




SELECT GROUP_CONCAT( DISTINCT CONCAT(table_schema,"\\..*") ORDER BY table_schema )
from `information_schema`.`TABLES`;


## 结果为 canal_manager\..*,cdc-test\..*,datax_web\..*,dlink\..*,information_schema\..*,mysql\..*,performance_schema\..*,sys\..*
