前言
本篇我们来了解一下 Path
类的一些特性。Path
类用于描述绘制路径，可以实现绘制线段、曲线、自定义形状等功能。本篇我们介绍 Path
的一个描述类 PathMetric
的应用。通过本篇你会了解以下两方面的内容：
PathMetric
类简介。PathMetric
的应用。
PathMetric 简介
PathMetric
是一个用于测量 Path
和抽取子路径（sub-paths） 的工具，通过 Path
类的 computeMetrics
方法可以返回一组PathMetric
类。为什么是一组，而不是一个呢？这是因为 Path
可能包含多个不连续的子路径，比如通过 moveTo
可以重新开启新的一段路径。通过 PathMetric
可以获取到 Path
的长度，路径是否闭合，以及某一段路径是否是 Path
的子路径。PathMetrics
是一个迭代器，因此在不获取其中的 PathMetric
对象时，并不会实际进行 Path 的相关计算，这样可以提高效率。另外需要注意的是，通过 computeMetrics
方法计算得到的是一个当前Path 对象的快照，如果在之后更改了 Path
对象，并不会进行更新。我们来看一下 PathMetric
的一些属性和方法。
length
：Path
对象其中一段（独立的）的长度；isClosed
：判断Path
对象是否闭合；contourIndex
：当前对象在PathMetrics
中的次序；getTangentForOffset
：这个方法通过距离起点的长度的偏移量（即从0 到length
中的某个位置）返回一个Tangent
对象，通过这个对象可以获取到Path

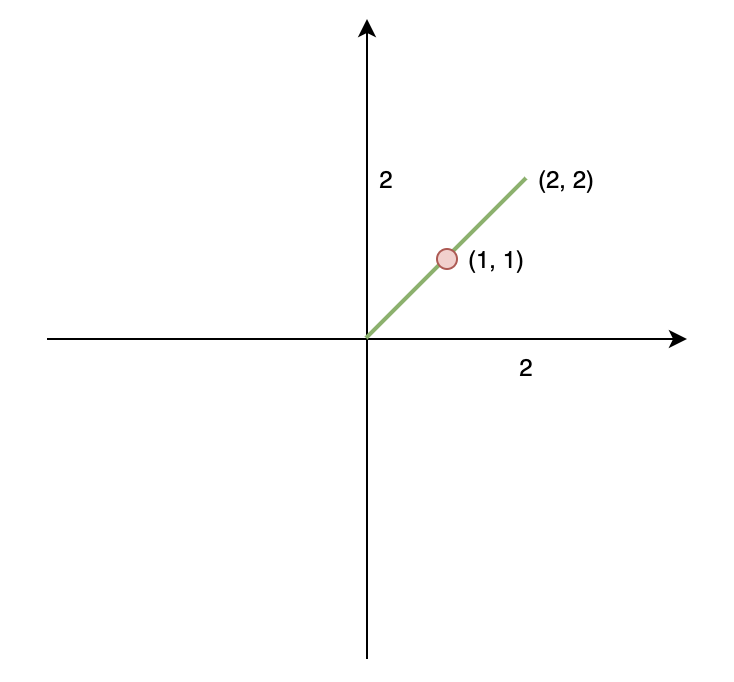

某一段路径途中的任意一点的位置以及角度。以下面的图形为例，从点（0, 0）到点（2, 2）的线段总长度为2.82，如果我们通过getTangentForOffset
获取距离起始点1.41 的位置的Tangent
对象，就会得到该位置的坐标是(1, 1)，角度是45度（实际以弧度的方式计算）。

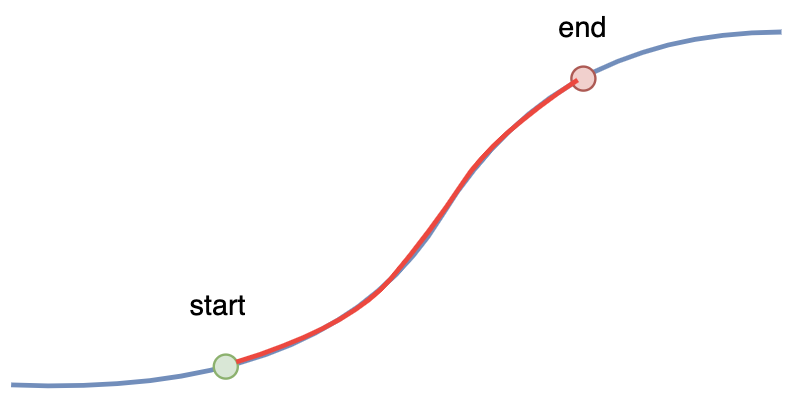

extractPath
：通过距离 Path 起点的开始距离和结束距离获取这段路劲的子路径，如下图所示。
PathMetric 应用
我们来通过 PathMetric

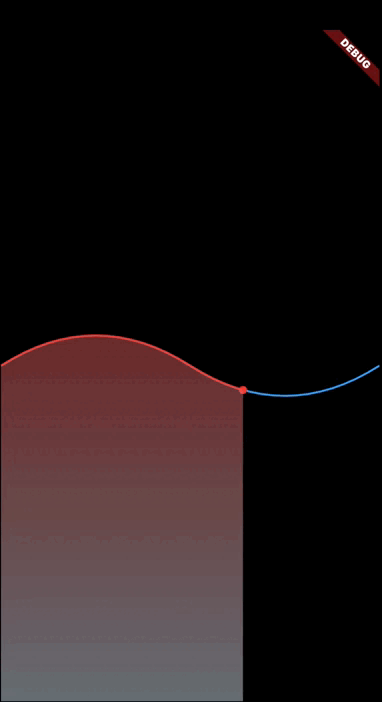

实现下面动图的效果。
这张图最开始绘制的是一条贝塞尔曲线，是通过 Path
自带的贝塞尔曲线绘制的，代码如下所示。
Path path = Path();
final curveHeight = 60.0;
final stepWidth = size.width / 4;
path.moveTo(0, size.height / 2);
path.quadraticBezierTo(size.width / 2 - stepWidth,
size.height / 2 - curveHeight, size.width / 2, size.height / 2);
path.quadraticBezierTo(size.width / 2 + stepWidth,
size.height / 2 + curveHeight, size.width, size.height / 2);
quadraticBezierTo
这个方法就是从 Path
当前的终点到参数3，4（参数名为 x2，y2）绘制一条贝塞尔曲线，控制点为参数1，2（参数名为 x1，y1）。动画过程中曲线上的红色圆点就是通过 PathMetric
得到的，动画对象 Animation
的值从0-1变化，我们通过这个值乘以曲线的长度就能得到getTangentForOffset
方法所需的偏移量，然后就可以确定动画过程中绘制圆点的位置了，代码如下所示。
for (var pathMetric in metrics) {
var tangent =
pathMetric.getTangentForOffset(pathMetric.length * animationValue);
paint.style = PaintingStyle.fill;
canvas.drawCircle(tangent!.position, 4.0, paint);
}
接下来是动画过程中的我们看到红色曲线会逐步覆盖蓝色曲线，这就是用 extractPath
获取子路径完成的，在动画过程，我们控制 extractPath
的结束位置，就可以逐步完成原有曲线的覆盖了，实现代码只有两行，如下所示。
var subPath =
pathMetric.extractPath(0.0, pathMetric.length * animationValue);
canvas.drawPath(subPath, paint);
最后是底下的填充，填充我们使用了渐变色，这个利用了之前我们讲过的Paint
对象的 shader
属性实现，具体可以参考之前的文章。填充其实就是一段闭合的 Path，只是在动画过程中控制右边绘制的边界就可以了，然后上面跟随曲线的部分还是基于子路径完成的。填充部分实现代码如下。
var fillPath = Path();
fillPath.moveTo(0, size.height);
fillPath.lineTo(0, size.height / 2);
fillPath.addPath(subPath, Offset(0, 0));
fillPath.lineTo(tangent.position.dx, size.height);
fillPath.lineTo(0, size.height);
paint.shader = LinearGradient(
begin: Alignment.topCenter,
end: Alignment.bottomCenter,
colors: [Colors.red[400]!, Colors.blue[50]!],
).createShader(Rect.fromLTRB(
0,
size.height / 2 - curveHeight,
size.width,
size.height,
));
canvas.drawPath(fillPath, paint);
总结
本篇介绍了 Flutter 路径Path
的工具类 PathMetric
的介绍和应用，通过 PathMetric
我们可以定位到 Path
的指定位长度的位置的信息，也可以通过起始点从 Path
中抽取子路径。有了这些基础，就可以实现很多场景的应用，比如曲线上布局标识或填充，标记指定位置的点等等。
