ASM 翻译系列第十弹：ASM Internal ASM DISK header

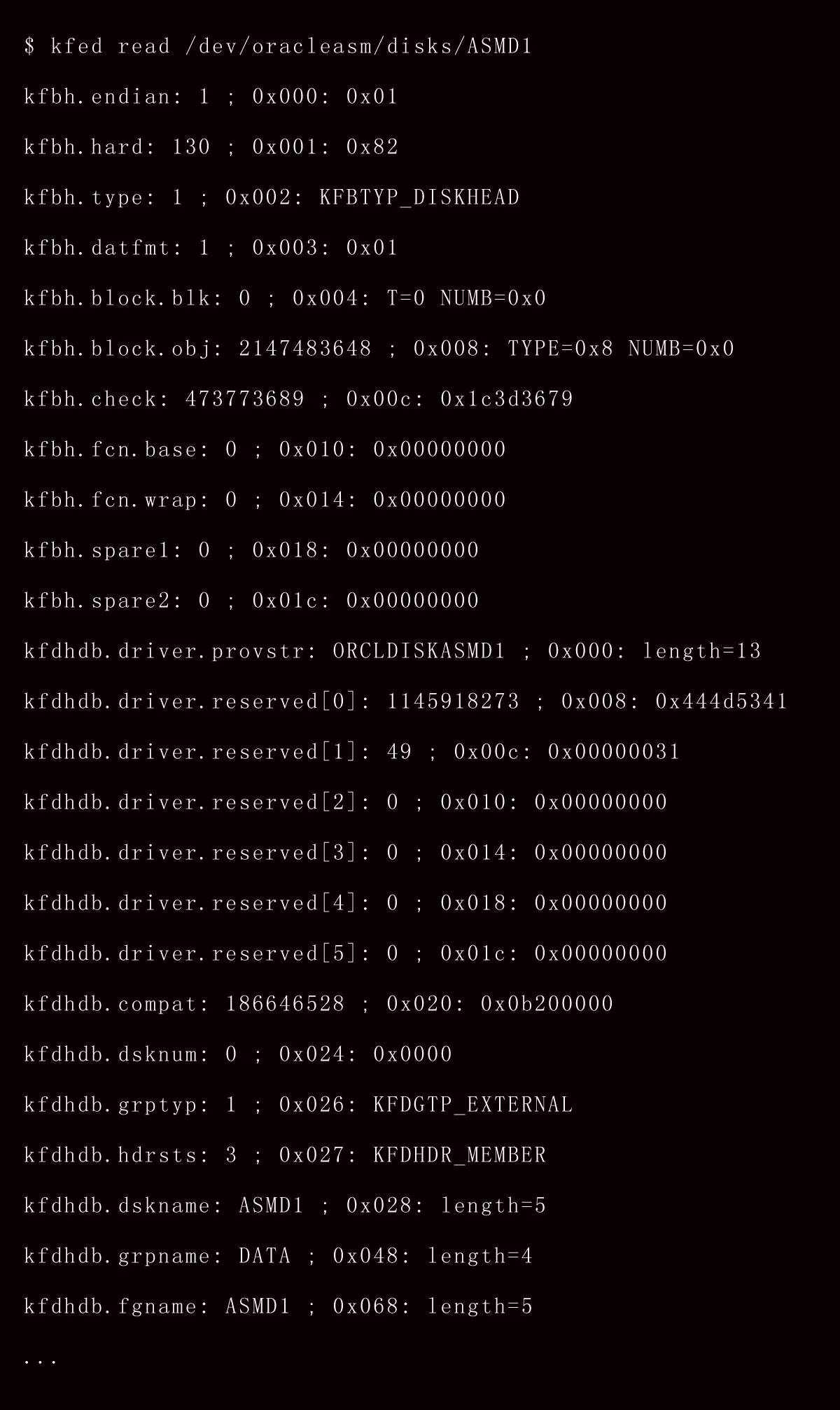

我们对一个LINUX平台上通过asmlib管理的磁盘的block 0，使用kfed工具进行输出观察。

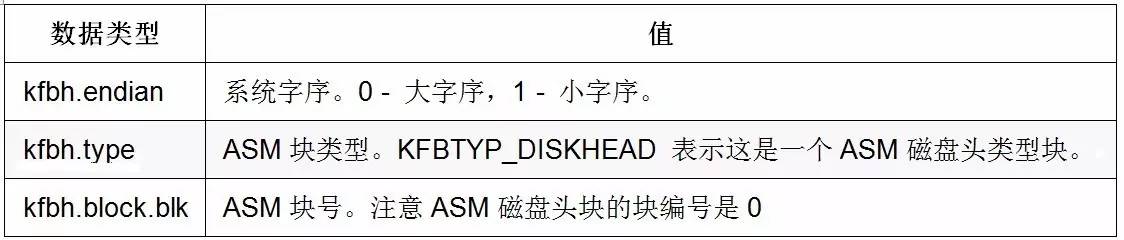

上述kfed命令的输出结果显示这个asm块有两种类型的数据 以kfbh为前缀的块头信息和以kfdhdb为前缀的ASM磁盘头信息。实际上，每个ASM元数据块都会有块头信息和与块类型相匹配的一些相关数据。

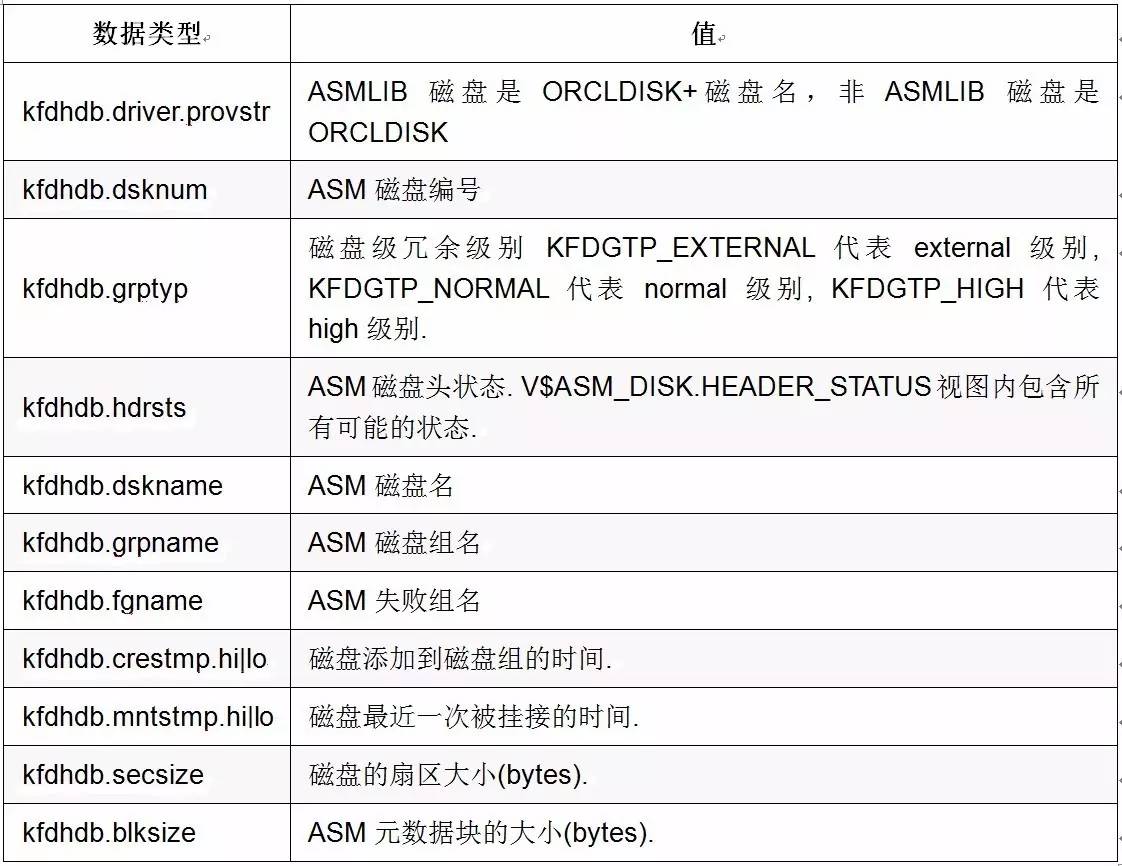

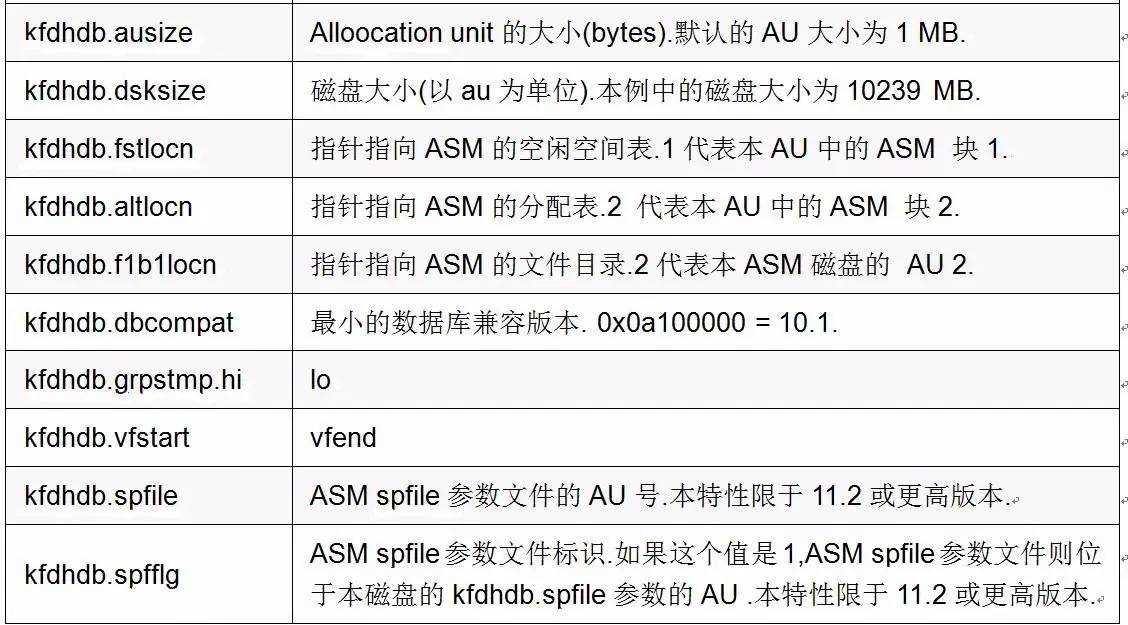

重要的ASM磁盘头数据

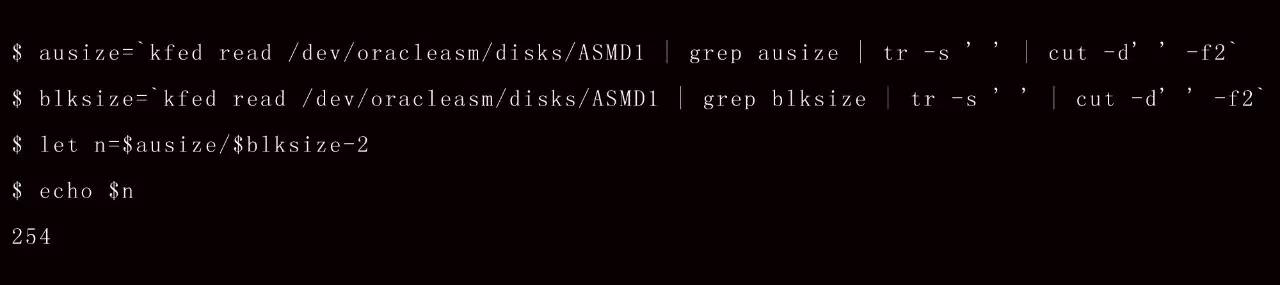

ASM从11.1.0.7版本开始，磁盘头块的信息会自动备份到AU1的倒数第二个ASM元数据块中。知道AU的块大小和ASM元数据块的大小后，就能找到倒数第二个块的块编号。通过kfed工具可以从块头中读取到这些信息，并计算出AU1的倒数第二个块的块编号。

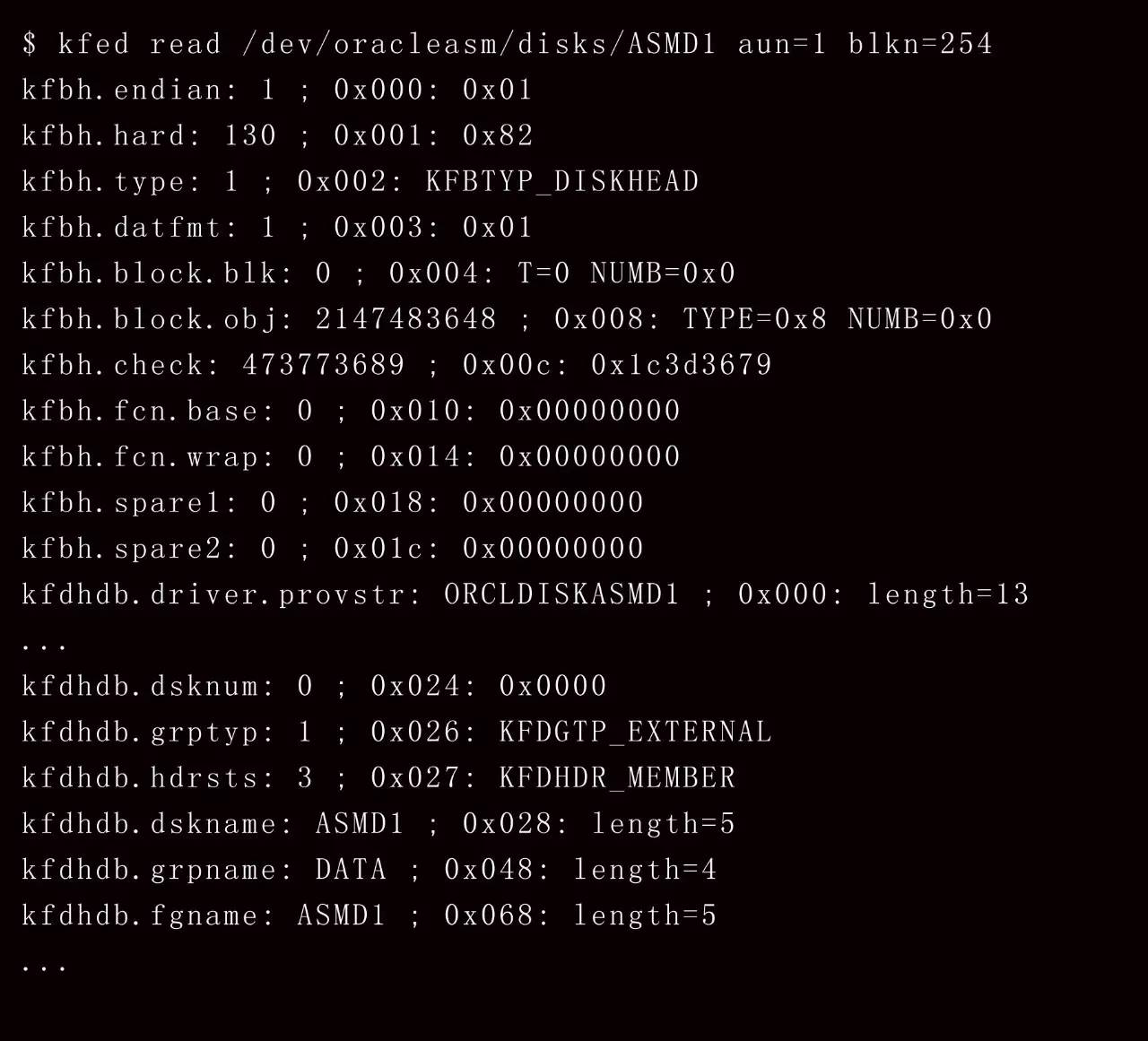

能够看到与AU0的元数据块0相同的内容。当磁盘头被破坏或者丢失时，这个备份将是非常有用的。只需要运行kfed repair [磁盘名]命令即可修复，如果AU大小不是默认的1MB，还需要指定AU大小的具体值。 如果怀疑ASM的磁盘头出现故障，最好寻求Oracle技术支持人员的帮助，而不是独自进行操作。

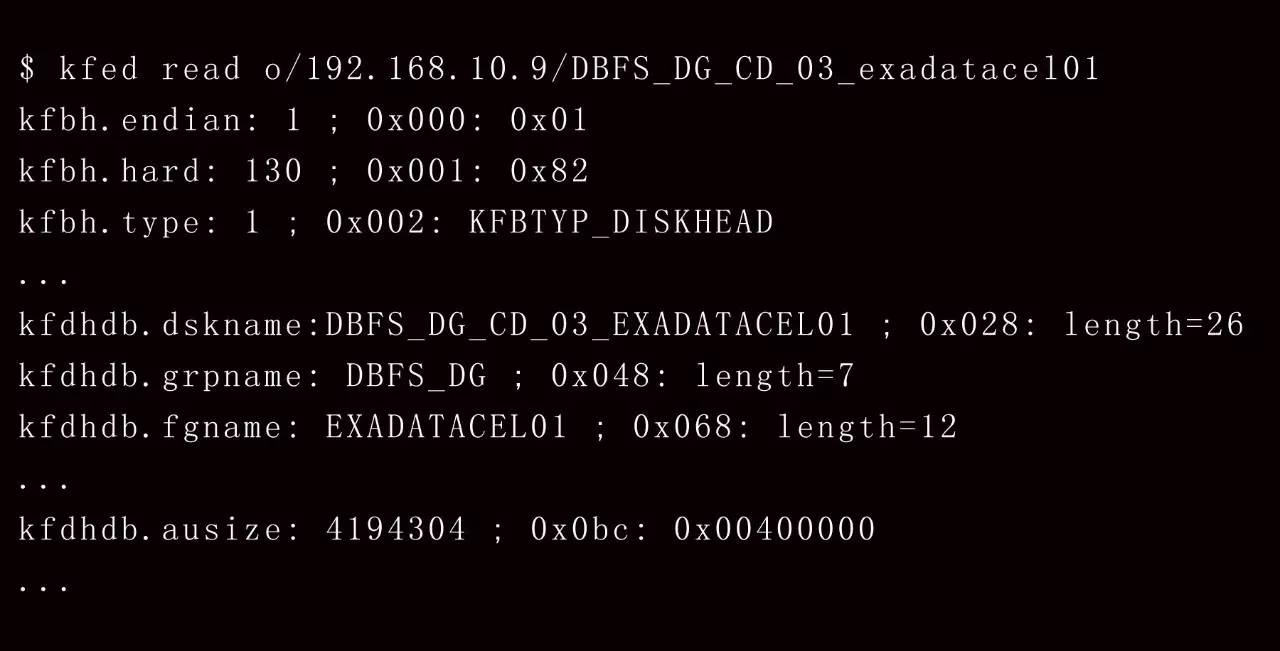

Exadata中的ASM磁盘并不是以设备名的方式给操作系统使用。它们使用专用的名称格式 o/[存储节点IP]/[磁盘名].kfed工具支持这种名称格式，所以kfed可以在exadata环境中使用。查看Exadata磁盘的ASM磁盘头：

ASM磁盘头中部分Exadata专用属性如下:

ASM磁盘名由磁盘组名 (DBFS_DG)，存储节点磁盘标识(CD)，存储节点磁盘编(3)号和存储节点名(exadatacel01)构成。失败组的名字与存储节点的名字相同.Exadata环境中默认的AU大小是4MB。
