执行计划缓存，Prepared Statement性能跃升的秘密

GaussDB数据库 2023-06-01

579

本文作者

王雄，华为云数据库内核高级技术专家。擅长数据库优化器内核研发，10多年数据库内核研发经验，曾参与多个TP以及AP数据库的研发工作。

引言

在数据库系统中，SQL（Structured Query Language）语句输入到系统后，一般要经历：词法语法解析(parse)、重写（resolve）、优化（optimize）、执行(execute)的过程。词法语法分析、重写和优化，这三个阶段会生成SQL语句的执行计划 (plan)。当SQL语句存在多种执行计划的时候，优化器会从这许多的执行计划中挑选出一个它认为最优的（通常是占用系统资源最少的，包括CPU以及IO等）作为最终的执行计划供执行器执行。生成执行计划的过程会消耗较多的时间，特别是存在许多可选的执行计划时。

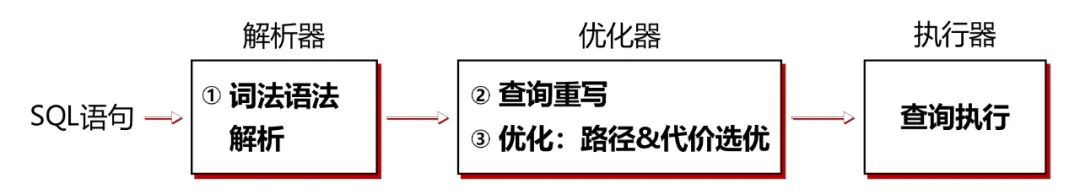

下图为SQL语句执行：

Prepared Statement是将SQL语句中的值用占位符替代，可以视为将SQL语句模板化或者说参数化。当执行PREPARE语句时，传统MySQL将对指定的语句进行词法语法解析和重写，如上图①②。该阶段称为预编译阶段。Prepared Statement的优势在于一次编译、多次运行，省去了预编译阶段需要的时间。随后发出EXECUTE命令时，MySQL将对编译阶段生成的结构执行优化，即上图的③，生成对应的执行计划并执行，把输出结果返回到客户端。例如：

PREPARE stmt FROM ‘SELECT * FROM t WHERE t.a = ?’;
SET @var = 2;
EXECUTE stmt USING @var;

传统MySQL的Prepared Statement只会节省SQL语句的解析及重写过程需要的时间，但是对于一条SQL语句，如文章开头所述，优化SQL语句并生成执行计划需要耗费大量的资源以及时间。如果能将该Prepared Statement语句对应的最终执行计划进行缓存，当执行EXECUTE语句的时候，就可以直接使用已缓存的执行计划，从而跳过SQL语句生成执行计划的整个过程，进而可以提高语句的执行性能。为此，GaussDB(for MySQL) 提供了Prepared Statement执行计划缓存特性。

接下来一起看一下GaussDB(for MySQL)是如何对执行计划进行缓存并加速Prepared Statement性能的。

执行计划缓存工作原理

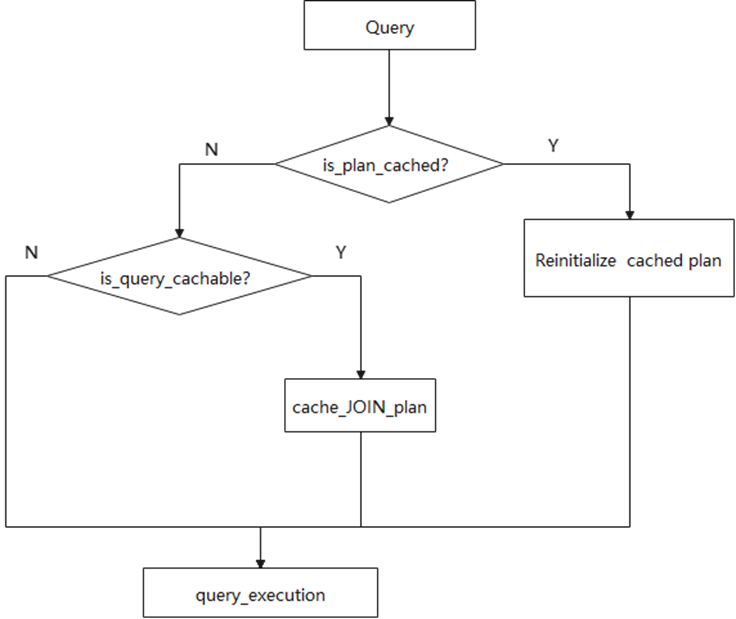

GaussDB(for MySQL)对Prepared Statement执行计划进行缓存的基本原理和流程如下图所示：

1) 响应EXECUTE，执行查询。

2) 通过is_plan_cached过程来查看当前Query的执行计划是否已经被缓存。

3) 如果已经被缓存，优化器将对当前的Query缓存的执行计划进行初始化，根据执行计划的上下文还原执行计划，然后利用还原的执行计划继续执行。

4) 如果没有被缓存，在执行完Query优化生成执行计划之后，通过is_query_cachable过程验证当前执行计划是否可以被缓存。

5) 如果满足缓存条件，执行计划将会被缓存（调用cache_JOIN_plan），以便以后的EXECUTE语句可以利用该缓存的计划进行执行。

6) 如果不能缓存，通过传统的MySQL执行流程（优化，生成执行计划然后执行）执行EXECUTE语句。

执行计划缓存管理

执行计划缓存功能开关

GaussDB(for MySQL)引入了一个新的系统参数rds_plan_cache来开关Prepared Statement执行计划缓存功能。

rds_plan_cache：该参数可以设置为ON/OFF。分别代表开启和关闭执行计划缓存。该参数是Session/Global级别的参数。

查看执行计划缓存情况

GaussDB(for MySQL)提供了两个状态变量供用户查看或者验证Prepared Statement执行计划是否被缓存，以及在执行时是否命中了缓存的执行计划。

cached_plan_count：显示有多少个Prepared Statement缓存了执行计划。这是一个Global级别的状态变量。

cached_plan_hits：显示EXECUTE执行过程中命中了缓存的执行计划的次数。这是一个Session/Global状态。

下面举例来看一下Prepared Statement是如何利用了执行计划缓存特性的：

SET @a = 'two';
SET @b = 3;
PREPARE stmt FROM "SELECT * FROM t1 WHERE b = ? AND c = ?";
EXECUTE stmt USING @a,@b;

执行结果如下：

a b c
6 two 3

再次执行Prepared Statement：

EXECUTE stmt USING @a,@b;
a b c
6 two 3

第三次执行Prepared Statement：

execute stmt using @a,@b;
a b c
6 two 3

通过cached_plan_count和cached_plan_hits查看stmt执行计划是否被缓存，以及在执行时是否命中了缓存的执行计划。

SHOW SESSION STATUS LIKE "cached_plan%";

显示结果如下：

Variable_name Value
Cached_plan_count 1
Cached_plan_hits 2

从显示结果可以看出，第一次执行EXECUTE语句的时候，Prepared Statement对执行计划进行了缓存，即可以看到Cached_plan_count为1；之后执行两次EXECUTE语句，都命中了执行计划缓存，所以可以看到Cached_plan_hits变成了2。

缓存的执行计划如何失效

为了保持当前缓存的执行计划是尽可能最优的，GaussDB(for MySQL)定义了如下规则来对当前缓存的计划进行失效，并重新生成执行计划：

1. 执行计划相关表的记录数更改超过总记录数的20%。这意味着当前表的记录数如果插入/删除超过20%的记录，当前缓存计划将失效并在优化后重新缓存。注：记录数是根据统计数据估计的。所以最好先对表进行Analyze。

2. 表定义进行了更改。例如，执行计划相关表上进行的DDL将导致缓存计划无效，并在优化后重新缓存。

3. 如果系统变量Optimizer_switch中影响执行计划生成的选项值进行了更改，则缓存的计划将失效，并在优化后重新缓存。

4. 系统字符集发生变化，与缓存的计划不同时，将导致缓存计划失效，并在优化后重新缓存。

执行计划缓存功能当前的一些限制

GaussDB(for MySQL)的Prepared Statement的目的是节约查询的优化时间。对于通过并行查询优化的大查询，也就是数据量相对庞大的查询，这些查询大部分的执行时间是集中在执行计划的执行阶段。对于该类型的查询，优化时间相比执行时间而言可以忽略不计，所以GaussDB(for MySQL)没有对并行查询计划进行缓存。另外，GaussDB(for MySQL)对于Prepared statement 缓存执行计划的能力还在逐步增强中，比如当前只支持单表的SELECT查询语句，暂时还不支持UNION操作。

执行计划缓存性能测试结果

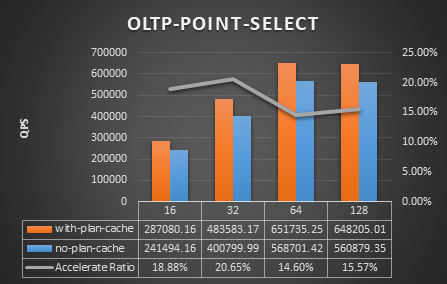

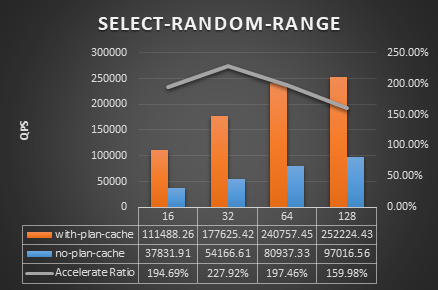

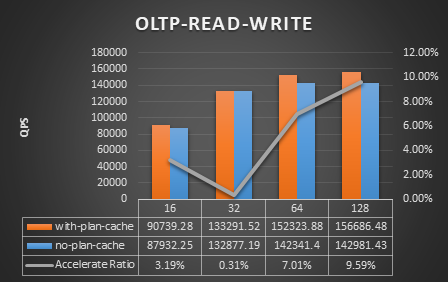

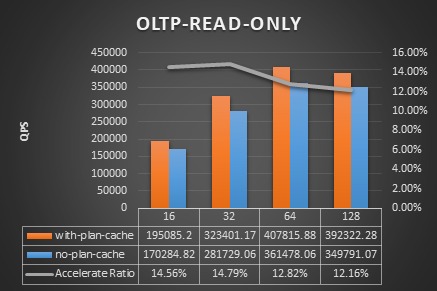

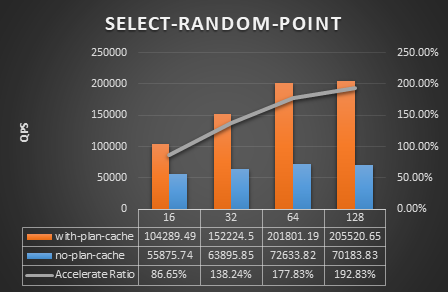

对于使用执行计划缓存和不使用执行计划缓存的场景，基于Sysbench测试集进行了性能测试对比，从测试结果可以看出，在启用执行计划缓存后，各类业务性能均有提升。注意：这些测试只代表相对数字，并不代表实际性能。

测试环境配置如下：

数据集 : 8 个表，每个表1000万行
测试服务器：Intel(R) Xeon(R) CPU E5-2690 v4 @ 2.60GHz 2 physical cores 56 processors 460G memory
