Part 15：数据文件和块存储结构
| 内容1 | 表的OID与数据文件对应关系 |
| 内容2 | PostgreSQL数据文件存储方式 |
| 内容3 | 数据文件、空闲空间地图和可见性地图 |
| 内容4 | 块空间使用方法 |
对象OID与数据文件对应关系
· 作为数据库对象的表和索引在内部由各个oid管理，而这些数据文件则由变量relfilenode管理。
· 表和索引的relfilenode值开始时基本上（但并不总是）与相应的oid匹配
sampledb=# SELECT relname, oid, relfilenode FROM pg_class WHERE relname = 'sampletbl';relname | oid | relfilenode-----------+-------+-------------sampletbl | 18740 | 18740(1 row)
$ cd $PGDATA$ ls -labase/16384/18740 -rw------- 1 postgres postgres 8192 Apr 21 10:21 base/16384/18740
· TRUNCATE、REINDEX、CLUSTER等操作会造成relfilenode号的改变，因为先删除原来的数据文件，再创建一个新的会更快。
sampledb=# SELECT relname, oid, relfilenode FROM pg_classWHERE relname = 'sampletbl';relname | oid | relfilenode-----------+-------+-------------sampletbl | 18740 | 18812(1 row)
· 使用内置函数pg_relation_file path查看表的文件路径：
sampledb=# SELECT pg_relation_filepath('sampletbl');pg_relation_filepath----------------------base/16384/18812(1 row)
$ cd $PGDATA$ ls -la -h base/16384/19427*-rw------- 1 data/base/16384/19427-rw------- 1 data/base/16384/19427.1
相关联的其它数据文件
· 空闲空间地图和可见性地图（‘_fsm’和‘_vm’):
$ cd $PGDATA$ ls -la base/16384/18751*-rw------- 1 base/16384/18751-rw------- 1 base/16384/18751_fsm-rw------- 1 base/16384/18751_vm
· 当insert操作时空闲空间文件用来查看哪些数据块有空闲空间存放新行
· 当进行vacuum操作时可见性地图文件用来提高操作的效率
· 相关的三类文件在内部称为每个关系的分岔（fork）；数据文件的fork号为0、空闲空间文件fork号为1，可见性地图文件的fork号为2。
数据块内部结构

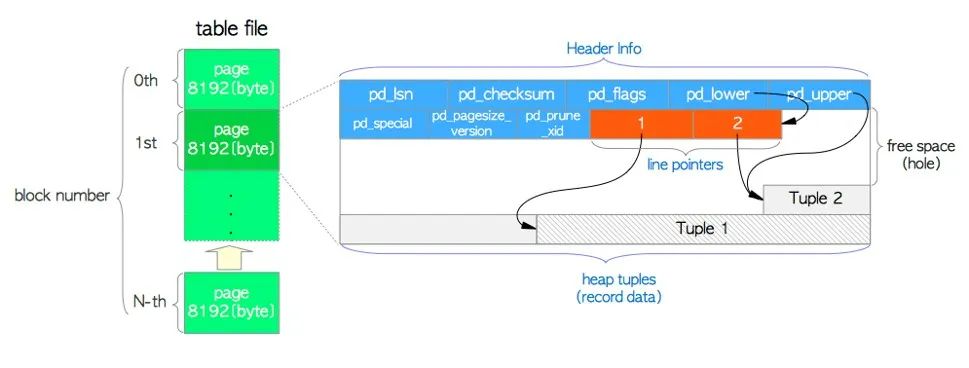

· 数据文件内部布局
固定长度的页（或块），默认值为8192字节（8kb）
页面的内部布局取决于数据文件类型
· 表中的页包含以下三种数据：
header data -由page header data结构定义的头数据在页面的开头分配。它的长度为24字节，包含有关该页的一般信息。结构的主要变量如下页所述。
line pointer(s) -行指针为4字节长，并保存指向每个堆行的指针。它也被称为项指针。行指针形成一个简单的数组，它起到元组索引的作用。每个索引从1开始按顺序编号，称为偏移量编号。当一个新的行被添加到页面中时，一个新的行指针也被推到数组中以指向新的行
heap tuple(s) -堆元组（行）是记录数据本身。它们从页面底部开始按顺序堆叠。因为PostgreSQL需要同时了解并发控制（CC）和WAL。
INSERT操作

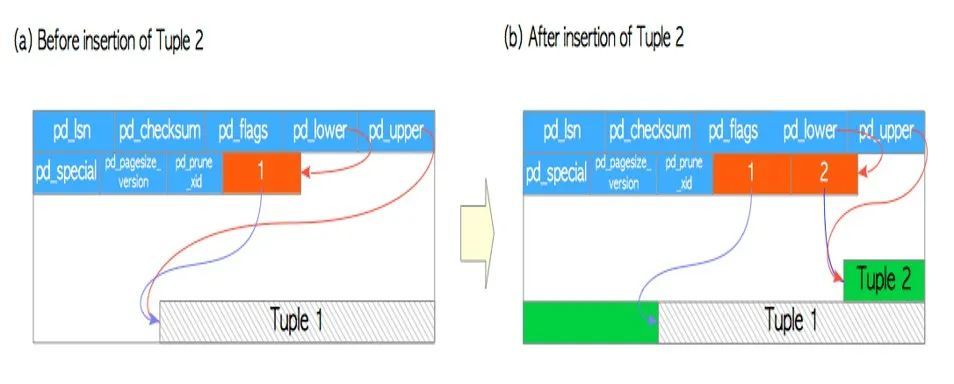

· Writing Heap Tuples：
UPDATE操作

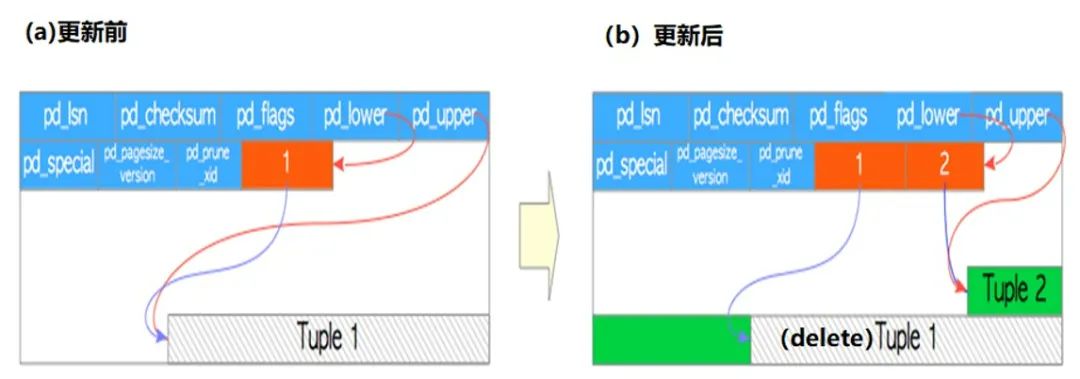

· 更新一行记录：
update操作时，数据库的操作过程是先delete后insert，被删除的行空间不会立刻释放，vacuum操作时会释放。
读操作

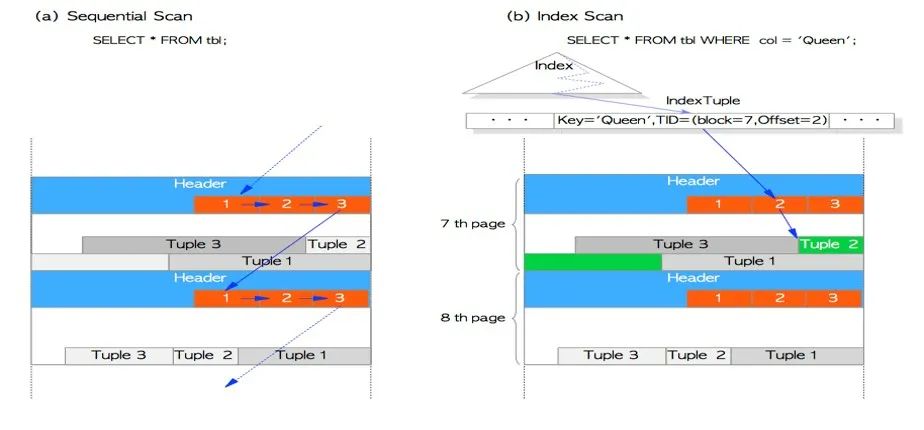

· Reading Heap Tuples：
