openGauss DMS源代码阅读记录

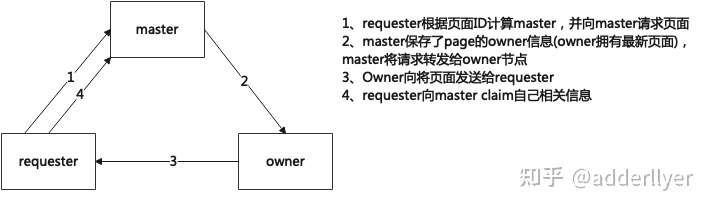

节点请求页面流程概括：

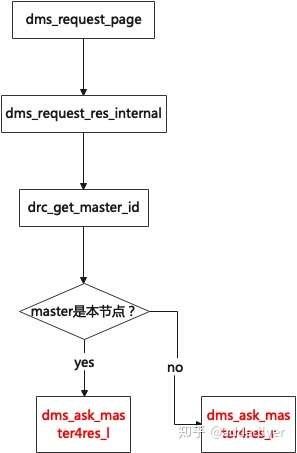

详细流程：

总体来说分为两种情况：

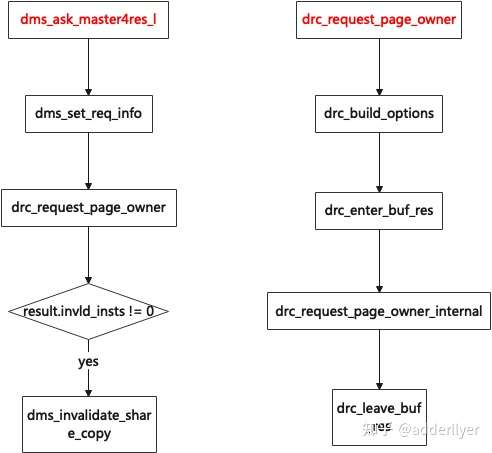

请求页面的master是requester

在本地查找page owner（这里的owner是向master注册并拥有该页面的最新版本），找到该页面owner，master将请求转发给owner节点

请求页面的master不是requester

1、根据pageID获取master节点的相关信息，并向master节点发送请求，

2、master收到requester请求后通过DRC获取page的owner，并将请求转发给owner节点

细节：

drc：是如何保存页面的信息的？

关键数据结构

1、drc_buf_res_t（描述了一个资源，是page或者是lock）

/*
 * page buffer resource DRC management structure.
 */
typedef struct st_drc_buf_res {
    bilist_node_t   node;               /* used for link drc_buf_res_t in free list or bucket list, must be first */
    uint64          copy_insts;          /* bitmap for owners, for S mode, more than one owner may exist */
    spinlock_t      lock;
    atomic32_t      count;              /* for lock */
    uint8           claimed_owner;      /* owner */
    uint8           lock_mode;          /* current DRC lock mode */
    uint8           last_edp;           /* the newest edp instance id */
    uint8           type;               /* page or lock */
    bool8           in_recovery;        /* in recovery or not */
    bool8           copy_promote;       /* copy promote to owner, can not release, may need flush */
    uint16          part_id;            /* which partition id that current page belongs to */
    bilist_node_t   part_node;          /* used for link drc_buf_res_t that belongs to the same partition id */
    uint64          edp_map;            /* indicate which instance has current page's EDP(Earlier Dirty Page) */
    uint64          lsn;                /* the newest edp LSN of current page in the cluster */
    uint32          ver;
    uint16          len;                /* the length of data below */
    uint8           recovery_skip;      /* DRC is accessed in recovery and skip because drc has owner */
    uint8           unused;
    drc_cvt_item_t  converting;         /* the next requester to grant current page to */
    bilist_t        convert_q;          /* current page's requester queue */
    char            data[DMS_RESID_SIZE];            /* user defined resource(page) identifier */
} drc_buf_res_t;

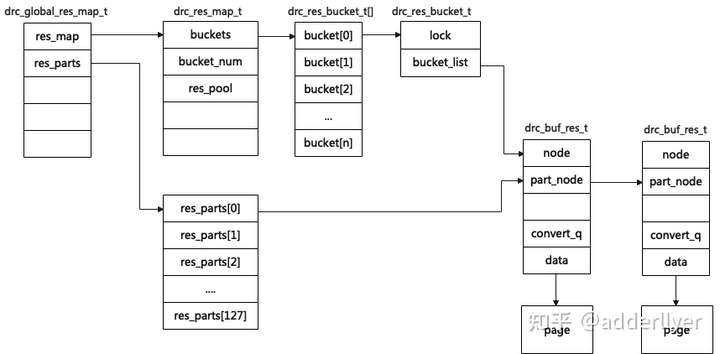

drc关键数据结构图

drc由两个不同类型的全局resource map构成，一个是page类型，一个是lock类型，上图表示了page类型全局resource map以及DRC中关键数据结构的关系，它们一起构成了节点缓存page在DRC中个管理。

接下来有如下问题需要弄清楚：

为什么需要一个在resource map的基础上，还需要做分区管理？DMS中是如何使用它们的？

在DMS源代码中查找相关使用，都在reform场景中做resource buffer的清理中使用，我想partition主要是用来按partition加速资源的的清理

static int dms_reform_drc_clean_full(void)
{
    drc_res_ctx_t *ctx = DRC_RES_CTX;
    bilist_t *part_list = NULL;

    for (uint16 part_id = 0; part_id < DRC_MAX_PART_NUM; part_id++) {
        part_list = &ctx->global_lock_res.res_parts[part_id];
        drc_release_buf_res_by_part(part_list, DRC_RES_LOCK_TYPE);
        part_list = &ctx->global_buf_res.res_parts[part_id];
        drc_release_buf_res_by_part(part_list, DRC_RES_PAGE_TYPE);
    }

    return DMS_SUCCESS;
}

流程详解

drc_create_buf_res：

1. 从res_pool中分配一个空闲的内存(drc_buf_res)，这里使用了内存预先分配与重用机制
2. 初始化drc_buf_res
3. 将drc_buf_res插入到drc_res_map中
4. 将drc_buf_res插入到drc_global_res_map中对应的partition链表中

问题：

一个page是如果根据pageID映射到哪个节点？

page如何映射到DRC中的哪个分区(partition)
