概述

OceanBase 数据库 V4.1.0 版本支持 OSS、NFS 两种备份介质，提供了备份、恢复、清理三大功能。不管是社区版还是企业版，备份恢复功能应该是一致的。

由于企业版 4.1 没有对外发布，所以本文分享的是 社区版 4.1 的备份恢复实践。

跟 3.2 版本相比， 4.1 版本在备份方面最大的变化就是支持租户级别的物理备份。备份策略依然是支持数据全量备份、增量备份和事务日志备份（即归档）。备份目录有些变化，这个以后再专门分析。

本次实践是将一个单副本架构的 OB 社区版集群里的业务租户备份，并还原到历史时间点。新租户就在当前 OB 集群中（也可以在其他独立的 OB 集群中）。OB 租户还原不支持覆盖形式恢复，可以恢复出新名字的租户。如果需要替换原租户，可以通过租户重命名的方式。

备份介质准备

OB 的备份目前支持 NFS 和 云盘 OSS 。这个参考文章：OB 企业版 3.2 备份恢复实践 (qq.com) ，这里就不再重复了。

OB 集群手动备份

本文演示的是 OB 社区版 5.7.25-OceanBase_CE-v4.1.0.0 。

OB 4.1 版本支持租户级别的备份，所以备份参数设置也改为租户级别了。

此外，加上 4.1 版本支持日志流（Log stream）设计，租户的事务日志也是独立的。所以事务日志备份也要按租户粒度开启。

配置 OB 事务日志备份参数

• 配置租户备份目录

备份目录依然是通过参数  LOG_ARCHIVE_DEST
配置。

如果是在 SYS 租户里设置业务租户的备份目录，需要加上生效范围  TENANT = obmysql
。

[root@server066 ~]$mysql -h10.0.0.66 -uroot@sys#obcedemo -P2883 -paaAA11__ -c -A oceanbase(root@10.0.0.66:2883) [oceanbase]> ALTER SYSTEM SET LOG_ARCHIVE_DEST='LOCATION=file:///backup/obbackup/' TENANT = obmysql;ERROR 9080 (HY000): the format file does not exist under the destination(root@10.0.0.66:2883) [oceanbase]> ALTER SYSTEM SET LOG_ARCHIVE_DEST='LOCATION=file:///backup/obcebackup/obmysql' TENANT = obmysql;Query OK, 0 rows affected (0.55 sec)

如果是在业务租户里，就可以直接设置。

[root@server066 ~]$mysql -h10.0.0.66 -uroot@obmysql#obcedemo -P2883 -paaAA11__ -c -A testALTER SYSTEM SET LOG_ARCHIVE_DEST='LOCATION=file:///backup/obcebackup/obmysq
l' ;

上面第一次设置备份目录，报错信息官网有解释，这个设计跟之前的备份逻辑有所变化。目录不为空时会检查是否有 Format 文件（设置过备份目录为当前目录）。

ERROR 9080 (HY000) : the format file does not exist under the destination
OceanBase 错误码：9080
错误原因：备份目的端的 Format 文件不存在。原因如下：
目的端在参与备份任务前，Format 文件被移除。
设置的目的端非空，且目的端下没有 Format 文件。
解决方式：检查备份目的端的 Format 文件是否存在，如果不存在，则此目的端已失效
。设置新的目的端时，需要将目的端的文件都清空后，再加入备份。

设置后，OB 会在备份目录生成一个  format
文件，用于校验备份目录的有效性。

[root@server066 obmysql]$ls -lrth backup/obcebackup/obmysql/
total 8.0K
drwx------. 2 nfsnobody nfsnobody 4.0K Jun 13  2023 check_file
-rw-------. 1 nfsnobody nfsnobody  141 Jun 13  2023 format.obbak

LOG_ARCHIVE_DEST
有多个属性，其中  LOCATION
是必填的，指定备份目录。BINDING
属性是可选的，默认值是  Optional
模式，另外一种值是  Mandatory
模式。选哪个取决于在事务日志备份速度赶不上事务日志生成速度时，是备份重要还是业务可用性重要。如果是备份重要，OB 会减慢或者挂起租户的事务；如果是业务可用性重要，事务日志可能被回收导致日志归档断流，从而导致备份链路设计出现缺口，影响恢复的能力。

• 配置归档目的端状态

通常第一次设置归档目的端后，状态都是  ENABLE
状态。后期也可以通过参数  LOG_ARCHIVE_DEST_STATE
暂停这个归档目录。这个应该是参考 ORACLE 设计。也许将来还会支持多个归档路径。

ALTER SYSTEM SET LOG_ARCHIVE_DEST_STATE='DEFER';

• 查看日志归档参数。

租户日志归档参数查看租户下的视图。

SELECT * FROM DBA_OB_ARCHIVE_DEST ;

在 SYS 租户则查看视图  CDB_OB_ARCHIVE_DEST
。

发起事务日志备份（归档）

可以在 SYS 租户里发起所有租户的事务日志归档，也可以指定某个租户的事务日志归档。该命令对后期创建的租户不会生效（即使租户删除重建）。

ALTER SYSTEM ARCHIVELOG TENANT = obmysql ;

也可以登录业务租户发起该租户的事务日志归档。

ALTER SYSTEM ARCHIVELOG ;

• 查看租户的事务日志归档状态

查看租户视图  DBA_OB_TENANTS
。

SELECT TENANT_ID , TENANT_NAME , TENANT_TYPE , COMPATIBILITY_MODE ,status, IN_RECYCLEBIN , TENANT_ROLE , LOG_MODE  FROM DBA_OB_TENANTS t;

业务租户结果：

SYS 租户结果：

• 关闭事务日志归档

关闭事务日志归档用  NOARCHIVELOG
命令，跟前面一样，可以在 SYS 租户和业务租户执行。

ALTER SYSTEM NOARCHIVELOG TENANT = obmysql ;

• 查看事务日志归档文件 Pieces 信息。

在 SYS 租户下查看视图  CDB_OB_ARCHIVELOG_PIECE_FILES
, 在业务租户下查看视图  DBA_OB_ARCHIVELOG_PIECE_FILES
。

SELECT dest_id, ROUND_ID ,PIECE_ID ,INCARNATION ,DEST_NO ,status, COMPRESSION  ,INPUT_BYTES_DISPLAY  ,OUTPUT_BYTES_DISPLAY ,COMPRESSION_RATIO ,FILE_STATUS ,PATH
FROM oceanbase.DBA_OB_ARCHIVELOG_PIECE_FILES ;

SELECT TENANT_ID ,DEST_ID ,ROUND_ID ,PIECE_ID ,INCARNATION ,DEST_no,STATUS ,COMPRESSION ,INPUT_BYTES_DISPLAY ,OUTPUT_BYTES_DISPLAY ,COMPRESSION_RATIO ,FILE_STATUS ,path
FROM oceanbase.CDB_OB_ARCHIVELOG_PIECE_FILES ;

• 查看事务日志归档进度信息。

在 SYS 租户下查看视图  CDB_OB_ARCHIVE_LOG
, 在业务租户下查看视图  DBA_OB_ARCHIVE_LOG
。

SELECT DEST_ID ,ROUND_ID ,INCARNATION ,DEST_NO ,STATUS ,BASE_PIECE_ID ,USED_PIECE_ID ,INPUT_BYTES_DISPLAY ,OUTPUT_BYTES_DISPLAY ,COMPRESSION ,COMPRESSION_RATIO ,COMMENT , `PATH`
FROM oceanbase.DBA_OB_ARCHIVELOG ;

SELECT TENANT_ID ,DEST_ID ,ROUND_ID ,INCARNATION ,DEST_NO ,STATUS ,BASE_PIECE_ID ,USED_PIECE_ID ,INPUT_BYTES_DISPLAY ,OUTPUT_BYTES_DISPLAY ,COMPRESSION ,COMPRESSION_RATIO ,COMMENT ,`PATH`
FROM oceanbase.CDB_OB_ARCHIVELOG l ;

• 查看事务日志归档历史

在 SYS 租户查看视图  CDB_OB_ARCHIVELOG_SUMMARY
,在业务租户查看视图  DBA_OB_ARCHIVELOG_SUMMARY
。

这个字段跟上面一样，不重复展示了。

发起数据备份

• 设置数据备份目录。

数据备份目录参数是  DATA_BACKUP_DEST
,也支持在 SYS 租户和业务租户下设置两种方法。

下面在业务租户下设置。

ALTER SYSTEM SET DATA_BACKUP_DEST = 'file:///backup/obcebackup/obmysql_data'；

(root@10.0.0.66:2883) [test]> ALTER SYSTEM SET DATA_BACKUP_DEST = 'file:///backup/obcebackup/obmysql_data';
ERROR 4009 (58030): IO error
(root@10.0.0.66:2883) [test]> ALTER SYSTEM SET DATA_BACKUP_DEST = 'file:///backup/obcebackup/obmysql_data';
Query OK, 0 rows affected (0.12 sec)

第一次报错的原因是新增的目录没有读写权限。需要在 NFS Server 上将新增目录  owner
设置为  nfsnobody
。

• 查看数据备份目录信息

在 SYS 租户可以查看视图  CDB_OB_BACKUP_PARAMETER
，在业务租户查看视图  DBA_OB_BACKUP_PARAMETER
。

SELECT * FROM oceanbase.CDB_OB_BACKUP_PARAMETER ;

这两个视图字段略显单薄，后面估计还会进一步丰富。

• 发起全量数据备份

首先全量数据备份之前要自己确认事务日志归档已经打开。

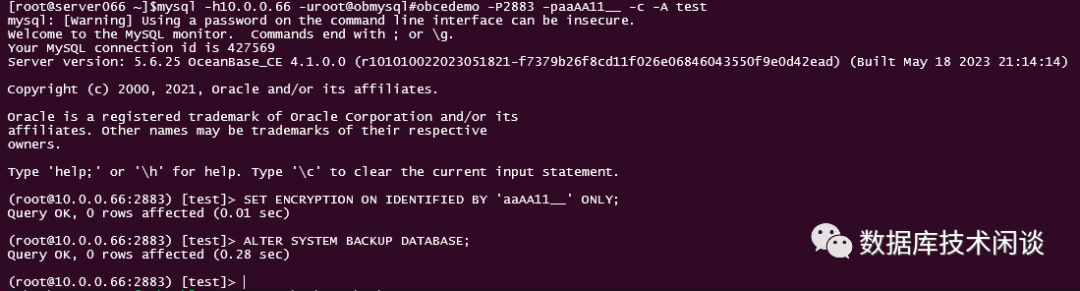

备份之前也可以在会话级别设置密码。

SET ENCRYPTION ON IDENTIFIED BY 'aaAA11__' ONLY;

全量备份可以在 SYS 租户里发起，指定所有租户或者某个租户。也可以在业务租户里发起。这里我选用先在业务租户下发起备份。

ALTER SYSTEM BACKUP DATABASE;

再到 SYS 租户发起一次全量备份和增量备份。

mysql -h10.0.0.66 -uroot@sys#obcedemo -P2883 -paaAA11__ -c -A oceanbase


ALTER SYSTEM BACKUP TENANT = obmysql ;
ALTER SYSTEM BACKUP INCREMENTAL TENANT = obmysql ;

• 查看备份进度和历史。

在 SYS 租户查看视图  CDB_OB_BACKUP_JOBS
和  CDB_OB_BACKUP_TASKS
, 在业务租户查看视图  DBA_OB_BACKUP_JOBS
和  DBA_OB_BACKUP_TASKS
。这些视图也有响应的历史视图。

这里我在业务租户查询。

SELECT jh.JOB_ID ,jh.INCARNATION ,jh.BACKUP_SET_ID ,jh.INITIATOR_TENANT_ID ,jh.EXECUTOR_TENANT_ID , jh.PLUS_ARCHIVELOG , jh.BACKUP_TYPE , jh.JOB_LEVEL , jh.ENCRYPTION_MODE ,jh.START_TIMESTAMP ,jh.END_TIMESTAMP , jh.STATUS , jh.`RESULT` , jh.COMMENT
, th.task_ID, th.INPUT_BYTES , th.OUTPUT_BYTES , th.`RESULT` , th.`PATH`
FROM DBA_OB_BACKUP_JOBS jh, DBA_OB_BACKUP_TASKS th
WHERE jh.JOB_ID =th.JOB_ID AND jh.BACKUP_SET_ID  = th.BACKUP_SET_ID
;




SELECT jh.JOB_ID ,jh.INCARNATION ,jh.BACKUP_SET_ID ,jh.INITIATOR_TENANT_ID ,jh.EXECUTOR_TENANT_ID , jh.PLUS_ARCHIVELOG , jh.BACKUP_TYPE , jh.JOB_LEVEL , jh.ENCRYPTION_MODE ,jh.START_TIMESTAMP ,jh.END_TIMESTAMP , jh.STATUS , jh.`RESULT` , jh.COMMENT
, th.task_ID, th.INPUT_BYTES , th.OUTPUT_BYTES , th.`RESULT` , th.`PATH`
FROM DBA_OB_BACKUP_JOB_HISTORY jh, DBA_OB_BACKUP_TASK_HISTORY th
WHERE jh.JOB_ID =th.JOB_ID AND jh.BACKUP_SET_ID  = th.BACKUP_SET_ID
;

（可选）停止备份

如果数据库很大，备份时间很久，中间想取消，可以发命令：CANCEL BACKUP
。

这个就不演示了。

OB 集群手动恢复

OB 4.1 版本的恢复依然是租户粒度的恢复，需要提前准备新租户的资源池，（可选）设置加密信息等。

准备恢复租户的资源池

首先查看当前租户剩余资源。

select svr_ip, CPU_CAPACITY,  (CPU_CAPACITY-CPU_ASSIGNED) CPU_FREE
  , round(MEM_CAPACITY/1024/1024/1024) MEM_CAPACITY_GB, round((MEM_CAPACITY-MEM_ASSIGNED)/1024/1024/1024,2) MEM_FREE_GB
  , round(DATA_DISK_CAPACITY/1024/1024/1024) DATA_CAPACITY_GB,  round((DATA_DISK_CAPACITY-DATA_DISK_IN_USE)/1024/1024/1024,2) DATA_FREE_GB
  , round(DATA_DISK_CAPACITY/1024/1024/1024) LOG_CAPACITY_GB, round((LOG_DISK_CAPACITY-LOG_DISK_IN_USE)/1024/1024/1024,2) LOG_FREE_GB
    from GV$OB_SERVERS ;

内存资源没有剩余。

先创建一个用于检验的表，然后再删除这个业务租户释放一些资源。

[root@server066 ~]$mysql -h10.0.0.66 -uroot@obmysql#obcedemo -P2883 -paaAA11__ -c -A test
<...>
Type 'help;' or '\h' for help. Type '\c' to clear the current input statement.




(root@10.0.0.66:2883) [test]> create table t_backup(id bigint not null auto_increment primary key, c1 varchar(100) , c2 timestamp default current_timestamp );
Query OK, 0 rows affected (0.88 sec)




(root@10.0.0.66:2883) [test]> insert into t_backup(c1) values('test ob 4.1 backup and restore');
Query OK, 1 row affected (0.41 sec)




(root@10.0.0.66:2883) [test]> insert into t_backup(c1) values('test ob 4.1 backup and restore 2 ');
Query OK, 1 row affected (0.03 sec)




(root@10.0.0.66:2883) [test]> select * from t_backup;
+----+-----------------------------------+---------------------+
| id | c1                                | c2                  |
+----+-----------------------------------+---------------------+
|  1 | test ob 4.1 backup and restore    | 2023-06-13 11:47:11 |
|  2 | test ob 4.1 backup and restore 2  | 2023-06-13 11:48:08 |
+----+-----------------------------------+---------------------+
2 rows in set (0.01 sec)

恢复目标是恢复到时间点：2023-06-13 11:48:00
。

直接在 OCP-Express 里删除了租户。确认租户已经删除。

(root@10.0.0.66:2883) [oceanbase]> select tenant_id,tenant_name,status from __all_tenant;
+-----------+-------------+--------+
| tenant_id | tenant_name | status |
+-----------+-------------+--------+
|         1 | sys         | NORMAL |
|      1001 | META$1002   | NORMAL |
|      1002 | ocp         | NORMAL |
+-----------+-------------+--------+
3 rows in set (0.01 sec)

再次确认剩余可分配资源。

创建用于恢复的租户的资源池。

CREATE RESOURCE UNIT b_4c2g MAX_CPU 4, MEMORY_SIZE = '2G', MAX_IOPS 10240, MIN_IOPS=10240;
CREATE RESOURCE POOL restore_pool unit = 'b_4c2g', unit_num = 1, zone_list = ('
zone1');

开始不完全恢复

恢复新租户到时间点：2023-06-13 11:48:00
。

• （可选）设置解密密码。

如果备份中使用了密码，这里就需要设置解密密码。否则后面恢复的时候会报错提示密码不对。

SET DECRYPTION IDENTIFIED BY 'aaAA11__' ;

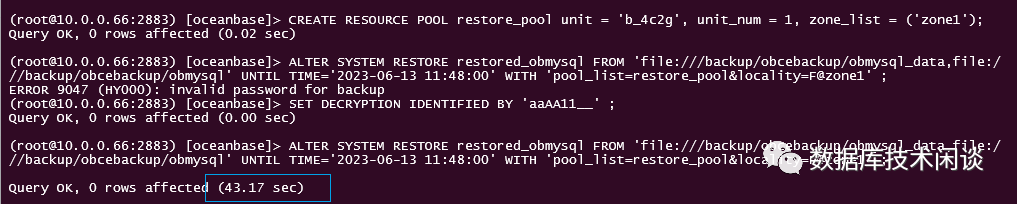

• 恢复租户到指定时间点。

ALTER SYSTEM RESTORE restored_obmysql FROM 'file:///backup/obcebackup/obmysql_data,file:///backup/obcebackup/obmysql' UNTIL TIME='2023-06-13 11:48:00' WITH 'pool_list=restore_pool&locality=F@zone1' ;

跟 3.2 版本恢复不同的是，4.1 版本的恢复命令会阻塞一会，原因不明。

• 查看恢复进度和详情

在 SYS 租户查看视图  CDB_OB_RESTORE_PROGRESS
和  CDB_OB_RESTORE_HISTORY
。

SELECT p.TENANT_ID , p.JOB_ID , p.RESTORE_TENANT_ID , p.RESTORE_TENANT_NAME , p.BACKUP_TENANT_ID , p.BACKUP_TENANT_NAME, p.BACKUP_CLUSTER_NAME , p.BACKUP_DEST , p.RESTORE_OPTION , p.STATUS , p.START_TIMESTAMP , p.BACKUP_SET_LIST , p.BACKUP_PIECE_LIST , p.TOTAL_BYTES_DISPLAY , p.FINISH_BYTES_DISPLAY
FROM CDB_OB_RESTORE_PROGRESS p ;




SELECT h.TENANT_ID , h.JOB_ID , h.RESTORE_TENANT_ID , h.RESTORE_TENANT_NAME , h.BACKUP_TENANT_ID , h.BACKUP_TENANT_NAME, h.BACKUP_CLUSTER_NAME , h.BACKUP_DEST , h.RESTORE_OPTION , h.STATUS , h.START_TIMESTAMP , h.BACKUP_SET_LIST , h.BACKUP_PIECE_LIST , h.TOTAL_BYTES_DISPLAY , h.FINISH_BYTES_DISPLAY
FROM CDB_OB_RESTORE_HISTORY h ;

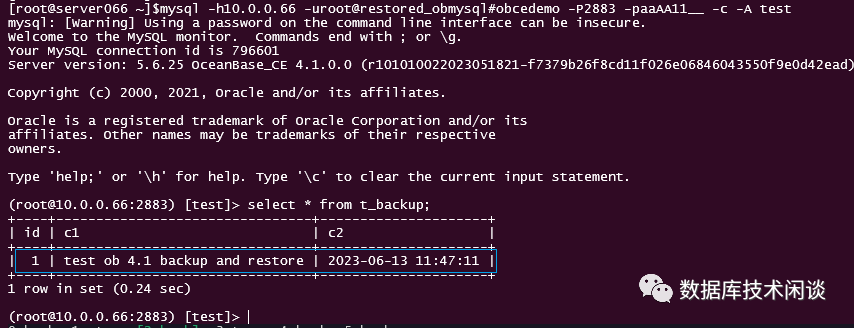

验证恢复结果

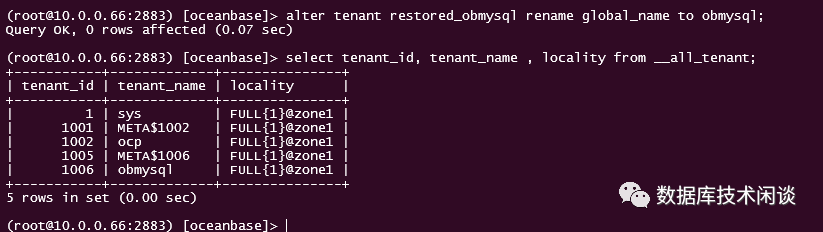

alter tenant restored_obmysql rename global_name to obmysql;
select tenant_id, tenant_name , locality from __all_tenant;

总结
