如何通过 kubernetes ingress 或者 istio ingressgateway 来暴露 TCP 的服务

点击上方“程序猿技术大咖”，关注并选择“设为星标”

在 kubernetes 或 istio 应用中，一般都是通过 kubernetes ingress 或者 istio ingressgateway 来暴露 HTTP/HTTPS 的服务。但是在实际应用中，还是有不少应用是TCP长连接的，这个是否也是可以通过 ingress 来暴露呢？

本文将讲述如何通过 kubernetes ingress 或者 istio ingressgateway 来暴露 TCP 的服务。

1、部署示例服务

1. 1. 部署一个 tcp-echo 服务, 用于验证通过 kubernetes ingress 或 istio ingressgateway 来访问 tcp 服务。

   执行命令 kubectl apply -f tcp-echo.yaml
    部署 tcp-echo 服务:

   # tcp-echo.yaml
   apiVersion: v1
   kind: Service
   metadata:
      name: tcp-echo
      labels:
         app: tcp-echo
         service: tcp-echo
   spec:
      ports:
      - name: tcp
        port: 9000
      - name: tcp-other
        port: 9001
      # Port 9002 is omitted intentionally for testing the pass through filter chain.
      selector:
         app: tcp-echo
   ---
   apiVersion: apps/v1
   kind: Deployment
   metadata:
     name: tcp-echo
   spec:
     replicas: 1
     selector:
        matchLabels:
          app: tcp-echo
          version: v1
      template:
        metadata:
          labels:
            app: tcp-echo
            version: v1
        spec:
          containers:
          - name: tcp-echo
            image: docker.io/istio/tcp-echo-server:1.2
            imagePullPolicy: IfNotPresent
            args: [ "9000,9001,9002", "hello" ]
            ports:
            - containerPort: 9000
            - containerPort: 9001



2. 2. 部署一个 sleep 服务，作为发送请求的测试客户端。

   执行命令 kubectl apply -f sleep.yaml
    部署 sleep 服务:

   # sleep.yaml
   apiVersion: v1
   kind: Service
   metadata:
     name: sleep
     labels:
       app: sleep
       service: sleep
   spec:
     ports:
     - port: 80
       name: http
     selector:
       app: sleep
   ---
   apiVersion: apps/v1
   kind: Deployment
   metadata:
     name: sleep
   spec:
     replicas: 1
     selector:
       matchLabels:
         app: sleep
     template:
       metadata:
         labels:
           app: sleep
       spec:
         terminationGracePeriodSeconds: 0
         containers:
         - name: sleep
           image: curlimages/curl
           command: ["/bin/sleep", "3650d"]
           imagePullPolicy: IfNotPresent
           volumeMounts:
           - mountPath: /etc/sleep/tls
             name: secret-volume
         volumes:
         - name: secret-volume
         secret:
           secretName: sleep-secret
           optional: true



3. 3. 部署成功后，发送一些TCP流量来确认 tcp-echo 服务已启动且正在运行。

   # 获取 sleep 的 pod名称
   $ kubectl get pods -l app=sleep
      NAME                     READY   STATUS    RESTARTS   AGE
      sleep-557747455f-gwt2j   2/2     Running   4          2d4h
   # 进入 sleep 容器内，使用 nc 命令向 tcp-echo 服务发送tcp请求
   $ kubectl exec -it sleep-557747455f-gwt2j -c sleep sh
   / $ nc -v tcp-echo 9000
   tcp-echo (10.96.141.51:9000) open
   xcbeyond
   hello xcbeyond



2、kubernetes ingress tcp

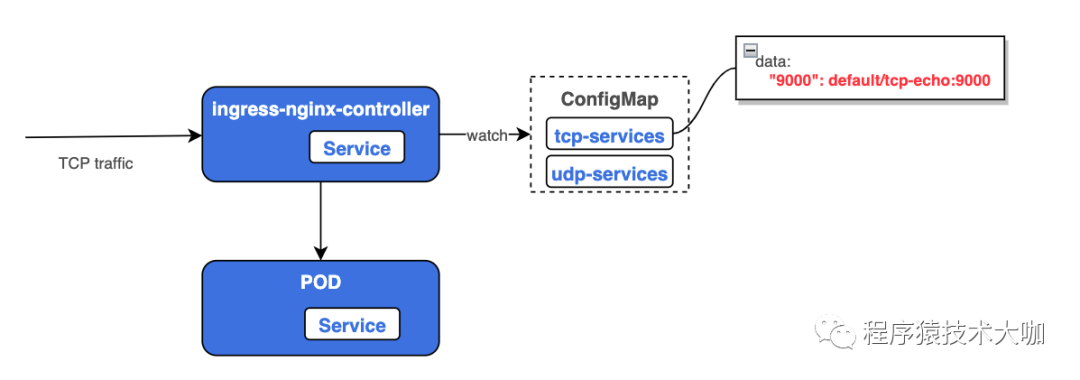

2.1 原理

Kubernetes Ingress Controller 在启动时会去watch两个configmap(一个tcp，一个 udp)，里面记录了后面需要反向代理的TCP的服务以及暴露的端口。如果里面的key-value发生变换，Ingress controller 会去更改 Nginx 的配置，增加对应的 TCP 的 listen 的 server 以及对应的后端的 upstream。

2.2 最佳实践

前提条件：

• 已安装 ingress controller。

  如果未安装，可以参考执行命令 kubectl apply -f https://raw.githubusercontent.com/kubernetes/ingress-nginx/controller-v1.7.0/deploy/static/provider/cloud/deploy.yaml
  ，完成安装。

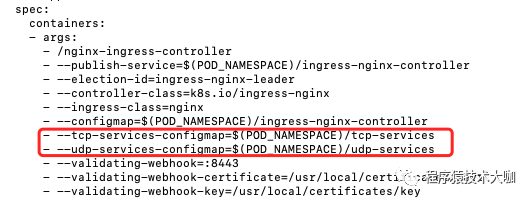

1. 1. kubernetes ingress controller 中增加需要 watch 的 configmap。

   通过命令 kubectl edit -n ingress-nginx deployment ingress-nginx-controller
   ，在 ingress-nginx-controller 中新增参数 tcp-services-configmap、udp-services-configmap，如下图所示：



2. 2. 创建对应的 configmap。

   暂时不需要配置服务。 对于已经默认创建好了对应的configmap: tcp-services, udp-services，无需再创建。

   1）执行命令 kubectl apply -f tcp-services-cm.yaml
   ，tcp-services-cm.yaml 文件内容如下：

   # tcp-services-cm.yaml
   apiVersion: v1
   kind: ConfigMap
   metadata:
     name: tcp-services
     namespace: ingress-nginx



   2）执行命令 kubectl apply -f udp-services-cm.yaml
   ，udp-services-cm.yaml 文件内容如下：

   # udp-services-cm.yaml
   apiVersion: v1
   kind: ConfigMap
   metadata:
     name: udp-services
     namespace: ingress-nginx

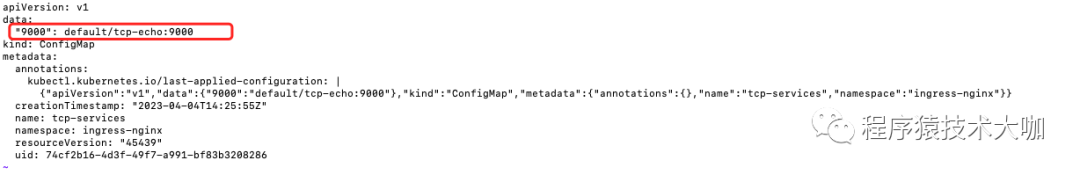

3. 3. tcp-services configmap 中配置 TCP 服务的端口。

   执行命令 kubectl edit -n ingress-nginx cm tcp-services
   , 在 data 部分新增暴露的TCP端口，格式为 <Nginx port>: <namespace/service name>:<service port>:[PROXY]:[PROXY]
   ，如下图所示：



   图例中，是将 default/tcp-echo:9000
    服务暴露到 nginx ingress 的 9000 端口。

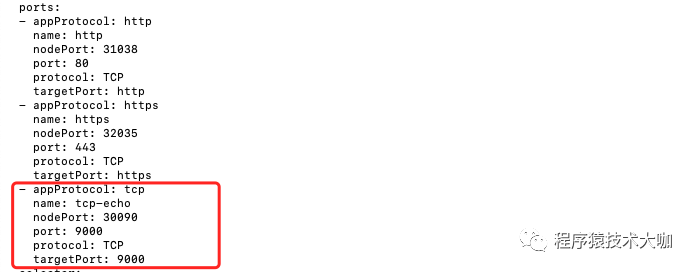

4. 4. Ingress Controller service 对外暴露 TCP 端口。

   因为 TCP 服务是需要通过端口来区分服务的，所以每个服务都需要增加一个独立端口，因此，需要给 Ingress Controller 增加新的端口来映射后端的TCP服务。

   执行命令 kubectl edit -n ingress-nginx svc ingress-nginx-controller
   ，如下图所示：



5. 5. 通过 kubernetes ingress 访问 TCP 服务。

   直接通过 Ingress Controller service 暴露的 TCP 端口（nodePort）进行访问即可。

   借助命令 nc -v <ip> <port>
    完成验证。

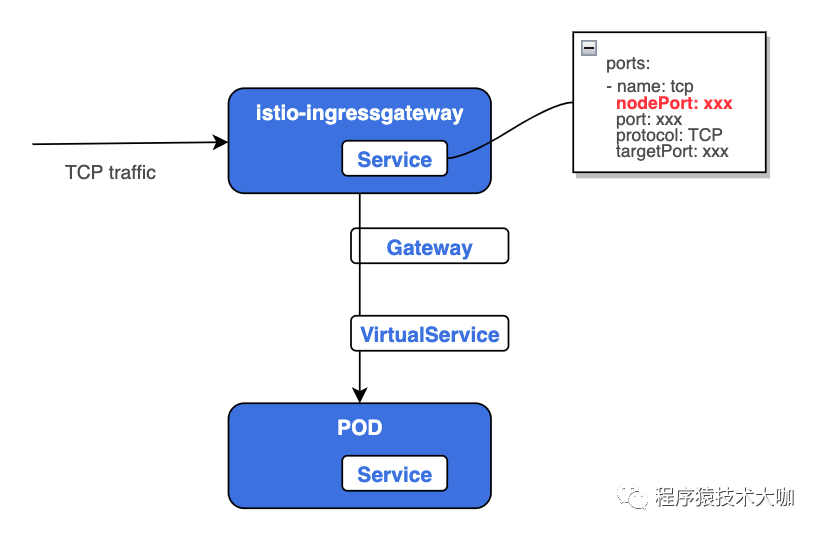

3、istio ingressgateway tcp

前提条件：

• tcp-echo 服务已注入边车。

• istio 中已部署 isito-ingressgateway 服务。

本示例中，借助 isito-ingressgateway 中默认已开启的 31400 tcp 端口，完成验证。在实际业务功能中，可单独向 isito-ingressgateway 新增多组 tcp 端口（即：在 isito-ingressgateway 的 service 中，新增 tcp 协议端口）。

1. 1. 定义 istio gateway。

   执行命令 kubectl apply -f tcp-echo-gateway.yaml
    创建服务 tcp-echo 的 gateway：

   # tcp-echo-gateway.yaml
   apiVersion: networking.istio.io/v1alpha3
   kind: Gateway
   metadata:
     name: tcp-echo-gateway
   spec:
     selector:
       istio: ingressgateway # use istio default controller
     servers:
     - port:
       number: 31400  # istio-ingressgateway tcp port
       name: tcp
       protocol: TCP
     hosts:
     - "*"



2. 2. 定义 virtualService。

   执行命令 kubectl apply -f tcp-echo-vs.yaml
    创建服务 tcp-echo 的 virtualService:

   apiVersion: networking.istio.io/v1alpha3
   kind: VirtualService
   metadata:
     name: tcp-echo-vs
   spec:
     hosts:
     - "*"
     gateways:
     - tcp-echo-gateway
     tcp:
     - match:
       - port: 31400 # istio-ingressgateway tcp port
      route:
      - destination:
        host: tcp-echo  # tcp-echo service
        port:
          number: 9000



3. 3. 通过 istio ingressgateway 访问 TCP 服务。

   直接通过 istio-ingressgateway service 暴露的 TCP 端口（nodePort）进行访问即可。

借助命令 nc -v <ip> <port>
 完成验证。

参考文章：

1. https://kubernetes.github.io/ingress-nginx/user-guide/exposing-tcp-udp-services

感谢您的阅读，也欢迎您发表关于这篇文章的任何建议，关注我，技术不迷茫！
