ZABBIX的分布式布署实战

IT那活儿 2023-07-13

299

点击上方“IT那活儿”公众号，关注后了解更多内容，不管IT什么活儿，干就完了！！！

分布式Zabbix介绍

zabbix proxy 可以代替 zabbix server 收集性能和可用性数据,然后把数据汇报给 zabbix server,并且在一定程度上分担了zabbix server 的压力。

此外，当所有agents和proxy报告给一个Zabbix server并且所有数据都集中收集时，使用proxy是实现集中式和分布式监控的最简单方法。

zabbix proxy 使用场景:

监控远程区域设备；
监控本地网络不稳定区域；
当 zabbix 监控上千设备时,使用它来减轻 server 的压力；
简化分布式监控的维护。

分布式Zabbix架构

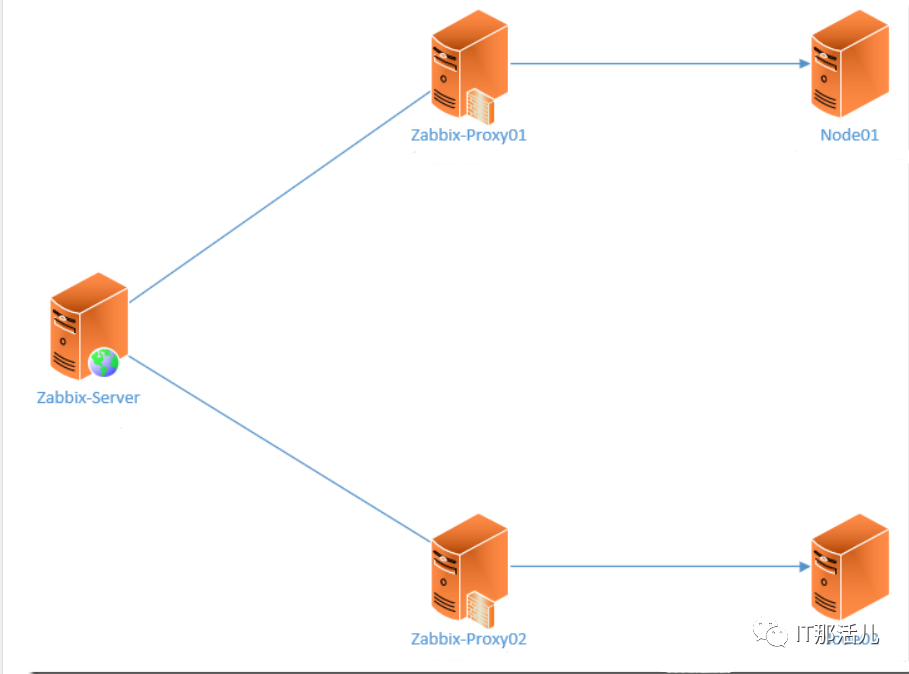

1. 架构示意图

2. 环境准备

节点主机名	IP地址	备注
zabbixserver	xx.xx.xx.xx	Zabbix服务器
zabbixproxy01	xx.xx.xx.xx	Zabbix poxy代理服务器1
zabbixproxy02	xx.xx.xx.xx	Zabbix poxy代理服务器2
node01	xx.xx.xx.xx	模拟poxy1所监控的服务器node01
node02	xx.xx.xx.xx	模拟poxy2所监控的服务器node02

可关闭防火墙和SELinux，若不关闭可进行相应端口放通。

# systemctl stop firewalld
# systemctl disable firewalld
# setenforce 0
# sed -i 's/SELINUX=enforcing/SELINUX=disabled/g' /etc/selinux/config
# vi etc/hosts #添加在server和proxy节点添加以下主机名配置
server主机 ip zabbixserver
Proxy1主机ip zabbixproxy01
Proxy2主机ip zabbixproxy02

部署Zabbix-Server

1. 安装Zabbix官方源和epel源

[root@server~]#rpm-ivh
http://repo.zabbix.com/zabbix/4.0/rhel/7/x86_64/zabbix-release-4.0-1.el7.noarch.rpm
[root@server ~]#ls /etc/yum.repos.d/

存在epel.repo epel-testing.repo zabbix.repo这三个文件。

2. 安装Zabbix Server等组件

[root@server ~]#
yum -y install zabbix-get zabbix-server-mysql zabbix-web-mysql zabbix-web zabbix-agent mariadb mariadb-server

3. 简单优化MariaDB

[root@server ~]# vi /etc/my.cnf
[mysqld]
datadir=/var/lib/mysql
socket=/var/lib/mysql/mysql.sock
symbolic-links=0
character-set-server=utf8 #设置字符集为utf8
innodb_file_per_table=1 #设置innodb的每个表文件单独存储
[mysqld_safe]
log-error=/var/log/mariadb/mariadb.log
pid-file=/var/run/mariadb/mariadb.pid
……
[root@server ~]# systemctl enable mariadb #设为开机启动
[root@server ~]# systemctl start mariadb #开启MariaDB数据

4. 设置数据库相关项

[root@server ~]# mysql_secure_installation #设置安全性，并设置数据库root密码
[root@server ~]# mysql -u root -p
MariaDB [(none)]> create database zabbix character set utf8 collate utf8_bin;
#创建数据库且字符集为utf8，使web界面显示中文不出现乱码
MariaDB [(none)]> grant all privileges on zabbix.* to zabbix@'localhost' identified by 'zxc26134';
#创建zabbix数据库和Zabbix用户，且赋予此用户拥有此数据库全部权限。
MariaDB [(none)]> flush privileges;
MariaDB [(none)]> exit;

5. 导入数据库相关表

[root@server ~]#cd /usr/share/doc/zabbix-server-mysql-4.x.x/ #进入数据库模板所在目录
[root@server zabbix-server-mysql-4.0.45]# ls

[root@server zabbix-server-mysql-4.0.45]#zcat create.sql.gz | mysql -uroot -p zabbix #
将模板数据恢复至Zabbix数据库
[root@server ~]#mysql -u zabbix -pzxc26134 zabbix -e "show tables" #
查看数据表项

6. 配置Zabbix_server.conf项

[root@server ~]# vi /etc/zabbix/zabbix_server.conf
LogFile=/var/log/zabbix/zabbix_server.log
LogFileSize=0
PidFile=/var/run/zabbix/zabbix_server.pid
DBHost=localhost #修改主机
DBName=zabbix
DBUser=zabbix
DBPassword=zxc26134 #修改DB密码(之前所创建密码)
SNMPTrapperFile=/var/log/snmptrap/snmptrap.log
Timeout=4
AlertScriptsPath=/usr/lib/zabbix/alertscripts
ExternalScripts=/usr/lib/zabbix/externalscripts
LogSlowQueries=3000

7. Server自身agent配置

[root@server ~]# vi /etc/zabbix/zabbix_agentd.conf
PidFile=/var/run/zabbix/zabbix_agentd.pid
LogFile=/var/log/zabbix/zabbix_agentd.log
LogFileSize=0
Server=本机ip
ServerActive=本机ip #主动模式，Server自身主动向自己传送数据
Hostname=zabbixserver #zabbix server web上添加自身需要用到

8. 启动Zabbix服务

[root@server ~]#systemctl enable zabbix-server #设为开机启动Zabbix服务
[root@server ~]#systemctl start zabbix-server #启动Zabbix服务
[root@server ~]#systemctl start zabbix-agent #需要监控自己，因此也开启agent
[root@server ~]#systemctl enable zabbix-agent #启动Zabbix服务

9. 配置php

[root@server ~]# vi /etc/php.ini
date.timezone= Asia/Shanghai
max_execution_time = 300
post_max_size = 16M
memory_limit = 128M
[root@server ~]# vi /etc/httpd/conf.d/zabbix.conf
Alias /zabbix /usr/share/zabbix
<Directory "/usr/share/zabbix">
    Options FollowSymLinks
    AllowOverride None
    Require all granted
    <IfModule mod_php5.c>
        php_value max_execution_time 300
        php_value memory_limit 128M
        php_value post_max_size 16M
        php_value upload_max_filesize 2M
        php_value max_input_time 300
        php_value max_input_vars 10000
        php_value always_populate_raw_post_data -1
        php_value date.timezone Europe/Riga
    </IfModule>
</Directory>

10. 启动Apache服务

[root@server ~]#systemctl start httpd.service
[root@server ~]#systemctl enable httpd.service

11. Web界面配置

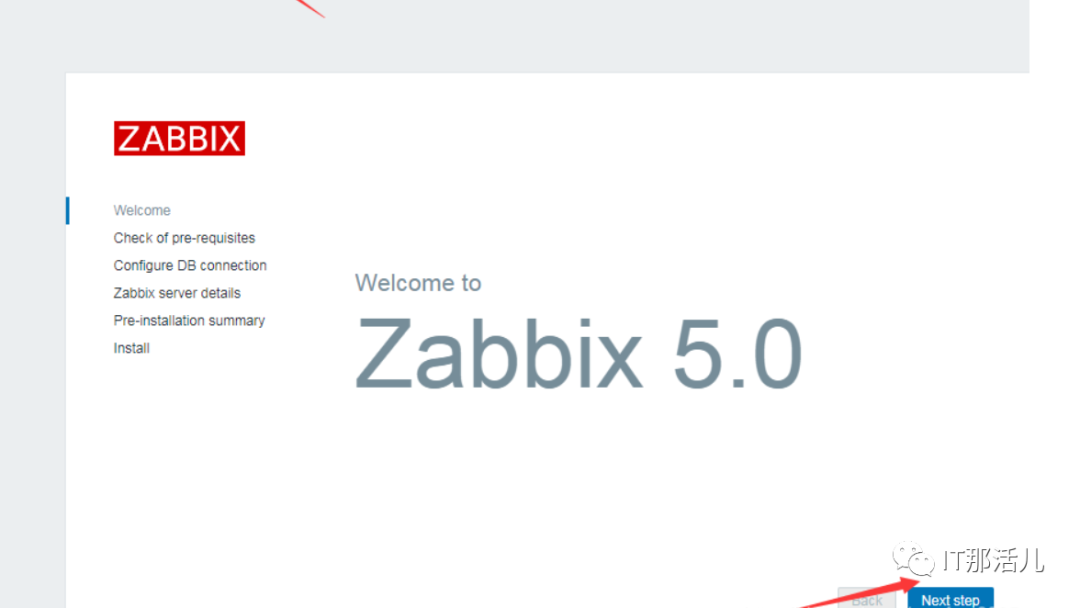

1）访问http://ip/zabbix，界面如下

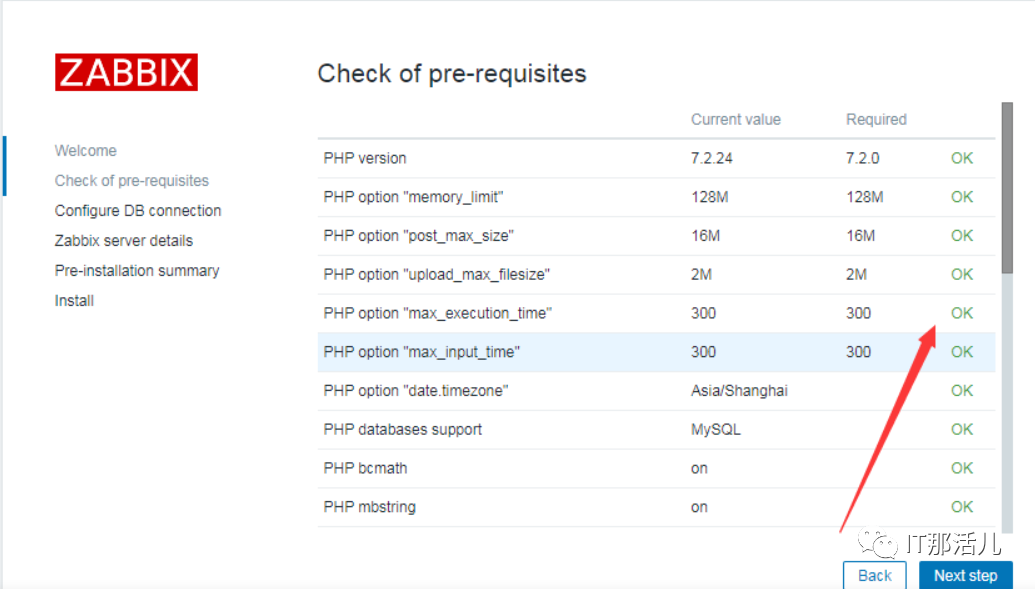

2）点击“Next step”检查组件是否OK

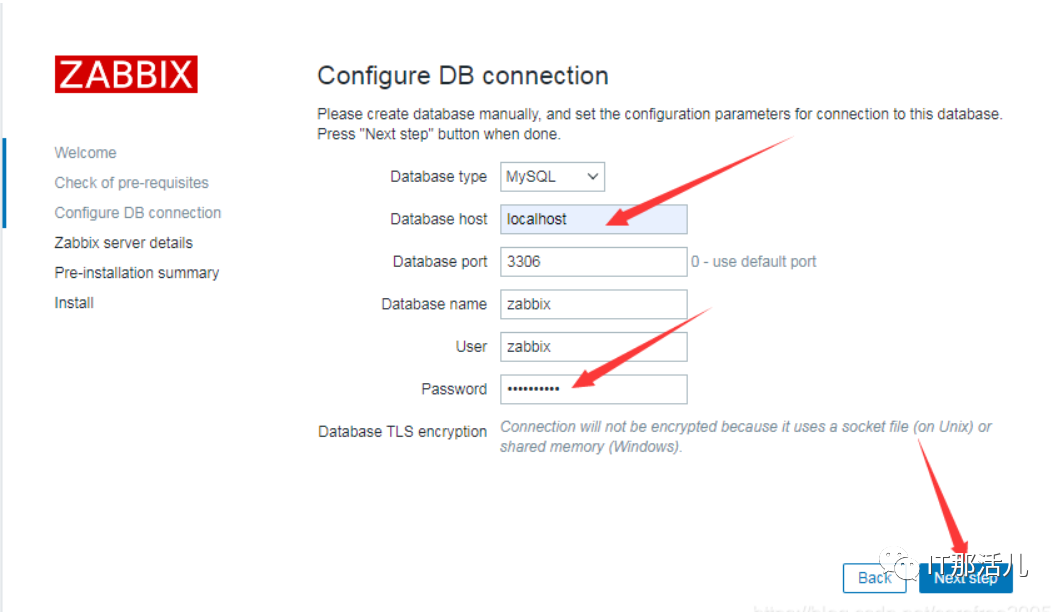

3）点击“Next step”，配置连接数据库

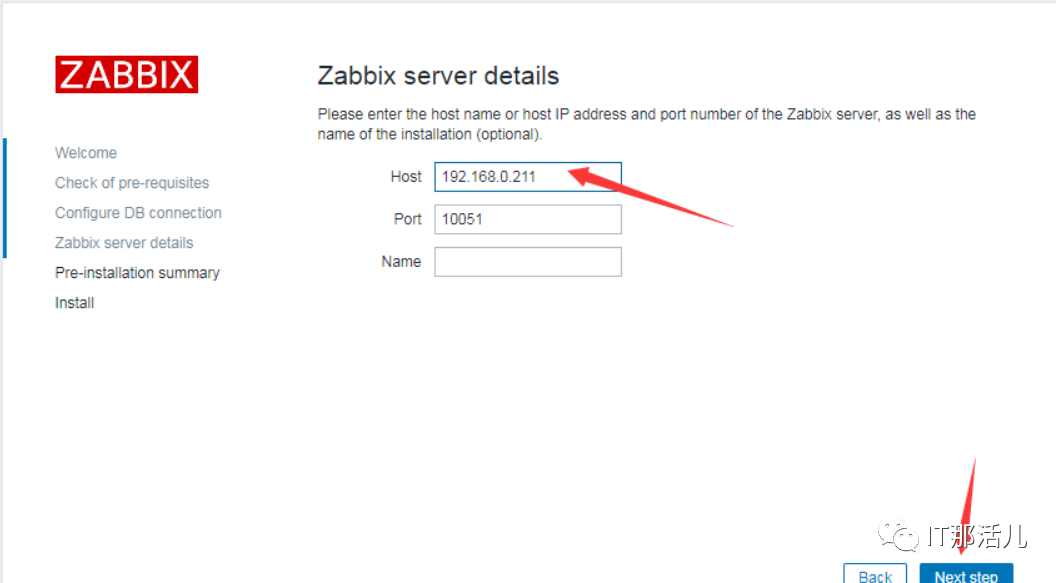

4）输入zabbix帐户的密码，然后“Next step”。Host为server的主机ip

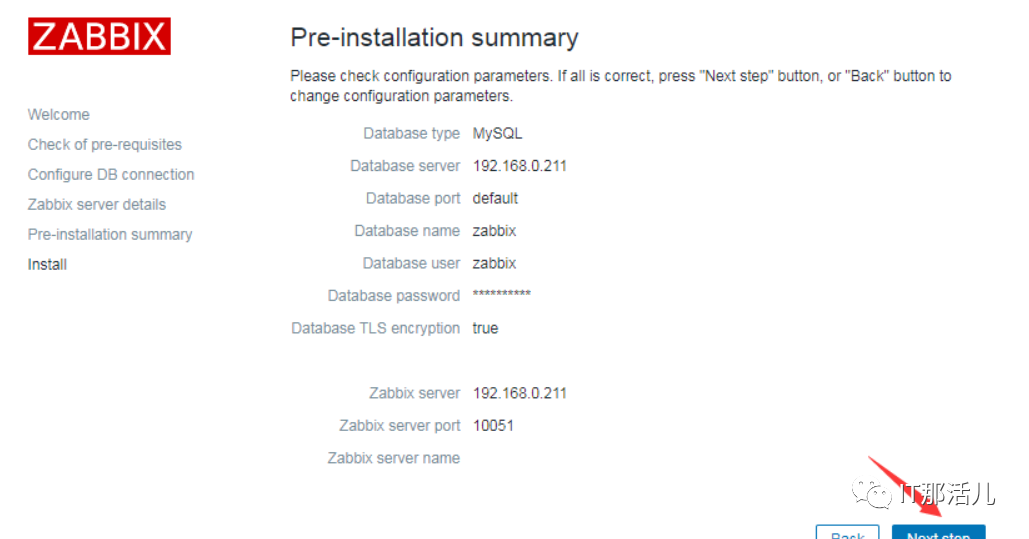

5）预览配置概要后下一步

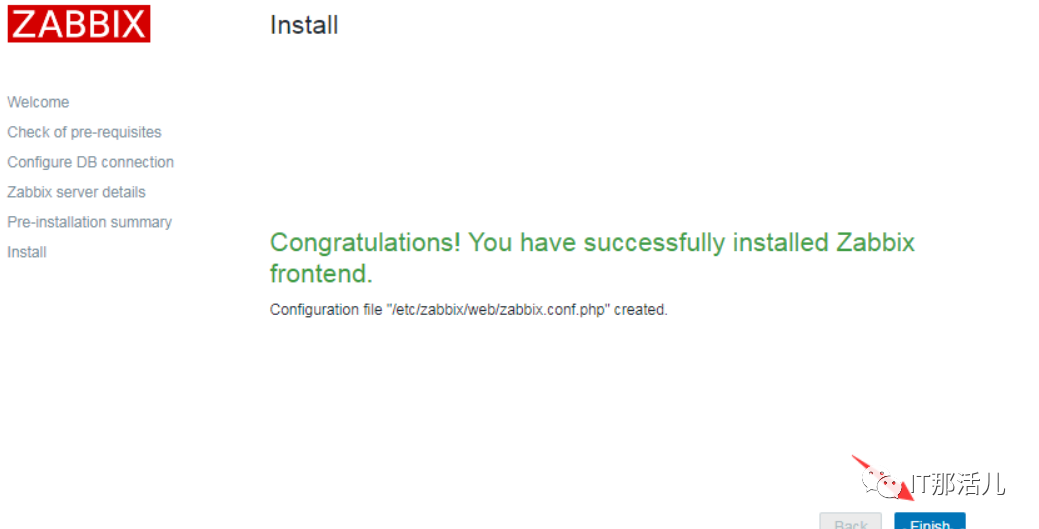

6）完成初始化配置

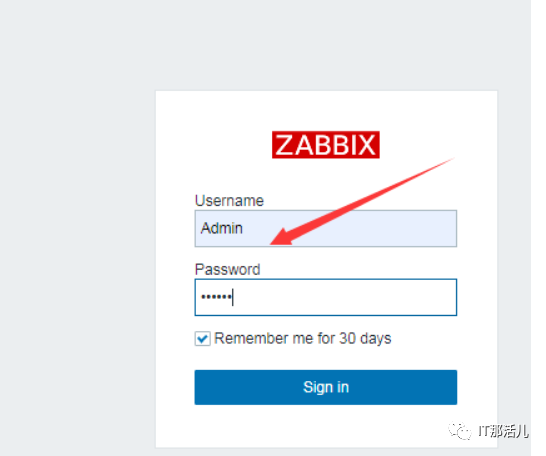

7）初始口令Admin/zabbix

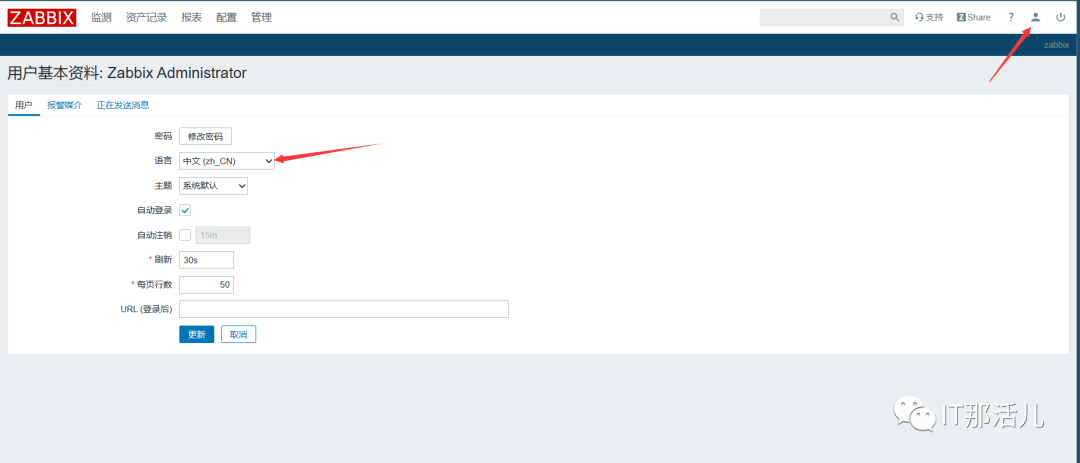

8）设置界面语言为汉语简体

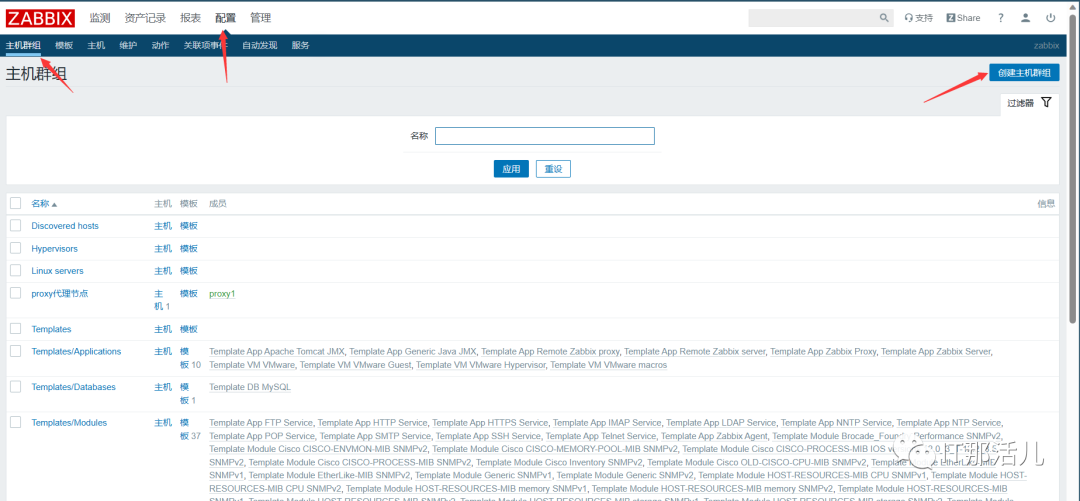

9）创建主机群组

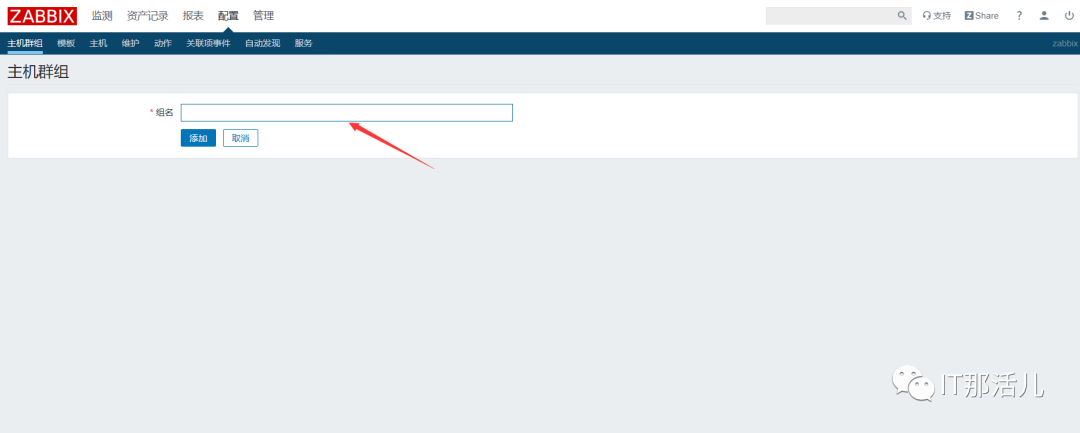

10）创建三个主机群组，一个为server群组，一个为proxy群组，一个为agent主机群组

部署Zabbix-Proxy

1. 安装Zabbix官方源和epel源

[root@proxy01 ~]#yum -y install epel-release.noarch
[root@proxy01 ~]#rpm -ivh
http://repo.zabbix.com/zabbix/4.0/rhel/7/x86_64/zabbix-release-4.0-1.el7.noarch.rpm

2. 安装Zabbix-proxy等组件

[root@proxy01 ~]#
yum install -y zabbix-proxy zabbix-proxy-mysql mariadb mariadb-server zabbix-agent

3. 简单优化MariaDB

[root@proxy01 ~]# vi /etc/my.cnf
[mysqld]
datadir=/var/lib/mysql
socket=/var/lib/mysql/mysql.sock
symbolic-links=0
character-set-server=utf8 #设置字符集为utf8
innodb_file_per_table=1 #设置innodb的每个表文件单独存储
[mysqld_safe]
log-error=/var/log/mariadb/mariadb.log
pid-file=/var/run/mariadb/mariadb.pid
……
[root@proxy01 ~]# systemctl enable mariadb #设为开机启动
[root@proxy01 ~]# systemctl start mariadb #开启MariaDB数据

4. 设置数据库相关项

[root@proxy01 ~]# mysql_secure_installation #设置安全性，并设置数据库root密码
[root@proxy01 ~]# mysql -u root -p
MariaDB [(none)]> create database zabbixproxydb character set utf8 collate utf8_bin;
#创建数据库且字符集为utf8，使web界面显示中文不出现乱码
MariaDB [(none)]> grant all privileges on zabbixproxydb.* to proxy@'localhost' identified by 'zxc26134';
#创建zabbixproxydb数据库和proxy用户，且赋予此用户拥有此数据库全部权限。
MariaDB [(none)]> flush privileges;
MariaDB [(none)]> exit;

5. 导入数据库相关表

[root@proxy01 ~]#cd /usr/share/doc/zabbix-proxy-mysql-4.x.x/  #进入数据库模板所在目录

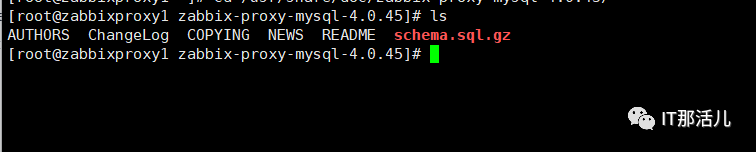

[root@proxy01 zabbix-proxy-mysql-4.x.x]# ls
AUTHORS ChangeLog COPYING NEWS README schema.sql.gz

[root@proxy01 zabbix-proxy-mysql-4.x.x]# zcat schema.sql.gz | mysql -uroot -p zabbixproxydb
#将模板数据恢复至Zabbix数据库，此处为需要输入MariaDB的root用户密码。
Enter password:

[root@proxy01 ~]#mysql -u proxy -p #用proxy用户登录

MariaDB [(none)]> show databases;
MariaDB [(none)]> use zabbixproxydb;
MariaDB [zabbixproxydb]> show tables; #查看数据表
MariaDB [zabbixproxydb]> exit

6. 配置zabbix_proxy.conf项

[root@proxy01 ~]# vi /etc/zabbix/zabbix_proxy.conf
ProxyMode=0  # 默认即为0，代表 Proxy 处于主动模式，即 Proxy 主动去请求 Zabbix Server 获取监控项；1 代表被动模式
Server=server主机的ip
ServerPort=10051     # 默认即为10051，Zabbix Server 监听端口，同上只在 Proxy 为主动模式时生效
Hostname=zabbixproxy01 # Server端添加proxy的时候需要一致，建议采用主机名
LogFile=/var/log/zabbix/zabbix_proxy.log # Proxy 日志文件位置
LogFileSize=0
PidFile=/var/run/zabbix/zabbix_proxy.pid
DBHost=localhost # 连接数据库的主机
DBName=zabbixproxydb # 数据库名
DBUser=proxy # 连接用户
DBPassword=zxc26134 # 用户密码
ConfigFrequency=60  # proxy主动从server端检索配置更新的频率，单位秒，主动proxy 参数， 被动 proxies忽略此项
DataSenderFrequency=60   # Proxy 向 Zabbix Server 发送监控数据间隔，单位为秒
Timeout=4

7. Proxy自身agent配置

[root@imxhy02 ~]# vi /etc/zabbix/zabbix_agentd.conf
PidFile=/var/run/zabbix/zabbix_agentd.pid
LogFile=/var/log/zabbix/zabbix_agentd.log
LogFileSize=0
Server=server主机的ip #若为纯主动模式需要注释此行
ServerActive=server主机的ip #主动模式，proxy自身主Server传送数据
Hostname=zabbixproxy01 #zabbix server web上添加自身需要用到

8. zabbix启动级开机启动

[root@proxy01 ~]#systemctl start zabbix-proxy.service
[root@proxy01 ~]#systemctl enable zabbix-proxy.service
[root@proxy01 ~]#systemctl start zabbix-agent.service
[root@proxy01 ~]#systemctl enable zabbix-agent.service

9. Server端添加Proxy

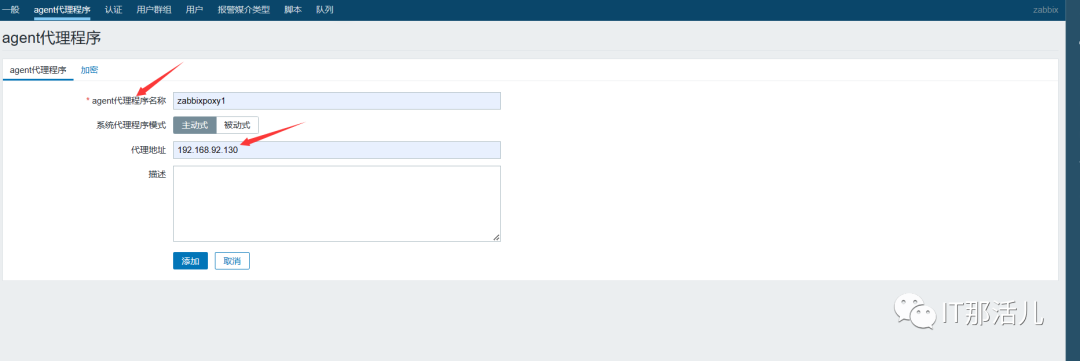

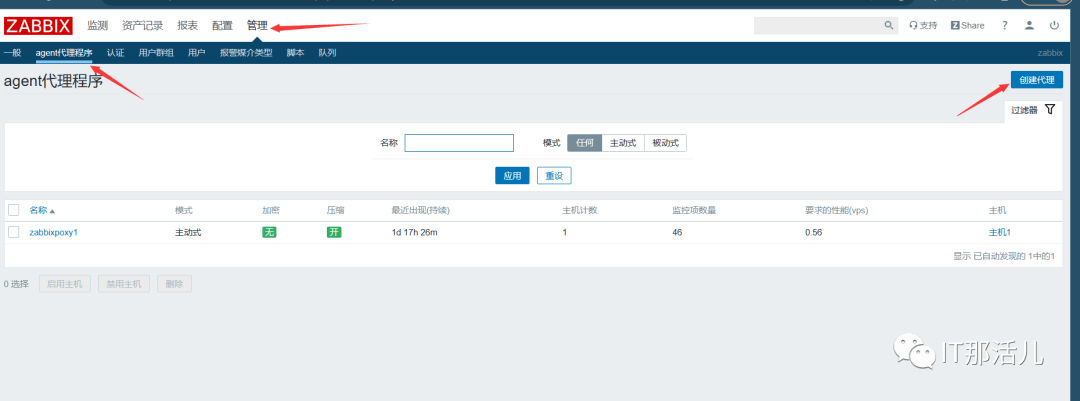

登录Zabbix Server的Web后，管理---->agent代理程序---->创建代理：

agent代理程序名称需要和proxy主机的Hostname一致，代理地址也需与proxy的ip地址一致。

部署Zabbix Agent节点

1. 安装Zabbix官方源和epel源

[root@node01~]#rpm -ivh
http://repo.zabbix.com/zabbix/4.0/rhel/7/x86_64/zabbix-release-4.0-1.el7.noarch.rpm
[root@node01 ~]#ls /etc/yum.repos.d/

2. 安装Zabbix Agent等组件

[root@node01 ~]#yum -y install zabbix-agent

3. 主机节点agent配置

[root@server ~]# vi /etc/zabbix/zabbix_agentd.conf
PidFile=/var/run/zabbix/zabbix_agentd.pid
LogFile=/var/log/zabbix/zabbix_agentd.log
LogFileSize=0
Server=proxy的ip #若为纯主动模式需要注释此行
ServerActive=proxy的ip #主动模式，主机1向proxy01主动传送数据
Hostname=自身主机名 #Zabbix server web上添加主机需要用到

4. 启动Zabbix服务

[root@node01 ~]#systemctl start zabbix-agent
[root@node01 ~]#systemctl enable zabbix-agent

添加主机

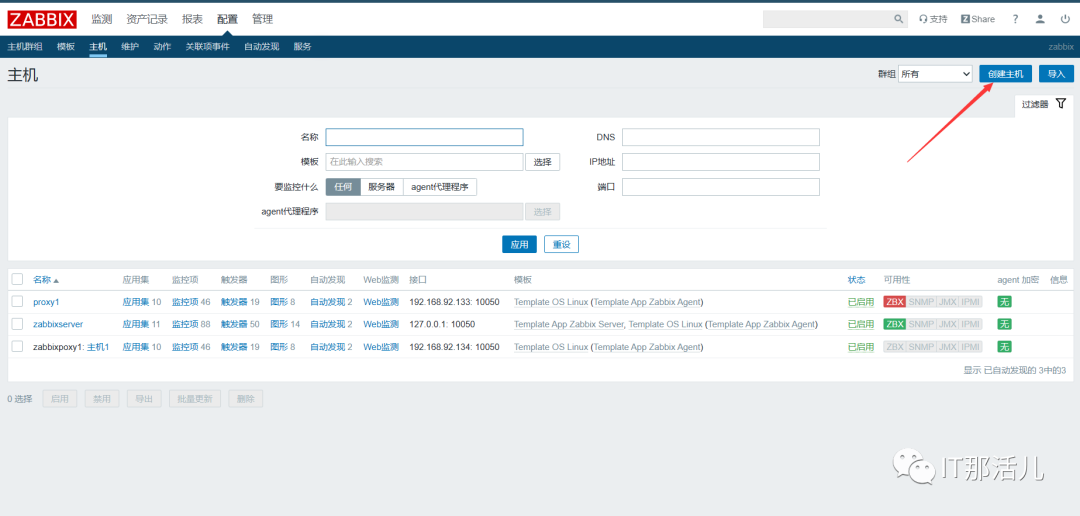

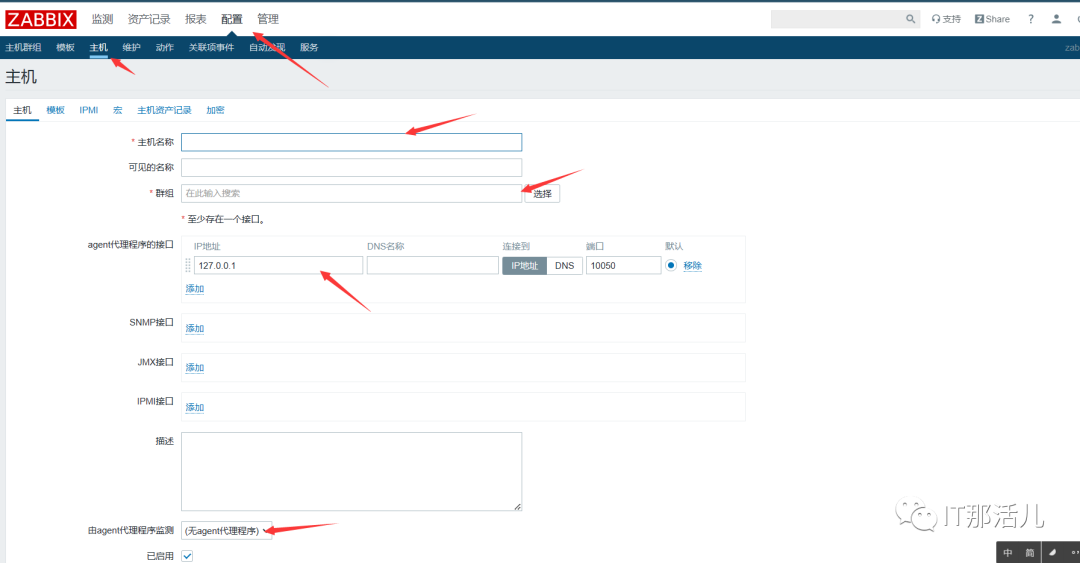

点击创建主机，需创建proxy主机以及agent主机：

主机名称要与conf里Hostname一致，群组选择对应群组，ip填写对应ip，选择对应代理（如果是proxy主机则不需要选择代理）。

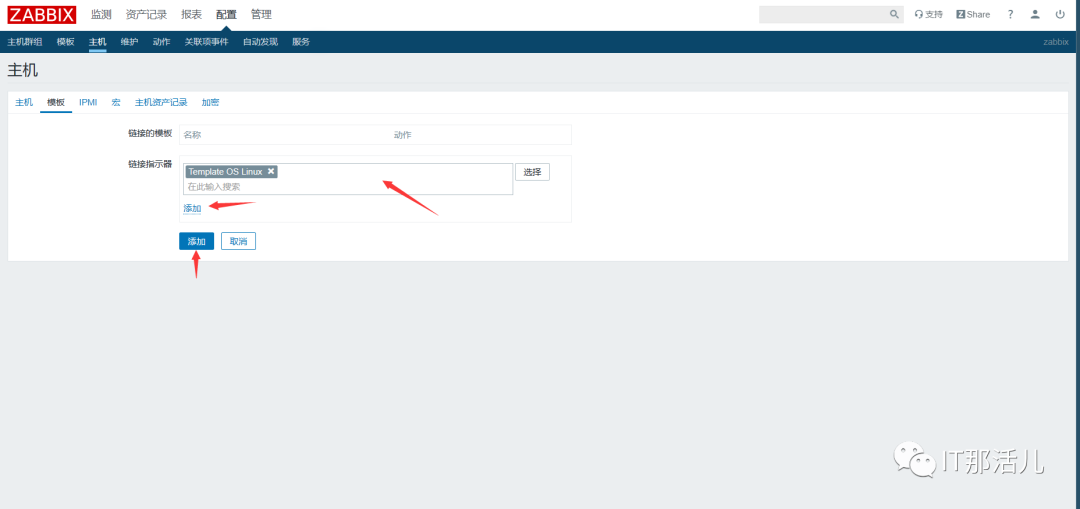

然后选择模板界面，添加对应模板，然后选择最下面添加：

确认验证

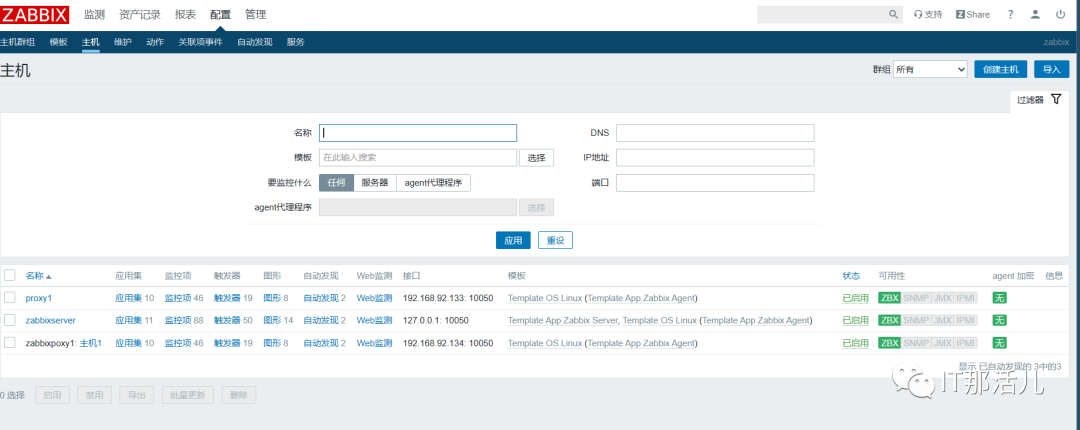

登录Zabbix之后查看主机及图形：

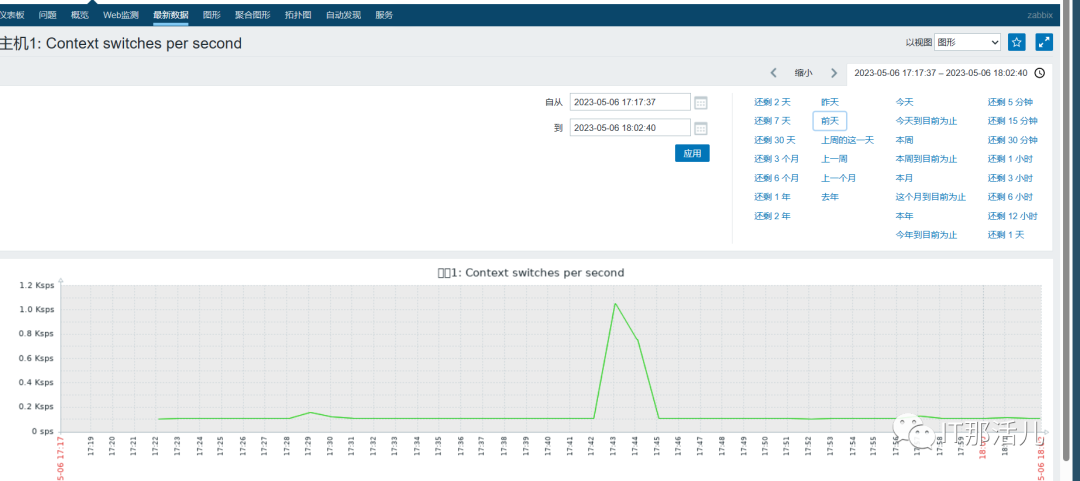

随机查看主机节点监控图形：

添加zabbixproxy2和主机2监控则重复上面的相关操作。

END

本文作者：谌鹏(上海新炬中北团队）

本文来源：“IT那活儿”公众号
