pgrouting的快速部署及基本使用

地图宝宝 2021-05-21
3875

“ pgRouting在docker中进行部署使用，非常便捷，结合arcgis对路网数据的拓扑处理，使用shp2pgsql-gui导入数据，可快速实现最短路径分析的功能。”


主要内容：

1、docker及镜像的部署

2、离线环境部署

3、数据库的初始化

4、路网数据处理

5、数据导入

6、拓扑构建，路径分析

7、相关资料链接


系统环境：

1、centos 7

2、Docker version 18.03.1-ce, build 9ee9f40

3、docker-pgrouting 13-3.1-3.1.3

    PostgreSQL 13.2 (Debian 13.2-1.pgdg100+1) on x86_64-pc-linux-gnu

    postgis 3.1

    pgrouting 3.1.3

4、dpage/pgadmin4版本 5.2



01

—


docker及镜像部署




联网环境下安装比较简单

    curl -fsSL https://get.docker.com | bash -s docker --mirror Aliyun

    还有更完善的安装方法，以及docker的管理工具，不在赘述。能用就行。


    基础的docker 配置

      启动
      systemctl start docker


      设置开机自启动
      systemctl enable docker


      验证是否安装成功
      docker version


      新建docker用户组
      sudo groupadd docker


      把当前用户添加到docker用户组，使其
      即使没有sudo权限也能操作docker，方便一些
      (重进终端生效)
      sudo gpasswd -a ${USER} docker


      docker镜像的话主要是两个，pgrouting和pgadmin。

      pgrouting依赖postgresql和postgis，pgadmin是postgresql的数据库管理工具，方便维护数据库。


      pgrouting的镜像，推荐docker-pgrouting,官方地址是：

      https://github.com/pgRouting/docker-pgrouting

      该镜像内已经包含了相应版本的postgresql和postgis，无需额外下载单独的镜像。


      把该项目工程直接下载下来，需要使用docker-compose来创建镜像和实例。

        wget https://codeload.github.com/pgRouting/docker-pgrouting/zip/refs/heads/master

        在操作之前需要先安装docker-compose工具

          curl -L https://get.daocloud.io/docker/compose/releases/download/1.29.1/docker-compose-`uname -s`-`u
          chmod +R 777 usr/local/bin/docker-compose
          查看版本号，检查安装是否成功
          docker-compose version

          解压后，包含很多版本的镜像包，例如选择当前最新的版本：


          进入到指定版本目录：

          执行：

            $ cd 13-3.1-3.1.3
            $ docker-compose up

            上面的操作首先会去拉去镜像，然后创建实例容器。如果本地已经拉取过镜像，不会重复拉取。创建实例的各项参数都配置在docker-compose.yml中：


            docker-compose 在设置实例分卷的时候，位置默认是在 /var/lib/docker/volumes/目录下。


            如果想自定义配置信息的话，可以参照执行以下指令，通过上面的一通操作已经将镜像下载了下来，借助镜像创建一个新的容器：

              docker run -itd --name pgroutingTest3 \
              -v /docker/pgroutingTest3/data:/var/lib/postgresql/data \
              -e POSTGRES_PASSWORD=root -p 5432:5432 \
              pgrouting/pgrouting:13-3.1-3.1.3


              如果想进入实例内部

                $ docker exec -it pgroutingTest3 bin/bash

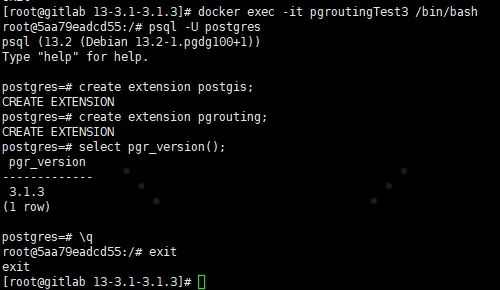

                如下，进入内部完成指定数据库的postgis和pgrouting的扩展并退出。

                不过关于sql的操作，还是在pgadmin中更方便一些。



                安装pdadmin的镜像，推荐dpage/pgadmin4。

                  docker pull dpage/pgadmin4

                  创建容器

                    docker run -p 80:80 -e "PGADMIN_DEFAULT_EMAIL=999@qq.com" \
                    -e "PGADMIN_DEFAULT_PASSWORD=abc@123" -d dpage/pgadmin4


                    PGADMIN_DEFAULT_EMAIL 和 PGADMIN_DEFAULT_PASSWORD 分别是pgadmin在浏览器中登录的用户名和密码。


                    接下来就可以在浏览器中访问pgadmin的管理界面，利用上面的用户名密码登录，然后连接数据库。

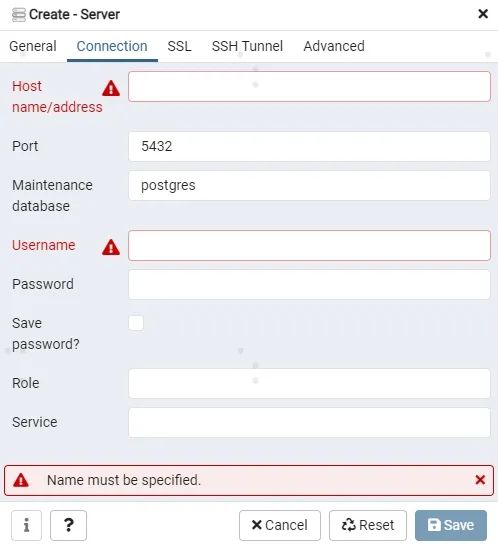

                    需要注意的是: 这里的pgadmin和postgresql是分别部署在两个docker容器中的。pgadmin连接的相当于是另一个docker中的数据库，所以在配置Host name/address时，IP地址不是docker主机服务器的IP ，而是docker分配给postgresql实例的内部IP地址。

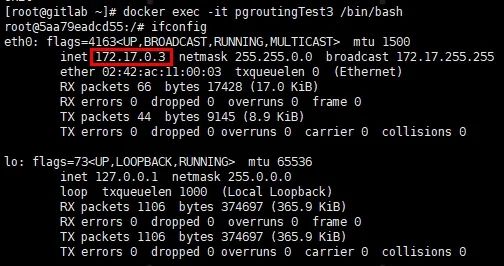

                    查看docker内的IP地址：


                    连接成功，正常操作数据库



                    02

                    —


                    离线环境部署


                    关于离线环境的部署，考虑到很多用到pgrouting做路径分析的需求是在内网环境，比如2B的一项项目需要在专网中。


                    实践中，可以考虑在互联网环境将镜像包在docker中进行导出，备份。然后拷贝到内网环境中导入到docker中。


                    docker本身，可以下载安装包，拷贝到内网进行安装：（安装可能要依赖相关的一些组件包，具体的centos服务器或虚拟机中可能没有，下载安装即可）

                      docker 的下载地址
                      https://download.docker.com/linux/centos/7/x86_64/stable/Packages/


                      centos7 相关包下载地址
                      http://mirrors.163.com/centos/7/os/x86_64/Packages/


                      container-selinux 安装包
                      http://rpm.pbone.net/index.php3/stat/4/idpl/36266349/dir/scientific_linux_7/com/container-selinux-2.9-4.el7.noarch.rpm.html





                      03

                      —


                      数据库初始化

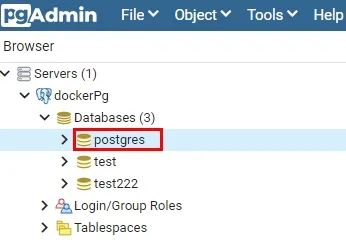

                      postgresql安装后，会默认有一个名称为postgres的数据库，可以新建一个，使用pgadmin进行可视化的操作，创建数据库，test。


                      在该数据库下安装postgis和pgrouting的扩展。

                        create extension postgis;
                        create extension pgrouting;

                        验证是否安装成功：

                          select postgis_full_version();
                          select pgr_version();




                          04

                          —


                          路网数据处理


                          pgrouting官方文档，有使用osm数据的示例，但实际的使用过程中数据来源不一，主要是要解决数据质量问题。主要考虑数据的合并，去除线的伪节点和假节点。


                          以小编的数据为例：


                          （PS 如果需要路网数据，本公众号【地图宝宝】有免费的矢量数据分享，关注公众号即可免费领取一份指定城市的路网数据，关注并查看数据福利。）


                          数据分很多图层，需要进行合并，像铁路这种就去掉了，做路径规划一般也没有实际意义。

                          推荐使用arcgis进行数据处理，图层合并工具：geoprocessing->merge。

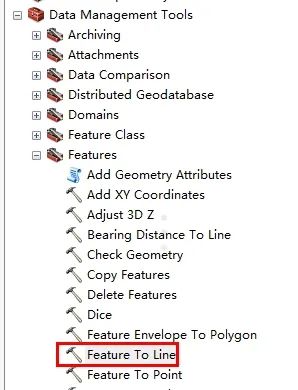

                          合并完成后，进行要素转线的处理，可以对道路数据进行优化，去除伪节点。






                          05

                          —


                          数据导入


                          将处理过的路网shp数据导入postgres数据库中。


                          比较方便的方法是，在windows环境安装一套postgresql和postgis

                          postgis 完成后，在安装目录会有一个shp2pgsql-gui.exe的可视化工具。具体路径是在C:\Program Files\PostgreSQL\10\bin\postgisgui\shp2pgsql-gui.exe


                          该导入工具直接连接到数据库，生成一张路网数据的表。


                          注意在连接数据库时，这里的IP地址要写入docker主机服务器的IP地址，因为不是docker容器间的访问。


                          导入时设置SRID，建议 3857

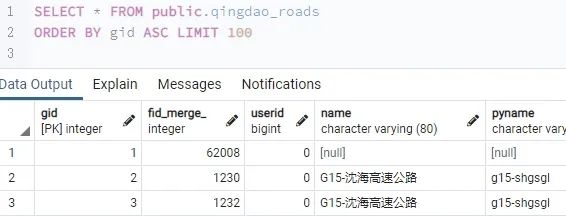

                          导入后去数据库查看生成的新表是否OK：


                          创建表的名称默认是与导入的shp文件数据的文件名是一样的，如qingdao_roads。默认路段的几何信息是存放在geom字段。


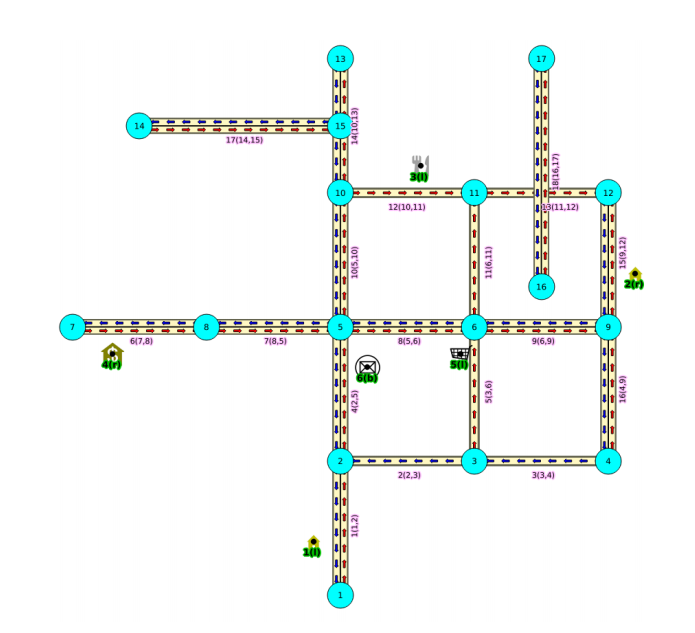

                          然后需要进行拓扑节点表的创建，在这之前需要在原始道路表中新增source和target字段，类型是bigint，分别存储对应路段的起始节点和终止节点的id。


                          拓扑构建：

                            select pgr_createTopology('qingdao_roads',0.000001,'geom','gid','source','target');


                            构建成功后会创建 [原表名]_vertices_pgr 的表，存储的是拓扑节点。






                            06

                            —


                            执行最短路径分析

                            最短路径查询：

                              select * from pgr_dijkstra(
                                'select gid as id,source,target,shape_leng as cost,geom from qingdao_roads',
                                1,10
                              );

                              pgr_dijkstra方法的第一个参数是sql语句，算法接受指定名称的字段做分析，别名需要一一对应。具体可以查看官方文档的说明。在这里以路段的长度作为消耗cost计算字段。




                              关联查询出原始路段的几何信息

                                select * from qingdao_roads where gid in
                                (
                                  select edge from pgr_dijkstra(
                                    'select gid as id,source,target,shape_leng as cost,geom from qingdao_roads',
                                    1,10
                                  )
                                )


                                pgadmin的geometry viewer中预览路径：

                                后续可以结合后台业务做更复杂的处理。


                                07

                                —


                                相关资料

                                docker 简单教程

                                https://www.runoob.com/docker/centos-docker-install.html


                                docker的离线安装

                                https://juejin.cn/post/6844903906460319757


                                centos 7 内部软件包下载地址

                                http://mirrors.163.com/centos/7/os/x86_64/Packages/


                                推荐的pgrouting镜像

                                https://github.com/pgRouting/docker-pgrouting


                                pgrouting 官方文档

                                https://pgrouting.org/documentation.html
