一、HP MSA存储设备信息

1、存储空间由8块450GB SAS的硬盘组成。

2、7块硬盘组成一个RAID5的阵列，1块作为热备盘。

二、HP MSA存储设备故障描述

1、RAID5阵列中出现2块硬盘损坏，而此时只有一块热备盘成功激活，因此导致RAID5阵列瘫痪，上层LUN无法正常使用。

2、RAID阵列中某些磁盘掉线，导致整个存储不可用。因此需要先对所有磁盘做物理检测，检测完后确认硬盘无物理故障。接着使用坏道检测工具检测磁盘坏道，发现也无坏道。

三、HP MSA存储备份数据

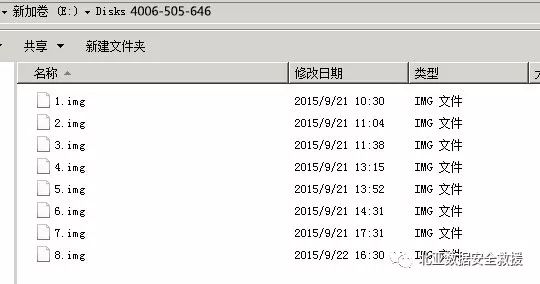

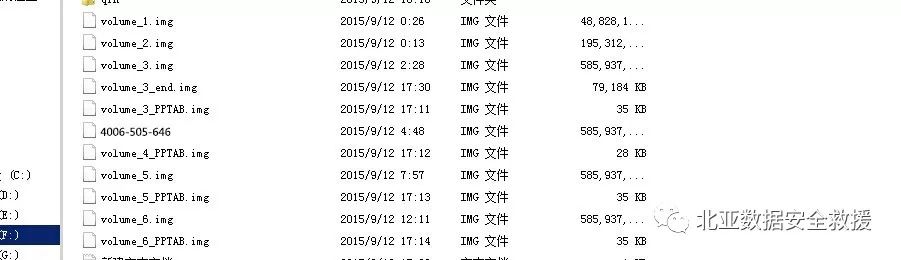

考虑到数据的安全性以及可还原性，在做数据恢复之前需要对所有源数据做备份，以防万一其他原因导致数据无法再次恢复。使用dd命令或winhex工具将所有磁盘都镜像成文件。备份完部分数据如下图：

四、HP MSA存储故障分析

1、分析故障原因

经推断可能是由于某些磁盘读写不稳定导致故障发生。因为HP MSA2000控制器检查磁盘的策略很严格，一旦某些磁盘性能不稳定，HP MSA2000控制器就认为是坏盘，就将认为是坏盘的磁盘踢出RAID组。而一旦RAID组中掉线的盘到达到RAID级别允许掉盘的极限，那么这个RAID组将变的不可用，上层基于RAID组的LUN也将变的不可用。目前初步了解的情况为基于RAID组的LUN有6个，均分配给HP-Unix小机使用，上层做的LVM逻辑卷，重要数据为Oracle数据库及OA服务端。

2、分析RAID组结构

HP MSA2000存储的LUN都是基于RAID组的，因此需要先分析底层RAID组的信息，然后根据分析的信息重构原始的RAID组。分析每一块数据盘，发现4号盘的数据同其它数据盘不太一样，初步认为可能是hot Spare盘。接着分析其他数据盘，分析Oracle数据库页在每个磁盘中分布的情况，并根据数据分布的情况得出RAID组的条带大小，磁盘顺序及数据走向等RAID组的重要信息。

3、分析RAID组掉线盘先后顺序

根据上述分析的RAID信息，尝试通过北亚自主开发的RAID虚拟程序将原始的RAID组虚拟出来。但由于整个RAID组中一共掉线两块盘，因此需要分析这两块硬盘掉线的顺序。仔细分析每一块硬盘中的数据，发现有一块硬盘在同一个条带上的数据和其他硬盘明显不一样，因此初步判断此硬盘可能是最先掉线的，通过北亚自主开发的RAID校验程序对这个条带做校验，发现除掉刚才分析的那块硬盘得出的数据是最好的，因此可以明确最先掉线的硬盘了。

4、分析RAID组中的LUN信息

首先分析LUN在RAID组中的分配情况，以及LUN分配的数据块MAP。由于底层有6个LUN，因此只需要将每一个LUN的数据块分布MAP提取出来。然后针对这些信息编写相应的程序，对所有LUN的数据MAP做解析，然后根据数据MAP并导出所有LUN的数据。

五、HP MSA存储LVM逻辑卷及VXFS文件系统修复

1、解析LVM逻辑卷

分析生成出来的所有LUN，发现所有LUN中均包含HP-Unix的LVM逻辑卷信息。尝试解析每个LUN中的LVM信息，发现其中一共有三套LVM，其中45G的LVM中划分了一个LV，里面存放OA服务器端的数据，190G的LVM中划分了一个LV，里面存放临时备份数据。剩余4个LUN组成一个2.1T左右的LVM，也只划分了一个LV，里面存放Oracle数据库文件。编写解释LVM的程序，尝试将每套LVM中的LV卷都解释出来，但发现解释程序出错。

2、修复LVM逻辑卷

仔细分析程序报错的原因，安排开发工程师debug程序出错的位置，并同时安排高级文件系统工程师对恢复的LUN做检测，检测LVM信息是否会因存储瘫痪导致LMV逻辑卷的信息损坏。经过仔细检测，发现确实因为存储瘫痪导致LVM信息损坏。尝试人工对损坏的区域进行修复，并同步修改程序，重新解析LVM逻辑卷。

3、解析VXFS文件系统

搭建HP-Unix环境，将解释出来的LV卷映射到HP-Unix，并尝试Mount文件系统。结果Mount文件系统出错，尝试使用“fsck –F vxfs” 命令修复vxfs文件系统，但修复结果还是不能挂载，怀疑底层vxfs文件系统的部分元数据可能破坏，需要进行手工修复。

4、修复VXFS文件系统

仔细分析解析出来的LV，并根据VXFS文件系统的底层结构校验此文件系统是否完整。分析发现底层VXFS文件系统果然有问题，原来当时存储瘫痪的同时此文件在系统正在执行IO操作，因此导致部分文件系统元文件没有更新以及损坏。人工对这些损坏的元文件进行手工修复，保证VXFS文件系统能够正常解析。再次将修复好的LV卷挂载到HP-Unix小机上，尝试Mount文件系统，文件系统没有报错，成功挂载。

六、检测Oracle数据库文件并启动数据库

1、恢复Oracle数据库文件

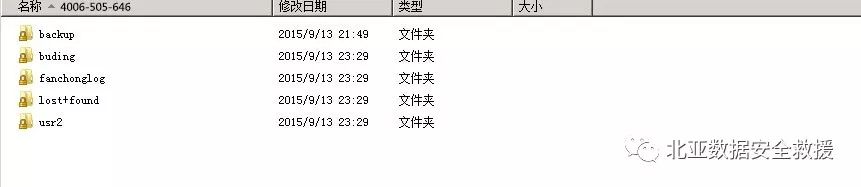

在HP-Unix机器上mount文件系统后，将所有用户数据均备份至指定磁盘空间。所有用户数据大小在1.2TB左右。部分文件目录截图如下：

2、检测Oracle数据库文件是否完整

使用Oracle数据库文件检测工具“dbv”检测每个数据库文件是否完整，发现并没有错误。再使用北亚自主研发的Oracle数据库检测工具（检验更严格），发现有部分数据库文件和日志文件校验不一致，安排高级数据库工程师对此类文件进行修复，并在次校验，直到所有文件校验均完全通过。

3、启动Oracle数据库

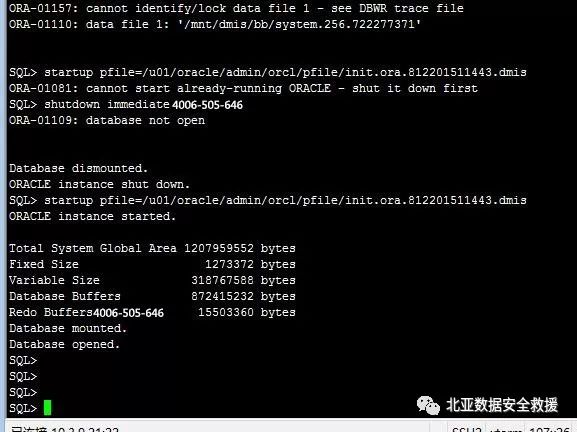

由于我们提供的HP-Unix环境没有此版本的Oracle数据，因此需要用户的原始环境，将恢复的Oracle数据库附加到原始生产环境的HP-Unix服务器中，尝试启动Oracle数据库，Oracle数据库启动成功。部分截图如下：

七、HP MSA存储数据验证

由用户方的积极配合，启动Oracle数据库，启动OA服务端，在本地笔记本安装OA客户端。通过OA客户端对最新的数据记录以及历史数据记录进行验证，并且有用户安排远程不同部门人员进行远程验证。最终数据验证无误，数据完整，至此数据恢复工作结束。
