ASM的空间以区块（Chunk）形式分配，被称为Allocation Unit(AU)，AU是ASM最基本的存储单元，每块ASM磁盘以AU为单位进行划分，缺省的AU大小为1M，在Oracle 11g中AU大小可以定义（由隐含参数_asm_ausize控制），
类似数据库的段、区层次关系，创建在ASM磁盘组上的文件（ASM File）也是由一系列的ASM Extent组成的，在Oracle 10g中，ASM区大小和AU大小相同，一个区占用一个AU（在External Redundancy模式下）；在Oracle 11g中，ASM区大小可变。ASM文件的区会以AU为单位，在组成ASM磁盘组的磁盘上均衡分布。
和RDBMS类别一下：数据块是数据库最小的存储单元，在创建文件时指定，对于文件不可变，而Extent是最小的空间分配单元，其大小是可变的；对于ASM，AU是最小的存储单位，在创建磁盘组时指定，创建之后不可改变，而ASM Extent是最小的空间分配单位，在Oracle 11g中是可变的。由于ASM Extent大小可变，所以在分配和回收时也会出现“碎片”，ASM会自动检测和解决碎片问题。

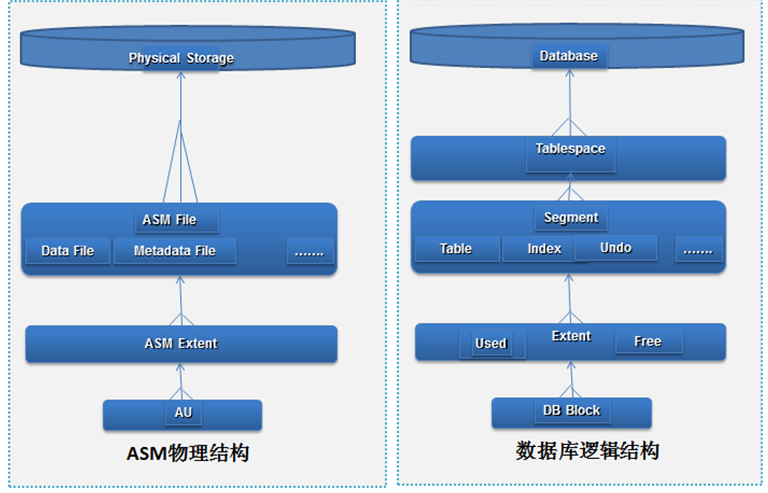

下图是ASM和数据库结构的对比图：
在ASM管理中，数据库的表空间创建操作可以被大幅简化，只要指定了文件创建位置，文件会由ASM自动创建和管理：
SQL> show parameter db_create_file_destNAME TYPE VALUE------------------------------------ ----------- ------------------------------db_create_file_dest string +DATADG 我们来看一下当在数据库级别发出一个创建语句，底层如何配合： SQL> create tablespace eygle;Tablespace created.SQL> select name,bytes/1024/1024 MB from v$datafile where name like '%eygle%';NAME MB------------------------------------------------------------ ----------+DATADG/rac/datafile/eygle.262.747069325 100
如果不指定大小，以上语句创建了一个100M的数据文件。ASM缺省命名的文件名是eygle.262.747069325，这个名称包含了表空间名称和ASM文件号等信息，这个名称被称为ASM为文件赋予的“别名”：
SQL> select GROUP_NUMBER, FILE_NUMBER, NAME 2 from v$asm_alias 3 where lower(name) like '%eygle%'; GROUP_NUMBER FILE_NUMBER NAME ------------ ----------- ---------------------------------------- 1 262 EYGLE.262.747069325
文件大小100M，需要分配至少100个AU，通过内部表X$KFFXP（extent map table for all ASM files）可以查询到文件的ASM区间分配情况。以下查询返回102条记录：
SQL> select disk_kffxp, AU_kffxp, xnum_kffxp 2 from x$kffxp where group_kffxp = 1 and number_kffxp = 262; DISK_KFFXP AU_KFFXP XNUM_KFFXP ---------- ---------- ---------- 0 956 0 0 957 1 0 958 2 0 959 3 。。。。。。。 0 2192 97 0 2193 98 0 2194 99 0 2195 100 0 2154 2147483648
以上输出中AU_KFFXP指AU在磁盘中的相对位置，X_NUM_KFFXP指ASM区号，这个表的输出信息与RDBMS中的DBA_EXTENTS极为相似。

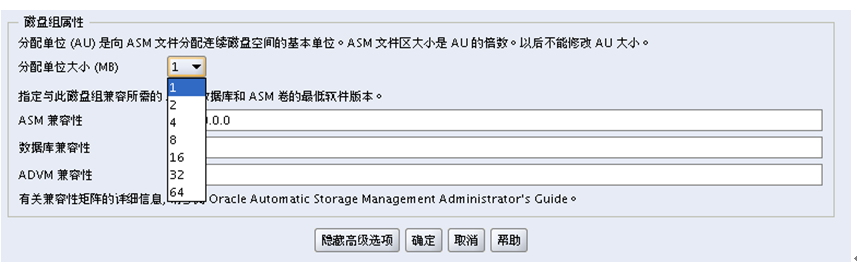

在Oracle 11g中AU_SIZE 支持 1M, 2M, 4M, 8M, 16M, 32M, 64M 大小，可以自行调节，在创建磁盘组的高级选项里可以定义“分配单位大小”：
该选项在创建磁盘组可以显示指定，类似如下的attribute属性定义，指定au_size为4M：
create diskgroup ORADG external redundancy
disk '/dev/raw/raw1' attribute 'au_size' = '4M';
在使用Normal Redundancy模式时,当分配一个区（也被称为Primary Extent）时，会同时在相应的failgroup分配一个镜像区（通常称为secondary extent），防止数据损失；在Oracle 10g中，RDBMS在访问数据时，仅访问 Primary Extent而不会访问Mirror Extent，镜像区在发生IO错误时可以提供访问以维持业务连续性。在Oracle 11g中，Preferred Read特性允许定义Secondary Extent作为优先读取，如在RAC环境中，可以指定不同的实例从不同的Failgroup读取，分担负载。

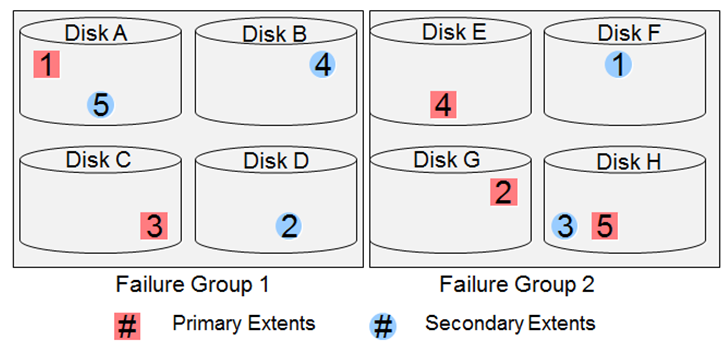

下图是Normal Redundancy磁盘组的示意图，假定AU大小为1M，5M数据以循环（redundancy）方式写入Failure Group，Primary Extent提供读取，Secondary Extent提供数据安全保障，这种模式在使用同一台本地存储时没有问题，但是当两个Failure Group位于不同物理设备时，Primary Extent读取就可能带来额外的网络交换：
在Oracle 11g中，我们可以通过设置优先读取组，指定不同节点优先读取本地存储数据，比如在节点1设置：
alter system set
asm_preferred_read_failure_groups = 'ORADG1.ORADG1_0000','ORADG2.ORADG2_0000'
在节点2设置：
alter system set
asm_preferred_read_failure_groups = 'ORADG1.ORADG1_0001','ORADG2.ORADG2_0001'

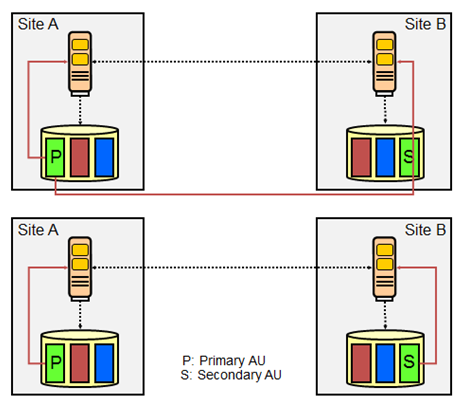

下图是优先读取组的改进示意图，通过v$asm_disk_iostat视图可以查看不同磁盘的IO分布情况：

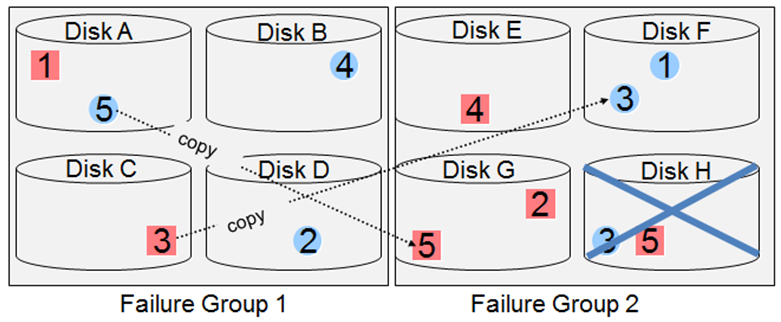

下图展示了当Failure Group中出现磁盘损坏时，ASM通过自动拷贝重构冗余环境的过程:
ASM区和AU的映射关系通过Extent MAP来维护，当文件被创建或打开时，数据库实例和ASM实例交互来获得Extent Map信息，一旦这部分信息被读取到数据库实例中（在SGA中存储），数据库就可以直接读写文件，不需要与ASM实例交互，也就是说RDBMS实例不需要通过ASM实例传递I/O请求，也正因为数据库实例可以直接读写数据文件，使得ASM能够获得裸设备一样的性能。
在Oracle 10g版本中，ASM在初始化时，会向数据库实例发送整个数据文件的Extent map，这会消耗较多时间，影响性能；在Oracle Database 11g中，初始化仅发送Extent map 中的前60个extent，其余则根据数据库实例的后续请求而发送。
