锋利的PostGIS--面压盖权重统计分析

一 问题

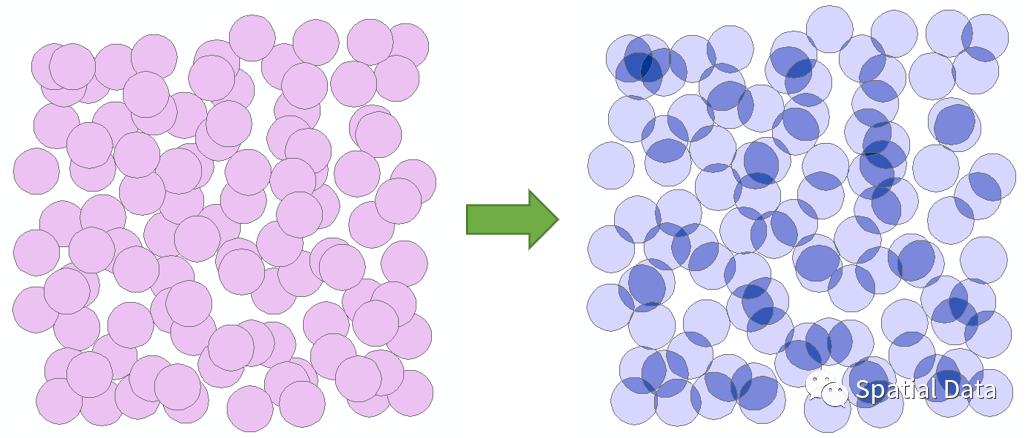

     GIS中常见的是有很多面彼此互相压盖，有时需要对压盖面的权重进行统计分析，如下图：

        本文主要介绍这种情况如何通过PostGIS快速完成数据分析功能。

二 解决方案

        言简意赅，假设有个面状图形表为Circles，需要快速实现彼此压盖区域的权重统计，这样的分析只需3步：

• 一  ST_ExteriorRing函数提取面的边界，另存到临时表boundaries：

Create table boundaries as
Select st_union(st_exteriorRing(geom)) as geom from circles;

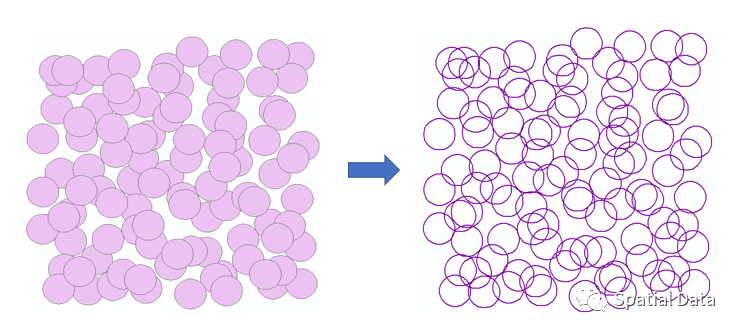

面拆线

• 二 ST_Polygonize函数自动构造面，首尾不闭合的线无法构面会舍弃，结果就是重叠区域面，另存到临时表polys：

create table polys as
select nextval('polyseq') as id,
(st_dump(st_polygonize(geom))).geom as geom from boundaries;

线重组重叠区域面

• 三 更新面的权重

    使用ST_PointOnSurface函数生成重叠区域面内一点，该点肯定位于面内，通过改点判断与其重叠的面Circles数量。面简化点判断关系是非常典型的一个空间抽象思维。

--新增一个权重字段，权重测试设计为压盖数量，例如某区域是三个面的重叠区域，
--则这个值为3
alter table polys add column count integer default 0;
--更新权重
update polys set count = p.count from (
  select count(*) as count, p.id as id  from polys p join circles c
  on ST_Contains(c.geom, ST_PointOnSurface(p.geom))  group by  p.id
) AS p where p.id = polys.id;

deletefrom POYS where cunt=0;

权重更新，分级设色

三 总结

        PostGIS极其灵活，熟练使用在快速进行空间数据统计分析时非常有效，本示例核心思想是，灵活获取重叠区域面，并用重叠区域面转点的抽象思维，判定这些点与原来的面的重叠数量n，即重叠区域面是n个circles中的面的交集，示例用到的函数说明如下：

ST_ExteriorRing：提取面的外环边界线。

ST_Polygonize：首尾闭合的线能自动构造面，否则，构造失败。

ST_PointOnSurface：生成面内一点，该点一定位于面内。
