利用VBS脚本输出表格
在触摸屏输入三组数据，分别存入三组数组，每组数据由10个INT型元素组成。利用SCL编写算法将数组进行排序，并将排好序的数组利用VBS脚本进行EXCEL输出。
在博途软件中，支持VBS脚本的触摸屏类型有SIMATIC精智面板、SIMATIC多功能面板和SIMATIC移动式面板。我们以SIMATIC精智面板为例进行编写脚本。

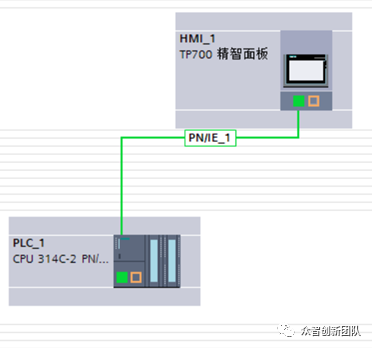

进行硬件组态，选用S7-300系列、型号为CPU 314C-2 PN/DP的PLC，选用TP700精智面板。利用PROFINET通信将PLC与触摸屏连接，如图1所示。
图1 网络视图

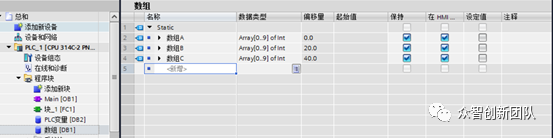

组态完成后，新建数据块。创建三组数组，每组数组有10个INT型元素，如图2所示。
图2 建立数组

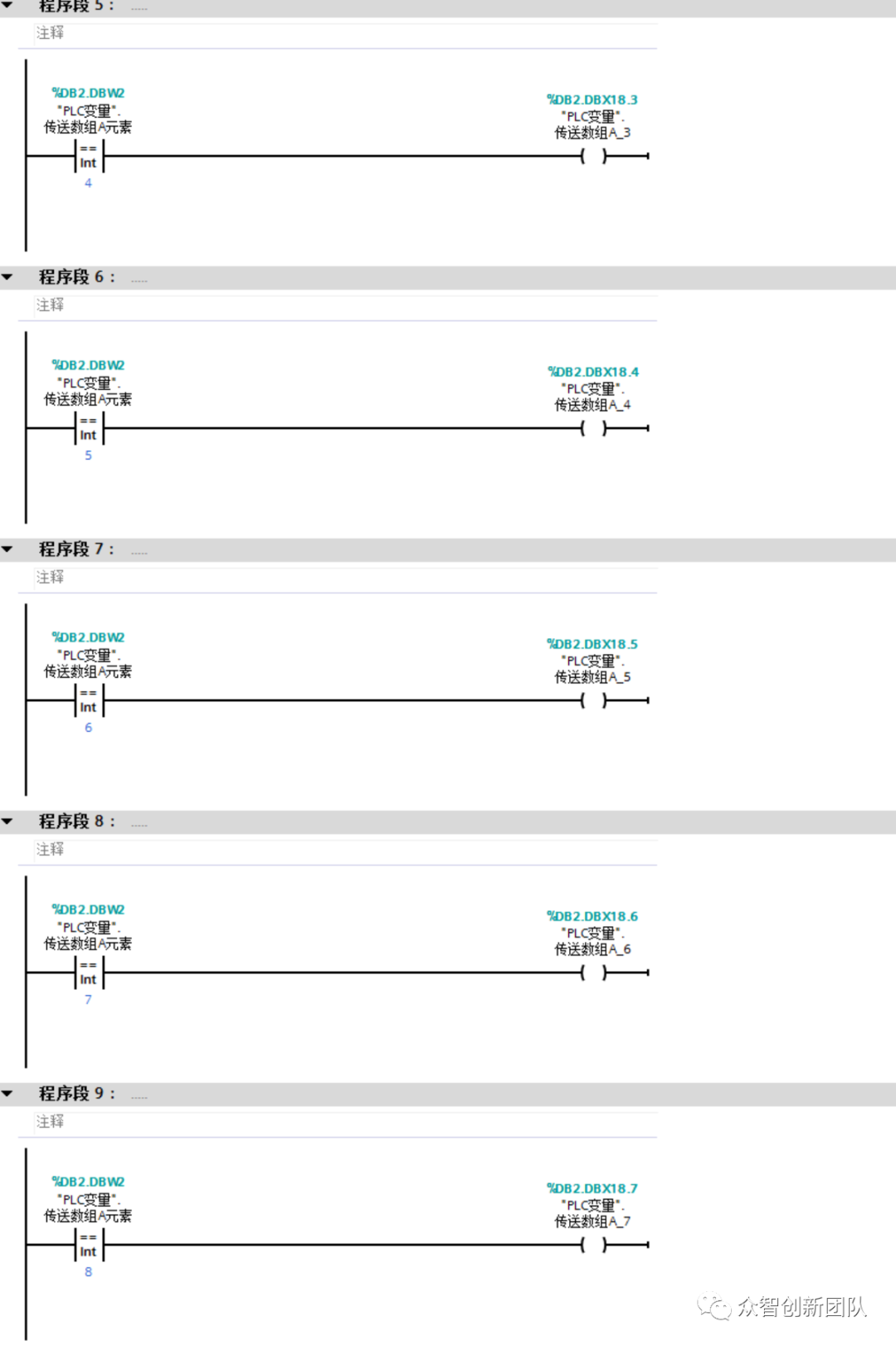

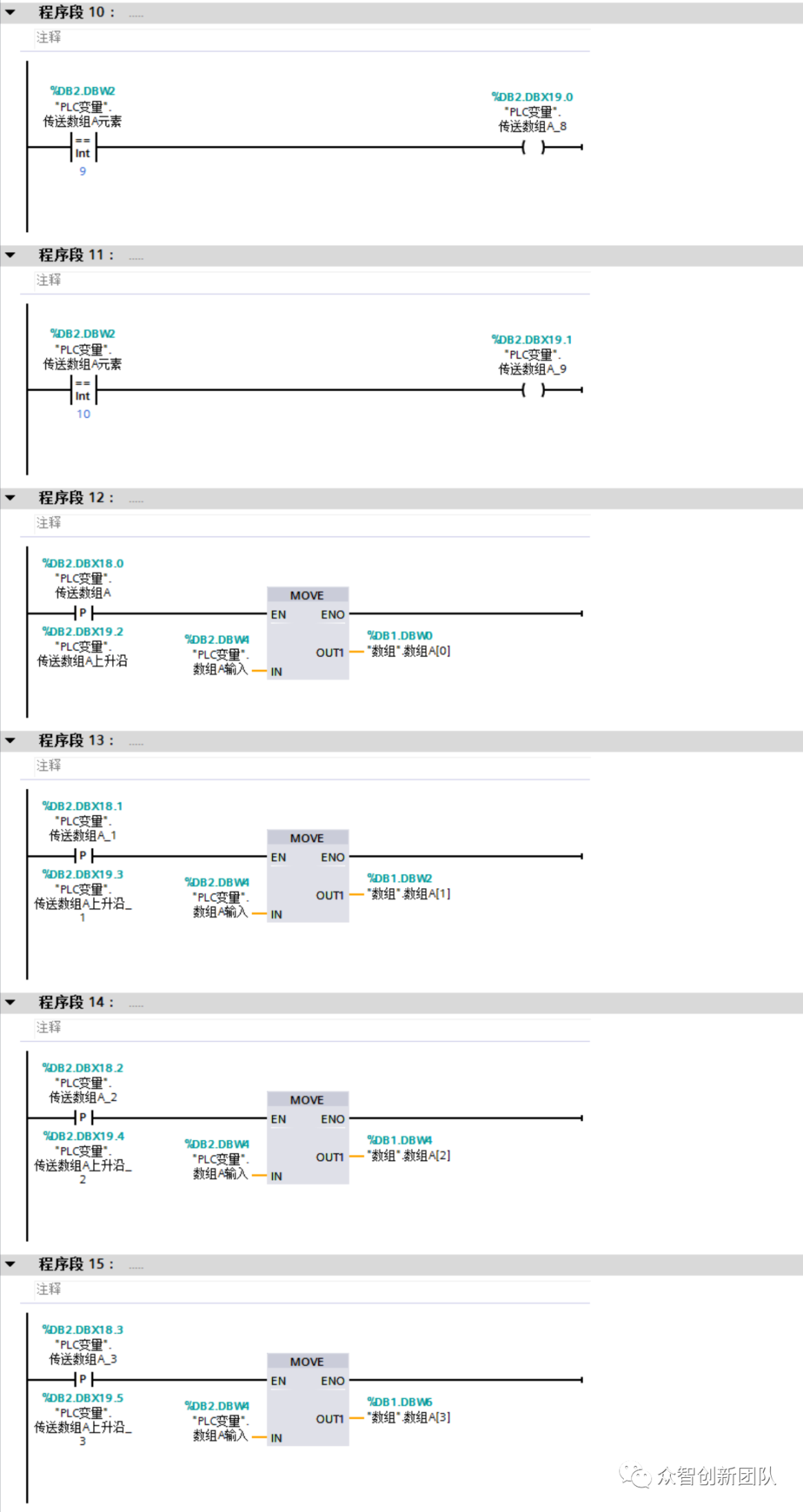

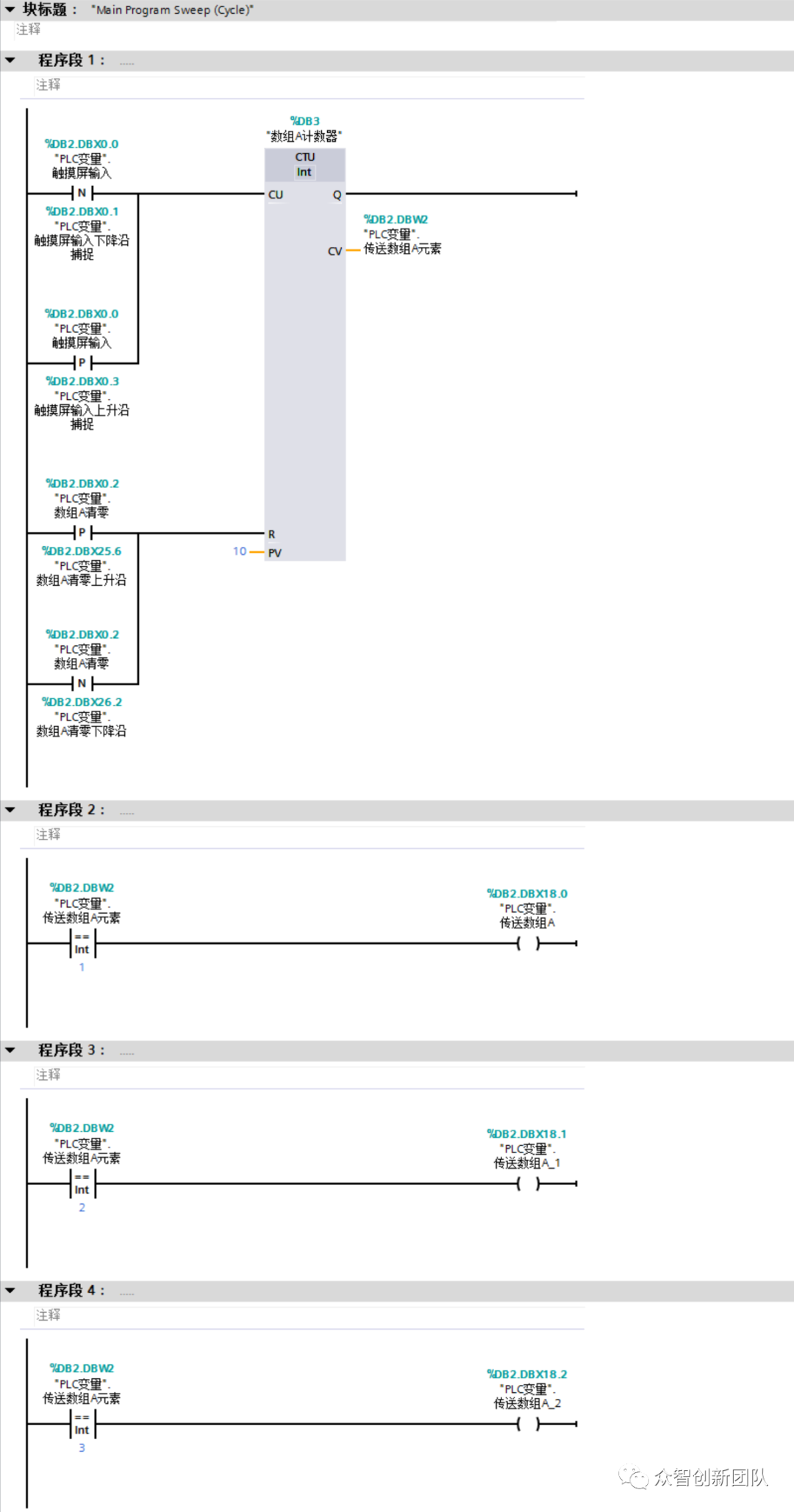

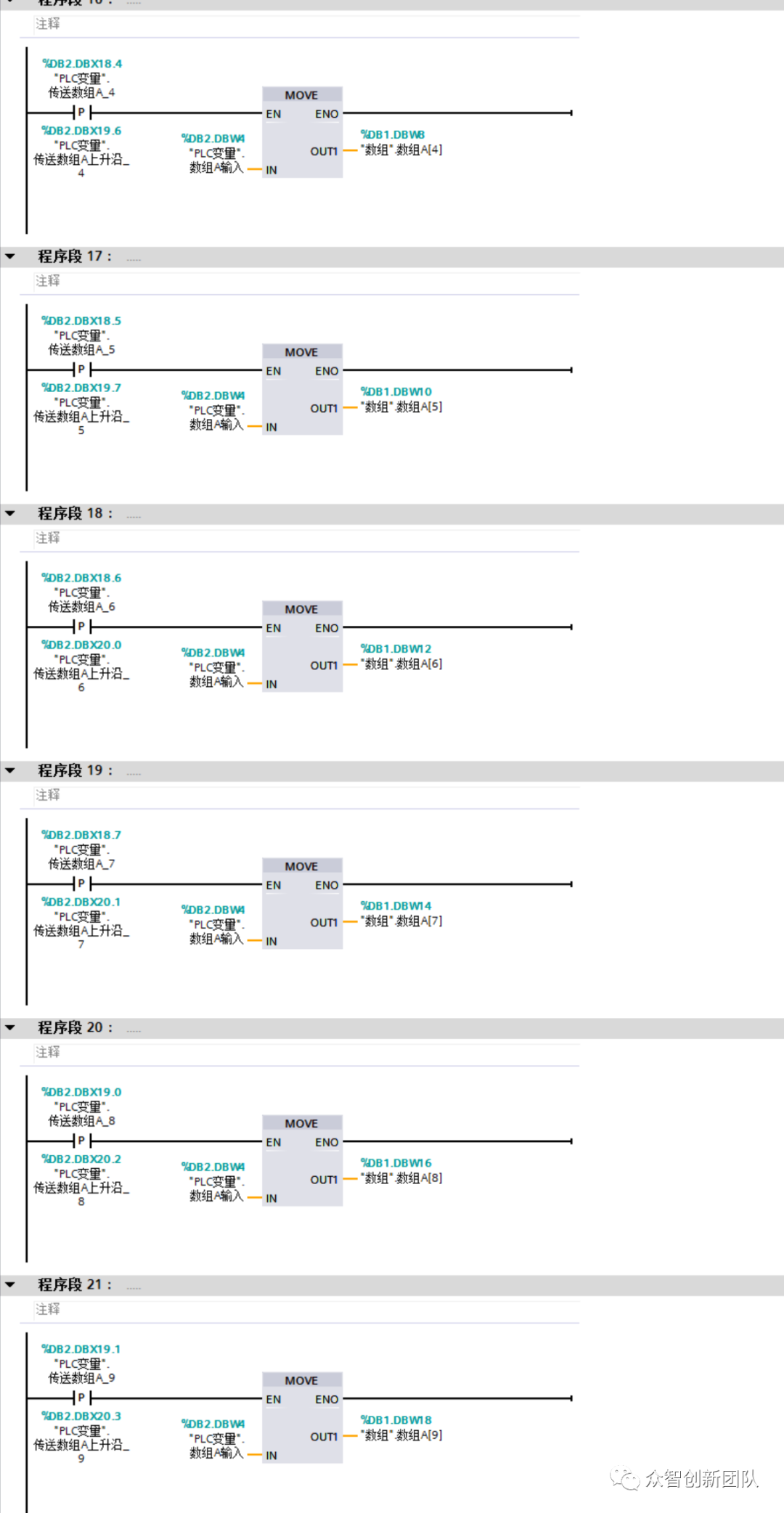

创建好数组后，在组织块中编写数组的写入程序。以数组A为例，如图3所示。
图3 PLC程序

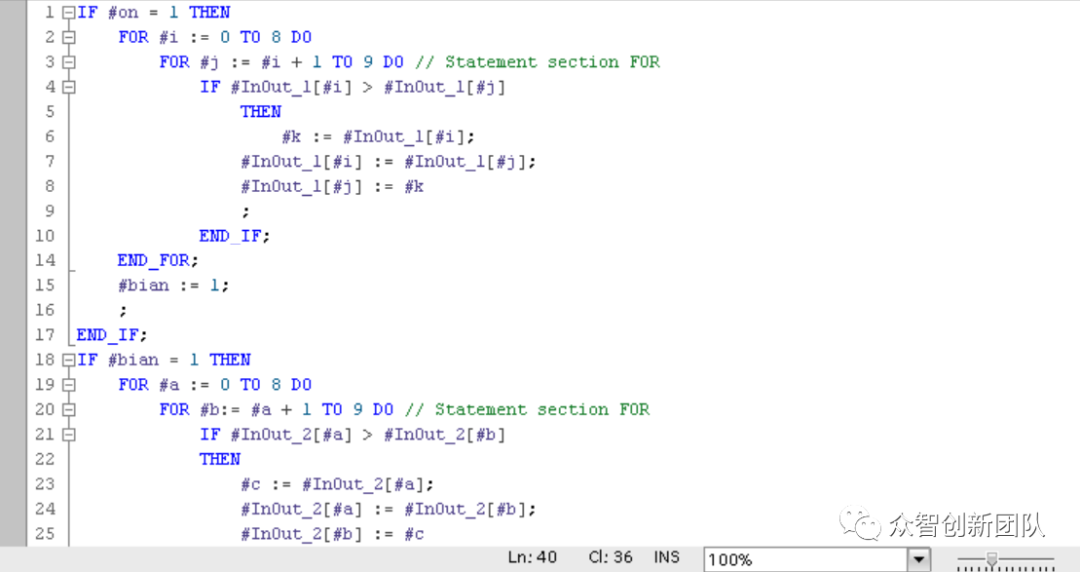

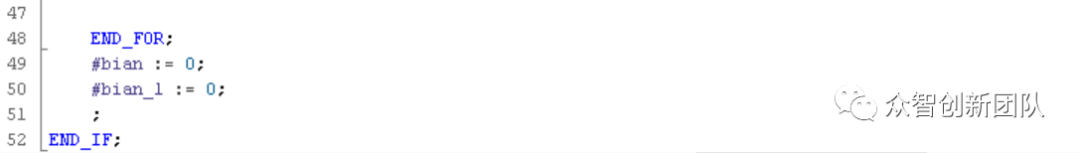

编写完数组的接收程序后，创建FC块，利用SCL语言编写程序，利用选择排序法将写入好的数组进行排序，如图4所示。
图4 SCL程序

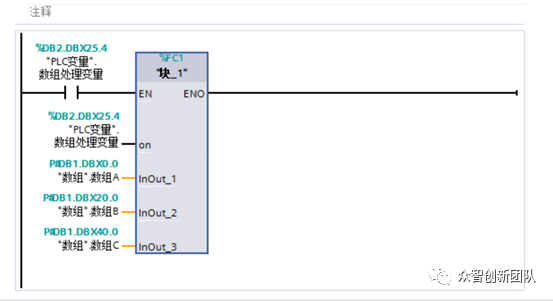

在编写完FC块后，需要在组织块中调用FC块，如图5所示。
图5 调用FC块
下一步制作触摸屏画面，添加IO域、关联变量，如图6所示。利用IO域对数组进行写入数值，如图7所示。

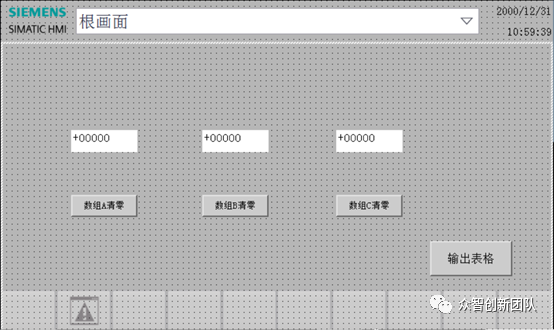

图6 触摸屏画面

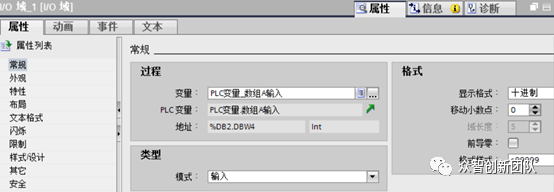

图7 关联变量

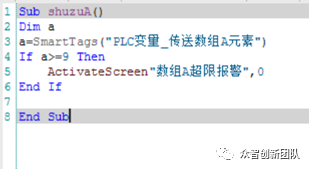

创建好IO域后，创建新画面，并新建VBS脚本。如图9所示。当输入数值的元素达到10个时，VBS脚本会跳转画面，提示数组输入完成，如图8所示。

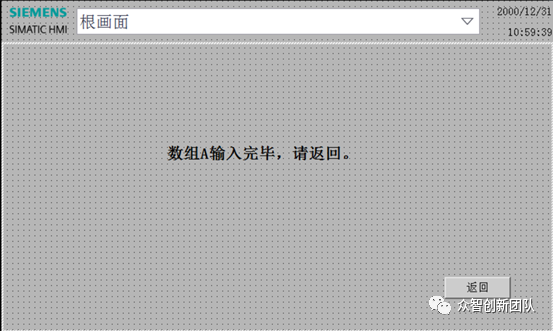

图8 数组输入完成提示
图9 数组输入完成的VBS脚本

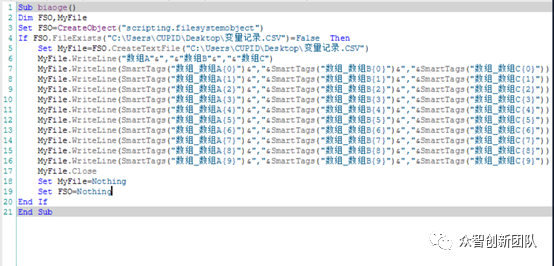

新建VBS脚本，当三组数组全部输入完成时，触发脚本，输出表格，如图10所示。
图10 VBS脚本输出表格

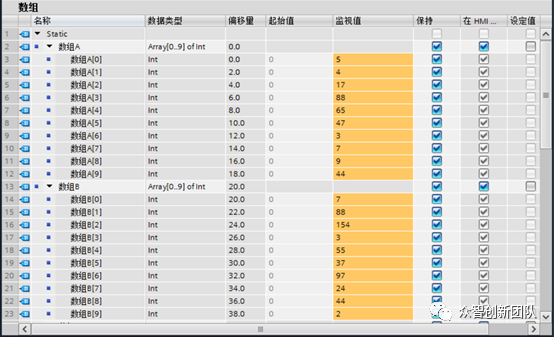

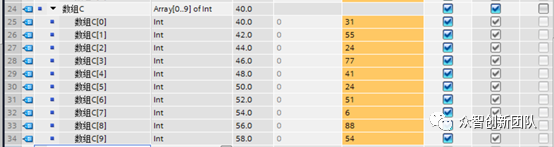

当三组数组输入完成时，FB块会将输入完成的数组进行排序。下面启动仿真，输入数组，如图11所示。
图11 未排序的数组

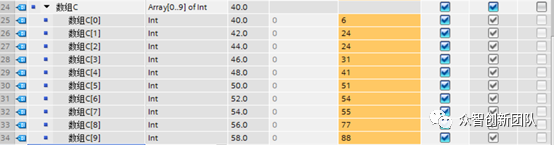

调用FC块，对数组进行排序，如图12所示。

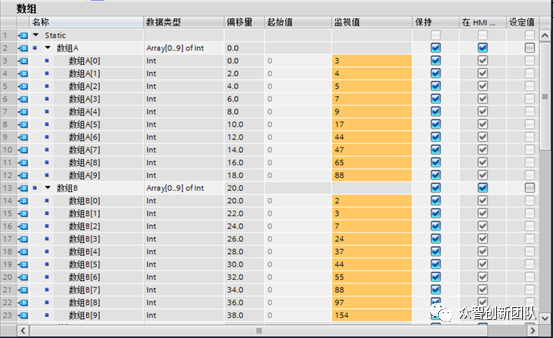

图12 排序后的数组
数组排序后，调用VBS脚本，对数组进行输出表格，如图13所示。
图13 输出后的表格
