编址与寻址

编址

元件的编址方式分为位编址、字节编址、字编址、双字编址。西门子plc符号名编址方法（S7-300），有绝对编址方法，符号名编址等。

西门子编址简单介绍

1、plc的编址方式可以假设为对plc内部元件的编码，通过固定编码，寻找相应元件。

2、plc内部在数据存储区为每一种元件分配一个存储区域，并用字母作为区域标志符，同时表示元件的类型。

如：数字量输入写入输入映像寄存器(区标志符为I)，数字量输出写入输出映像寄存器(区标志符为Q)，以此类推。

3、元件的编址方式：存储器的单位可以是位(bit)、字节(byte)、字(word)、双字(double word)，那么编址方式也可以分为位、字节、字、双字编址。

各种编址方式介绍

1、位编址的指定方式为：(区域标志符)字节号加位号.如I0.0，Q0.0。

2、字节编址的指定方式为：B(字节号)。如IB0表示由I0.0～I0.7这8位组成的字节。

3、字编址的指定方式为：W(起始字节号)。例如VW0表示由VB0和VB1这2字节组成的字。

4、双字编址的指定方式为：D(起始字节号)。例如VD0表示由VB0到VB3这4字节组成的双字。

寻址

地址的概念

完整的一条指令，应该包含指令符+操作数（当然不包括那些单指令，比如 NOT 等）。其中的操作数是指令要执行的目标，也就是指令要进行操作的地址。

要描述一个地址，至少应该包含两个要素：

1、存储的区域

2、这个区域中具体的位置

比如：

AQ2.0 其中的A是指令符，Q2.0 是 A 的操作数，也就是地址。这个地址由两部分组成：Q指的是映像输出区，2.0就是这个映像输出区第二个字节的第 0 位。由此，我们得出：一个确切的地址组成应该是：【存储区符】【存储区尺寸符】【尺寸数值】【位数值】。

直接寻址

指令中直接使用存储器或寄存器的元件名称、地址编号来查找数据，可按位、字节、字、双字型数据。

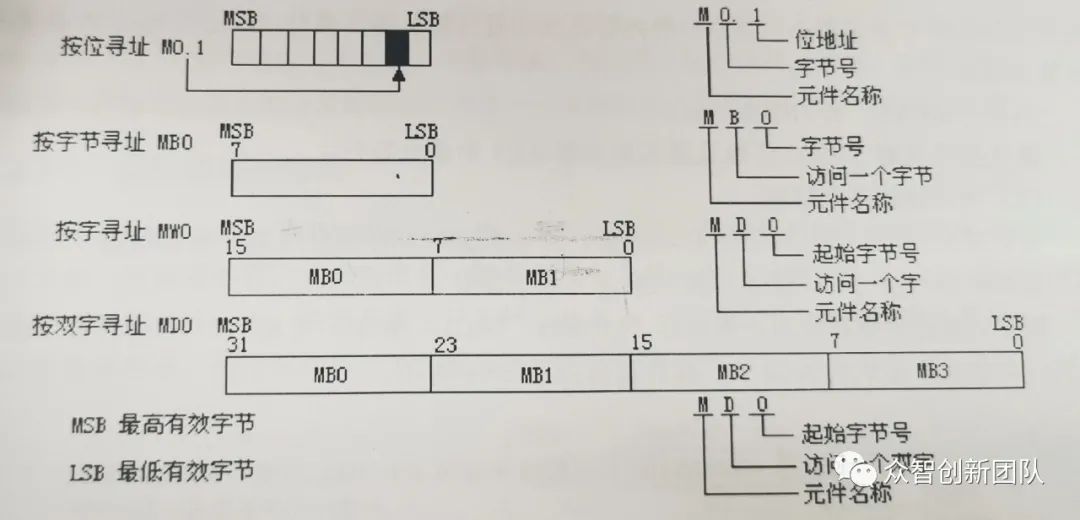

如图1-1为寻址方式举例。

(出自《西门子S7-200系列PLC自学手册》)

图1-1 位、字节、字双字寻址

间接寻址

1、数据存放到储存器或寄存器中，在指令中只出现所需数据所在单元的内存地址，需通过地址指针来储存地址，这种寻址方式称为间接寻址。在S7-200系列中，可间接寻址的元器件有I、Q、V、M、S和C。间接寻址分为储存器间接寻址和寄存器间接寻址。

2、建立指针

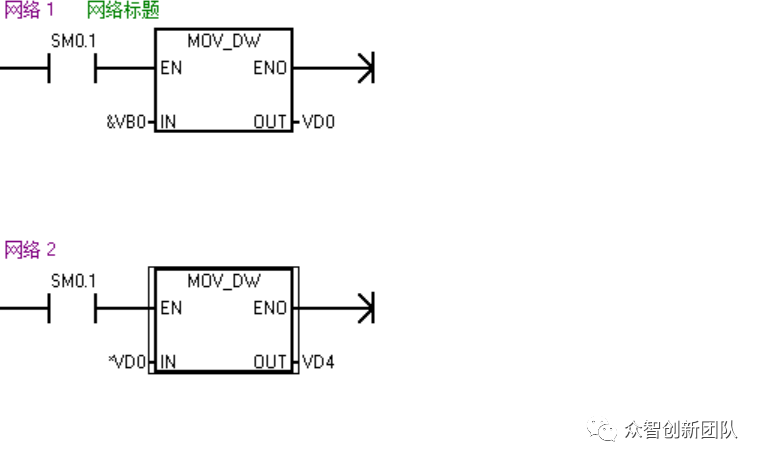

指针是32位的双字，生成指针时需使用双字节传送指令，指令中的的内存地址前必须使用”&”字符，表示操作数作为地址指针。通过间接寻址将VB0中的值传到VD4中，如图2-1所示。

图2-1 简单的指针使用

举例

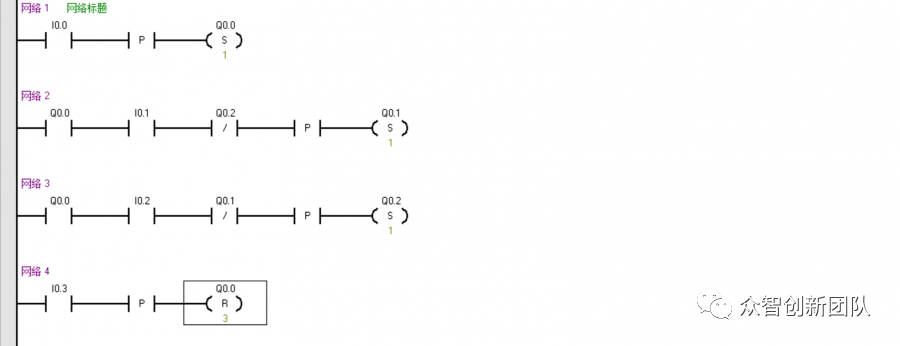

1、例题列举：下面用一个两人抢答器程序来介绍编址寻址的简单原理。

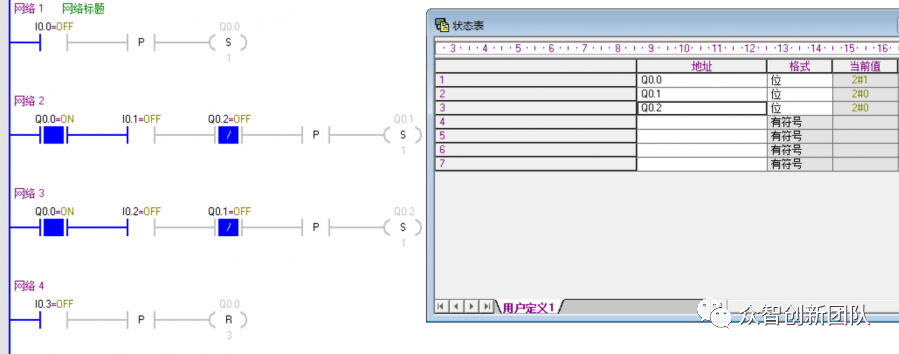

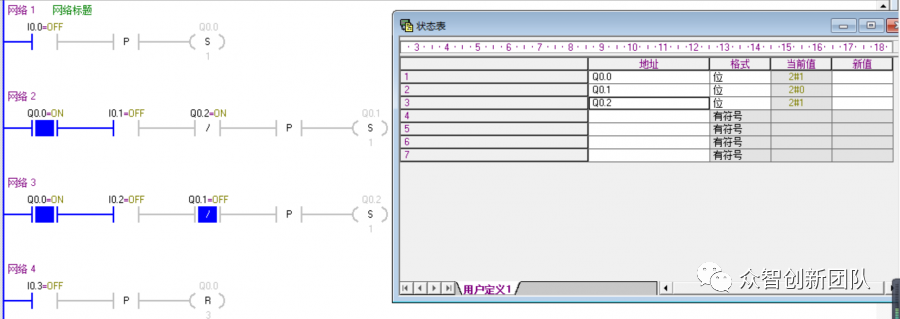

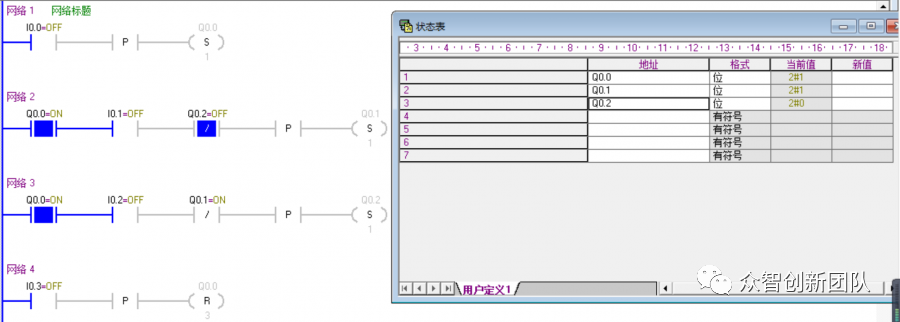

2、思路介绍：两个竞赛者一号、二号分别对应开关I0.1和I0.2，主持人对应开关I0.0，当主持人按下开关I0.0，对应开关Q0.0置位，两个竞赛者抢答。若一号先按下开关I0.1，则网络2接通，Q0.1置位，对应Q0.1小灯亮。常开开关Q0.1断开，即使二号点下开关I0.2，也不能使Q0.2对应小灯亮，反之亦可。主持人点下重置开关I0.3，则程序回到初始状态。
