Oracle Sharding Step by Step (2)

接上文：

《Oracle Sharding Step by Step (1)》

本文的目标是通过使用系统管理的分片方法来部署分片数据库。 您将了解以下内容：

• 为系统管理的分片创建分片目录和分片导向器

• 指定元数据并部署分片数据库

• 使用系统管理的分片创建表族

• 为基于会话的路由指定sharding_key（使用SQL * Plus）

• 通过使用演示应用程序（使用UCP）在分片数据库上执行读写和只读工作负载来观察统一的数据分布

• 执行跨分片查询

• 弹性缩放分片数据库

在本文中，我们将使用以下组件：

• 一个分片导向器（GSM）

• 一个Shardcatalog（chunks = 12）

• 一个Shardspace

  具有2个分片的主分片组

• 在本文的最后部分，我们将通过弹性分片功能添加1个额外的分片（sh3）

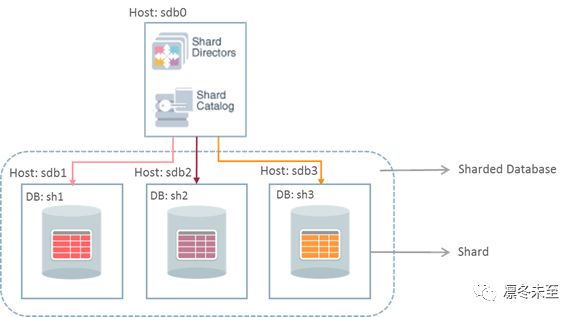

以下是用于系统管理分片的Sharding架构拓扑：

注意：sdb1，sdb2将在Sharded Database（SDB）的初始部署中使用。 Sdb3将用于增量部署。

环境先决条件

在部署分片数据库之前，执行以下几个前提条件：

A.实验室硬件和软件的大小

B.操作系统用户设置

C.配置主机文件（为了更容易的导航）并为虚拟机设置别名

D.安装环境脚本

E.下载数据库和gsm介质

F.在sdb0到sdb2虚拟机上安装Oracle数据库软件

G.在sdb0上创建非CDB数据库（将用于承载分片目录）

H.安装分片导向器（GSM）（在sdb0上）

以下是包含前提条件的详细步骤：

A.硬件和软件的大小

您必须准备全新的4个虚拟机，这些虚拟机没有任何预先存在的Oracle数据库或正在运行的监听器。

以下是我们为虚拟机推荐的最低硬件/软件配置：

• CPU - 1 Core

• 内存 - 4 GB

• 磁盘空间（/ u01）> 50GB（根据计划执行的负载）

• 网络 - 低延迟1 GigE

• OS - Oracle企业级Linux（OEL 64Bit - OS系统内核版本 - 2.6.39-400.211.1）

B.操作系统用户设置

在所有虚拟机上创建一个“oracle”操作系统用户 - 分配给“dba”组，密码设置为“oracle”

允许“oracle”操作系统用户运行“su”的能力。 （请咨询您的系统管理员。）

注意：作为本文的一部分执行的一些命令将花费超过60秒的时间来完成。 请确保打开的任何终端或远程会话都设置了适当的保持活动值，以便会话不会终止。

C.为虚拟机配置主机文件和设置别名

127.0.0.1 localhost.localdomain localhost

10.0.2.10 sdb0

10.0.2.11 sdb1

10.0.2.12 sdb2

10.0.2.13 sdb3

D.安装环境脚本

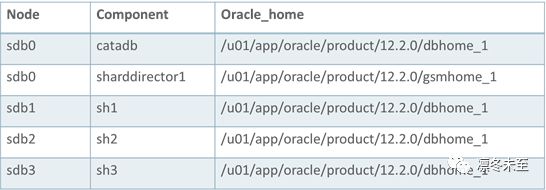

在虚拟机的$HOME下，创建各种环境shell脚本来设置shard env，shard catalog env和shard director（GSM）env。

• sdb1.sh，sdb2.sh，sdb3.sh（对于Shards - 分别在sdb1到sdb3上）

• catadb.sh（用于分片目录 - 在sdb0 VM上）

• shard-director1.sh（对于Shard Director - 在sdb0 VM上）

在sdb0上

注意：在这个例子中，oracle操作系统用户正在使用bash shell。

$ cd $HOME

$ more catadb.sh

export ORACLE_SID=catadb

export ORACLE_BASE=/u01/app/oracle

export ORACLE_HOME=/u01/app/oracle/product/12.2.0/dbhome_1

export LD_LIBRARY_PATH=$ORACLE_HOME/lib

export PATH=$ORACLE_HOME/bin:$PATH

$ more shard-director1.sh

export ORACLE_BASE=/u01/app/oracle

export ORACLE_HOME=/u01/app/oracle/product/12.2.0/gsmhome_1

export LD_LIBRARY_PATH=$ORACLE_HOME/lib

export PATH=$ORACLE_HOME/bin:$PATH

On sdb1:

$ more sdb1.sh

export ORACLE_SID=sh1

export ORACLE_BASE=/u01/app/oracle

export ORACLE_HOME=/u01/app/oracle/product/12.2.0/dbhome_1

export LD_LIBRARY_PATH=$ORACLE_HOME/lib

export PATH=$ORACLE_HOME/bin:$PATH

On sdb2:

$ more sdb2.sh

export ORACLE_SID=sh2

export ORACLE_BASE=/u01/app/oracle

export ORACLE_HOME=/u01/app/oracle/product/12.2.0/dbhome_1

export LD_LIBRARY_PATH=$ORACLE_HOME/lib

export PATH=$ORACLE_HOME/bin:$PATH

On sdb3:

$ more sdb3.sh

export ORACLE_SID=sh3

export ORACLE_BASE=/u01/app/oracle

export ORACLE_HOME=/u01/app/oracle/product/12.2.0/dbhome_1

export LD_LIBRARY_PATH=$ORACLE_HOME/lib

export PATH=$ORACLE_HOME/bin:$PATH

为了便于执行以下步骤，请打开3个终端服务器会话，并相应地为每个终端服务器会话设置标题。

· Go toTERMINAL -> SET TITLE -> SHARDS

· Go toTERMINAL -> SET TITLE -> SHARDCAT

· Go toTERMINAL -> SET TITLE -> SHARDDIRECTOR1

要连接到给定的分片（例如sdb1），请执行shell脚本，如下面的终端窗口SHARDS所示：

$ sshsdb1

$ ../sdb1.sh

$ env | grep ORA

ORACLE_SID=sh1

ORACLE_HOME=/u01/app/oracle/product/12.2.0/dbhome_1

E.下载Oracle数据库和Oracle GSM 12.2软件

从以下网址下载Oracle数据库12.2和Oracle数据库全局服务管理器12.2

https://edelivery.oracle.com

或者

http://www.oracle.com/technetwork/database/enterprise-edition/downloads/index.html

将数据库软件复制到所有虚拟机，并将其解压到/home/oracle/database。

将gsm软件复制到sdb0虚拟机，并将其解压到/home/oracle/gsm。

F.在所有虚拟机上安装数据库软件

在这本文中，您将在sdb0，sdb1，sdb2和sdb3上安装数据库软件

注意：您可以选择创建响应文件并在所有分片（上面列出）上执行静默数据库安装。

$cd u01/stage/database

$./runInstaller

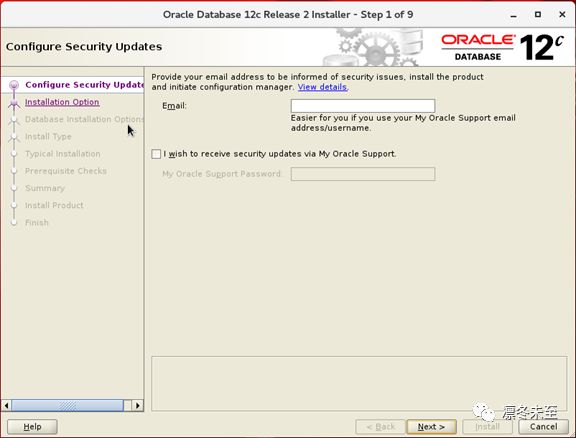

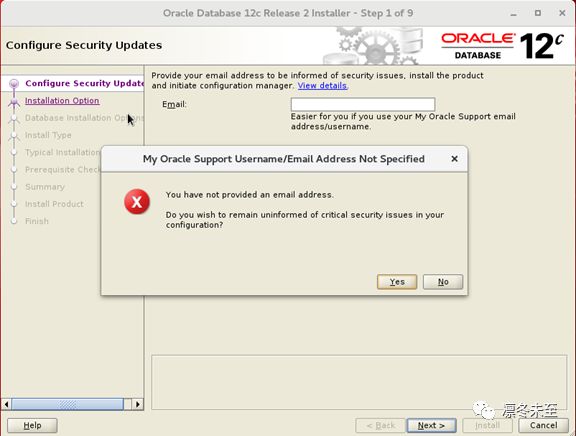

取消选中“我希望通过My Oracle Support获得安全更新”复选框。

点击“是”，然后点击“下一步”。

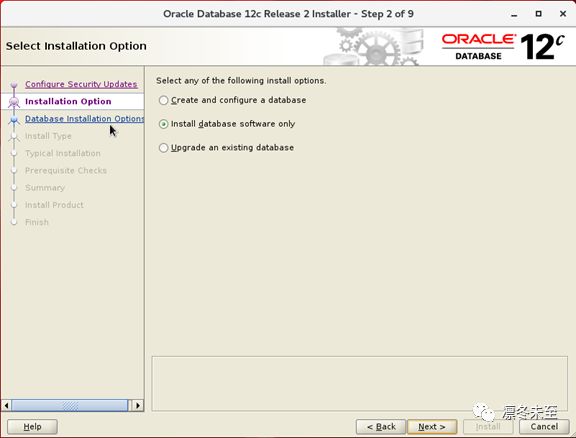

选择“仅安装数据库软件”，然后点击“下一步”。

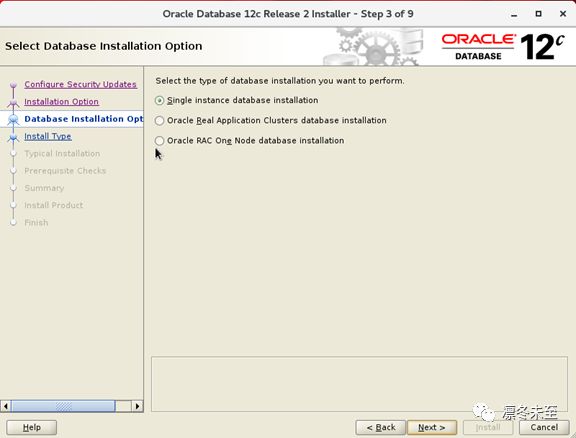

选择“单实例数据库安装”，然后点击“下一步”。

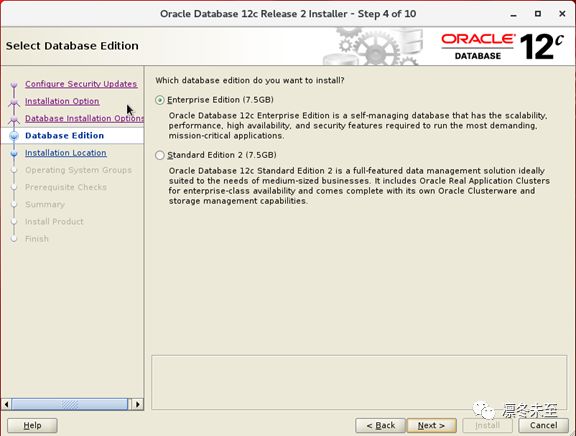

选择“企业版”，然后点击“下一步”。

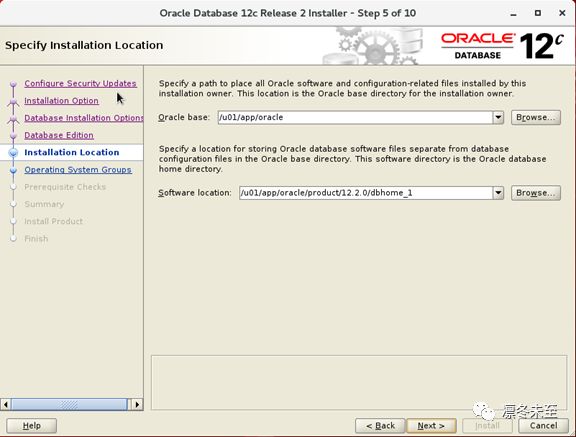

为数据库二进制文件设置“Oracle base”和“software location”，然后点击“Next”。 该软件的位置（ORACLE_HOME）非常重要，因为该目录在本文档中的许多位置都有使用。

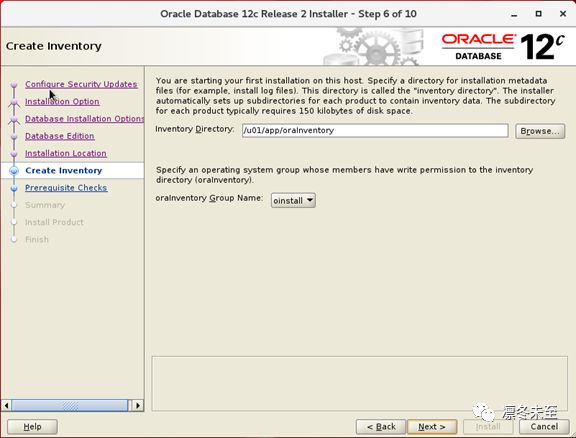

点击“下一步”。

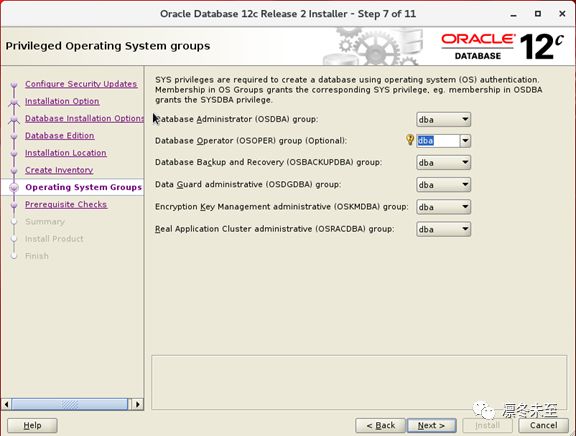

点击“下一步”。

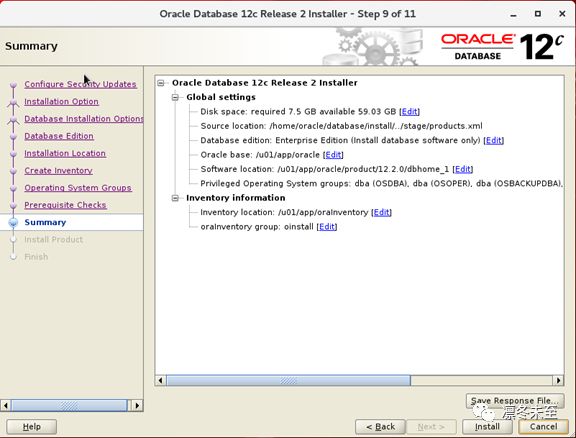

点击“安装”。

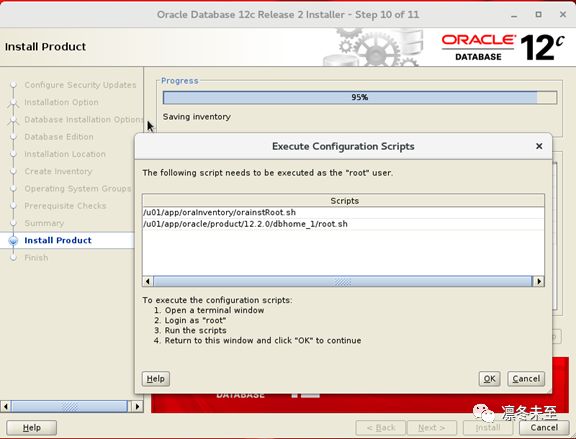

在一个单独的终端中以root身份执行root.sh，然后单击“确定”

点击“关闭”完成安装。
