随着 Oracle 12c 的推出，一个名为 Oracle Flex ASM 的特性解除了上述限制，它的一个主要特性是故障切换到集群中的其他节点。本质上是一个中心和叶架构，Oracle Clusterware 通过一个替代 ASM 实例将故障节点的连接将无缝转移到另一个成员节点。在给定集群中运行的 ASM 实例数被称作 ASM 基数，默认值为 3。但此基数值可以使用 Clusterware 命令修改。
纯 12c Flex ASM（相同版本）
Oracle 12c 之前的混合版本（不同版本）
Grid Infrasctructure (GI) 和数据库都运行在 Oracle 12c 上

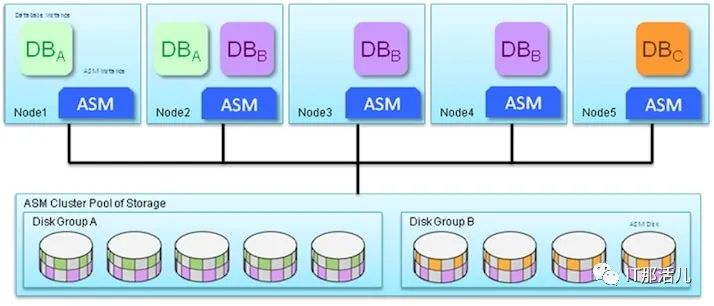

和平常一样，ASM 实例将在每个节点上运行，Flex 配置支持 12c 之前的数据库。使用 ASM 磁盘组的兼容性参数管理各数据库实例之间的兼容性。这种方法的优点是，如果 Oracle 12c 数据库实例与一个 ASM 实例的连接断开，数据库连接将故障切换至其他服务器上的另一个 ASM 实例。通过将基数设置为 all 即可以实现这种故障切换。
使用Oracle Flex ASM的Oracle RAC 12c
Oracle Flex ASM 配置上的 ASM 实例故障：
登录 RAC 数据库实例 1 (rac1)
[grid@rac12node1 ~]$ hostnamerac12node1
检查 ASM 实例和 RAC 数据库实例的状态
[grid@rac12node1 ~]$ ps -ef | grep pmongrid 2038 25582 0 16:37 pts/1 00:00:00 grep pmongrid 11838 1 0 15:04 ? 00:00:00 asm_pmon_+ASM1oracle 12830 1 0 15:05 ? 00:00:00 ora_pmon_rac12db1
从实例 1 (rac1) 检查 RAC 数据库实例中 ASM 实例的状态
[grid@rac12node1 ~]$ srvctl status asmASM is running on rac12node1,rac12node2
在实例 1 (rac1) 中检查集群状态
[grid@rac12node1 ~]$ crsctl check clusterCRS-4537: Cluster Ready Services is onlineCRS-4529: Cluster Synchronization Services is onlineCRS-4533: Event Manager is online
用于检查 Oracle Flex ASM 是否启用的命令 (rac1)
[grid@rac12node1 ~]$ asmcmdASMCMD> showclustermode ASM cluster : Flex mode enabledASMCMD> showclusterstateNormalASMCMD>
用于更改 ASM 基数的命令 (rac1)
[grid@rac12node1 ~]$ srvctl status asm -detailASM is running on rac12node1,rac12node2ASM is enabled.ASM instance +ASM1 is running on node rac12node1Number of connected clients: 2Client names: rac12db1:rac12db:rac12no-cluster rac12node1:_OCR:rac12no-clusterASM instance +ASM2 is running on node rac12node2Number of connected clients: 3Client names: -MGMTDB:_mgmtdb:rac12no-cluster rac12db2:rac12db:rac12no-cluster rac12node2:_OCR:rac12no-cluster[grid@rac12node1 ~]$
用于检查 Oracle Flex ASM 是否启用的命令 (rac2)
[grid@rac12node2 ~]$ asmcmdASMCMD> showclustermodeASM cluster : Flex mode enabledASMCMD> showclusterstateNormalASMCMD>
如何更改 ASM 基数 (rac2)
[grid@rac12node2 ~]$ srvctl config asm -detailASM home: <CRS home>Password file: +ocrdg/orapwASMBackup of Password file: ASM listener: LISTENERASM is enabled.ASM is individually enabled on nodes: ASM is individually disabled on nodes: ASM instance count: 3Cluster ASM listener: ASMNET1LSNR_ASM[grid@rac12node2 ~]$
查看节点2上访问ASM实例的客户端。
节点2初始状态，grid用户下：
set line 200col INSTANCE_NAME for a60select distinct instance_name,db_name,status from v$asm_client; INSTANCE_NAME DB_NAME STATUS---------------------------------- ------------------ -----------------------+ASM2 +ASM CONNECTED-MGMTDB _mgmtdb CONNECTEDrac12db2 rac12db CONNECTEDrac12node2 _OCR CONNECTED
在 RAC 数据库实例 1 (rac1) 中关闭 ASM 实例
[grid@rac12node1 ~]$ srvctl stop asm -node rac12node1 -stopoption abort -force
在 RAC 数据库实例 1 (rac1) 中检查 ASM 实例的状态
[grid@rac12node1 ~]$ srvctl status asmASM is running on rac12node2
在 RAC 数据库实例 1 (rac1) 中检查集群服务的状态
[grid@rac12node1 ~]$ crsctl check clusterCRS-4537: Cluster Ready Services is onlineCRS-4529: Cluster Synchronization Services is onlineCRS-4533: Event Manager is online
在实例 1 (rac1) 中检查 ASM 和 RAC 数据库的状态
[grid@rac12node1 ~]$ ps -ef | grep pmongrid 3339 25582 0 16:42 pts/1 00:00:00 grep pmonoracle 12830 1 0 15:05 ? 00:00:00 ora_pmon_rac12db1

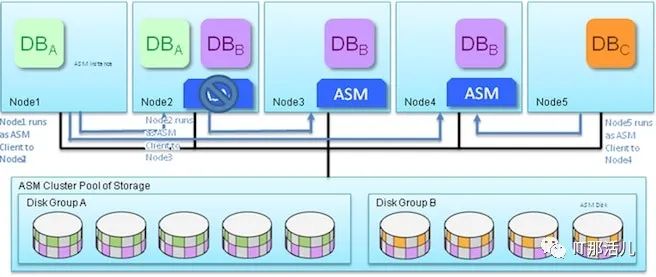

注：在这里，数据库实例与特定节点中运行的特定 ASM 实例关联。如果因为某种原因，ASM 实例无法启动/服务关闭，数据库实例仍然可以启动，因为数据库实例将查找同一集群中运行的 ASM 实例。图 3 描绘了 Flex ASM 的高可用特性。
从 RAC 数据库实例 1 (rac1) 登录数据库实例
[oracle@rac12node1 ~]$ sqlplus as sysdbaSQL*Plus: Release 12.2.0.1.0 Production on Thu Oct 17 16:45:05 2019Copyright (c) 1982, 2016, Oracle. All rights reserved.Connected to:Oracle Database 12c Enterprise Edition Release 12.2.0.1.0 - 64bit ProductionSQL> select open_mode from v$database;OPEN_MODE--------------------READ WRITE ---在节点1上数据库实例并未受到影响SQL> select instance_name,instance_number from gv$instance;INSTANCE_NAME INSTANCE_NUMBER---------------- ---------------rac12db1 1rac12db2 2SQL> select instance_name,instance_number from v$instance;INSTANCE_NAME INSTANCE_NUMBER---------------- ---------------rac12db1 1SQL>
grid用户下:
查看节点2 asm连接信息，查看节点2上访问ASM实例的客户端，有了来自节点1的客户端访问。
SQL> select distinct instance_name,db_name,status from v$asm_client; INSTANCE_NAME DB_NAME STATUS---------------------------- ---------------- -----------------------+ASM2 +ASM CONNECTED-MGMTDB _mgmtdb CONNECTEDrac12db1 rac12db CONNECTEDrac12db2 rac12db CONNECTEDrac12node2 _OCR CONNECTED
asmcmd连接查看
---强制连接到+ASM1
[grid@rac12node1 ~]$ asmcmd --privilege sysasm --inst +ASM1Connected to an idle instance.
---强制连接到+ASM2
[grid@rac12node1 ~]$ asmcmd --privilege sysasm --inst +ASM2ASMCMD> lsct 查看asm实例连接情况DB_Name Status Software_Version Compatible_version Instance_Name Disk_Group+ASM CONNECTED 12.2.0.1.0 12.2.0.1.0 +ASM2 DATADG +ASM CONNECTED 12.2.0.1.0 12.2.0.1.0 +ASM2 MGMTDG +ASM CONNECTED 12.2.0.1.0 12.2.0.1.0 +ASM2 OCRDG _mgmtdb CONNECTED 12.2.0.1.0 12.2.0.0.0 -MGMTDB MGMTDG rac12db CONNECTED 12.2.0.1.0 12.2.0.0.0 rac12db1 DATADG rac12db CONNECTED 12.2.0.1.0 12.2.0.0.0 rac12db2 DATADG _OCR CONNECTED - - rac12node2 OCRDG ASMCMD> lsdgState Type Rebal Sector Logical_Sector Block AU Total_MB Free_MB Req_mir_free_MB Usable_file_MB Offline_disks Voting_files NameMOUNTED EXTERN N 512 512 4096 4194304 8192 1824 0 1824 0 N DATADG/MOUNTED EXTERN N 512 512 4096 4194304 40960 34232 0 34232 0 N MGMTDG/MOUNTED EXTERN N 512 512 4096 4194304 3072 2736 0 2736 0 Y OCRDG/ASMCMD>
总结：数据库实例使用一个专用 ASM 实例，我们强制该 ASM 实例被停止工作来模拟故障，因此数据库实例重新连接到另一节点（在本示例中为节点 2 (rac2)）上的现有 ASM 实例。
查看节点2上访问ASM实例的客户端，有了来自节点1的客户端访问。
节点2初始状态：
set line 200col INSTANCE_NAME for a60select distinct instance_name,db_name,status from v$asm_client; INSTANCE_NAME DB_NAME STATUS----------------------------------------------- ------------------------ --------------------------+ASM2 +ASM CONNECTED-MGMTDB _mgmtdb CONNECTEDrac12db2 rac12db CONNECTEDrac12node2 _OCR CONNECTED手动关掉节点1 asm实例：[grid@rac12node1 ~]$ srvctl stop asm -node rac12node1 -stopoption abort -force
手动关掉节点1 asm实例：
[grid@rac12node1 ~]$ srvctl stop asm -node rac12node1 -stopoption abort -force
再次查看节点2 asm连接信息，查看节点2上访问ASM实例的客户端，有了来自节点1的客户端访问。
SQL> select distinct instance_name,db_name,status from v$asm_client; INSTANCE_NAME DB_NAME STATUS-------------------------------------------- ---------------------- -------------------------------+ASM2 +ASM CONNECTED-MGMTDB _mgmtdb CONNECTEDrac12db1 rac12db CONNECTEDrac12db2 rac12db CONNECTEDrac12node2 _OCR CONNECTED
1. 登录 RAC 数据库实例 1 (rac1)
login as: oracleoracle@192.168.xx.xx's password:Last login: Fri Sep 27 06:05:44 2013
2. 检查 ASM 实例和 RAC 数据库实例的状态：
[oracle@rac1 ~]$ ps -ef | grep pmonoracle 3053 1 0 05:56 ? 00:00:00 asm_pmon_+ASM1oracle 3849 1 0 05:57 ? 00:00:00 ora_pmon_flavia1
3. 在 RAC 数据库实例 1 (rac1) 中检查 ASM 实例的状态
[oracle@rac1 ~]$ srvctl status asmASM is running on rac2,rac1
4. 在 RAC 数据库实例 1 (rac1) 中检查集群的状态
[oracle@rac1 ~]$ crsctl check clusterCRS-4537: Cluster Ready Services is onlineCRS-4529: Cluster Synchronization Services is onlineCRS-4533: Event Manager is online
5. 在 RAC 数据库实例 1 (rac1) 中停止 ASM 实例
[oracle@rac1 ~]$ srvctl stop asm -n rac1 -o abort -f
6. 在 RAC 数据库实例 1 (rac1) 中检查 ASM 实例的状态
[oracle@rac1 ~]$ srvctl status asmASM is running on rac2
7. 检查 ASM 实例和 RAC 数据库实例 (rac1) 的状态
[oracle@rac1 ~]$ ps -ef | grep pmonoracle 7885 5795 0 06:20 pts/0 00:00:00 grep pmon

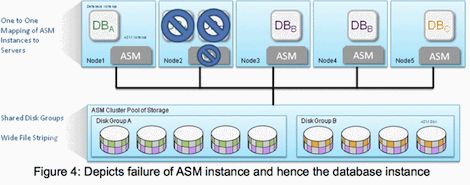

总结：数据库实例与 ASM 实例强关联。如果 ASM 实例发生故障，同一节点上的数据库实例也会发生故障。
Oracle Flex ASM 支持 Oracle Database 12c 客户端使用更大的 LUN 大小。 支持的最大磁盘组数为 511。
可以灵活地重命名磁盘组中的 ASM 磁盘。
ASM 实例的补丁级验证
复制物理元数据
滚动补丁期间禁用补丁级验证
在早期版本中，集群要求：
Flex ASM 增加 ASM 网络，可用于 ASM 与其客户端之间的通信，以便隔离和分流 ASM 通信。
一个供客户端应用访问的公共网络
一个或多个用于集群内节点间通信（包括 ASM 通信）的专用网络
