cell节点RIAD卡故障是exadata常见的问题之一，本文通过故障现象及故障处理过程进行展示。

1. 设备当前状态

Exadata X3-2 cell03节点异常，不能提供服务。InfiBand卡指示灯不亮，当前cell03已关闭。

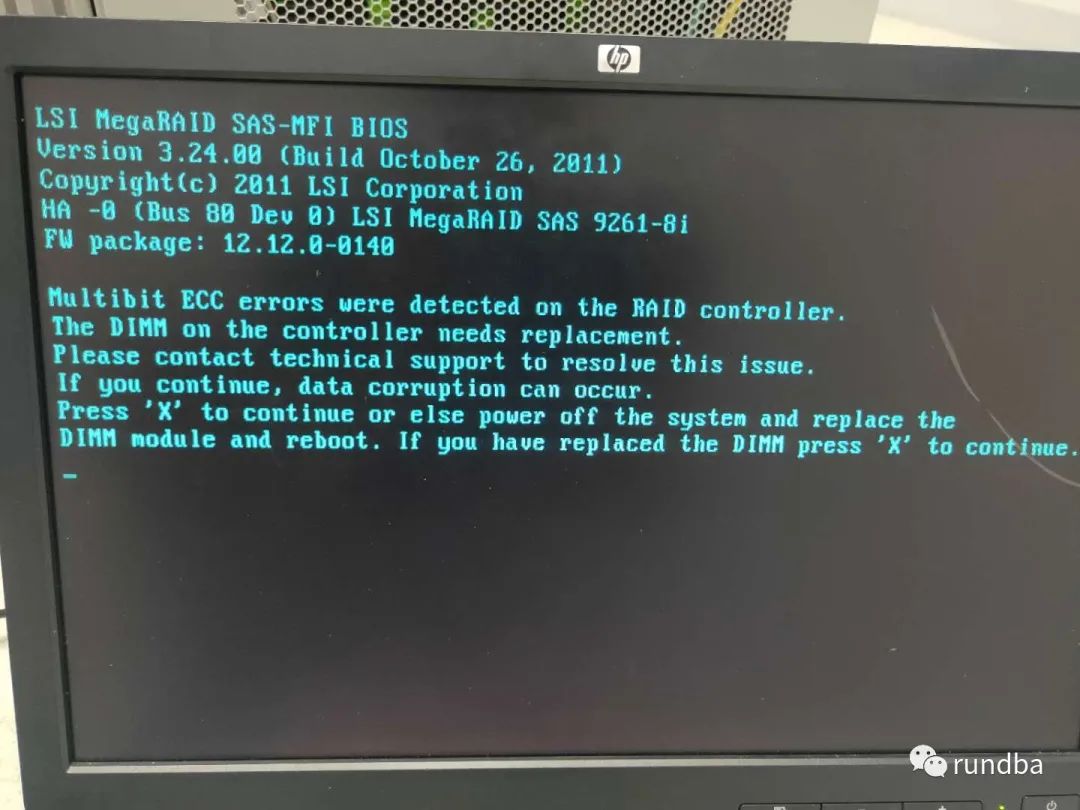

连接显示器，cell03界面，提示RAID卡相关组件故障，需要进行更换。

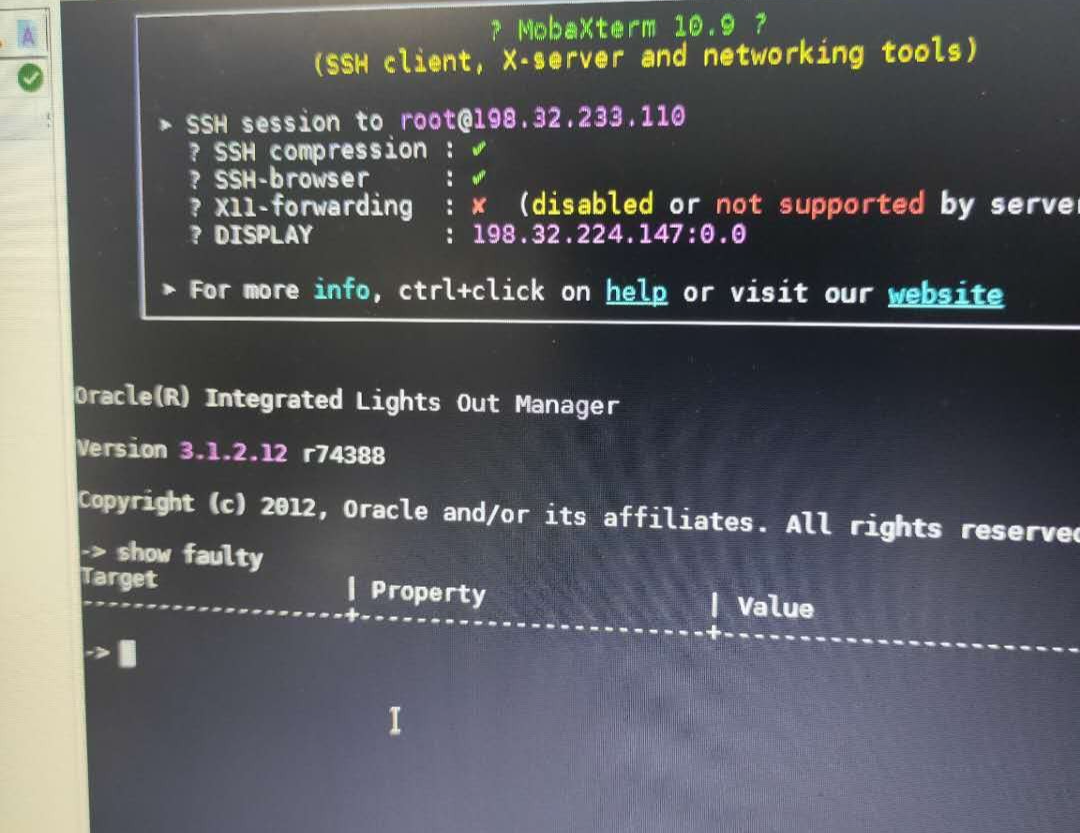

cell 03的LIOM web界面不能登录，使用ssh登录LIOM，执行show faulty，显示没有报错。

当前RAID卡外置BBU

2. 故障原因

经判断为RAID组件异常，需要更换RAID卡。

3. RAID更换步骤

1) 工具准备

2) 确认故障cell目前已关机

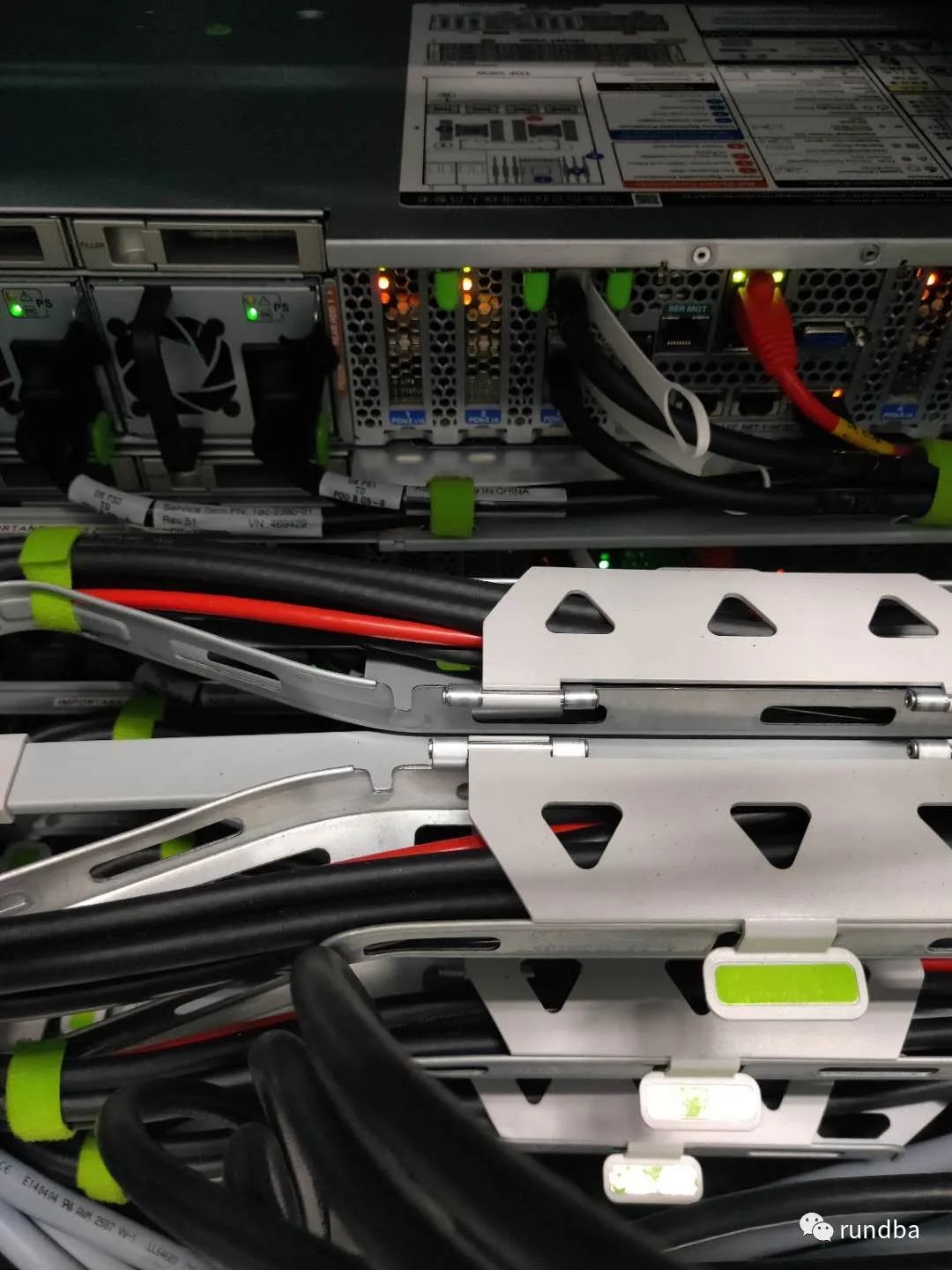

3) 记录后面板网线、infiband线、电源线等连接位置，有标签时，确保标签正确

4) 拔下电源断电，设备从后往前推，完整漏出上面板

5) 拆下上面板

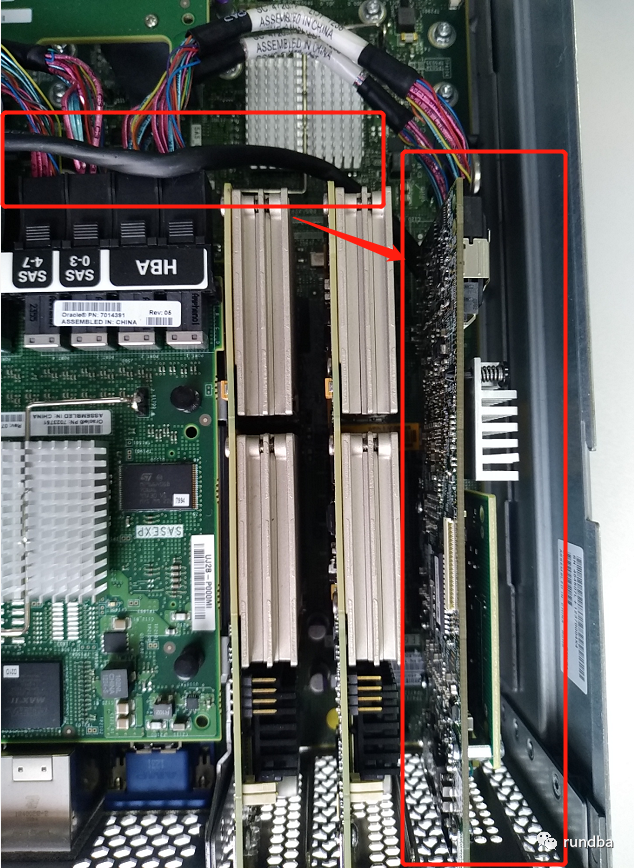

6) 找到RAID卡位置

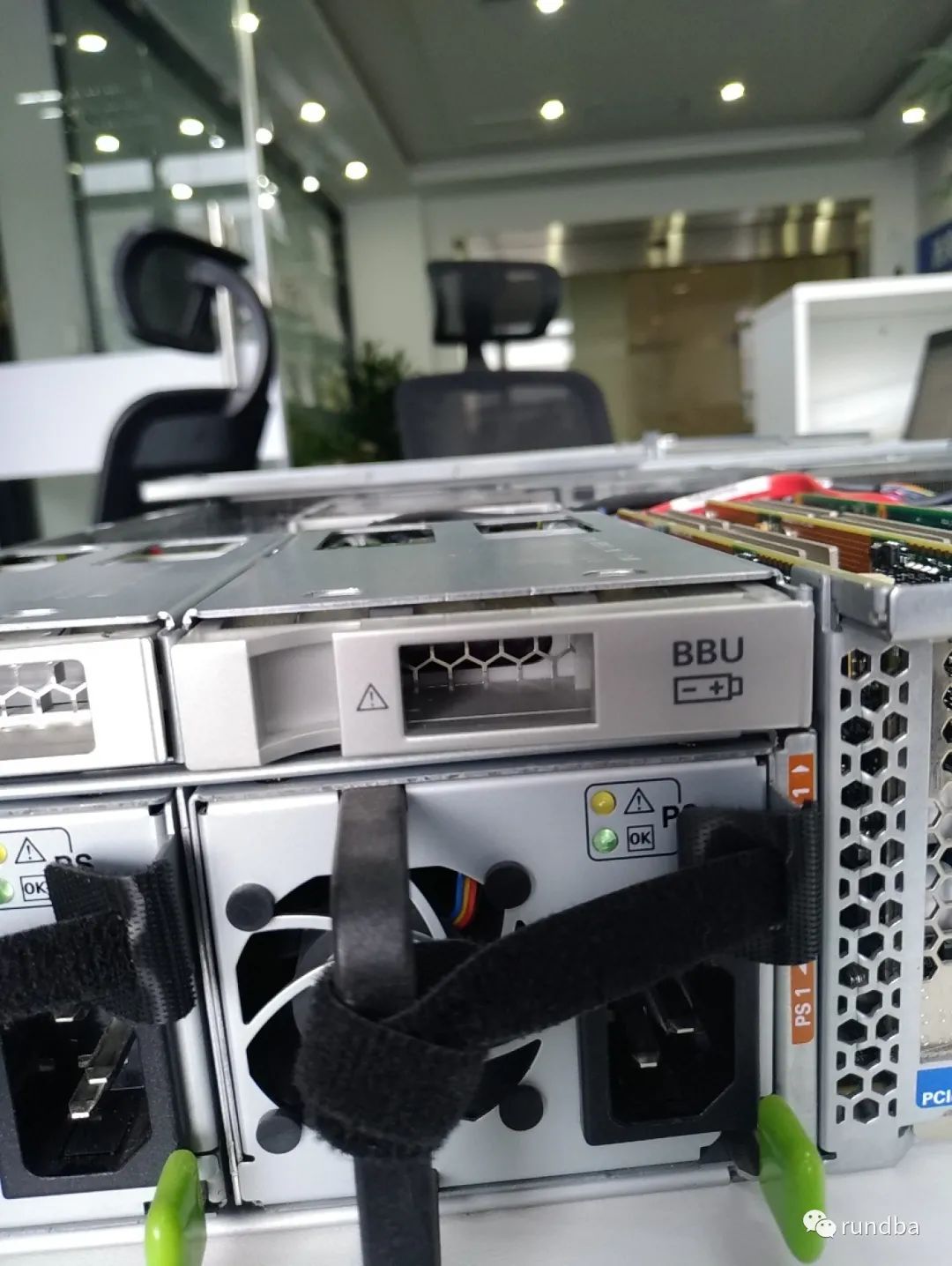

首先找到BBU位置

通过BBU上连线找到RAID位置

拨开面板外绿色卡托，拔下故障RAID卡。

7) 更换RAID电池

将故障RAID上的电池拆下，更换到新的RAID卡上。

下图仅作参考，实际可能有差异，详情以实际为准。

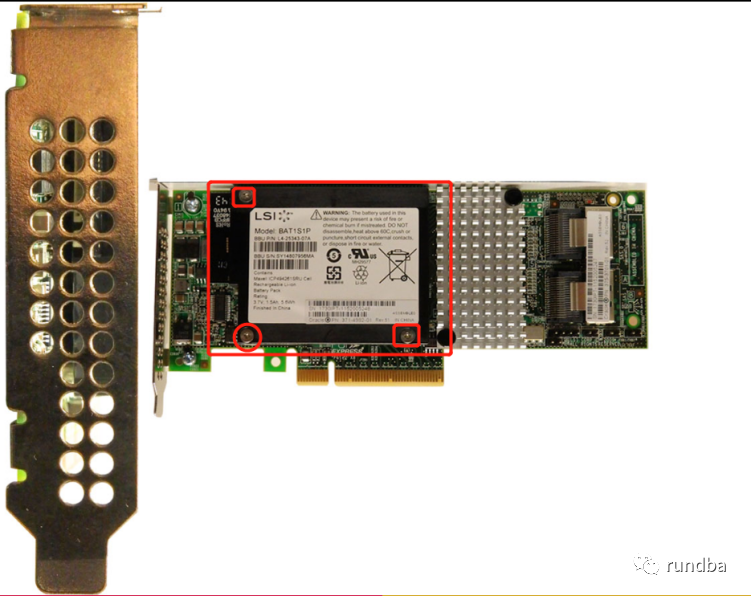

图 带电池的RAID

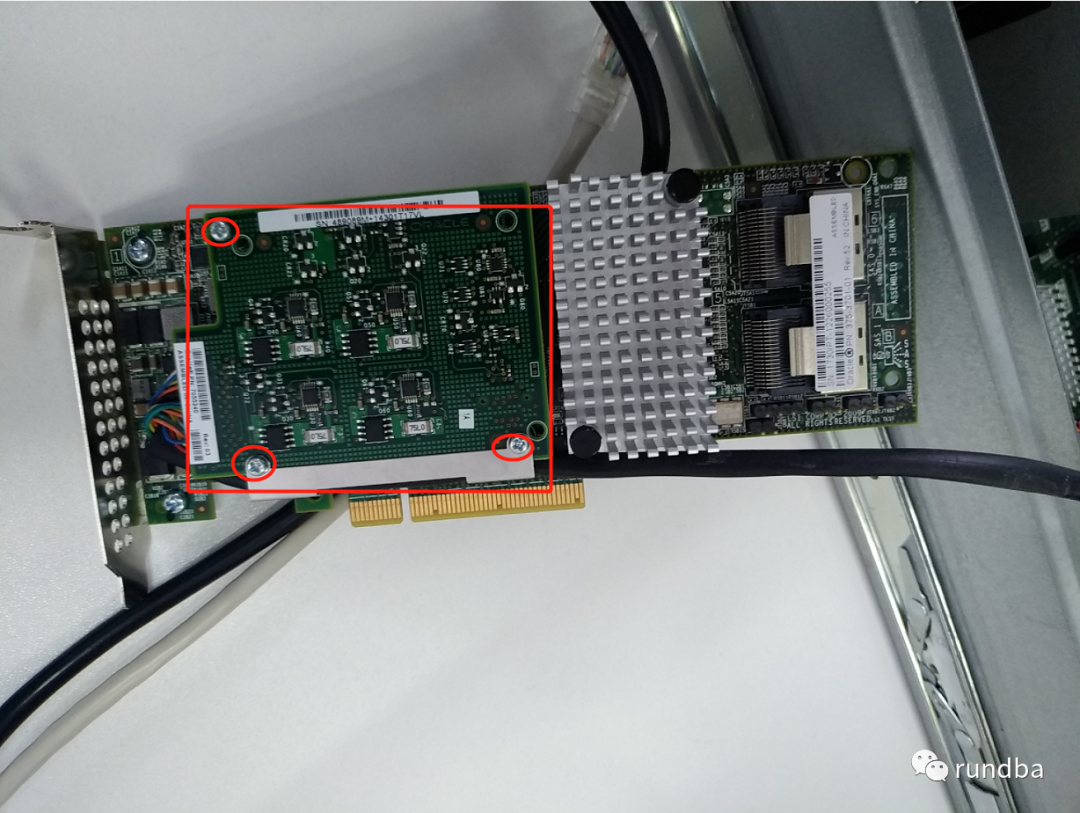

图 不带电池的RAID卡

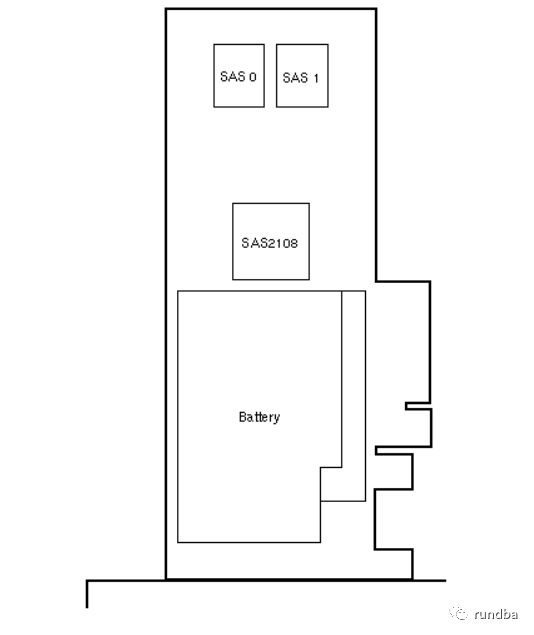

图 RAID卡示意图

8) 将新RAID卡插入到故障cell节点

9) 正确连接原有线路：网线、InfiBand、电源线等

10) 电源接通约3分钟左右，该cell节点LIOM加电完成，声音明显变大，此时按前面板电源键，系统加电

11) 导入RIAD配置

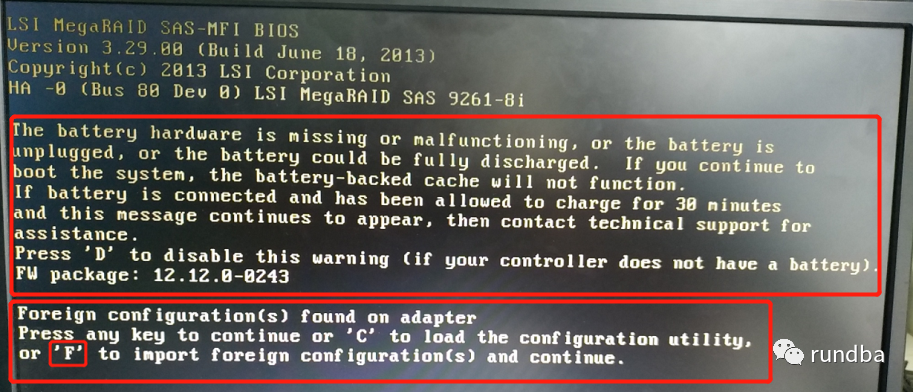

正常启动时，会提示按F导入外部配置或按C加载配置功能，此处选择F，系统会自动将磁盘的RIAD信息同步到新RAID上。

注：该界面需要注意是否有其它错误提示。

12) 正常启动

约1分钟自动导入完成后，系统会自动重启，然后会引导操作系统完成启动。

4. 参考

不足之处，还望抛砖。
