SpringBoot2.x嵌入式Servlet容器的配置和启动原理

糖爸的架构师之路 2021-06-24

987

写在前面

大家还记得在没有SpringBoot之前我们是如何配置项目的么？在引入Spring对应的Maven依赖后，首先需要在web.xml中注册对应的过滤器，监听器以及Servlet（例如SpringMVC中的DispatcherServlet），在Spring的主配置文件中（通常命名为application.xml）注册容器初始化时需要加载的Bean、AOP、拦截器、视图解析器，注解驱动、静态资源换访问以及其他中间件依赖Spring的相关配置等等一大堆，项目构建好后，在服务器安装Tomcat，并将构建好的war包放到对应的目录下，最后通过启动脚本启动Tomcat。这一整套流程下来其实是非常繁琐的，不但容易出错，而且随着项目体积的膨胀，也非常不便于维护。Spring官方也意识到这个问题，于是就有了后来的SpringBoot。

SpringBoot和传统的Spring项目相比优点如下：

快速整合第三方框架，比如redis，mybatis等等
全部采用注解方式，没有繁琐的xml配置
直接嵌入Tomcat、Jetty和Undertow服务器，不需要单独额外的下载集成工作
提供生产就绪功能。例如指标，健康检查和外部化配置。指标和监控检查可以很方便的帮助运维人员在运维期间监控项目运行情况;外部化配置可以很方便的让运维人员快速、方便的外部化配置和部署工作。

今天我们就上述的第三点——嵌入式Servlet进行深入的探究，本文基于SpringBoot最新的GA版本2.4.2进行讨论。官方地址如下：

https://docs.spring.io/spring-boot/docs/current/reference/html/spring-boot-features.html#boot-features-embedded-container

Web原生组件注入（Servlet、Filter、Listener）

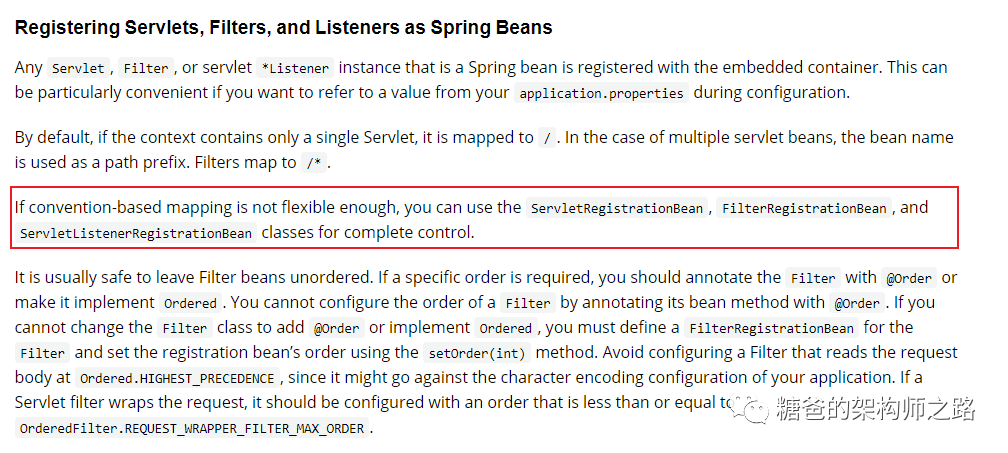

由于SpringBoot默认是以jar包的方式启动，不存在web.xml文件，所以按照之前传统Spring项目配置原生组件的方式是行不通的。这里我们可以参考官方文档，Spring官方给我们提供了两种注册的方式：

通过RegistrationBean方式配置

如果要使用RegistrationBean方式配置，需要两步操作

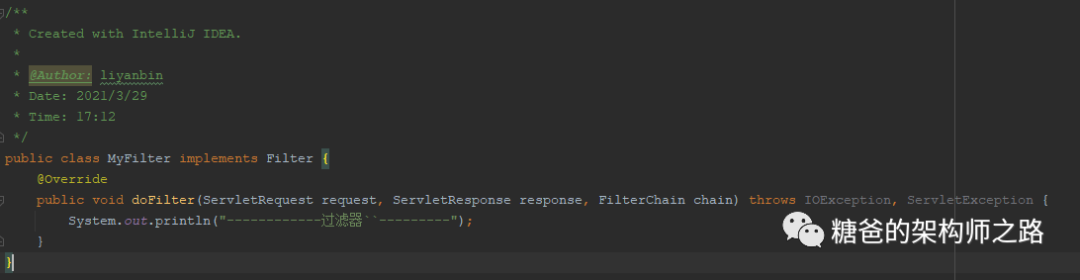

定义Servlet、Filter和Listener

将定义的Web原生组件注册到Spring容器中，这里就使用到文档中提到的

ServletRegistrationBean
FilterRegistrationBean
ServletListenerRegistrationBean

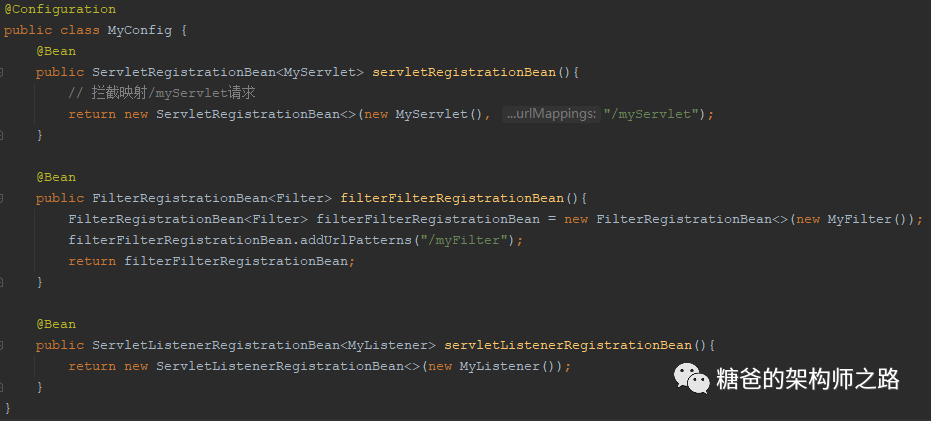

可以使用配置类的方式将对应的Web原生组件加载的Spring容器中，代码如下：

其中Servlet和Filter需要针对一个或多个路径进行处理，所以在初始化的时候可以通过构造方法来传入想要匹配的路径。

通过Servlet API方式配置

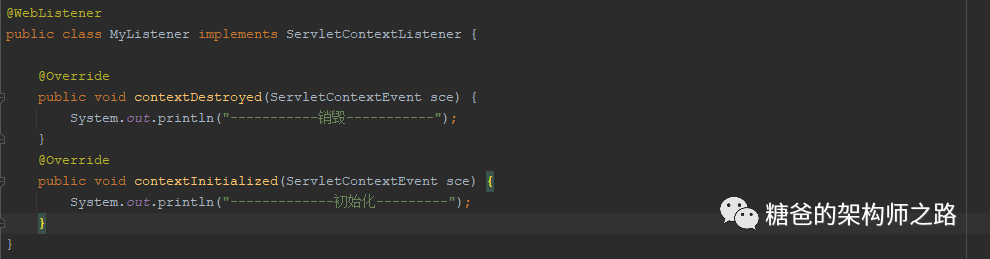

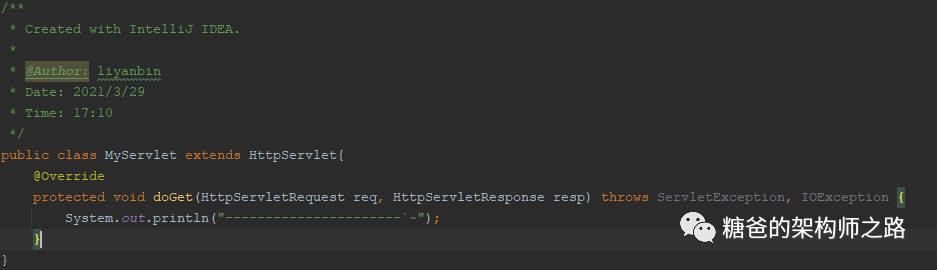

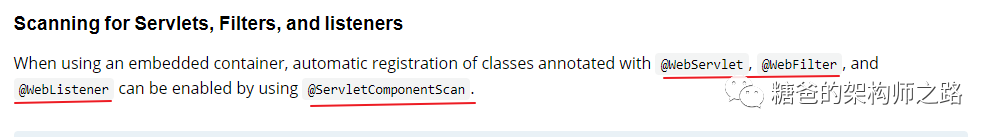

这种方式就更加简单了，根据文档中的描述，我们只需要通过基于Servlet3.0以上规范提供的注解——@WebServlet、@WebFilter、@WebListener来标识我们要注入的Web原生组件就可以，所以我们可以将注册方式改造成如下：

最后，在启动配置类上添加

@ServletComponentScan（可以指定路径，用于扫描Servlet组件对应的包），将Web原生组件加载进Spring容器中。

DispatchServlet的注册流程

熟悉SpringMVC的小伙伴应该都知道DispatchServlet这个组件，它是SpringMVC前端控制器设计模式的实现，提供

SpringWebMVC的集中访问点，而且负责职责的分派，并与Spring Ioc容器无缝集成，从而可以获得Spring的优势。在传统的Spring项目中，DispatchServlet也是需要配置在web.xml文件中的，但在SpringBoot中，我们依然也不需要做额外的配置，那DispatchServlet是如何加载到容器中作为Servlet使用的呢？这里就应用到了上一章节中提到的ServletRegistrationBean。

我们知道在SpringBoot启动时会做非常多的自动配置，而每一个自动配置都会对应一个xxxAutoConfiguration，DispatchServlet自然也不例外。

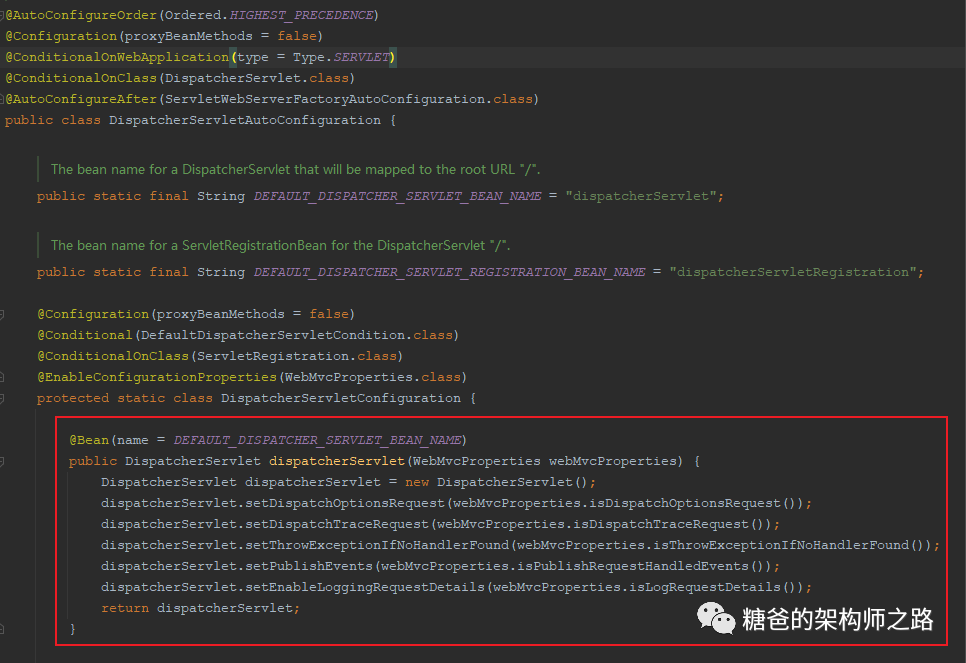

在DispatchServletAutoConfiguration这个自动配置类中，首先会将DispatchServlet对象初始化并注册到Spring容器中，初始化对应的属性配置存放在WebMvcProperties中

而WebMvcProperties类中标注了

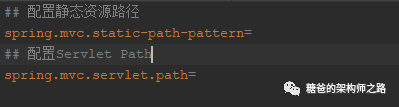

@ConfigurationProperties，说明我们可以在对应的application.properties中通过spring.mvc.xx配置SpringMVC的相关属性

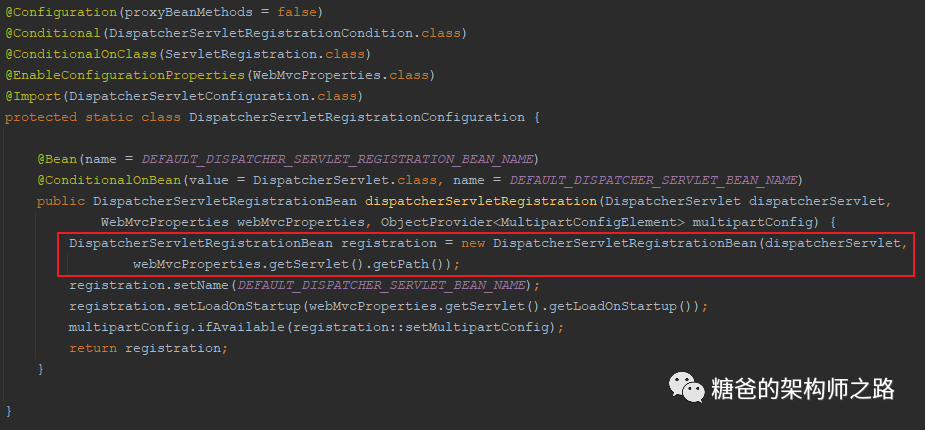

我们继续回到

DispatchServletAutoConfiguration中，在加载了DispatchServlet后，又初始化并注册了DispatchServletRegistrationBean

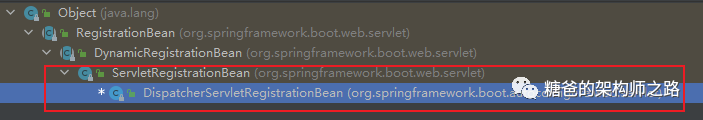

通过查看继承关系链，我们得知

DispatchServletRegistrationBean其实就是一个ServletRegistrationBean

也就是说，这个注册过程，其实也就是通过RegistrationBean的方式注册Servlet的过程，DispatchServlet对应的路径其实就是 “ ”

妙啊~~

嵌入式Servlet容器自动配置原理

既然SpringBoot使用的是嵌入式的Servlet容器，那么就不需要我们额外安装部署Web容器，只需要启动应用就可以启动Web容器，那它内部是如何做到的呢？下面我们来一起分析一下

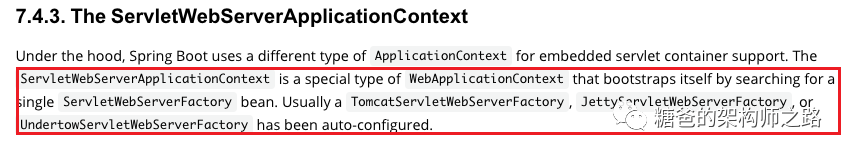

首先还是先来看一下官方文档

其实上面的文档翻译过来就是说

ServletWebServerApplicationContext作为嵌入式的Servlet容器的Ioc容器可以在启动时去找单例的ServletWebFactory，并且

ServletWebFactory通常有三个容器实现，分别是

TomcatServletServerFactory
JettyServletServerFactory
UndertowServletWebServerFactory

所以我们可以通过

ServletWebServerApplicationContext这个容器类作为突破口一步一步来分析。

当我们执行主配置类的main()方法启动应用时，内部会最终调用

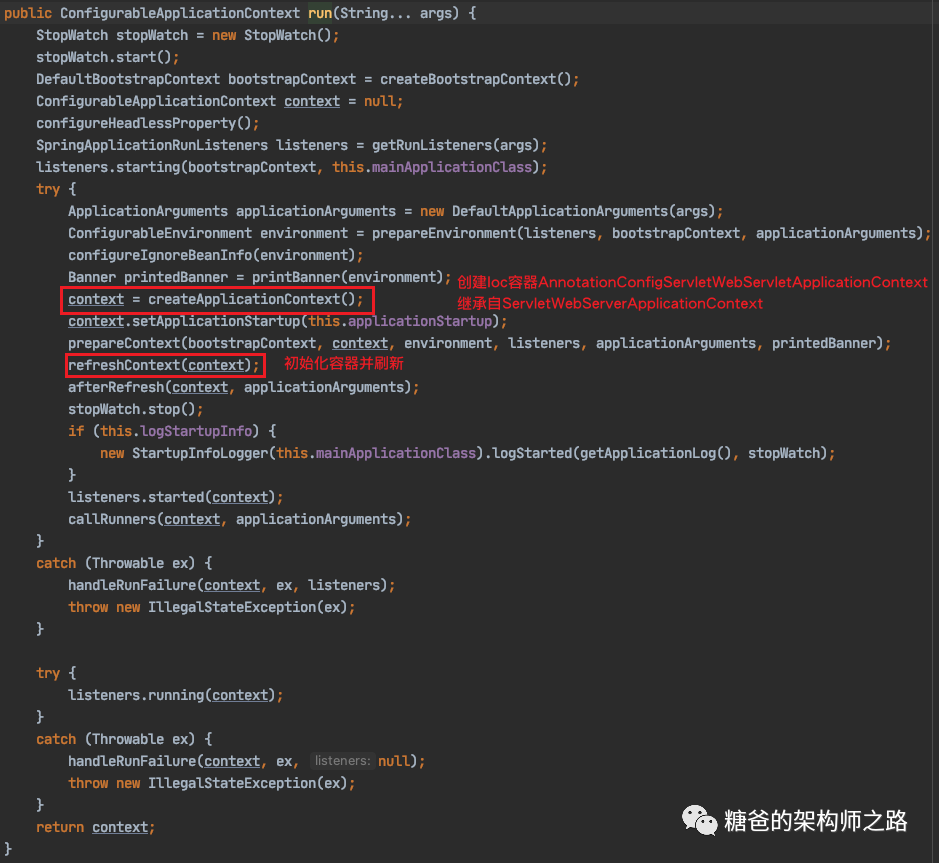

SpringApplication.run(String..args)，在方法内部其实做了很多的事情，其中包括注册监听器、创建引导上下文环境、初始化容器等，这里我们只关心和本文相关的，也就是初始化Ioc容器，代码如下：

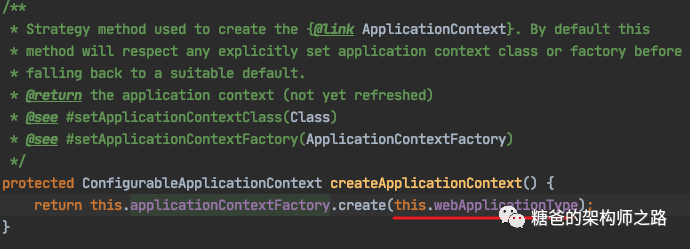

createApplicationContext()

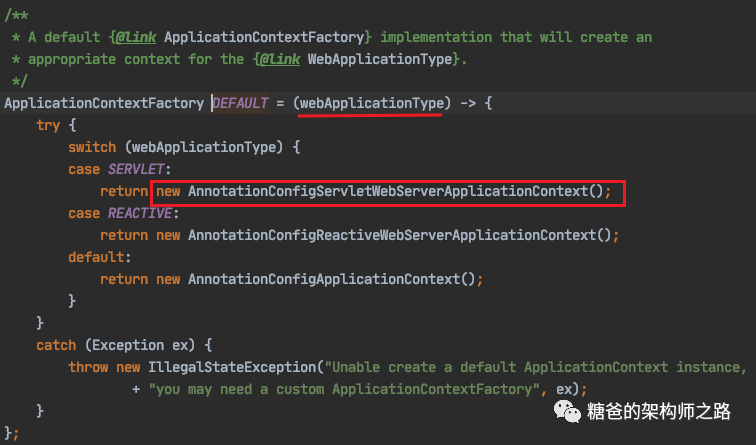

这里ApplicatioonContextFactory.create()使用了响应式编程，具体的方法如下：

可以看出，switch..case会根据

webApplicationType提供的不同的类型创建出不同的容器，而在前面初始化

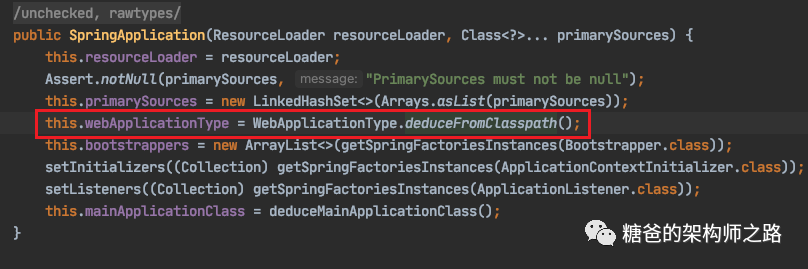

SpringApplication对象时，

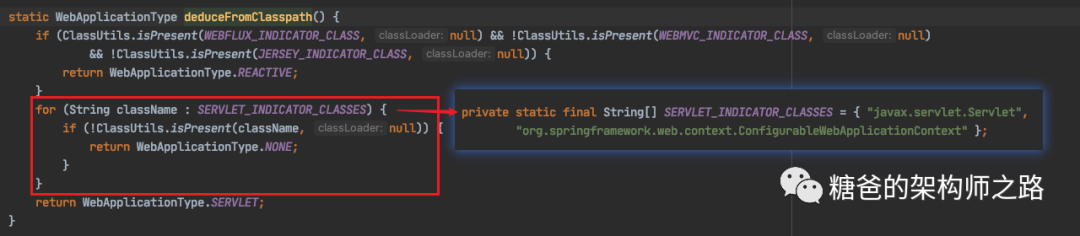

webApplicationType会根据当前导入的环境判断出是哪种类型的应用，具体代码如下：

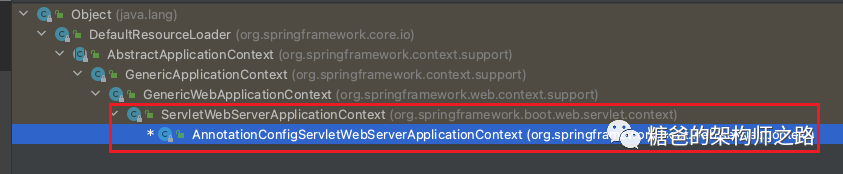

所以如果是Web应用，最终创建的容器对象即为

AnnotationConfigServletWebServletApplicationContext，而正如文档中所说，该容器对象继承自ServletWebServerApplicationContext。

至此，Ioc容器创建完成。

refreshContext()

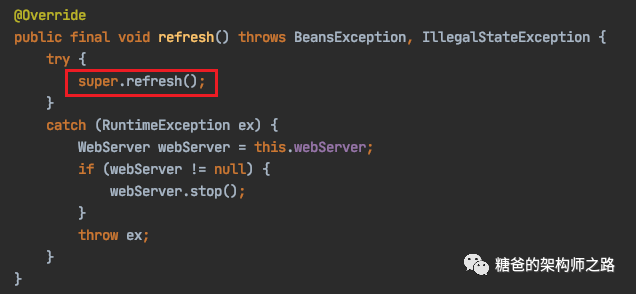

容器创建完成后，接下来SpringBoot会调用refreshContext()方法将刚创建的容器进行初始化和刷新操作，具体代码如下：

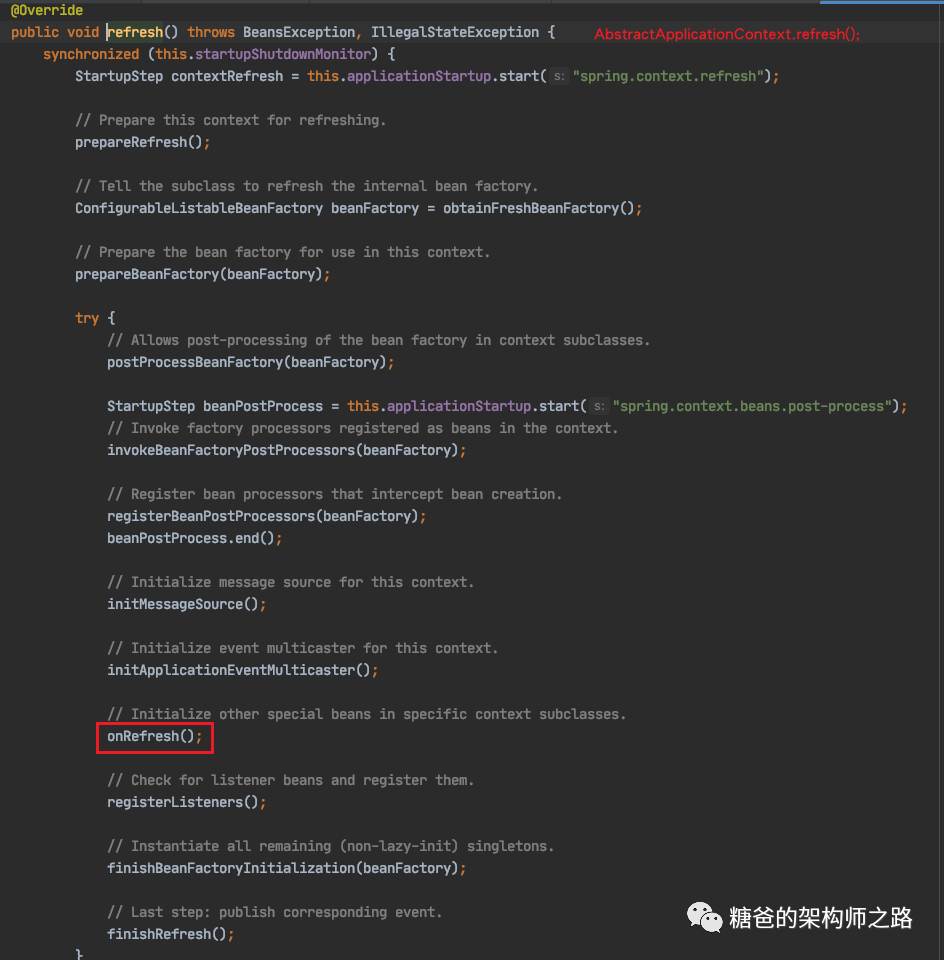

super.refresh()方法会调用

AbstractApplicationContext.refresh()，这个过程中Ioc容器会进行初始化，并且会扫描、创建、加载所有组件、执行BeanPostProcessor方法等等一系列的操作，这里我们只关注和本文相关的内容，也就是红色框标识出来的onRefresh()方法。

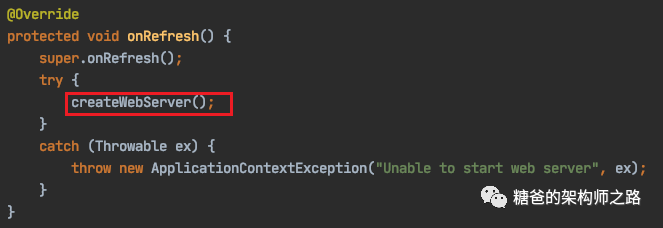

因为ServletWebServerApplicationContext重写了这个方法，所以根据多态的原理，自然会去调用子类的onRefresh()方法

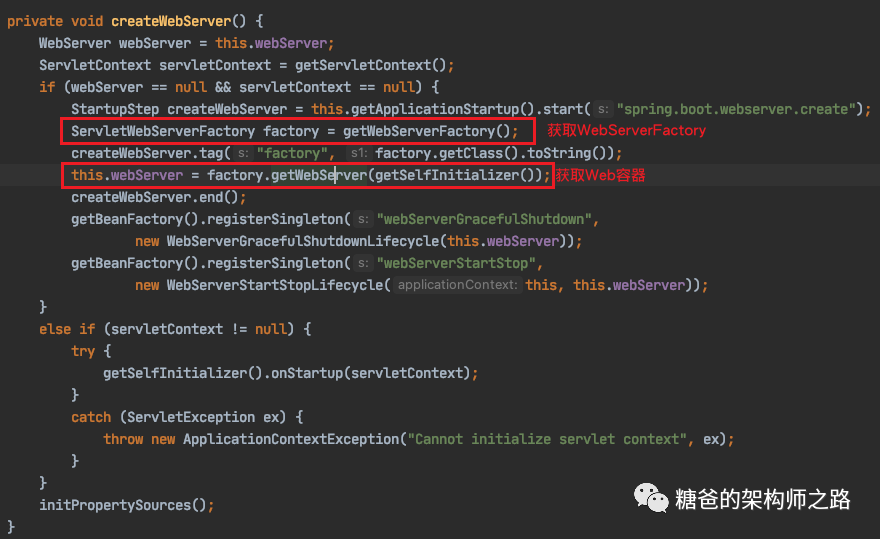

在createWebServer()方法中，首先会去获取WebServerFactory工厂实例

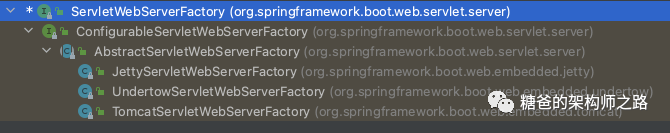

官方文档中也提到，

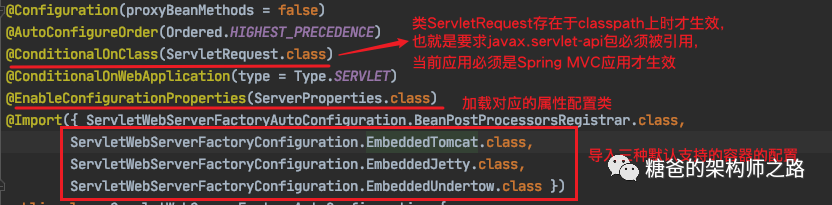

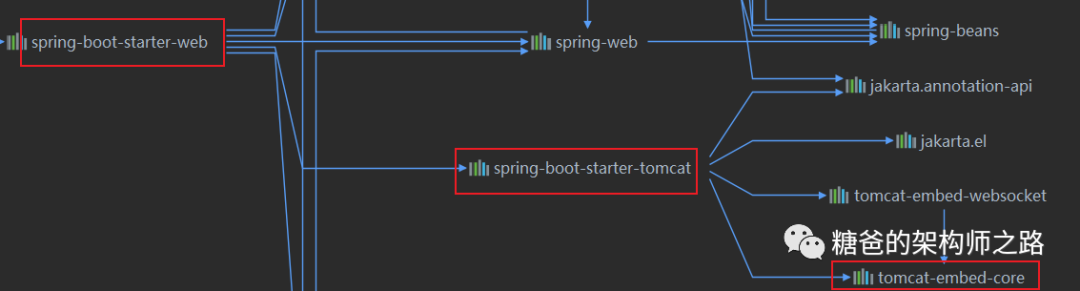

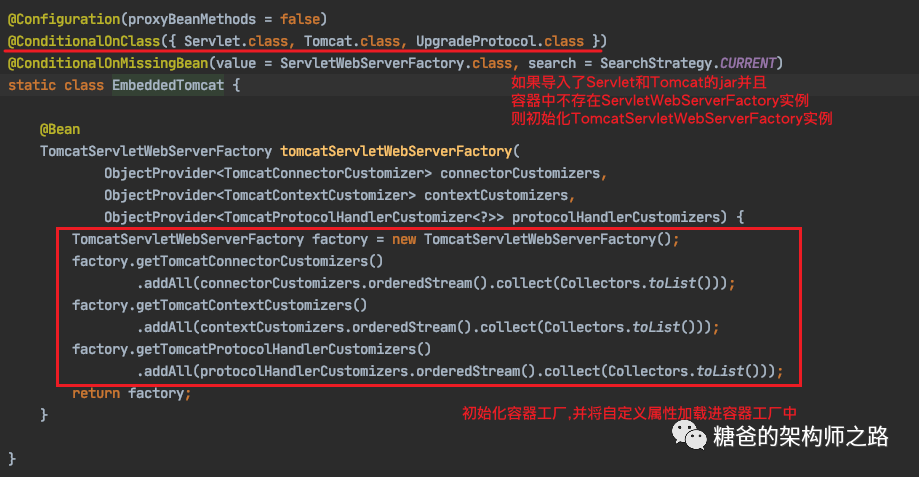

ServletWebServerFactory有三个容器实例（如上图），那SpringBoot是如何知道加载哪一个WebServerFactory的呢？这里又用到了ServletWebServerFactoryAutoConfiguration，这个自动配置类的主要作用就是根据导入的不同jar包来判断当前应用应该使用哪一种容器
