Kubernetes（K8S）从v1.17版本开始支持CSI（Container Storage Interface，容器存储接口）存储驱动，并且按照K8S的路线图，从v1.21版开始将全面切换至CSI。

目前，Azure上的K8S服务AKS（Azure Kubernetes Service）已经开始对CSI提供预览支持，并增加了若干新功能。其中一个重要功能就是支持Azure Shared Disk，借此，我们可以在多个Pod甚至Node上共享一块磁盘。当然，为了避免存储脑裂，需要从应用进行磁盘锁、仲裁、读写控制等。这个功能大幅扩展了K8S的使用场景。

不过很多人可能会好奇：K8S本身就支持NFS或SMB的NAS模式，可以直接提供持久化卷的共享，为什么还要支持共享磁盘？原因在于，共享磁盘和NAS从读写操作原理是不一样的。磁盘提供块级（结构化）存储，用户可以自己控制文件系统；而NAS提供的文件级（非结构化）共享。很多场景，例如Oracle RAC只支持共享磁盘，而无法用NAS存放数据文件。

下文就通过实际操作演示如何在AKS中使用共享磁盘。

1.创建AKS集群

目前AKS对CSI的支持还处于预览阶段，所以需要用CLI命令行的方式启用并创建集群。

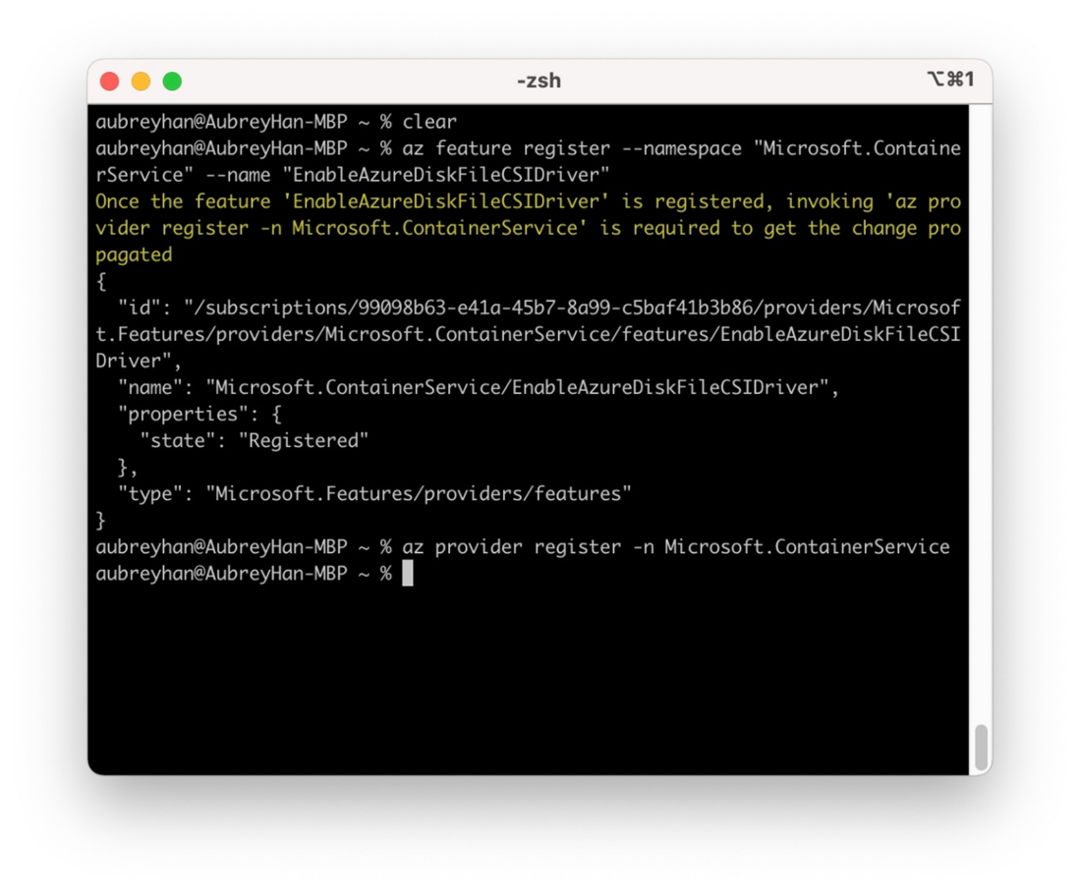

首先我们需要执行如下命令启用CSI：

az feature register --namespace "Microsoft.ContainerService" --name "EnableAzureDiskFileCSIDriver"

然后执行如下命令使改动生效：

az provider register -n Microsoft.ContainerService

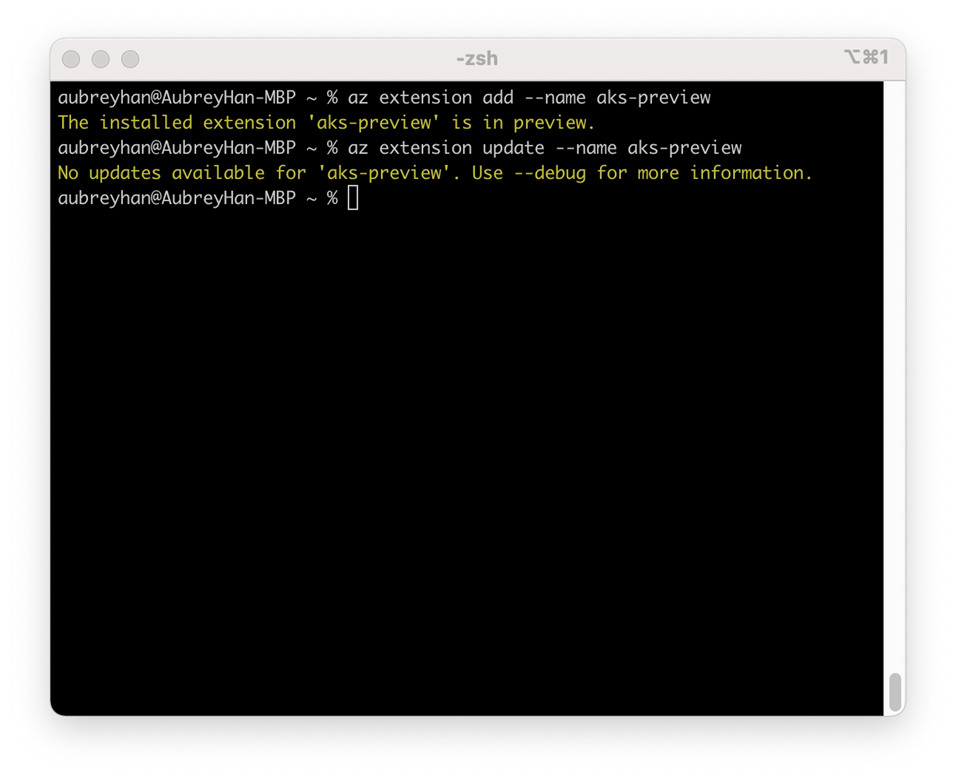

随后需要安装支持CSI的CLI命令扩展：

az extension add --name aks-preview
az extension update --name aks-preview

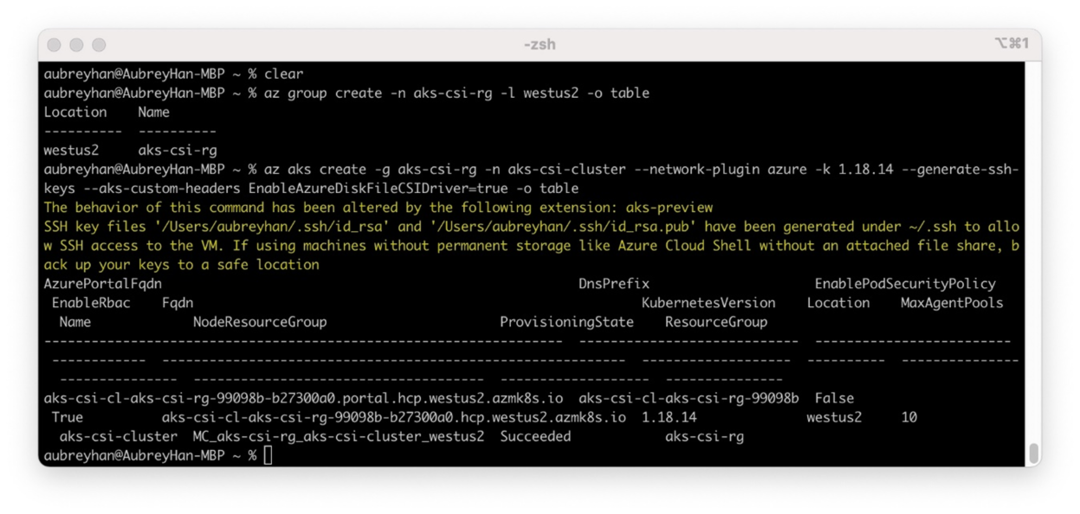

并通过下列命令创建资源组，然后创建启用CSI的集群：

az group create -n aks-csi-rg -l westus2 -o table
az aks create -g aks-csi-rg -n aks-csi-cluster --network-plugin azure -k 1.18.14 --generate-ssh-keys --aks-custom-headers EnableAzureDiskFileCSIDriver=true -o table

注意：参数- k 1.18.14指定了K8S的版本，该版本必须大于1.17；参数–aks-custom-headers EnableAzureDiskFileCSIDriver=true指定了启用CSI驱动。

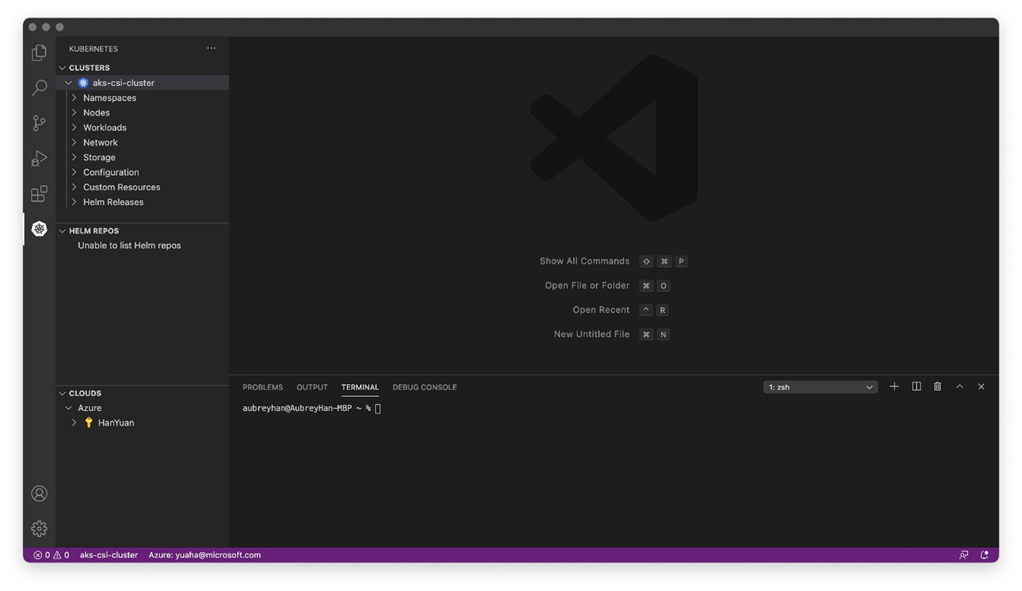

为了方便管理，随后我们可以在VS Code里添加此集群：

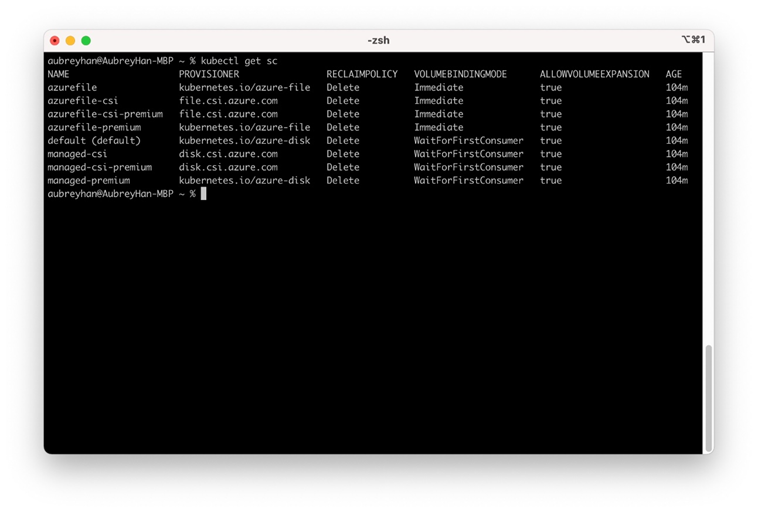

随后检查StorageClass，可以看到已经具备CSI驱动：

kubectl get sc

2.创建共享磁盘

随后我们需要创建共享磁盘。首先创建共享磁盘的StorageClass，为此需要创建一个名为shared-disk-class.yaml的文件，内容如下：

apiVersion: storage.k8s.io/v1
kind: StorageClass
metadata:
  name: shared-disk
provisioner: disk.csi.azure.com
parameters:
  skuname: Premium_LRS
  maxShares: "2"
  cachingMode: None
reclaimPolicy: Delete

这个文件指定了如下内容：

StorageClass的名称：shared-disk，创建此类型数据卷时要指明此名称；
对应的Azure磁盘类型：Premium_LRS，目前共享磁盘只支持Premium disk和Ultra disk；
最大可以共享主机数量：2；
不使用缓存，共享磁盘不允许使用读缓存；
回收模式为删除。

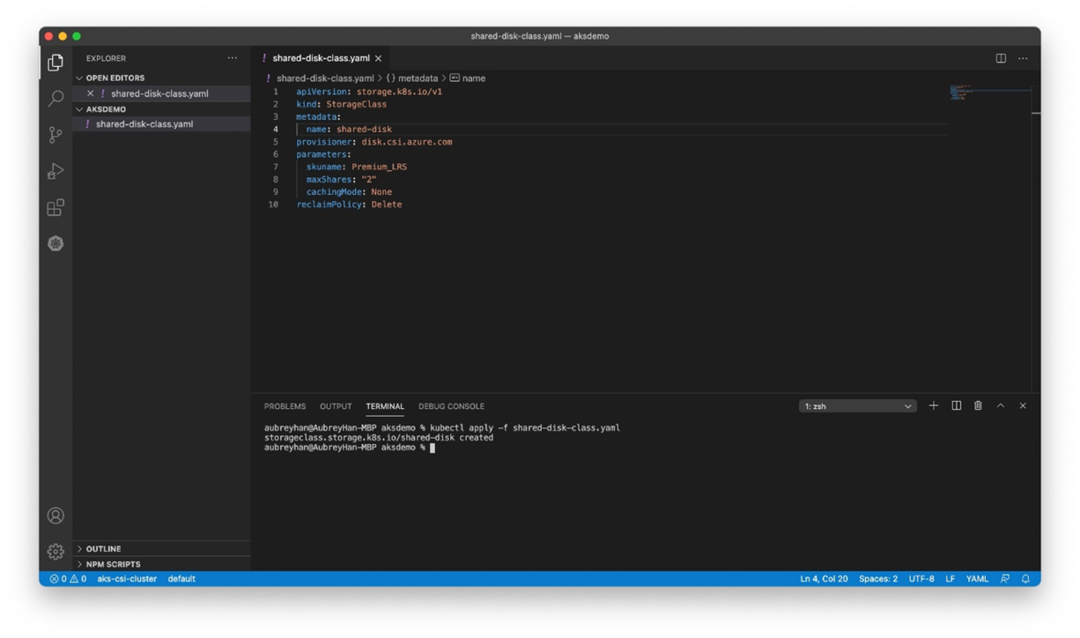

通过如下命令应用此配置：

kubectl apply -f shared-disk-class.yaml

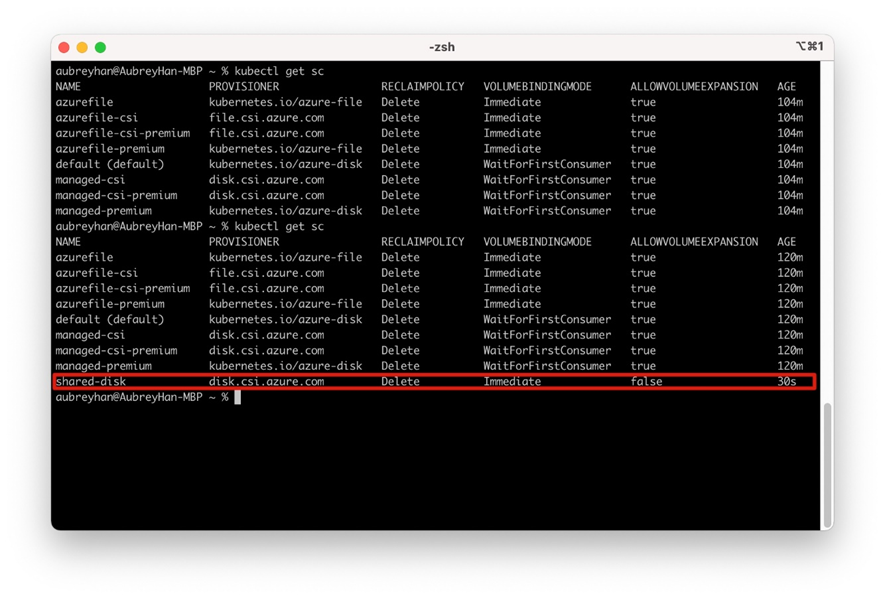

随后再次检查StorageClass，可以看到新建的类型：

接下来创建一个名为shared-disk-pvc.yaml的文件，内容如下：

kind: PersistentVolumeClaim
apiVersion: v1
metadata:
  name: shared-disk-pvc
spec:
  accessModes:
    - ReadWriteMany
  resources:
    requests:
      storage: 256Gi
  volumeMode: Block
  storageClassName: shared-disk

这个文件指定了如下内容：

PVC的名称：shared-disk-pvc；
套用的StorageClass：shared-disk；
访问方式：ReadWriteMany，允许多个主机访问，但不能超过StorageClass里定义的maxShares；
卷类型：Block，这是固定配置；
容量：256GiB，低于此容量的磁盘不允许共享（具体可查询共享磁盘的容量和主机数量关系）。

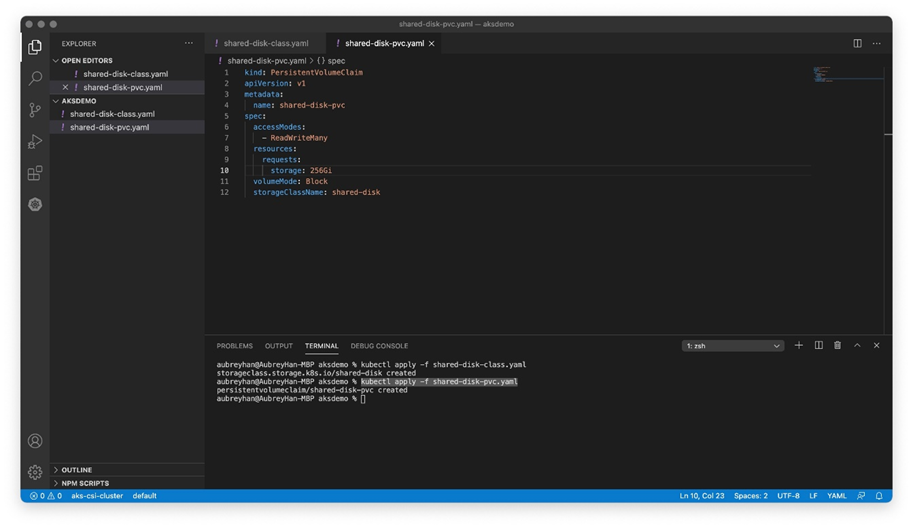

应用此文件：

kubectl apply -f shared-disk-pvc.yaml

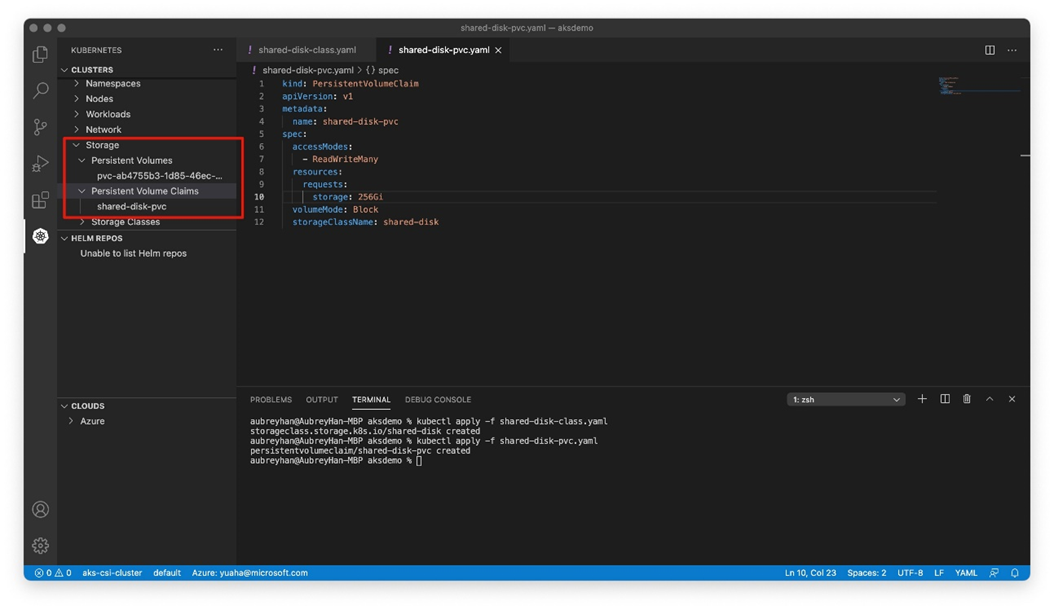

随后展开集群的存储资源，可以看到新建的PVC，以及据此PVC新建的PV：

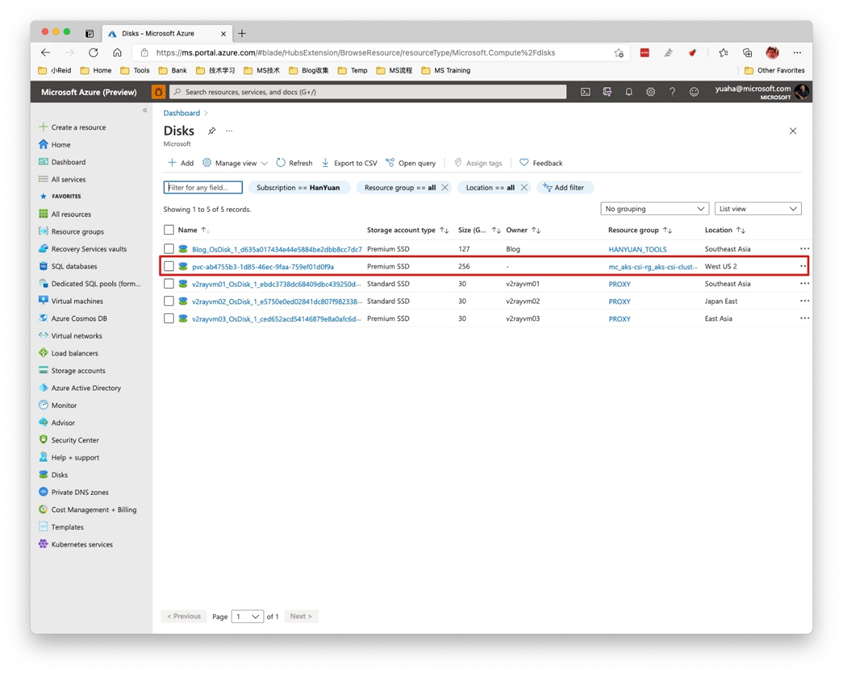

同时在Azure门户的磁盘界面中，也可以看到新建的磁盘：

不过因为目前还没有容器使用该磁盘，所以磁盘的“Owner”是空白的。

3.使用共享磁盘

我们将创建一个部署，并部署两个副本的Pod，然后将新建卷挂载到Pod，以实现负载均衡。这两个Pod会自动分配到两个Node，这样可以验证是否可以共享磁盘。

该部署的配置文件shared-disk-deploy.yaml内容如下：

apiVersion: apps/v1
kind: Deployment
metadata:
  labels:
    app: nginx
  name: deployment-azuredisk
spec:
  replicas: 2
  selector:
    matchLabels:
      app: nginx
  template:
    metadata:
      labels:
        app: nginx
      name: deployment-azuredisk
    spec:
      containers:
        - name: deployment-azuredisk
          image: mcr.microsoft.com/oss/nginx/nginx:1.15.5-alpine
          volumeDevices:
            - name: azuredisk
              devicePath: /dev/sdx
      volumes:
        - name: azuredisk
          persistentVolumeClaim:
            claimName: shared-disk-pvc

这个文件指定了如下内容：

声明卷名称：azure-shared-disk，来源是名为shared-disk-pvc的PVC；
Pod内部，将此卷映射到/dev/sdx；
Pod的副本数量为2；
使用的镜像：mcr.microsoft.com/oss/nginx/nginx:1.15.5-alpine，这是一个专门镜像，具备HA机制，可以共享磁盘。

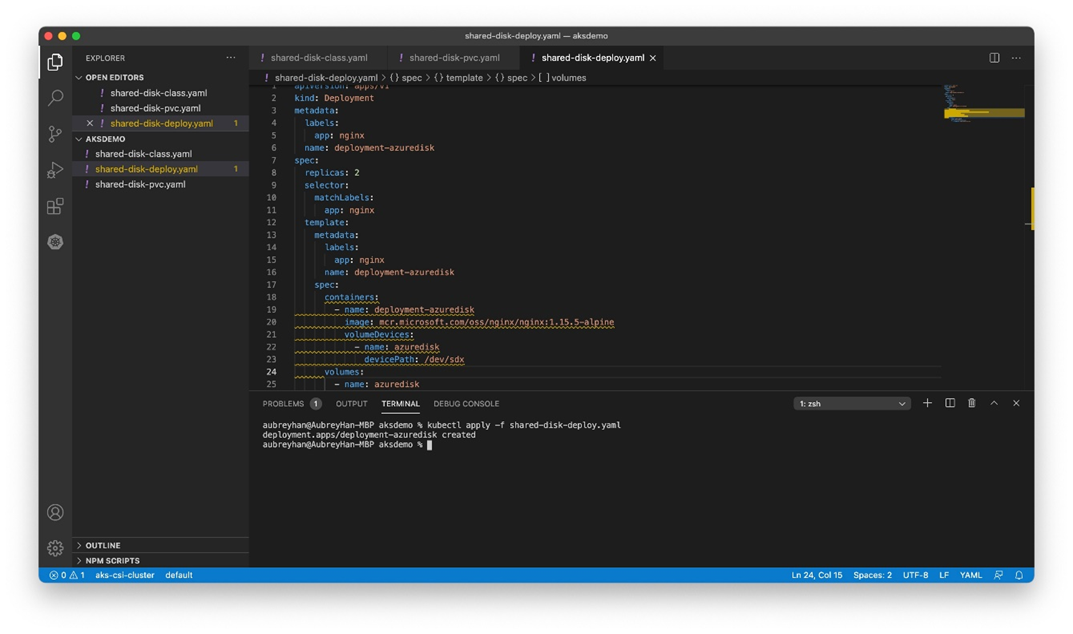

随后执行如下命令创建部署：

kubectl apply -f shared-disk-deploy.yaml

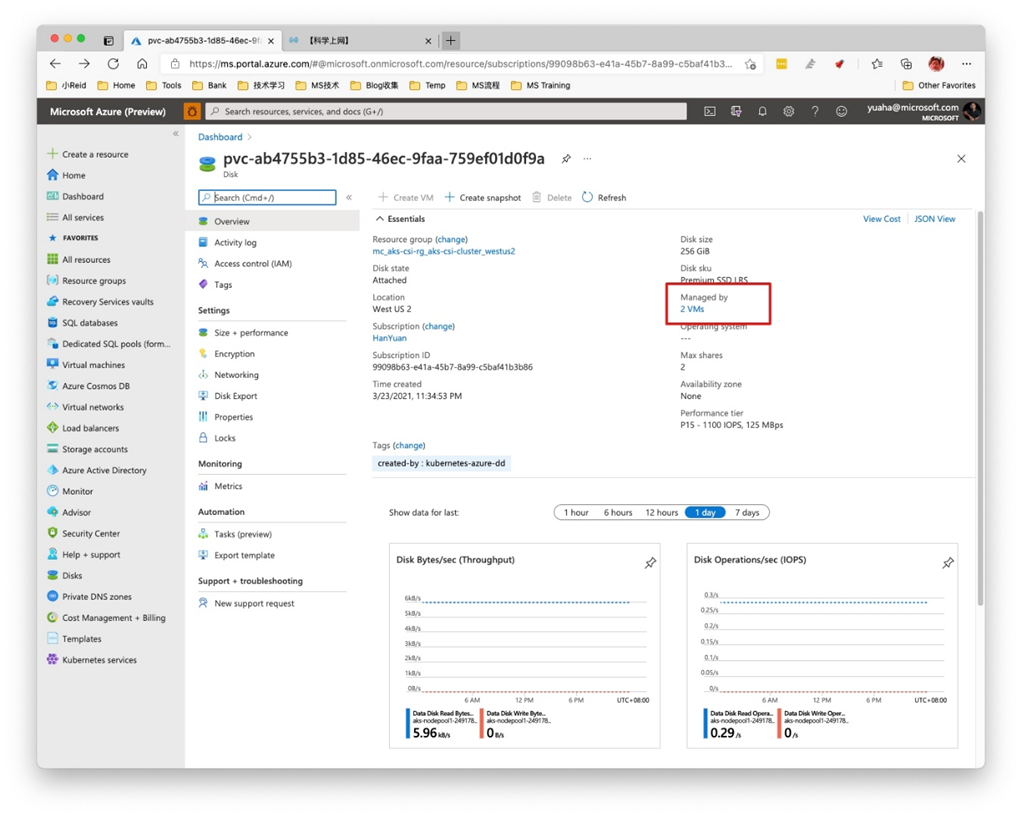

通过Azure门户检查磁盘，发现该磁盘已经被挂载到两台主机（Node）：

总结

CSI驱动为K8S的卷管理提供了更多高级功能。不过除了共享磁盘外，AKS也可以原生支持Azure Premium File提供的NFS，预知如何实现，请听下回分解。
