Kubernetes系列14 一【实战】StorageClass创建动态PV

栋总侃技术 2021-06-27

1475

上一节我们讨论了 Kubernetes 通过PVC指定StorageClass对象提供 Dynamic Provisioning 机制动态的创建 PV 对象。虽然也引入了yaml文件示例子讲解，但是我还是觉得需要通过一节实战课程来动手操作加深理解。

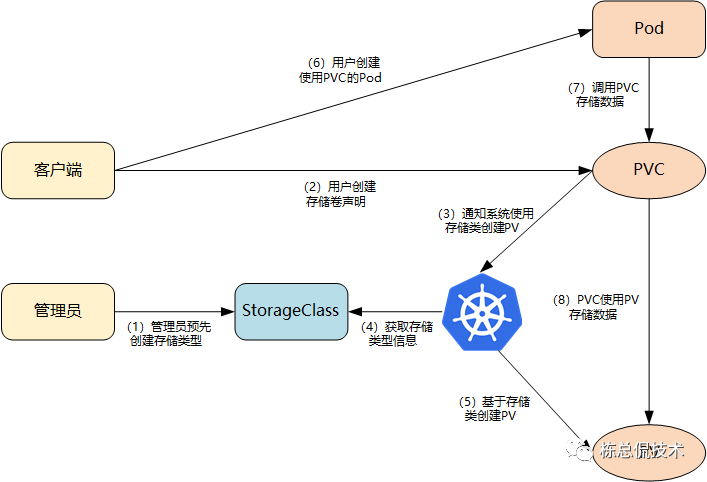

以下示意图是动态存储的完整过程：

我们这节的动手实践，利用NFS动态提供Kubernetes存储卷。

创建NFS服务

服务端

安装 rpcbind 和 nfs-utils

yum -y install rpcbind
yum -y install nfs-utils

创建共享文件夹
```
mkdir opt/share
```

设置共享目录访问的权限

vi etc/exports

// /opt/share 共享目录
// 172.16.212.0/24 可访问d的ip
// rw可读写，sync同步，no_root_squash：root远程用户使用时不降权
/opt/share 172.16.212.0/24(insecure,rw,async,no_root_squas)

开启rcband和nfs服务并设置开机启动

systemctl start rpcbind
systemctl start nfs
systemctl enable rpcbind
systemctl enable nfs

Kubernetes 集群创建授权管理

在 Kubernetes 中 ServiceAccount 是给 Pod 内的进程用来访问资源授权用的，我们可以理解为 Pod 内的进程需要访问 NFS Client Provisioner 需要有授权认证。使用 ServiceAccount 的流程如下：

创建 ServiceAccount 对象

apiVersion: v1
kind: ServiceAccount
metadata:
  name: nfs-client-provisioner
  namespace: default

创建 Role 对象

kind: Role
apiVersion: rbac.authorization.k8s.io/v1
metadata:
  name: leader-locking-nfs-client-provisioner
  namespace: default
rules:
  - apiGroups: [""]
    resources: ["endpoints"]
    verbs: ["get", "list", "watch", "create", "update", "patch"]

创建RoleBinding对象绑定 ServiceAccount 和 Role

kind: RoleBinding
apiVersion: rbac.authorization.k8s.io/v1
metadata:
  name: leader-locking-nfs-client-provisioner
subjects:
  - kind: ServiceAccount
    name: nfs-client-provisioner
    # replace with namespace where provisioner is deployed
    namespace: default
roleRef:
  kind: Role
  name: leader-locking-nfs-client-provisioner
  apiGroup: rbac.authorization.k8s.io

绑定Role和 ServiceAccount 后我们可以看到生成了对应的secret 对象：

kubectl get secret
NAME                                 TYPE                                  DATA   AGE

nfs-client-provisioner-token-44jgf   kubernetes.io/service-account-token   3      40s
kubectl describe secret nfs-client-provisioner-token-44jgf
Name:         nfs-client-provisioner-token-44jgf
Namespace:    default
Labels:       <none>
Annotations:  kubernetes.io/service-account.name: nfs-client-provisioner
              kubernetes.io/service-account.uid: 19f19d11-2839-4157-890f-d60975b32090

Type:  kubernetes.io/service-account-token

Data
====
ca.crt:     1066 bytes
namespace:  7 bytes
token:      xxxxxxxxxxxxxxxxxxxx

‍

同样的，如果希望不仅仅只是当前 Namespace 空间下的资源可以使用该NFS Client Provisioner ，还可以创建 ClusterRole 同 ServiceAccount 绑定：

kind: ClusterRole
apiVersion: rbac.authorization.k8s.io/v1
metadata:
  name: nfs-client-provisioner-runner
rules:
  - apiGroups: [""]
    resources: ["persistentvolumes"]
    verbs: ["get", "list", "watch", "create", "delete"]
  - apiGroups: [""]
    resources: ["persistentvolumeclaims"]
    verbs: ["get", "list", "watch", "update"]
  - apiGroups: ["storage.k8s.io"]
    resources: ["storageclasses"]
    verbs: ["get", "list", "watch"]
  - apiGroups: [""]
    resources: ["events"]
    verbs: ["create", "update", "patch"]
---
kind: ClusterRoleBinding
apiVersion: rbac.authorization.k8s.io/v1
metadata:
  name: run-nfs-client-provisioner
subjects:
  - kind: ServiceAccount
    name: nfs-client-provisioner
    namespace: default
roleRef:
  kind: ClusterRole
  name: nfs-client-provisioner-runner
  apiGroup: rbac.authorization.k8s.io

可以看到 Role 对象需要指定 Namespace，而 ClusterRole不需要。

创建StorageClass对象

apiVersion: storage.k8s.io/v1
kind: StorageClass
metadata:
  name: demo-nfs-storage
provisioner: demo-nfs-storage
parameters:
  archiveOnDelete: "false"

注意 provisioner的值，在创建 provisioner时需要指定该值。

创建 NFS Provisioner

apiVersion: apps/v1
kind: Deployment
metadata:
  name: nfs-client-provisioner
  labels:
    app: nfs-client-provisioner
    namespace: default
  namespace: default
spec:
  replicas: 1
  selector:
    matchLabels:
      app: nfs-client-provisioner
  strategy:
    type: Recreate
  selector:
    matchLabels:
      app: nfs-client-provisioner
  template:
    metadata:
      labels:
        app: nfs-client-provisioner
    spec:
      serviceAccountName: nfs-client-provisioner
      containers:
        - name: nfs-client-provisioner
          image: quay.io/external_storage/nfs-client-provisioner:latest
          volumeMounts:
            - name: nfs-client-root
              mountPath: /persistentvolumes
          env:
            - name: PROVISIONER_NAME
              value: demo-nfs-storage
            - name: NFS_SERVER
              value: 172.16.212.25
            - name: NFS_PATH
              value: /opt/share
      volumes:
        - name: nfs-client-root
          nfs:
            server: 172.16.212.25
            path: /opt/share

注意看 env的 PROVISIONER_NAME 与StorageClass的 provisioner字段一致。

到这里搭建 StorageClass + NFS远程存储的过程就完成了，我们可以创建一个PVC来验证 Dynamic Provisioning：

kind: PersistentVolumeClaim
apiVersion: v1
metadata:
  name: test-claim
  annotations:
    volume.beta.kubernetes.io/storage-class: "demo-nfs-storage"
spec:
  accessModes:
    - ReadWriteMany
  resources:
    requests:
      storage: 1Mi

可以看到该 PVC对象指定了使用StorageClass对象完成 Dynamic Provisioning 过程，当使用 kubectl apply 命令创建完成PVC后，我们可以查看下 PVC的状态：

kubectl get pvc
NAME         STATUS   VOLUME                                     CAPACITY   ACCESS MODES   STORAGECLASS          AGE
test-claim   Bound    pvc-dd5d8bb7-c457-4bbd-9dca-dd4e92172edd   1Mi        RWX            demo-nfs-storage      36s

可以看到该PVC已经是绑定状态了，我们再来看看与其绑定的PV详细信息：

kubectl get pv
NAME                                       CAPACITY   ACCESS MODES   RECLAIM POLICY   STATUS   CLAIM                STORAGECLASS          REASON   AGE
pvc-dd5d8bb7-c457-4bbd-9dca-dd4e92172edd   1Mi        RWX            Delete           Bound    default/test-claim   demo-nfs-storage              38s

kubectl describe pv pvc-dd5d8bb7-c457-4bbd-9dca-dd4e92172edd
Name:            pvc-dd5d8bb7-c457-4bbd-9dca-dd4e92172edd
Labels:          <none>
Annotations:     pv.kubernetes.io/provisioned-by: nfs-storage
Finalizers:      [kubernetes.io/pv-protection]
StorageClass:    demo-nfs-storage
Status:          Bound
Claim:           default/test-claim
Reclaim Policy:  Delete
Access Modes:    RWX
VolumeMode:      Filesystem
Capacity:        1Mi
Node Affinity:   <none>
Message:
Source:
    Type:      NFS (an NFS mount that lasts the lifetime of a pod)
    Server:    172.16.212.25
    Path:      opt/share/default-test-claim-pvc-dd5d8bb7-c457-4bbd-9dca-dd4e92172edd
    ReadOnly:  false
Events:        <none>

可以看到该PV的存储目为 172.16.212.25 NFS服务的 /opt/share/default-test-claim-pvc-dd5d8bb7-c457-4bbd-9dca-dd4e92172edd 路径。

我们在NFS服务下可以看到该路径是存在的：

ls /opt/share/
default-test-claim-pvc-dd5d8bb7-c457-4bbd-9dca-dd4e92172edd

以上是验证 StorageClass 动态存储机制完整的过程。
