数据库-测灵魂表的设计

小L编程 2021-06-28

842

这是我第一次接触到了表的设计，就像是一直被爸爸妈妈搀扶着走路的孩子，一下子让他自己走，难免会摔跤。以前，总拿着已经设计好的数据库表来实现，总让自己有点飘飘然了。好吧，下面开展对表设计开始讲述吧，会很青涩，但是还是想自己写一下，加深一下理解，听说大佬都是会写文章的，我这不就得跟上大佬的节奏。

功能需求

测灵魂

基本需求:

测试题用于对于用户进行分类，每次提交答案后更新用户属性
测试题在后台进行维护(java代码录入进数据表中)
测试题测试完后产生结果页可以进行分享
测试题为顺序回答，回答初级题解锁下一级问题
点击锁定问题显示提示前先回答上一级问题

功能介绍：

问卷列表：展示所有的文卷(低级、中级、高级)
提交问卷答案

根据提交的答案，和问题的预设评分，统计总分
根据总分，计算出人格类型(更新用户属性)
记录评分报告(低级问答，总分，用户的任何类型。。。)

查看问卷的报告

还有yml的接口规范，这里就不展示了，毕竟现在的笔记只是写给自己看的，不幸看到的读者请多多包容，原谅一个菜鸡的自述

第一次拿到这样的需求，真的是头很麻，不知从哪入手，只能从常规步骤分析

原型分析
需求分析
数据库分析
接口规范
编写：controller->service->dao

原型分析

点击app测灵魂按钮，每个用户都能看到三个问卷的展示，第一个问卷是打开的，其他的是锁住的，只有完成了第一个问卷的测试，第二个才会打开，依次类似。开始问卷填写，可以选择选项回答问题，提交问卷，会根据测试的分数展示测试结果以及推荐与你相似性格特征的用户。完成第一个测试，第二个问卷解锁，接着与上面一致。

思考

数据库的设置就是把问卷、题目、答案、分数、推理出性格，最后展示给用户的过程。

问卷测试问卷表tb_questionnair



CREATE TABLE tb_questionnair(
  id BIGINT(20) NOT NULL AUTO_INCREMENT,
  `level` INT(1) DEFAULT NULL COMMENT '问卷等级:1初级，2中级，3高级',
  `name` VARCHAR(20) NOT NULL COMMENT '问卷名称',
  cover VARCHAR(100) NOT NULL COMMENT '封面地址',
  star INT(1) NOT NULL COMMENT '星级',
  created DATETIME DEFAULT NULL,
  `update` DATETIME DEFAULT NULL,
  PRIMARY KEY (`id`),
  KEY `index_level` (`level`)
)ENGINE=INNODB AUTO_INCREMENT=1 DEFAULT CHARSET=utf8 COMMENT='灵魂测试问卷';

记录问卷表的所有属性：问卷编号、问卷等级、问卷名称、封面地址、星级

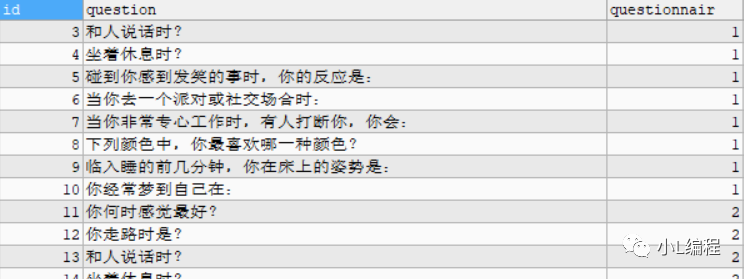

问卷题目表

CREATE TABLE tb_soul_Question(
  `id` BIGINT PRIMARY KEY AUTO_INCREMENT COMMENT 'id',
  `question` VARCHAR(100) NOT NULL,
  `questionnair` TINYINT NOT NULL
)ENGINE=INNODB AUTO_INCREMENT=1 DEFAULT CHARSET=utf8 COMMENT '问卷题目表';

问卷题目表记录题目的属性，一个问卷有几个题目，记录所有问卷的题目

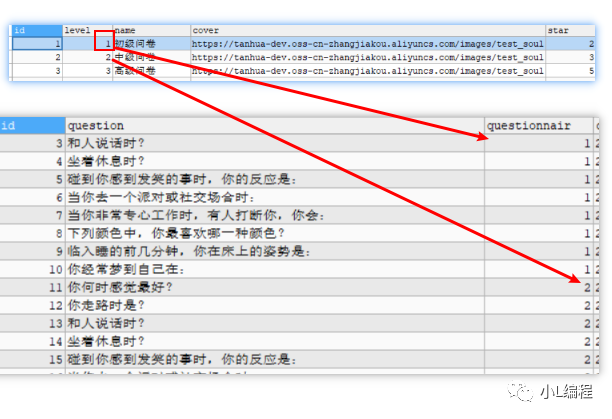

问卷测试表和题目表的关系

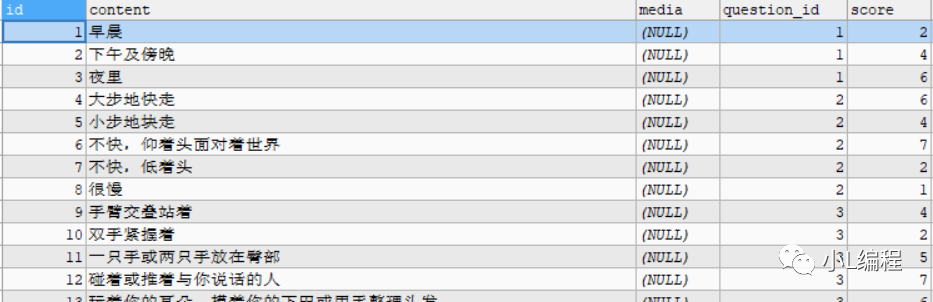

题目选项表

CREATE TABLE tb_question_options(
  id BIGINT(20) PRIMARY KEY AUTO_INCREMENT,
  `content` VARCHAR(100) NOT NULL COMMENT '选项内容',
  `media` VARCHAR(100),
  `question_id` BIGINT(20) NOT NULL COMMENT '题目的id',
  `score` TINYINT ,
  `created` DATETIME DEFAULT NULL,
  `update` DATETIME DEFAULT NULL
)ENGINE=INNODB DEFAULT CHARSET=utf8 COMMENT '问题选项表';

当然每个题目的选项也是需要被记录到表中的，表中的每个选项都要与题目相对应，包括每个选项的得分，方便后面进行计算问卷的总分

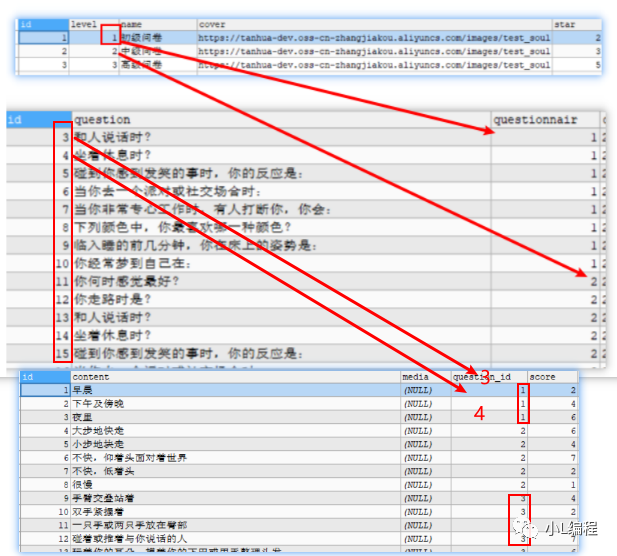

问卷测试表、题目表、选项表的关系

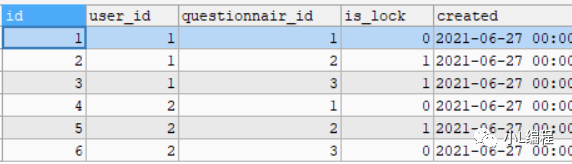

用户对应问卷锁表

CREATE TABLE tb_question_user_lock(
  id BIGINT(20) PRIMARY KEY AUTO_INCREMENT,
  `user_id` BIGINT(20) COMMENT '用户id',
  questionnair_id TINYINT(1) COMMENT '问卷id',
  `is_lock` TINYINT(1) COMMENT '锁状态',
  `created` DATETIME DEFAULT NULL,
  `update` DATETIME DEFAULT NULL,
  KEY index_user_id (user_id)
)ENGINE=INNODB DEFAULT CHARSET=utf8 COMMENT '用户对应问卷锁表';

因为每一个用户都有三张表，这里记录的是所有用户的三种表的锁状态，如果用户1提交了问卷了，那么questionnair_id=2这行的is_lock会变成0，只有完成上一个问卷，下一个问卷才会解锁。因为用户数的设计应该是很大的用户量，所以会造成这个表的数据量过大，可以优化存储的方案，存储在mongdb，mongodb适合存储数据量大的数据。

灵魂测试结果表

CREATE TABLE tb_question_result(
  id BIGINT(20) PRIMARY KEY AUTO_INCREMENT,
  questionnaire_id TINYINT(1) NOT NULL,
  scope VARCHAR(20),
  cover VARCHAR(200),
  content VARCHAR(200),
  `created` DATETIME DEFAULT NULL,
  `update` DATETIME DEFAULT NULL,
  KEY index_questionnaired_id (questionnaire_id)
)ENGINE=INNODB DEFAULT CHARSET=utf8 COMMENT '测试结果表';

灵魂测试结果表，是用于记录用户测试的结果，通过用户填写问卷的分数来得到用户的性格类型

总结：

表的设计真的是错综复杂，能掌握好表的设计，能力会发生阶段性的提高。加油
