备注：JDK版本：1.8.0，系统环境：Ubuntu16.04 LTS

JMX(Java Management Extensions，即Java管理扩展)是一个为应用程序、设备、系统等嵌入管理功能的框架。借助JMX可以方便的对应用进行监控，小到对属性的修改实时知悉，大到对应用程序接口访问的情况分析，以实时控制接口的并发量，了解应用的健康状态。

结合JMX规范（JSR003），可以知道JMX可以为我们的Java应用提供以下益处：

不需要大的投入就可以对应用程序进行监控；
提供一个可以伸缩的架构，无缝接入已经存在的监控系统；
开发简单，只需要借助于标准的Java代码；

参考：Java Management Extensions Specification, version 1.4
https://download.oracle.com/otn-pub/jcp/jmx-1_4-mrel4-eval-spec/jsr3-jmx-1_4-mrel4-spec-FINAL-v1_0.pdf

1、JMX架构

从上图中我们知道JMX分为四个层次：

设备层(Instrumentation Level):

定义了信息模型。在JMX中，各种管理对象以管理构件的形式存在，需要管理时，向MBean服务器进行注册，该层还定义了通知机制以及一些辅助元数据类。

代理层(Agent Level)：

定义各种服务以及通信模型。该层的核心是一个MBean服务器，所有的管理构件都需要向它注册，才能被管理。注册在MBean服务器上管理构件并不直接和远程应用程序进行通信，它们通过协议适配器和连接器进行通信。而协议适配器和连接器也以管理构件的形式向MBean服务器注册才能提供相应的服务。

分布服务层(Distributed Service Level):

定义能对代理层进行操作的管理接口和构件，这样管理者就可以操作代理。

附加管理协议API

定义的API主要用来支持当前已经存在的网络管理协议，如SNMP、TMN、CIM/WBEM等。

参考：Java Management Extensions Specification, version 1.4
https://download.oracle.com/otn-pub/jcp/jmx-1_4-mrel4-eval-spec/jsr3-jmx-1_4-mrel4-spec-FINAL-v1_0.pdf

2、JMX管理Bean(MBean)

JMX管理的Bean分为以下四种类型:

类型	描述
StandMBean	最简单MBean，它能管理的资源（包括属性，操作）必须定义在接口中，然后MBean必须实现这个接口，命名也必须遵循一定的规范，例如我们的MBean为User，则接口必须为UserMBean
DynamicBean	必须实现javax.management.DynamicMBean接口，所有的属性，操作都在运行时定义
ModelMBean	与标准和动态MBean相比，你可以不用写MBean类，只需使用javax.management.modelmbean.RequiredModelMBean即可。RequiredModelMBean实现了ModelMBean接口，而ModelMBean扩展了DynamicMBean接口，因此与DynamicMBean相似，ModelMBean管理的资源也是在运行时定义的。与DynamicMBean不同的是，DynamicMBean管理的资源一般定义在DynamicMBean中（运行时才决定管理那些资源），而ModelMBean管理的资源并不在MBean中，而是在外部（通常是一个类），在运行时，通过set方法将其加入到ModelMBean中
OpenMBean	OpenMBean能够在运行时共享和使用管理数据和操作，而无需重新编译，开放的MBean有助于管理系统的灵活性和可扩展性

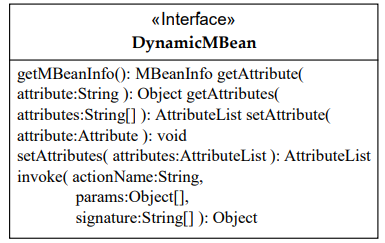

javax.management.DynamicMBean的接口方法如下图所示：

因此使用javax.management.DynamicMBean的时候，必须复写这些方法（下文说明用法）

本文将详细讲述如何借助StandMBean、DynamicMBean和ModelMBean来实现对应用的监控操作。

三、StandMBean演示

3.1 MBean接口定义

根据Standard MBean的要求，需要一个MBean接口，接口的命名规范以具体的实现类为前缀，MBean为后缀

package com.zhru.wechat.jdk.jmx;


/**
 * 定义的MBean
 * @Author zhru
 * @Date 2019-10-30
 **/
public interface UserMBean {


    String getName();


    void setName(String name);
}

3.2 MBean接口实现

package com.zhru.wechat.jdk.jmx;


/**
 * UserMBean接口实现
 * @Author zhru
 * @Date 2019-10-30
 **/
public class User implements UserMBean {


    private String name;


    @Override
    public String getName() {
        return this.name;
    }


    @Override
    public void setName(String name) {
        this.name = name;
    }


    @Override
    public String toString() {
        return "User{" +
                "name='" + name + '\'' +
                '}';
    }
}

3.3 定义Agent层

package com.zhru.wechat.jdk.jmx;


import javax.management.MBeanServer;
import javax.management.ObjectName;
import java.lang.management.ManagementFactory;


/**
 * 1.定义MBeanServer
 * 2.定义{@link javax.management.ObjectName}
 * 3.注册MBean
 * @Author zhru
 * @Date 2019-10-30
 **/
public class JmxAgent {


    public static void main(String[] args) throws Exception {
        // 定义MBeanServer
        MBeanServer mBeanServer = ManagementFactory.getPlatformMBeanServer();


        //定义ObjectName
        ObjectName userObjectName = new ObjectName("jmxBean:name=jmx");
        User user = new User();
        mBeanServer.registerMBean(user, userObjectName);


        // 30s后观察user对象的值
        Thread.sleep(30 * 1000);
        System.out.println(user);
    }
}

上面的代码流程分为3个步骤：

1、通过工厂类获取MbeanServer，用来做MBean的容器
2、定义ObjectName，取名规范为 域名:name=Mbean名称
，其中域名和MBean的名称可以任取。
3、最后将User这个类注册到MBeanServer中

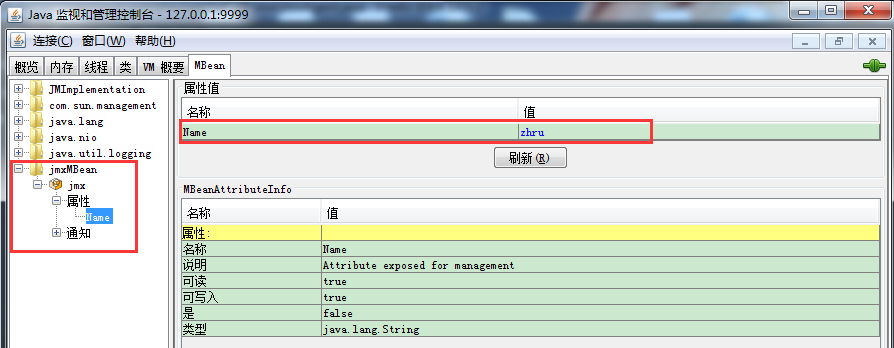

3.4 借助Jconsole操作

通过Java安装目录/bin/jconsole程序可以看到我们暴露出来的UserMBean，对它的name属性进行操作

30秒后输出的user结果：

/usr/lib/jdk1.8.0_171/bin/java
User{name='zhru'}


Process finished with exit code 0

4、DynamicMBean演示

4.1 定义DynamicMBean

从JMX MBean的定义中，我们知道动态MBean必须实现javax.management.DynamicMBean接口，并复写接口中的方法

package com.zhru.wechat.jdk.jmx;


import ......;


/**
 * DynamicMBean
 * @Author zhru
 * @Date 2019-10-30
 **/
public class DomainBean implements DynamicMBean {
    //属性Name
    private String name;
    //属性Age
    private int age;

    public int getAge() {
        return age;
    }


    public void setAge(int age) {
        this.age = age;
    }




    public void setName(String name) {
        this.name = name;
    }


    public String getName() {
        return name;
    }


    public int add(int x, int y) {
        return x + y;
    }


    /**
     * 获取属性值
     * @param attribute
     * @return
     * @throws AttributeNotFoundException
     * @throws MBeanException
     * @throws ReflectionException
     */
    @Override
    public Object getAttribute(String attribute) throws AttributeNotFoundException, MBeanException, ReflectionException {
        if (attribute == null) {
            return null;
        }
        if ("name".equals(attribute)) {
            return name;
        }
        if ("age".equals(attribute)) {
            return age;
        }
        return null;
    }


    /**
     * 设置属性值
     * @param attribute
     * @throws AttributeNotFoundException
     * @throws InvalidAttributeValueException
     * @throws MBeanException
     * @throws ReflectionException
     */
    @Override
    public void setAttribute(Attribute attribute) throws AttributeNotFoundException, InvalidAttributeValueException, MBeanException, ReflectionException {
        if (attribute == null) {
            return;
        }
        if ("name".equals(attribute.getName())) {
            this.name = (String) attribute.getValue();
        }
        if ("age".equals(attribute.getName())) {
            this.age = (int) attribute.getValue();
        }
    }


    /**
     * 获取Attribute集合
     * @param attributes
     * @return
     */
    @Override
    public AttributeList getAttributes(String[] attributes) {


        List<Attribute> collect = Stream.of(attributes)
            .map(attribute -> {
                Attribute bute = null;
                try {
                    Object o = getAttribute(attribute);
                    bute = new Attribute(attribute, o);
                } catch (Exception e) {
                    throw new RuntimeException("getAttributes()方法异常:" + e);
                }


                return bute;
        }).collect(Collectors.toList());


        return new AttributeList(collect);
    }


    /**
     * 批量设置属性
     * @param attributes
     * @return
     */
    @Override
    public AttributeList setAttributes(AttributeList attributes) {
        List<Attribute> collect = attributes
          .asList().stream().map(attribute -> {
              try {
                  setAttribute(attribute);
                  return attribute;
              } catch (Exception e) {
                  throw new RuntimeException("setAttributes()方法异常:" + e);
              }
        }).collect(Collectors.toList());
        return new AttributeList(collect);
    }


    /**
     * 设置属性时调用的方法
     * @param actionName 方法名
     * @param params 方法参数
     * @param signature 签名数组
     * @return
     * @throws MBeanException
     * @throws ReflectionException
     */
    @Override
    public Object invoke(String actionName, Object[] params, String[] signature) throws MBeanException, ReflectionException {
        return invokeMethod(actionName, params);
    }


    /**
     * MBeanInfo信息，MBeanInfo中的信息会被暴露到MBeanServer中
     * 包括属性，操作等
     * @return
     */
    @Override
    public MBeanInfo getMBeanInfo() {
        MBeanInfo mBeanInfo = null;
        try {
            mBeanInfo = new MBeanInfo(DomainBean.class.getName(),
                    "DynamicMbeanInfo使用",
                    new MBeanAttributeInfo[]{
                        new MBeanAttributeInfo("name", String.class.getName(), "Name属性", true, true, false),
                        new MBeanAttributeInfo("age", int.class.getName(), "age属性", true, true, false)
                    },
                    new MBeanConstructorInfo[]{
                        new MBeanConstructorInfo("SpringUser构造器", DomainBean.class.getConstructor())
                    },
                    new MBeanOperationInfo[]{
                        new MBeanOperationInfo("setName操作", this.getClass().getMethod("setName", String.class)),
                        new MBeanOperationInfo("getName操作", DomainBean.class.getMethod("getName")),
                        new MBeanOperationInfo("setAge操作", DomainBean.class.getMethod("setAge", int.class)),
                        new MBeanOperationInfo("getAge操作", DomainBean.class.getMethod("getAge")),
                        new MBeanOperationInfo("add操作", this.getClass().getMethod("add", int.class, int.class))
                    },
                    new MBeanNotificationInfo[]{
                    }
             );
        } catch (Exception e) {
            throw new RuntimeException("getMBeanInfo()方法异常:" + e);
        }
        return mBeanInfo;
    }


    /**
     * 公共方法
     * @param actionName 方法名
     * @param params 方法参数
     * @return
     */
    private Object invokeMethod(String actionName, Object[] params) {
        AtomicReference<Object> obj = new AtomicReference<>();
        Method[] methods = this.getClass().getMethods();
        Arrays.stream(methods).forEach(method -> {
            if (method.getName().equals(actionName)) {
                try {
                    obj.set(method.invoke(DomainBean.this, params));
                } catch (Exception e) {
                    e.printStackTrace();
                }


            }
        });


        return obj.get();
    }
}

4.2 定义Agent层

/**
 * 1.定义MBeanServer
 * 2.定义{@link javax.management.ObjectName}
 * 3.注册MBean
 * @Author zhru
 * @Date 2019-10-30
 **/
public class JmxAgent {


    public static void main(String[] args) throws Exception {
        // 定义MBeanServer
        MBeanServer mBeanServer = ManagementFactory.getPlatformMBeanServer();


        //定义ObjectName
        ObjectName domainObjName = new ObjectName("jmxBean:name=dynamicMBean");


        // 注册MBeanServer
        mBeanServer.registerMBean(new DomainBean(), domainObjName);


        Thread.sleep(30 * 60 * 1000);
    }
}

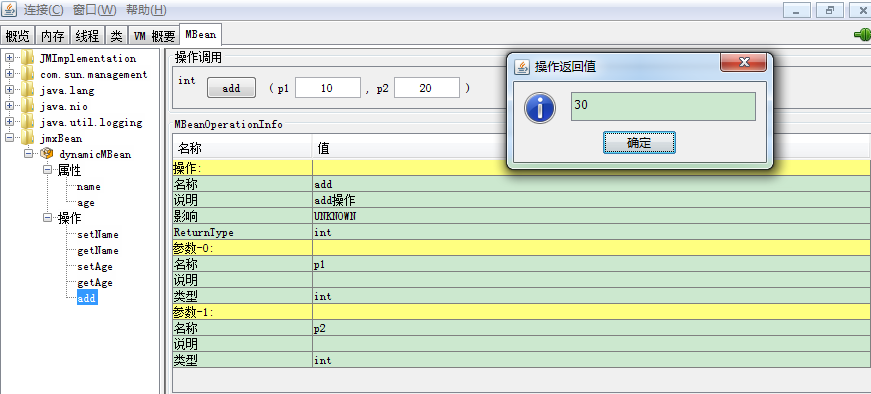

4.3 借助Jconsole操作

从Jsoncole的图中我们可以看出，我们定义MBeanInfo时暴露的属性和操作，都会在Jconsole看到，并能手动的对属性进行设置，执行暴露的操作。

5、ModelMBean演示

StandMBean和DynamicMBean虽然可以将MBean暴露给MBeanServer，完成Bean的控制工作，但是两者都有直接的劣势：

StandMBean强制必须定义一个以MBean结尾的接口，并加以实现；

DynamicMBean必须实现javax.management.DynamicMBean接口，并复写接口的方法；

也就是说，都需要对类进行定制化的修改。倘若是接入第三方的代码，本身无法对第三方的代码进行更改，这个时候，StandMBean和DynamicMBean的劣势就会显现出来，而使用ModelMBean可以解决这个问题，实现不修改类完成对Bean的管理工作。

Model MBean也是一种专门化的动态管理构件，允许在运行时添加或覆盖需要定制的实现。JMX规范规定该类必须实现javax.management.modelmbean.RequiredModelMBean，管理者要做的就是实例化该类，将需要管理的Bean和它需要暴露的属性和方法组成的ModelMBeanInfo信息注入到这个对象，并注册到JMX代理中，即可实现对资源的管理。

ModelMBeanInfo对象描述了将会暴露给代理的构造函数、属性、操作和监听器。

下面将讲述ModelMBean类型的实现流程

5.1 定义ModelMBean

package com.zhru.wechat.jdk.jmx;


/**
 * ModelMBean
 * 不需要实现任何接口
 * @Author zhru
 * @Date 2019-10-30
 **/
public class ModelBean {


    private String beanName;


    private String beanDesc;


    public String getBeanName() {
        return beanName;
    }


    public void setBeanName(String beanName) {
        this.beanName = beanName;
    }


    public String getBeanDesc() {
        return beanDesc;
    }


    public void setBeanDesc(String beanDesc) {
        this.beanDesc = beanDesc;
    }


    @Override
    public String toString() {
        return "ModelBean{" +
                "beanDesc='" + beanDesc + '\'' +
                ", beanName='" + beanName + '\'' +
                '}';
    }
}

5.2 封装RequiredModelMBean

javax.management.modelmbean.RequiredModelMBean完成Bean的暴露，必须至少设置需要暴露的Bean对象，以及该Bean对象的ModelInfo信息（描述了将会暴露给代理的构造函数、属性、操作和监听器）

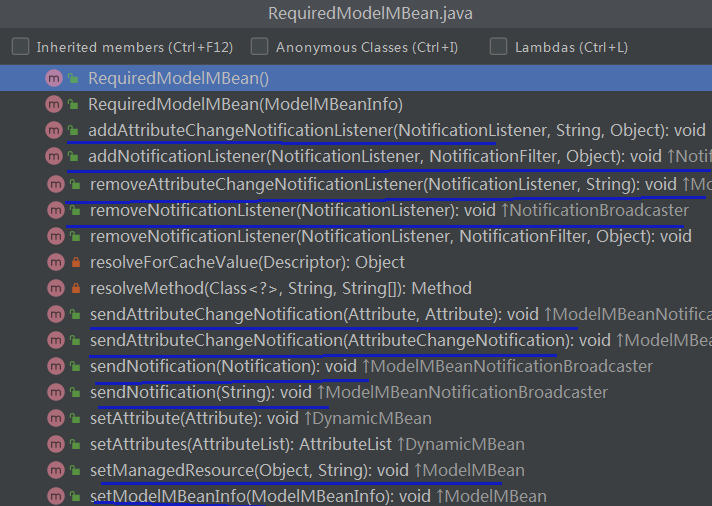

RequiredModelMBean的类结构图：

上图中，将该类常用的方法标注了出来，通过这些方法可以设置需要暴露的Bean对象，设置BeanInfo信息和监听器（NotificationListener），发布通知（下面将详解）等行为。

主要看下面两个方法：javax.management.modelmbean.RequiredModelMBean#setManagedResource(java.lang.Object, java.lang.String)和javax.management.modelmbean.RequiredModelMBean#setModelMBeanInfo(javax.management.modelmbean.ModelMBeanInfo)

/**
 * 基于ModelBeanInfo创建ModelBean.
 *
 * 一旦ModelBeanInfo设置给了ModelBean,
 * 这个ModelBean就可以在 MBeanServer注册
 *
 * @param mbi The ModelMBeanInfo object to be used
 *        by the ModelMBean.
 **/
public void setModelMBeanInfo(ModelMBeanInfo mbi)
        throws MBeanException, RuntimeOperationsException {
        .......
 }

  /**
   * 设置需要暴露属性和方法的对象
   *
   * @param mr 需要被管理的对象
   * @param mr_type 资源管理类型.
   *     只能是"ObjectReference", "Handle", "IOR", "EJBHandle",
   *         or "RMIReference".
   *     目前只支持"ObjectReference"
   **/
  public void setManagedResource(Object mr, String mr_type) {
      .......
  }

为了便于RequiredModelMBean对象的创建，设计了一个工具类：

/**
 * 创建RequireModelMBean工具类
 *
 * @Author zhru
 * @Date 2019-10-30
 */
public class ModelMBeanUtils {


    /**
     * 创建{@link RequiredModelMBean}
     *
     * @param obj
     * @return
     */
    public static RequiredModelMBean createModelMBean(Object obj) {
        RequiredModelMBean mBean = null;
        try {
            mBean = new RequiredModelMBean();
            /**
             * RequiredModelMBean#setManagedResource(String mr, String mr_type)
             * @param mr Object that is the managed resource
             * @param mr_type The type of reference for the managed resource.
             * Can be: "ObjectReference", "Handle", "IOR", "EJBHandle",
             *    or "RMIReference".
             * In this implementation only "ObjectReference" is supported.
             */
            mBean.setManagedResource(obj, "ObjectReference");
            // 创建ModelMBeanInfo
            ModelMBeanInfo info = createModelMBeanInfo(obj.getClass());
            mBean.setModelMBeanInfo(info);


        } catch (Exception e) {
            throw new RuntimeException(
                    String.format("创建对象[%s]的RequireModelBean异常：" + e,
                            obj.getClass().getName()));
        }


        return mBean;
    }


    /**
     * 创建{@link ModelMBeanInfo}
     * 也就是对外暴露的方法集合
     *
     * @param clazz 需要暴露成MBean的类
     * @return
     */
    private static ModelMBeanInfo createModelMBeanInfo(Class clazz) {
        ModelMBeanOperationInfo[] modelMBeanOperationInfos = null;
        ModelMBeanAttributeInfo[] modelMBeanAttributeInfos = null;
        ModelMBeanConstructorInfo[] modelMBeanConstructorInfos = null;


        if (clazz == null) {
            throw new RuntimeException("clazz为空");
        }
        // Methods生产ModelMBeanOperationInfo
        Method[] methods = clazz.getMethods();
        List<Method> methodList = Arrays.stream(methods)
                        .filter(method ->
                        !Object.class.equals(method.getDeclaringClass())
        ).collect(Collectors.toList());
        if (methodList != null && methodList.size() > 0) {
            modelMBeanOperationInfos = new ModelMBeanOperationInfo[methodList.size()];
            for (int i = 0; i < methodList.size(); i++) {
                modelMBeanOperationInfos[i] =
                        new ModelMBeanOperationInfo(
                                methodList.get(i).getName() + "方法",
                                methodList.get(i));
            }
        }


        // Fields生成ModelMBeanAttributeInfo
        Field[] fields = clazz.getFields();
        if (fields != null && fields.length > 0) {
            modelMBeanAttributeInfos = new ModelMBeanAttributeInfo[fields.length];
            for (int i = 0; i < fields.length; i++) {
                modelMBeanAttributeInfos[i] =
                        new ModelMBeanAttributeInfo(
                                fields[i].getName(),
                                fields[i].getType().getName(),
                                fields[i].getName() + "属性",
                                true,
                                true,
                                false);


            }
        }
        // 构造函数生产ModelMBeanConstructorInfo
        Constructor[] constructors = clazz.getConstructors();
        if (constructors != null && constructors.length > 0) {
            modelMBeanConstructorInfos = new ModelMBeanConstructorInfo[constructors.length];
            for (int i = 0; i < constructors.length; i++) {
                modelMBeanConstructorInfos[i] =
                        new ModelMBeanConstructorInfo(
                                constructors[i].getName() + "构造方法",
                                constructors[i]
                        );
            }
        }


        // 实例化ModelMBeanInfo
        ModelMBeanInfo info = new ModelMBeanInfoSupport(
                clazz.getName(),
                "创建ModelMBeanInfo对象",
                modelMBeanAttributeInfos,
                modelMBeanConstructorInfos,
                modelMBeanOperationInfos,
                null);


        return info;
    }
}

5.3 定义Agent层

public static void main(String[] args) throws Exception {
    //定义MBean Server
    MBeanServer mBeanServer = ManagementFactory.getPlatformMBeanServer();


    ModelBean bean = new ModelBean();
    ObjectName objName = new ObjectName("jmxBean:name=modelBean");


    //创建ModelMBean
    RequiredModelMBean mBean = ModelMBeanUtils.createModelMBean(bean);
    // 注册ModelMBean
    mBeanServer.registerMBean(mBean, objName);


    Thread.sleep(30 * 60 * 1000);
}

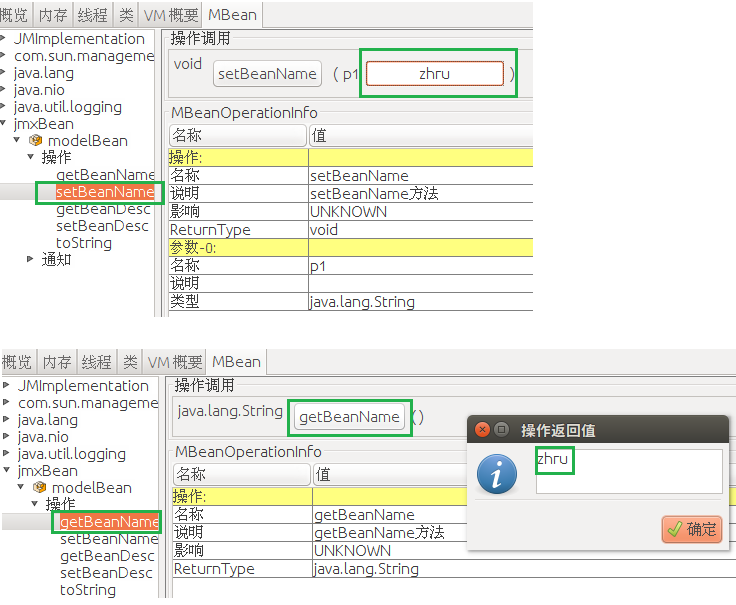

在Jconsole对属性进行设置和调用，结果如下：

6、JMX MBean通知（Notification）

当MBean的属性改变了的时候，是否能够被外界监听到呢？带着这个疑问，我们去查阅JMX规范，发现规范中提到了通知机制（Notification），JMX的通知机制相当于事件监听机制。当有事件发生时动态的通知监听的社备执行操作指令。

JMX 的通知（Notification）由四部分组成：
1、Notification：继承于java.util.EventObject，相当于一个信息包，封装了需要传递的信息

2、Notification broadcaster：通知广播器，把消息广播出。

3、Notification listener：通知监听器，继承于java.util.EventListener，用于监听广播出来的通知信息。

4、Notification filiter：通知过滤器，只有能够通知的消息才会被发送给Notification listener处理

以StandMBean为例，模拟UserMBean的属性（name）值发生变化时的通知。

修改UserMBean的setName()方法

/**
  * 继承{@link javax.management.NotificationBroadcasterSupport}
  * 实现通知的发送操作
  */
public class User extends NotificationBroadcasterSupport implements UserMBean {
    private AtomicInteger seq = new AtomicInteger();
    ......


    @Override
    public void setName(String name) {
        String oldName = this.name;
        this.name = name;
        // 定义属性变化通知
        Notification notification = new AttributeChangeNotification(
                this,
                seq.getAndIncrement(),
                System.currentTimeMillis(),
                String.format("User的[name]属性从%s, 更新到%s", oldName, name),
                "name",
                name.getClass().getName(),
                oldName,
                name);
        // 发送通知
        sendNotification(notification);
    }
}

既然有通知，基于事件监听模式，必然也有对应的通知监听器

/**
 * 通知监听器
 * @Author zhru
 * @Date 2019-10-30
 **/
public class UserNotifyListener implements NotificationListener {


    /**
     * 通知处理方法
     * @param notification 通知
     * @param handback 得到这个通知后处理回调的对象
     */
    @Override
    public void handleNotification(Notification notification, Object handback) {
        System.out.println("得到的通知：" + notification);


        if (handback instanceof User) {
            User user = (User) handback;


            // 事件操作......


            System.out.println("属性变化后的user对象：" + user);
        }
}

修改MBean Agent层

public class JmxAgent {


  public static void main(String[] args) throws Exception {
      //定义MBean Server
      MBeanServer mBeanServer = ManagementFactory.getPlatformMBeanServer();


      User user = new User();
      ObjectName userObjectName = new ObjectName("jmxBean:name=jmx");


      // 设置通知过滤器，只监听Attribuate_Change的类型
      NotificationFilterSupport notificationFilter =
              new NotificationFilterSupport();
      notificationFilter.enableType(ATTRIBUTE_CHANGE);


      //注册MBean
      mBeanServer.registerMBean(user, userObjectName);
      // 设置监听器
      mBeanServer.addNotificationListener(
              userObjectName,
              new UserNotifyListener(),
              notificationFilter, user);




      Thread.sleep(30 * 60 * 1000);
  }
}

在Jconsole中对属性name进行设值，控制台输出：

/usr/lib/jdk1.8.0_171/bin/java
得到的通知：javax.management.AttributeChangeNotification[source=jmxBean:name=jmx][type=jmx.attribute.change][message=User的[name]属性从null, 更新到zh]
属性变化后的user对象：User{name='zh'}
得到的通知：javax.management.AttributeChangeNotification[source=jmxBean:name=jmx][type=jmx.attribute.change][message=User的[name]属性从zh, 更新到zhru]
属性变化后的user对象：User{name='zhru'}

因作者能力有限，文中可能出现描述不清的地方，不足之处请指出！希望与你一起共进步^

本公众号旨在记录本人开发工作、学习过程中的所得、所感和所想，欢迎一起交流学习

java

文章转载自开发自由行，如果涉嫌侵权，请发送邮件至：contact@modb.pro进行举报，并提供相关证据，一经查实，墨天轮将立刻删除相关内容。

Java应用程序监控之JMX

评论
