基于 velero 和 kubefed 工具的 Kubernetes 异地灾备方案

1 背景

异地备份机制是IT基础设施的必要一环，也是系统稳定性的保证。Kubernetes    高可用解决了单 master 宕机等情况。当整个区域停电宕机时，如何保证区域 Kubernetes 高可用呢？本文基于 velero 和 kubefed 工具来解决此问题。

2 方案架构说明

kubefed 作用为关联两个不同的 Kubernetes 集群，并设置其中一个为管理 Kubernetes 的 Host 集群；其余为 Kubernetes Member 集群。velero 作用为使用对象存储保存集群资源。

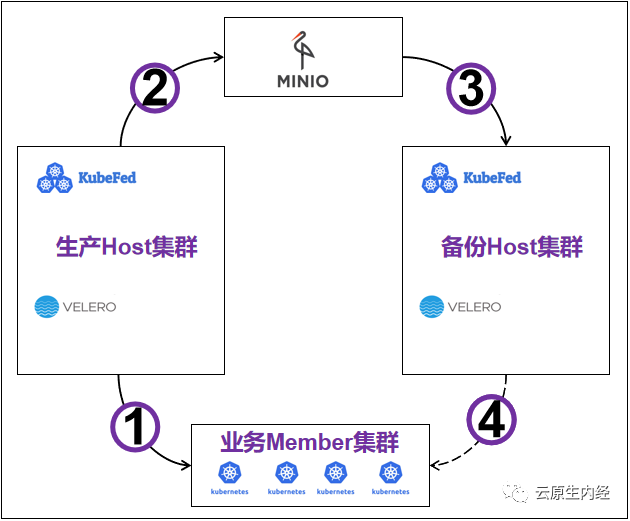

原理为：Host集群管理业务Member集群；通过 velero 客户端将Host集群资源保存至对象存储中，本方案对象存储选择为minio，也可以选择像S3；当Host集群宕机时，备份集群同步对象存储minio保存的资源对象，接管Member集群的管理。如图2.1所示

3 前提信息

• Host集群(北京区)
• 1master：192.168.0.23
• 1node：192.168.0.24
• Member集群（广东区）
• 1master：192.168.0.12
• 1node：192.168.0.30
• 备份Host集群（上海区）
• 1master：192.168.0.25
• 1node：192.168.0.26
• 对象存储minio,可高可用部署（杭州区）
• 139.198.113.239
• velero
• 客户端：192.168.0.23/192.168.0.25
• 服务端：192.168.0.23/192.168.0.25

4 Host集群管理Member集群

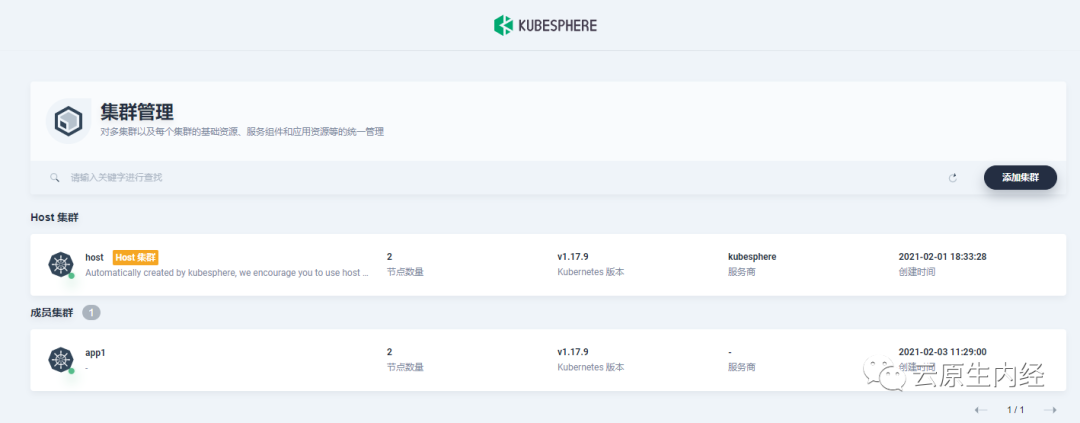

4.1 member集群加入到host集群

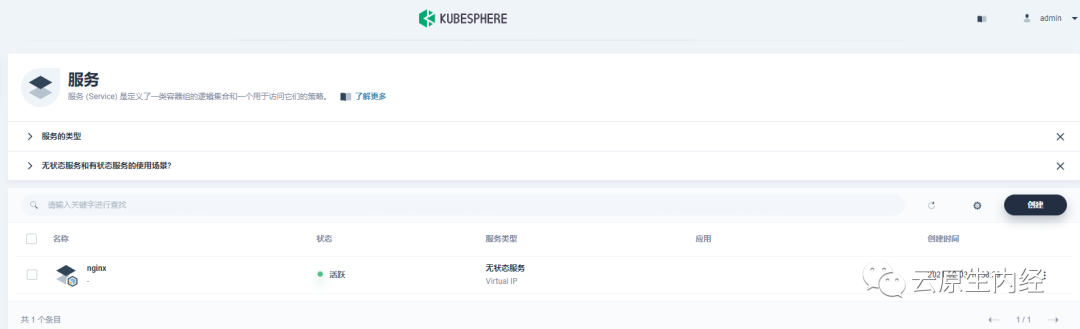

4.2 Host集群上部署业务应用至Member集群上

5 Host集群和备份集群velero服务端和客户端安装

5.1 velero 下载，拷贝/user/local/bin即velero客户端安装完成。

wget https://github.com/vmware-tanzu/velero/releases/download/v1.5.3/velero-v1.5.3-linux-amd64.tar.gz
tar -xzvf velero-v1.5.3-linux-amd64.tar.gz

5.2 对象存储minio安装，此服务139.198.113.239:31001

5.3 服务端安装，提前创建好minio用户名和密码文件

cat <<'EOF' > credentials-velero
[default]
aws_access_key_id = minio
aws_secret_access_key = minio123
EOF

注意：secret-file与执行指令同级目录，s3Url值。
velero install \
    --image velero/velero:v1.5.3 \
    --provider aws \
    --bucket velero \
    --namespace velero \
    --secret-file ./credentials-velero \
    --velero-pod-cpu-request 200m \
    --velero-pod-mem-request 200Mi \
    --velero-pod-cpu-limit 1000m \
    --velero-pod-mem-limit 1000Mi \
    --use-volume-snapshots=false \
    --use-restic \
    --restic-pod-cpu-request 200m \
    --restic-pod-mem-request 200Mi \
    --restic-pod-cpu-limit 1000m \
    --restic-pod-mem-limit 1000Mi \
    --backup-location-config region=minio,s3ForcePathStyle="true",s3Url=http://139.198.113.239:31001 \
    --plugins velero/velero-plugin-for-aws:v1.1.0

5.4 检查velero服务端安装成功

kubectl get pod -n velero
NAME                      READY   STATUS    RESTARTS   AGE
restic-w4vcp              1/1     Running   0          6h53m
velero-84f95b5cd7-2fvtr   1/1     Running   0          6h53m

6 备份Host集群资源，上传minio

velero backup create <backup-name>

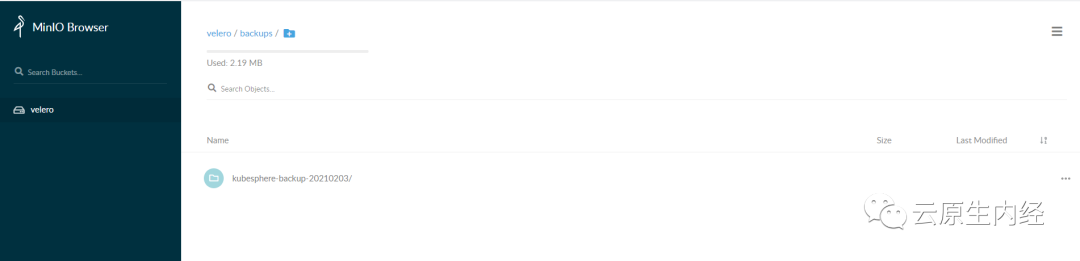

7 minio 界面查看备份数据

8 Host集群宕机及备份集群上位

velero restore create --from-backup <backup-name>

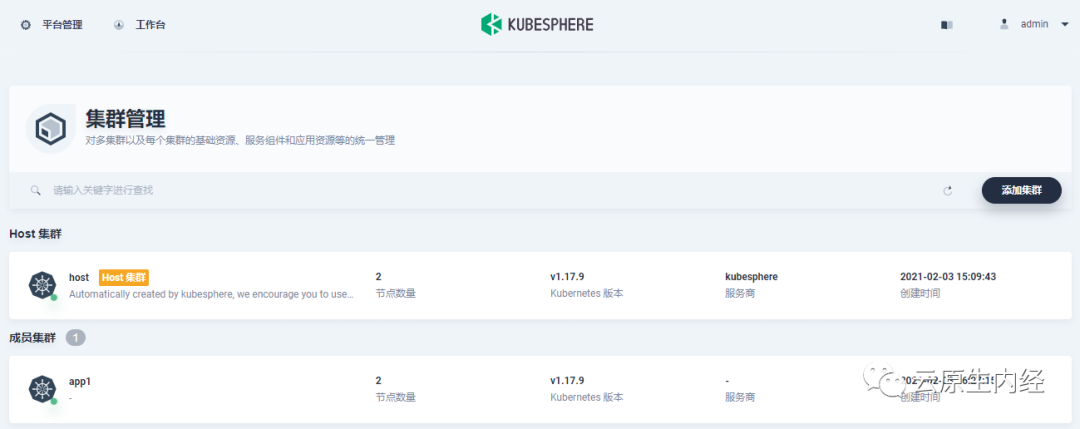

9 查看最后效果
