TiDB Binlog 源码阅读系列文章（五）Pump Storage 介绍（上）

墨天轮 2019-10-09

285

在上篇文章中，我们主要介绍了 Pump Server 的上线过程、gRPC API 实现、以及下线过程和相关辅助机制，其中反复提到了 Pump Storage 这个实体。本文就将介绍 Pump Storage 的实现，其主要代码在 pump/storage 文件夹中。

Pump Storage 由 Pump Server 调用，主要负责 binlog 的持久化存储，同时兼顾排序、配对等功能，下面我们由 Storage 接口开始了解 Pump Storage 的实现。

Storage interface

Storage 接口定义了 Pump Storage 对外暴露的操作，其中比较重要的是 WriteBinlog
、GC
和 PullCommitBinlog
函数，我们将在下文具体介绍。Storage 的接口定义如下：

type Storage interface {
     WriteBinlog 写入 binlog 数据到 Storage
    WriteBinlog(binlog *pb.Binlog) error
     GC 清理 tso 小于指定 ts 的 binlog
    GC(ts int64)
     GetGCTS 返回最近一次触发 GC 指定的 ts
    GetGCTS() int64
     AllMatched 返回是否所有的 P-binlog 都和 C-binlog 匹配
    AllMatched() bool
     MaxCommitTS 返回最大的 CommitTS，在这个 TS 之前的数据已经完备，可以安全的同步给下游
    MaxCommitTS() int64
     GetBinlog 指定 ts 返回 binlog
    GetBinlog(ts int64) (binlog *pb.Binlog, err error)
     PullCommitBinlog 按序拉 commitTs > last 的 binlog
    PullCommitBinlog(ctx context.Context, last int64) <-chan []byte
     Close 安全的关闭 Storage
    Close() error
}

Append

Append 是建立在文件系统接口上的持久化的 Storage 接口实现。在这个实现中，binlog 数据被追加写入 Valuelog，因此我们将这个实现命名为 Append。由于一条 binlog 可能会很大，为了提高性能，我们采用 Key 和 Value 分离的设计。使用 goleveldb 存储 Key（binlog 的 Timestamp），并针对 Pump 的读写特点设计了用于存储 binlog 数据的 Valuelog 组件。

初始化

Append 的初始化操作是在 NewAppendWithResolver
函数中实现的，首先初始化 Valuelog、goleveldb 等组件，然后启动处理写入 binlog、GC、状态维护等几个 goroutine。

WriteBinlog

WriteBinlog
由 Pump Server 调用，用于写入 binlog 到本地的持久化存储中。在 Append 实现的 WirteBinlog
函数中，binlog 在编码后被传入到 Append.writeCh
Channel 由专门的 goroutine 处理：

toKV := append.writeToValueLog(writeCh)
go append.writeToSorter(append.writeToKV(toKV))

一条 binlog 被传入 Append.writeCh
后将按如下顺序流经数个处理流程：

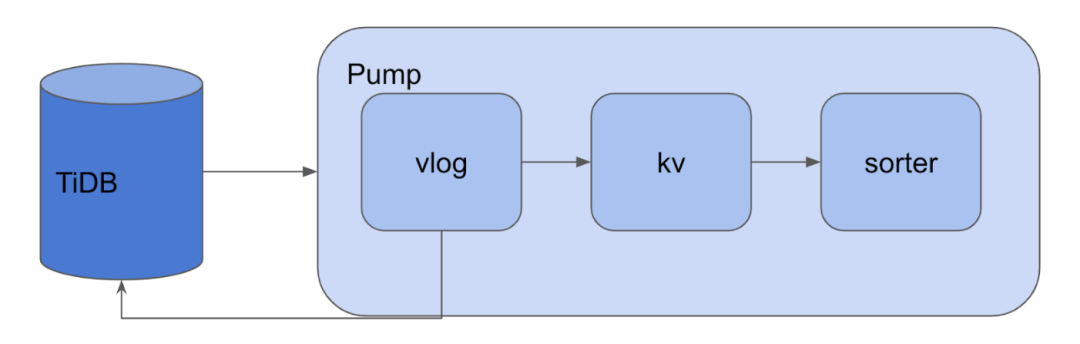

图 1 binlog 传入 Append.writeCh 的处理流程

1. vlog

这个过程的主要实现在 writeToValueLog
中：

// valuePointer 定义
type valuePointer struct {
     Fid 是 valuelog 文件 Id
    Fid    uint32
     Offset 是 pointer 指向的 valuelog 在文件中的偏移量
    Offset int64
}

Append 将从 Append.writeCh
读出的 binlog，批量写入到 ValueLog 组件中。我们可以将 ValueLog 组件看作一种由 valuePointer
映射到 binlog 的持久化键值存储实现，我们将在下一篇文章详细介绍 ValueLog 组件。

2. kv

这个过程的主要实现在 writeBatchToKV
中，Append 将 binlog 的 tso 作为 Key, valuePointer
作为 Value 批量写入 Metadata 存储中，在目前的 Pump 实现中，我们采用 goleveldb 作为 Metadata 存储数据库。由于 goleveldb 的底层是数据结构是 LSM-Tree，存储在 Metadata 存储的 binlog 相关信息已经天然按 tso 排好序了。

3. sorter

既然 binlog 的元数据在 writeToKV 过程已经排好序了，为什么还需要 writeToSorter
呢？这里和《TiDB Binlog 架构演进与实现原理》一文提到的 Binlog 工作原理有关：

TiDB 的事务采用 2pc 算法，一个成功的事务会写两条 binlog，包括一条 Prewrite binlog 和一条 Commit binlog；如果事务失败，会发一条 Rollback binlog。

要完整的还原事务，我们需要对 Prewrite binlog 和 Commit binlog（下文简称 P-binlog 和 C-binlog）配对，才能知晓某一个事务是否被 Commit 成功了。Sorter 就起这样的作用，这个过程的主要实现在 sorter.run 中。Sorter 逐条读出 binlog，对于 P-binlog 则暂时存放在内存中等待配对，对于 C-binlog 则与内存中未配对的 P-binlog 进行匹配。如果某一条 P-binlog 长期没有 C-binlog 与之牵手，Sorter 将反查 TiKV 问问这条单身狗 P-binlog 的伴侣是不是迷路了。

为什么会有 C-binlog 迷路呢？要解释这个现象，我们首先要回顾一下 binlog 的写入流程：

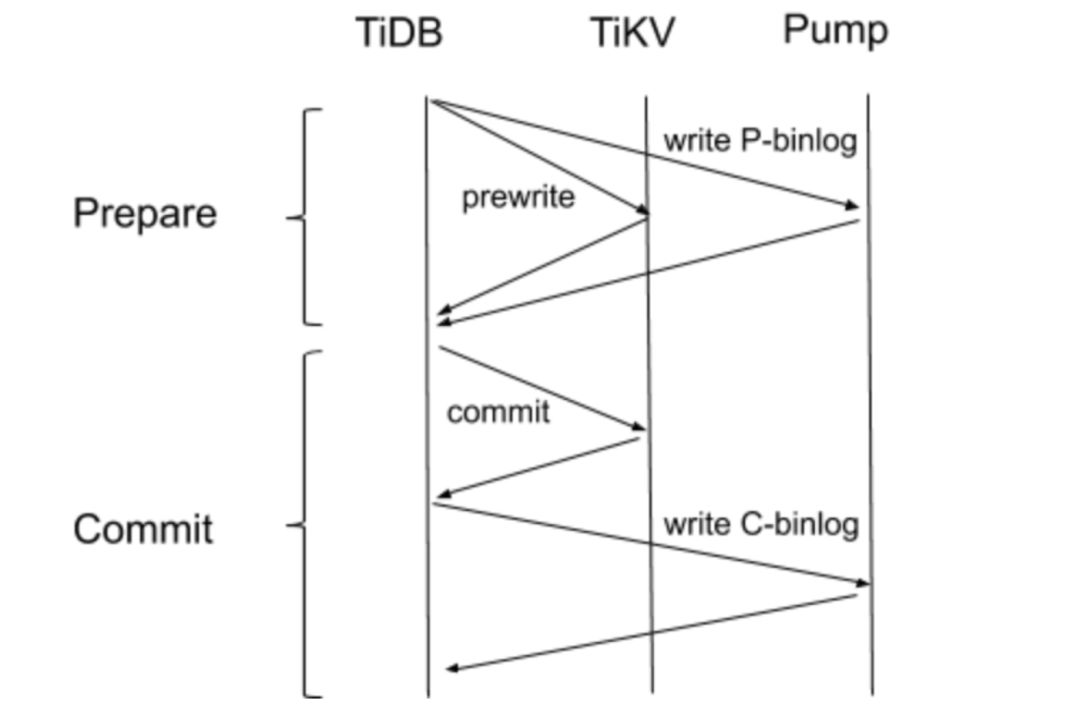

图 2 binlog 写入流程

在 Prepare 阶段，TiDB 同时向 TiKV 和 Pump 发起 prewrite 请求，只有 TiKV 和 Pump 全部返回成功了，TiDB 才认为 Prepare 成功。因此可以保证只要 Prepare 阶段成功，Pump 就一定能收到 P-binlog。这里可以这样做的原因是，TiKV 和 Pump 的 prewrite 都可以回滚，因此有任一节点 prewrite 失败后，TiDB 可以回滚其他节点，不会影响数据一致性。然而 Commit 阶段则不然，Commit 是无法回滚的操作，因此 TiDB 先 commit TiKV，成功后再向 Pump 写入 C-binlog。而 TiKV Commit 后，这个事务就已经提交成功了，如果写 C-binlog 操作失败，则会产生事务提交成功但 Pump 未收到 C-binlog 的现象。在生产环境中，C-binlog 写失败大多是由于重启 TiDB 导致的，这本身属于一个可控事件或小概率事件。

PullCommitBinlog

PullCommitBinlog 顾名思义，是用于拉 Commit binlog 的接口，其实现主要在 PullCommitBinlog 函数中。这个过程实现上比较简单，Append 将从客户端指定的 tso 开始 Scan Metadata，Scan 过程中只关注 C-binlog，发现 C-binlog 时根据 StartTs 再反查与它牵手的 P-binlog。这样我们从这个接口拉到的就都是 Commit 成功的 binlog 了。

GC 是老生常谈，必不可少的机制。Pump Storage 数据在本地存储的体积随时间而增大，我们需要某种 GC 机制来释放存储资源。对垃圾数据的判定有两条规则：1、该条 binlog 已经同步到下游；2、该条 binlog 的 tso 距现在已经超过一段时间（该值即配置项：gc
）。

注：由于生产环境中发现用户有时会关闭了 drainer 却没有使用 binlogctl 将相应 drainer 节点标记为 offline，导致 Pump Storage 的数据一直在膨胀，不能 GC。因此在 v3.0.1、v2.1.15 后无论 Binlog 是否已经同步到下游，都会正常进入 GC 流程。

GC 实现在 doGCTS 中，GC 过程分别针对 Metadata 和 Valuelog 两类存储。

对于 Metadata，我们 Scan [0,GcTso]
这个范围内的 Metadata，每 1024 个 KVS 作为一批次进行删除：

for iter.Next() && deleteBatch < 100 {
    batch.Delete(iter.Key())
    deleteNum++
    lastKey = iter.Key()

    if batch.Len() == 1024 {
        err := a.metadata.Write(batch, nil)
        if err != nil {
            log.Error("write batch failed", zap.Error(err))
        }
        deletedKv.Add(float64(batch.Len()))
        batch.Reset()
        deleteBatch++
    }
}

在实际的生产环境中，我们发现，如果不对 GC 限速，GC 线程将频繁的触发底层 goleveldb 的 compaction 操作，严重时甚至会引起 WritePaused，影响 Binlog 的正常写入，这是不能接受的。因此，我们通过 l0 文件的数量判断当前底层 goleveldb 的写入压力，当 l0 文件数量超过一定阈值，我们将暂停 GC 过程：

if l0Num >= l0Trigger {
    log.Info("wait some time to gc cause too many L0 file", zap.Int("files", l0Num))
    if iter != nil {
        iter.Release()
        iter = nil
    }
    time.Sleep(5 * time.Second)
    continue
}

对于 Valuelog，GC 每删除 100 批 KVS（即 102400 个 KVS）触发一次 Valuelog 的 GC，Valuelog GC 最终反应到文件系统上删除文件，因此开销比较小。

在示例代码的 doGCTS 函数中存在一个 Bug，你发现了么？欢迎留言抢答。

小结

本文介绍了 Pump Storage 的初始化过程和主要功能的实现，希望能帮助大家在阅读代码的时候梳理重点、理清思路。下一篇文章将会介绍上文提及的 Valuelog 和 SlowChaser 等辅助机制。

💡 文中划线部分均有跳转，请点击【阅读原文】查看原版

TiDB 源码阅读系列文章

TiDB Binlog（github.com/pingcap/tidb-binlog）组件用于收集 TiDB 的 binlog，并准实时同步给下游，如 TiDB、MySQL 等。该组件在功能上类似于 MySQL 的主从复制，会收集各个 TiDB 实例产生的 binlog，并按事务提交的时间排序，全局有序的将数据同步至下游。利用 TiDB Binlog 可以实现数据准实时同步到其他数据库，以及 TiDB 数据准实时的备份与恢复。我们希望通过《TiDB Binlog 源码阅读系列文章》帮助大家理解和掌握这个项目，也有助于我们和社区共同进行 TiDB Binlog 的设计、开发和测试。
