分离TwinCAT３的PLC程序和系统配置

Lizzy的倍福园地 2021-07-13
3537

在工作中实践总结

在朋友圈分享讨论

做最接地气的公众号

内容摘要

在TwinCAT 2中，系统配置是.tsm文件，PLC程序是.pro文件。但在TwinCAT ３ 中，是一个完整的TwinCAT项目。如果只要把配置给人但不想让他看见PLC代码怎么办呢？如果要多人同时调试一台控制器上不同端口的PLC程序怎么办呢？

摘要

1 生成和使用不含PLC代码的TwinCAT项目

1.1  生成不带PLC代码的TwinCAT项目

1.2  使用无PLC代码的TwinCAT项目

2  创建和使用不含TwinCAT配置的PLC项目

2.1   新建PLC项目和导入PLC程序

2.2   在目标系统上调试PLC程序

2.3   重新装载PLC项目

3  注意事项

正文

1      生成和使用不含PLC代码的TwinCAT项目

1.1    生成不带PLC代码的TwinCAT项目

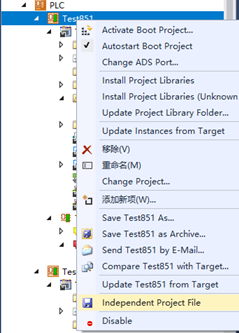

在完整的TwinCAT项目中，选中PLC项目，从右键菜单选择“Independent Project File”,设置PLC项目为独立项目文件。这个操作等效于在PLC项目的属中设置“Save in own file”为True。

激活配置，Login，确认一切正常。

然后移除PLC程序，保留Instance：


1.2    使用无PLC代码的TwinCAT项目

 (1)   使用上一步Remove掉PLC程序后的TwinCAT项目

使用Remove即可，不用单独删除，因为Remove之后还可以从PLC项目的右键菜单选择Reload Proejct File，如果有源代码的话，很容易恢复。

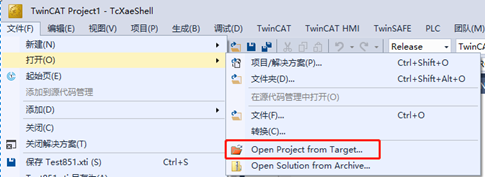

 (2)   或者客户直接从控制器装载

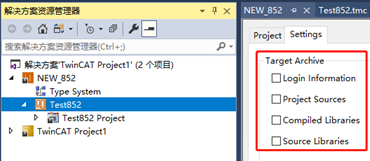

       如果不想让该用户看到PLC源代码，则要确认创建引导程序时，不要勾选Project Sources。



2      创建和使用不含TwinCAT配置的PLC项目

2.1    新建PLC项目和导入PLC程序

 (1)   新建PLC项目

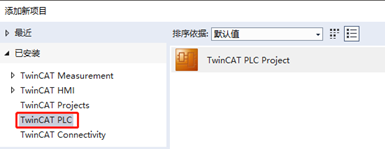

但不用新建PLC程序，在自动新建Untitled程序时，点取消。

 (2)   添加原来的PLC程序

程序文件夹可能来自原来的项目，也可能是来自其它工程师的邮件、文件共享等。

 (3)   确认端口号和目标系统

比如导出前是使用851，现在也应该是851。否则可以右键“Change ADS Port”来修改。否则下到错误的端口去，就完全控制不了IO。

2.2    在目标系统上调试PLC程序

 (1)   Login，调试


 (2)   修改代码



2.3    重新装载PLC项目

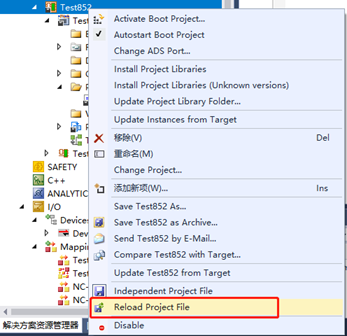

如果单独的PLC项目中调试完成的代码，要分发给其它工程师，或者开发电脑，只需要替换POU文件。然后用Reload Project File装载新程序。
例如：要替换MAIN.TcPOU，就将它复制到项目文件的相应目录，覆盖原文件。然后重新装载项目：

3      注意事项

PLC与配置分离后，PLC的接口变量，不能再变。Taks及I、Ｑ、Ｍ区都不能再变化，只能修改逻辑。经测试，也可以增加中间变量。
