默认设置的EtherCAT网络，在运行中的从站是不能随意拔插的，否则可能引起严重后果。根据EtherCAT的传输机制，主站默认会按从站在网络中的顺序来识别从站地址。比如数据包离开主站后到达的第1个从站，地址为1001，第2个为1002，以此类推。即使是对于星形分支，其实内部也是有先后次序的链式结构。比如EK1122的两个RJ45口，就有前后之分，如果网线插反了，各自所连接的EtherCAT从站地址就会调转。CU1128虽然有8个RJ45，内部原理也是一样的，其中的IN口必须来自主站方向，而其它7个口也有先后之分，网线不能任意插拔，否则网络中的EtherCAT从站地址就会乱套。极端的情况，以EK1122为例，如果两个网口所连接从站设备完全一致，如果网口插反了，主站直接就会把上口连接的站识别为下口连接的站，输入输出通道错位，可能产生严重后果。
在某些情况下，用户希望一个从站断电之后，不影响其它从站的运行。所以使用EK1122或者CU1128构成星形网络，一个分支断电了，其它分支还能正常供电。实际上，要实现“一个站断电不影响其它站点工作”的功能，仅仅是保证物理网络连通是不够的，还需要设置“热连接组”，即Hot Connect Group。设置成功后，整组从站可以随时上线或者掉线，网络其它从站不会受影响，同时也不再限制从站的输入网线必须插到某个网口。

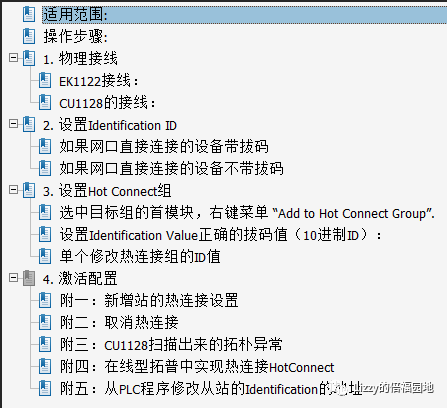

本文描述CU1128或EK1122构成的EtherCAT星形网络中实现热连接功能的各种设置。软件版本：TwinCAT 2.11build 2254。
（******************************）
