详解HBase架构原理

基础

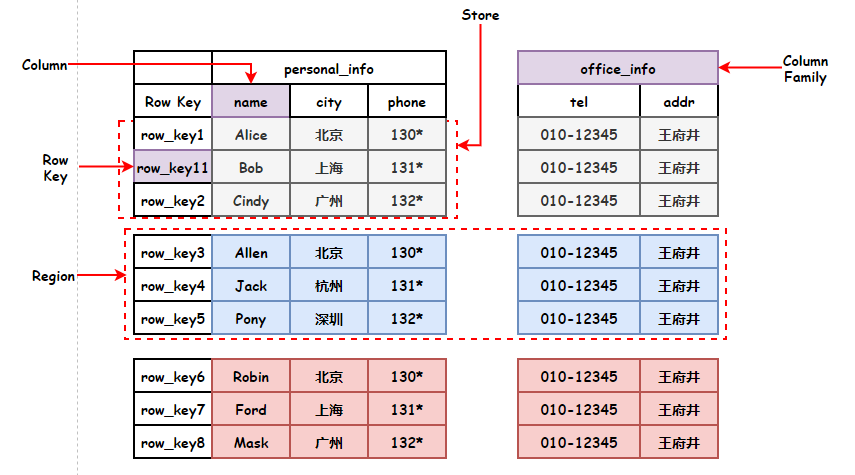

数据模型

• Name Space

  命名空间，类似于关系型数据库的 DatabBase
   概念，每个命名空间下有多个表。 HBase
  有两个自带的命名空间，分别是 hbase
   和 default
  ， hbase
   中存放的是 HBase
   内置的表，default
   表是用户默认使用的命名空间。

• Region

  类似于关系型数据库的表概念。不同的是， HBase
   定义表时只需要声明列族即可，不需要声明具体的列。这意味着， 往 HBase
   写入数据时，字段可以动态、 按需指定。因此，和关系型数据库相比， HBase
   能够轻松应对字段变更的场景。

• Row

HBase
   表中的每行数据都由一个 RowKey
   和多个 Column
  （列）组成，数据是按照 RowKey
  的字典顺序存储的，并且查询数据时只能根据 RowKey
   进行检索，所以 RowKey
   的设计十分重要。

• Column

HBase
   中的每个列都由 Column Family
  (列族)和 Column Qualifier
  （列限定符） 进行限定，例如 info：name
  ， info：age
  。建表时，只需指明列族，而列限定符无需预先定义。

• Time
 Stamp

  用于标识数据的不同版本（version
  ）， 每条数据写入时， 如果不指定时间戳， 系统会自动为其加上该字段，其值为写入 HBase
   的时间。

• Cell

  由{rowkey
  , column Family
  ： column Qualifier
  , time Stamp
  } 唯一确定的单元。 cell
   中的数据是没有类型的，全部是字节码形式存贮。

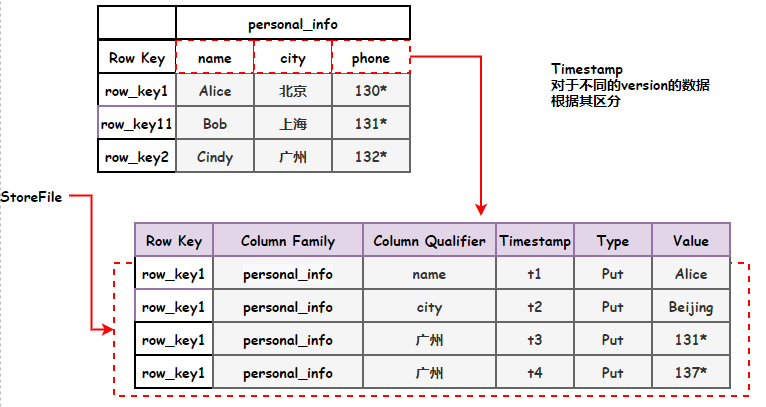

StoreFile 和 HFile

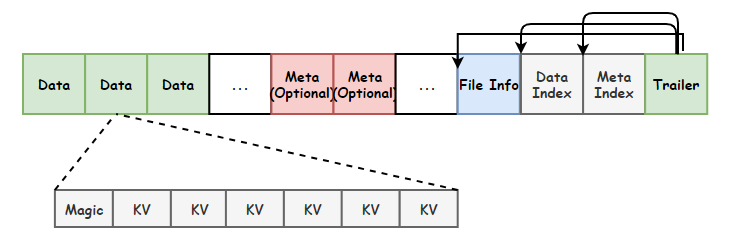

StoreFile 以 HFile的格式保存在HDFS上， HFile的格式：

HFile
 文件是不定长的，长度固定的只有其中的两块：Trailer
 和 FileInfo

Trailer
 中有指针指向其他数据块的起始点。

FileInfo
 中记录了文件的一些 Meta
 信息，例如：AVG_KEY_LEN
, AVG_VALUE_LEN
, LAST_KEY
, COMPARATOR
, MAX_SEQ_ID_KEY
 等。
HFile
分为6个部分：

Data Block 段–保存表中的数据，这部分可以被压缩

Meta Block 段 (可选的)–保存用户自定义的 kv
 对，可以被压缩。

File Info 段–Hfile
 的元信息，不被压缩，用户也可以在这一部分添加自己的元信息。

Data Block Index 段–Data Block
 的索引。每条索引的 key
 是被索引的 block
 的第一条记录的 key
。

Meta Block Index 段 (可选的)–Meta Block
 的索引。

Trailer 段–这一段是定长的。保存了每一段的偏移量，读取一个 HFile
 时，会首先读取 Trailer
， Trailer
保存了每个段的起始位置(段的Magic
 Number
用来做安全check
)，然后，DataBlock
 Index
 会被读取到内存中，这样，当检索某个 key
 时，不需要扫描整个 HFile
，而只需从内存中找 到key
所在的block
，通过一次磁盘io
将整个block
读取到内存中，再找到需要的key
。DataBlock
 Index
 采用 LRU
 机制淘汰。
　　HFile
 的 Data
 Block
，Meta
 Block
 通常采用压缩方式存储，压缩之后可以大大减少网络 IO
 和磁 盘 IO
，随之而来的开销当然是需要花费 cpu
 进行压缩和解压缩。
目标 Hfile
 的压缩支持两种方式：Gzip
，LZO
。
　　Data
 Index
 和 Meta
 Index
 块记录了每个 Data
 块和 Meta
 块的起始点。
　　Data
 Block
 是 HBase
 I
/O
 的基本单元，为了提高效率，HRegionServer
 中有基于 LRU
 的 Block
 Cache
 机制。每个 Data
 块的大小可以在创建一个 Table
 的时候通过参数指定，大号的 Block
 有利于顺序 Scan
，小号 Block
 利于随机查询。每个 Data
 块除了开头的 Magic
 以外就是一个 个 KeyValue
 对拼接而成, Magic
 内容就是一些随机数字，目的是防止数据损坏。

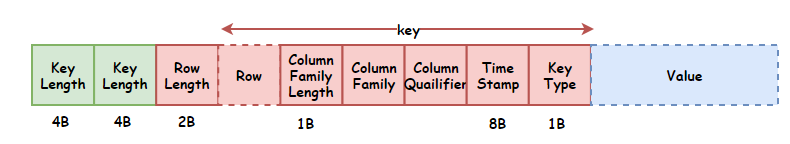

HFile 里面的每个 KeyValue 对就是一个简单的 byte 数组。但是这个 byte 数组里面包含了很多项，并且有固定的结构。下面是具体结构：

其中Time Stamp
 和 Key Type（Put/Delete）

Campaction

• 由于memstore
  每次刷写都会生成一个新的HFile
  ，且同一个字段的不同版本（timestamp
  ）和不同类型（Put
  /Delete
  ）有可能会分布在不同的HFile
  中，因此查询时需要遍历所有的HFile
  。为了减少HFile
  的个数，以及清理掉过期和删除的数据，会进行StoreFileCompaction
  。

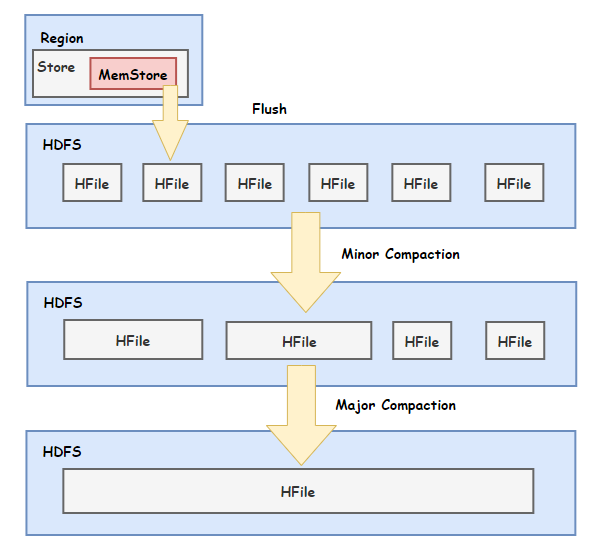

• Compaction
  分为两种:

• Minor Compaction会将临近的若干个较小的`HFile`合并成一个较大的`HFile`，但不会清理过期和删除的数据。

• Major Compaction会将一个Store下的所有的HFile合并成一个大HFile，并且会清理掉过期和删除的数据。


•

WAL日志

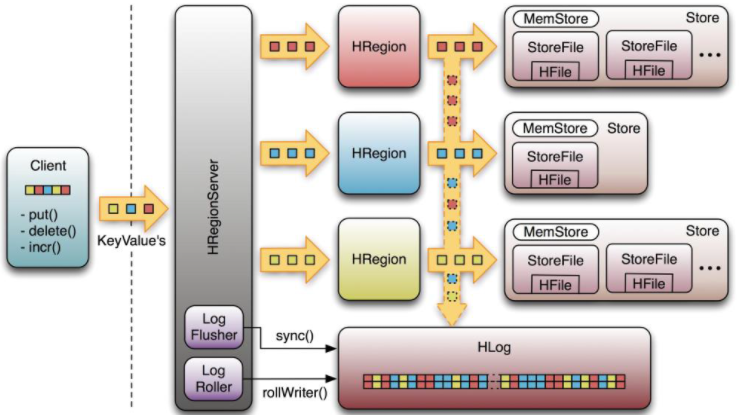

• wal(write ahead log)




1. Table
    中的所有行都按照 RowKsey
    的字典序排列。

2. Table
    在行的方向上分割为多个 HRegion
   。

3. HRegion
    按大小分割的(默认 10G
   )，每个表一开始只有一个 HRegion
   ，随着数据不断插入 表，HRegion
    不断增大，当增大到一个阀值的时候，HRegion
    就会等分会两个新的 HRegion
   。当表中的行不断增多，就会有越来越多的 HRegion
   。

4. HRegion
    是 Hbase
    中分布式存储和负载均衡的最小单元。最小单元就表示不同的 HRegion
    可以分布在不同的 HRegionserver
    上。但一个 HRegion
    是不会拆分到多个 server
    上的。

5. HRegion
    虽然是负载均衡的最小单元，但并不是物理存储的最小单元。事实上，HRegion
    由一个或者多个 Store
    组成，每个 Store
    保存一个 Column
 Family
   。每个 Strore
    又由一个 memStore
    和 0 至多个 StoreFile
    组成

• 为什么要一个RegionServer
   对应于一个HLog
  。为什么不是一个region
  对应于一个log
 file
  ?
  引用BigTable
  中的一段话：
  如果我们每一个“tablet
  ”（对应于HBase
  的region
  ）都提交一个日志文件，会需要并发写入大量的文件到GFS
  ，这样，根据每个GFS

server
  所依赖的文件系统，写入不同的日志文件会造成大量的磁盘操作。
  HBase
  依照这样的原则。在日志被回滚和安全删除之前，将会有大量的文件。如果改成一个region
  对应于一个文件，将会不好扩展，迟早会引发问题。

• 延迟（异步）同步写入WAL

WAL
  在默认情况下时开启的，当然，我们也可以手动关闭。调用{Mutation
  .setDurability
  （Durability
  .SKIP``WAL
  ）}方法来关闭，这样做的确可以使得数据操作快一点，但并不建议这样做，一旦服务器宕机，数据就会丢失。
  延迟（异步）同步写入WAL
  。调用setDurability
  （Durability
  .ASYNC``WAL
  ），这样通过设置时间间隔来延迟将操作写入WAL
  。
  时间间隔：HBase
  间隔多久会将操作从内存写入到WAL
  ，默认值为1s
  。这种方法也可以相对应地提高性能。

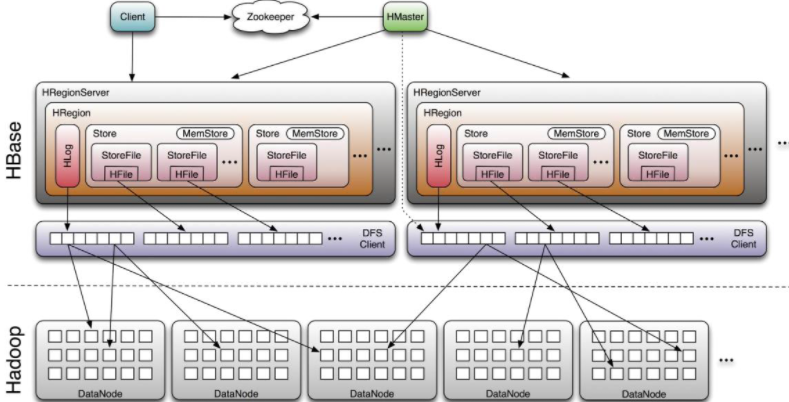

架构

概念

• Client


• HBase
   有两张特殊表：
  .META
  .：记录了用户所有表拆分出来的的 Region
   映射信息，.META
  .可以有多个 Regoin

  -ROOT
  -：记录了.META
  .表的 Region
   信息，-ROOT
  -只有一个 Region
  ，无论如何不会分裂

• Client
   访问用户数据前需要首先访问 ZooKeeper
  ，找到-ROOT
  -表的 Region
   所在的位置，然 后访问-ROOT
  -表，接着访问.META
  .表，最后才能找到用户数据的位置去访问，中间需要多次网络操作，不过 client
   端会做 cache
   缓存。

• ZooKeeper


• ZooKeeper
   为 HBase
   提供 Failover
   机制，选举 Master
  ，避免单点 Master
   单点故障问题

• 存储所有 Region
   的寻址入口：-ROOT
  -表在哪台服务器上。-ROOT
  -这张表的位置信息

• 实时监控 RegionServer
   的状态，将 RegionServer
   的上线和下线信息实时通知给 Master


• 存储 HBase
   的 Schema
  ，包括有哪些 Table
  ，每个 Table
   有哪些 Column
 Family


• Master


• 为 RegionServer
   分配 Region


• 负责 RegionServer
   的负载均衡

• 发现失效的 RegionServer
   并重新分配其上的 Region


• HDFS
   上的垃圾文件（HBase
  ）回收

• 处理 Schema
   更新请求（表的创建，删除，修改，列簇的增加等等）

• RegionServer


• RegionServer
   维护 Master
   分配给它的 Region
  ，处理对这些 Region
   的 IO
   请求

• RegionServer
   负责 Split
   在运行过程中变得过大的 Region
  ，负责 Compact
   操作
  可以看到，client
   访问 HBase
   上数据的过程并不需要 master
   参与（寻址访问 zookeeper
   和 RegioneServer
  ，数据读写访问 RegioneServer
  ），Master
   仅仅维护者 Table
   和 Region
   的元数据信息，负载很低。
  .META
  . 存的是所有的 Region
   的位置信息，那么 RegioneServer
   当中 Region
   在进行分裂之后 的新产生的 Region
  ，是由 Master
   来决定发到哪个 RegioneServer
  ，这就意味着，只有 Master
   知道 new
 Region
   的位置信息，所以，由 Master
   来管理.META
  .这个表当中的数据的 CRUD

  所以结合以上两点表明，在没有 Region
   分裂的情况，Master
   宕机一段时间是可以忍受的。

• HRegion

table
  在行的方向上分隔为多个Region
  。Region
  是HBase
  中分布式存储和负载均衡的最小单元，即不同的region
  可以分别在不同的Region
 Server
  上，但同一个Region
  是不会拆分到多个server
  上。
  Region
  按大小分隔，每个表一般是只有一个region
  。随着数据不断插入表，region
  不断增大，当region
  的某个列族达到一个阈值时就会分成两个新的region
  。
  每个region
  由以下信息标识：< 表名,`startRowkey`,创建时间>
  由目录表(-ROOT
  -和.META
  .)记录该region
  的endRowkey


• Store

  每一个region
  由一个或多个store
  组成，至少是一个store
  ，hbase
  会把一起访问的数据放在一个store
  里面，即为每个 ColumnFamily
  建一个store
  ，如果有几个ColumnFamily
  ，也就有几个Store
  。一个Store
  由一个memStore
  和0或者 多个StoreFile
  组成。 HBase
  以store
  的大小来判断是否需要切分region


• MemStore

memStore
   是放在内存里的。保存修改的数据即keyValues
  。当memStore
  的大小达到一个阀值（默认128MB
  ）时，memStore
  会被flush
  到文 件，即生成一个快照。目前hbase
   会有一个线程来负责memStore
  的flush
  操作。

• StoreFile

memStore
  内存中的数据写到文件后就是StoreFile
  ，StoreFile
  底层是以HFile
  的格式保存。当storefile
  文件的数量增长到一定阈值后，系统会进行合并（minor
  、major
 compaction
  ），在合并过程中会进行版本合并和删除工作（majar
  ），形成更大的storefile
  。

• HFile

HBase
  中KeyValue
  数据的存储格式，HFile
  是Hadoop
  的 二进制格式文件，实际上StoreFile
  就是对Hfile
  做了轻量级包装，即StoreFile
  底层就是HFile
  。

• HLog

HLog
  (WAL
 log
  )：WAL
  意为write
 ahead
 log
  ，用来做灾难恢复使用，HLog
  记录数据的所有变更，一旦region
 server
   宕机，就可以从log
  中进行恢复。
  HLog
  文件就是一个普通的Hadoop
 Sequence
 File
  ， Sequence
 File
  的value
  是key
  时HLogKey
  对象，其中记录了写入数据的归属信息，除了table
  和region
  名字外，还同时包括sequence
 number
  和timestamp
  ，timestamp
  是写入时间，sequence
 number
  的起始值为0，或者是最近一次存入文件系统中的sequence
 number
  。 Sequence
 File
  的value
  是HBase
  的KeyValue
  对象，即对应HFile
  中的KeyValue
  。

读写原理

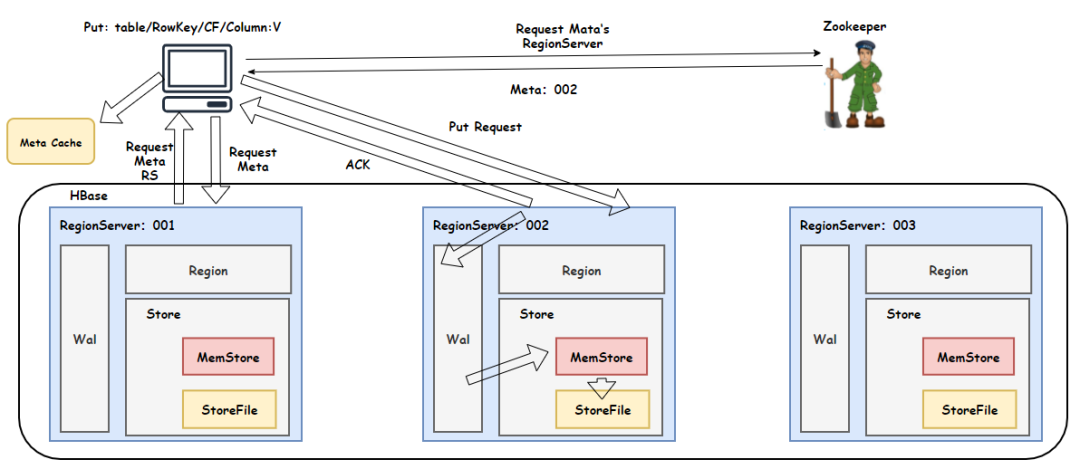

写流程

1. Client
    先访问 zookeeper
   ，获取 hbase
   :meta
    表位于哪个 Region
 Server
   。

2. 访问对应的 Region
 Server
   ，获取 hbase
   :meta
    表，根据读请求的 namespace
   :table
   /rowkey
   ，查询出目标数据位于哪个 Region
 Server
    中的哪个 Region
    中。并将该 table
    的 region
    信息以及 meta
    表的位置信息缓存在客户端的 meta
 cache
   ，方便下次访问。

3. 与目标 Region
 Server
    进行通讯；

4. 将数据顺序写入（追加）到 WAL
   ；

5. 将数据写入对应的 MemStore
   ，数据会在 MemStore
    进行排序；

6. 向客户端发送 ack
   ；

7. 等达到 MemStore
    的刷写时机后，将数据刷写到 HFile
   。

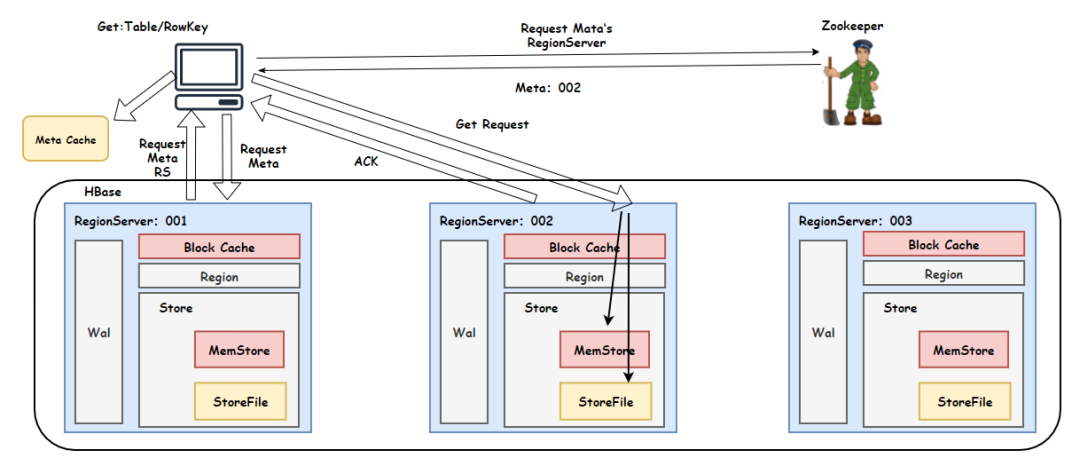

读流程

1. Client
    先访问 zookeeper
   ，获取 hbase
   :meta
    表位于哪个 Region
 Server
   。

2. 访问对应的 Region
 Server
   ，获取 hbase
   :meta
    表，根据读请求的 namespace
   :table
   /rowkey
   ，查询出目标数据位于哪个 Region
 Server
    中的哪个 Region
    中。并将该 table
    的 region
    信息以及 meta
    表的位置信息缓存在客户端的 meta
 cache
   ，方便下次访问。

3. 与目标 Region
 Server
    进行通讯；

4. 分别在 Block
 Cache
   （读缓存）， MemStore
    和 Store
 File
   （HFile
   ）中查询目标数据，并将查到的所有数据进行合并。此处所有数据是指同一条数据的不同版本（time
 stamp
   ）或者不同的类型（Put
   /Delete
   ）。

5. 将从文件中查询到的数据块（Block
   ， HFile
    数据存储单元，默认大小为 64KB
   ）缓存到Block
 Cache
   。

6. 将合并后的最终结果返回给客户端
