PostgreSQL 逻辑复制模块介绍

ClickHouse周边 2021-07-19

2215

1 流复制

大家都知道Streaming Replication已经成为PostgreSQL的一部分，并且通常用于pg的高可用和读写分离，流复制是基于 WAL 日志的物理复制，适用于整个数据库集簇的复制，并且备库是只读的。

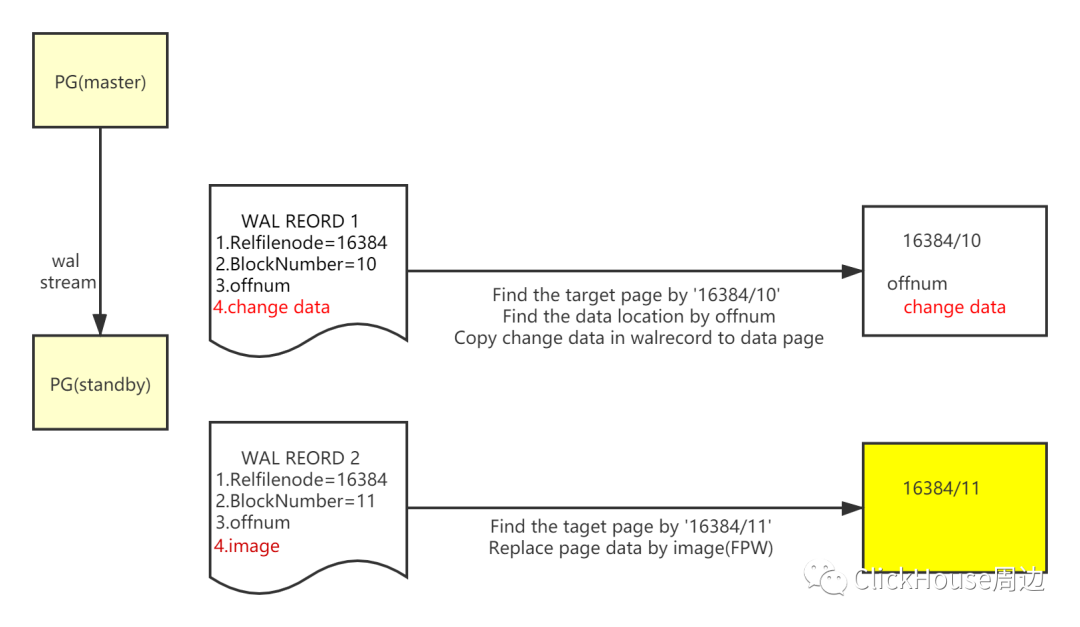

流复制（物理复制）是一个更为传统数据同步方式，在 pg10 之前流复制承载了pg主备之间数据同步的功能，它的实现方式是将wal日志中记录的内容按照确切的块地址逐字节的拷贝到备库，因此主备之间数据分布是一致的，这意味着在主备机器上，同一条记录的ctid是相同的。

2 逻辑复制

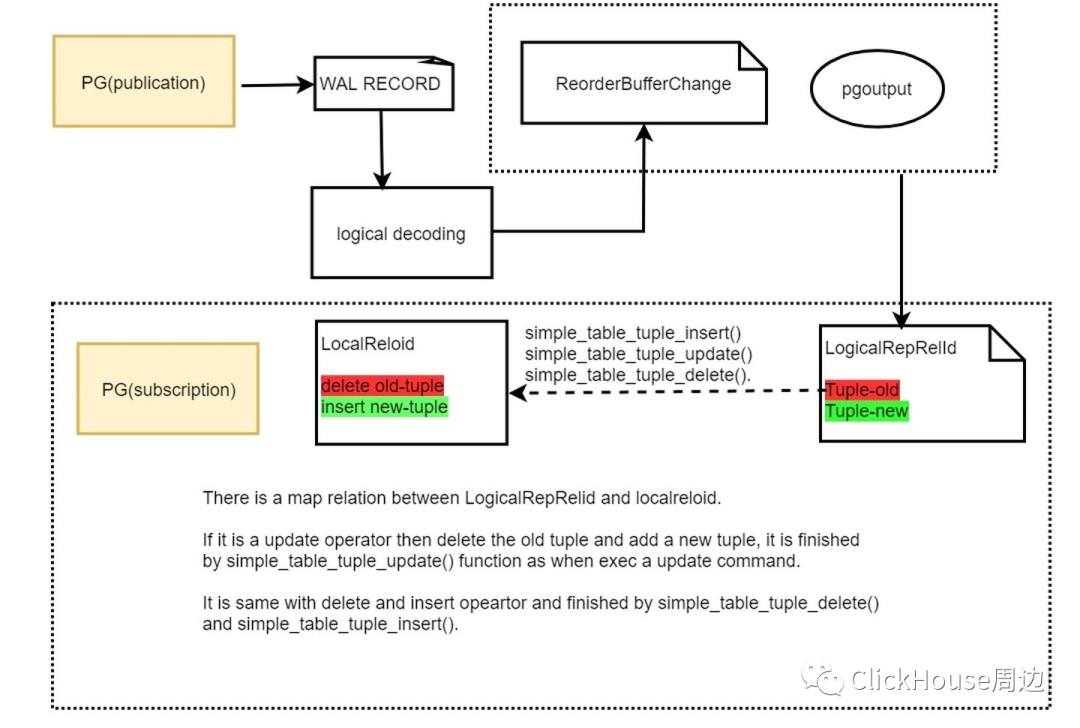

逻辑复制也是基于WAL文件，由逻辑解析模块对wal日志进行初步的解析，它的解析结果为ReorderBufferChange（可以简单理解为HeapTupleData），再由pgoutput plugin对中间结果进行过滤和消息化拼接后，然后将其发送到订阅端，订阅端根据接收到的HeapTupleData重新对其执行insert、delete、update的操作。这里要注意，流复制是将数据从walrecord拷贝到数据页，逻辑复制是将数据重新执行一次insert、update或delete。

通俗的说：在逻辑复制中把主库称为源端库，备库称为目标端数据库，源端数据库根据预先指定好的逻辑解析规则对WAL文件进行解析，把DML操作解析成一定的逻辑变化信息（标准SQL语句），源端数据库把标准SQL语句发给目标端数据库，目标端数据库接收到之后进行应用，从而实现数据同步。

3 流复制和逻辑复制对比

逻辑复制与流复制最直观的不同就是复制粒度，逻辑复制支持表级复制，流复制支持整库复制。

主要区别：

流复制主库上的事务提交不需要等待备库接收到WAL文件后的确认，逻辑复制相反。
流复制要求主备库的大版本一致，逻辑复制可以跨大版本的数据同步，也可以实现异构数据库的数据同步。
流复制的主库可读写，从库只允许读，逻辑复制的目标端数据库要求可读写。
流复制是对实例级别的复制（整个postgresql数据库集簇），逻辑复制是选择性的复制一些表，所以是对表级别的复制。
流复制有主库的DDL、DML操作，逻辑复制只有DML操作。

4 逻辑复制家族

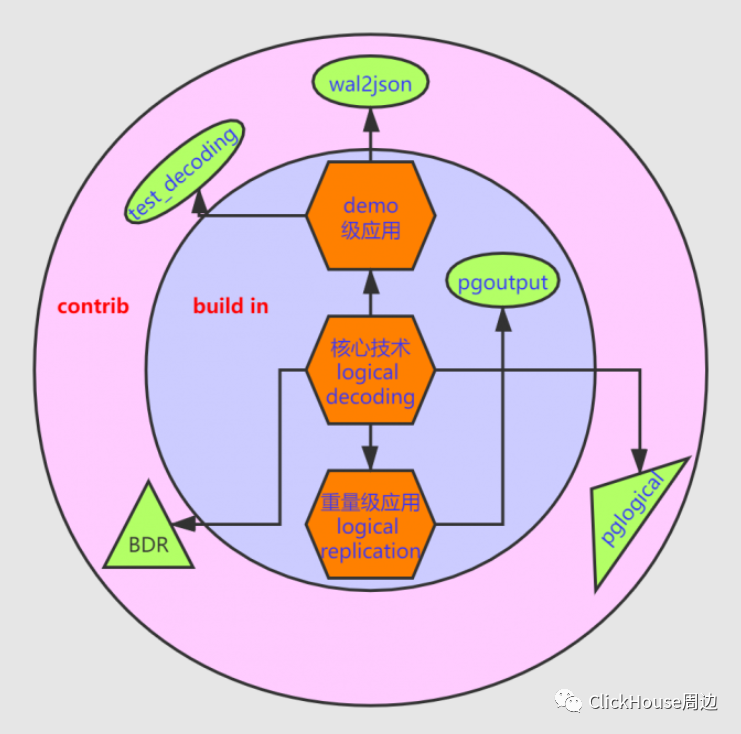

logical decoding是实现所有logical功能的核心技术，下面有对它的详细解释。跟这个核心技术一起加入PG内核的还有一个demo级别的功能test_decoding，但是 test_decoding 的输出结果看起来没有那么容易被二次开发使用，wal2json 以一个 contrib 的形式出现，它的输出结果对二次开发更加友好。BDR 和 pglogical 是实现了逻辑复制的插件，BDR 特点是支持多主机、DDL 复制、全局序列、全局 DDL 锁， pglogical 特点是灵活性高、支持级联逻辑复制，在他们的基础上PG内核引入了 logical replication ，它实现了逻辑复制的功能，从使用方法来看 logical replication 与 pglogical 更为一致。

5 核心技术：logical decoding

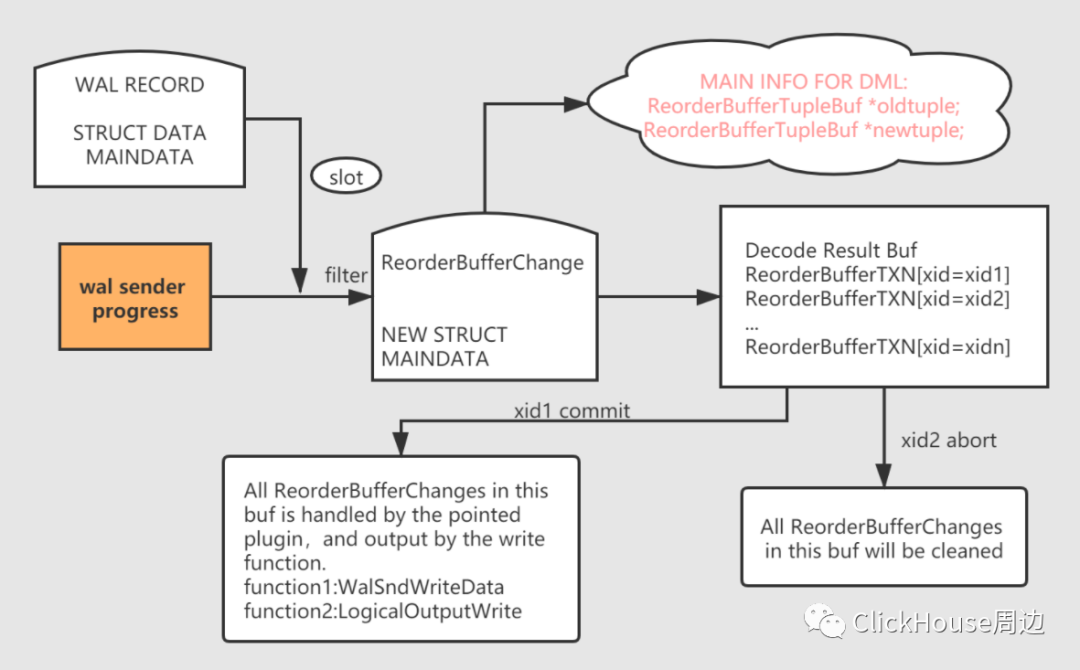

walsender 进程不断的从自己的复制槽中获取新产生的 wal record ，并通过内核中的 LogicalDecodingProcessRecord() 函数进行 wal record 的初步过滤和解析，解析结果为一个 ReorderBufferChange 结构的数据（对于 DML 语句而言这个结构里面主要的信息为 oldtuple 和 newtuple ），并将这个解析结果放置到当前事务 ID 对应的解析 buf 中去。当某个事务发生了提交，这个事务对应的 buf 里面的 ReorderBufferChange 会被指定的 plugin 做二次处理，并将处理结果按照指定的途径输出。

6 社区插件的原理及功能

6.1 test_decoding plugin

test_decoding是Postgres现有的一个plugin，它的主要作用是将筛选过后的wal日志，转化为人们可以理解的形式。现在PG内部有两种方法可以使用plugin。如下是对这两种情况的简单说明。详情请查看官方文档。

6.1.1 内置SQL函数使用

--创建复制槽
test=# SELECT * FROM pg_create_logical_replication_slot('regression_slot', 'test_decoding');
  slot_name    |   lsn
-----------------+-----------
regression_slot | 0/16569D8
(1 row)


-- 查看复制槽
test=# select * from pg_replication_slots ;


--插入一条数据到test01表中
test=# insert into test01 values(1,'test_decoding use by SQL');
INSERT 0 1


--查看解析的sql
test=# SELECT * FROM pg_logical_slot_get_changes('regression_slot', NULL, NULL);
  lsn     | xid  |                                             data
------------+------+-----------------------------------------------------------------------------------------------
0/340001F8 | 1673 | BEGIN 1673
0/340001F8 | 1673 | table public.test01: INSERT: id[integer]:1 name[character varying]:'test_decoding use by SQL'
0/34000628 | 1673 | COMMIT 1673

test_decoding 流程图

6.1.2 pg_recvlogical使用

文档地址：http://www.postgres.cn/docs/12/app-pgrecvlogical.html

pg_recvlogical 流程图

6.2 wal2json plugin

wal2json plugin 是 test_decoding 的一个升级版，它优化了输出结果的结构，使之更容易被应用，输出的是 json 格式的数据。

# 在test库中创建wal2json类型的复制槽 test_slot_wal2json
$ pg_recvlogical -d test --slot test_slot_wal2json --create-slot -P wal2json


# 输出逻辑解码的信息到当前目录下的 ld_wal2json.out 文件中
$ pg_recvlogical -d test --slot test_slot_wal2json --start -o pretty-print=1 -f ld_wal2json.out &


#从test库中插入一条数据
$ psql -d test -c "insert into test01 values(2,'wal2json use by pg_recvlogical');"




查看 ld_wal2json.out 结果
{
"change": [
{
"kind": "insert",
"schema": "public",
"table": "test01",
"columnnames": ["id", "name"],
"columntypes": ["integer", "character varying"],
"columnvalues": [2, "wal2json use by pg_recvlogical"]
}
]
}

6.3 logical replication

pger 可以使用test_decoding去认识逻辑复制，但是并不能真正的应用test_decoding来做什么，除非在test_decoding的基础上写代码去实现它的后续。logical replication真正的让用户可以在Postgres上体验另外一种不同的数据同步方式。换句话说，用户无法直接使用test_decoding功能用于生产环境，除非你使用第三方插件才能使用test_decoding完成数据同步的功能，而logical replication使得logical decoding技术更容易的用于生产环境。

6.4 pglogical plugin

pglogical 是 PostgreSQL 的拓展模块, 为 PostgreSQL 数据库提供了逻辑流复制发布和订阅的功能。pglogical 重用了 BDR 项目中的一部分相关技术。pglogical 是一个完全作为 PostgreSQL 扩展实现的逻辑复制系统。完全集成，它不需要触发器或外部程序。这种物理复制的替代方法是使用发布/订阅模型复制数据以进行选择性复制的一种高效方法。提供比 Slony、Bucardo 或 Londiste 更快的复制速度，以及跨版本升级。

pglogical和logical replicate的原理是相同的，只不过pglogical有更加强大的冲突处理能力。

pglogical 文档：
https://www.2ndquadrant.com/en/resources/pglogical/pglogical-docs/


pglogical下载地址：
http://packages.2ndquadrant.com/pglogical/tarballs/

6.5 其他逻辑解码插件

pgoutput plugin
标准的 pg12 默认的逻辑解码插件。
decoderbufs
一个PostgreSQL逻辑解码器输出插件，用于将数据作为协议缓冲区传送。
decoder_raw
重新构造应用更改的查询。
ali_decoding
阿里巴巴研发的开源的解码插件。
BDR
专门设计用于分布在不同地理位置的集群的双向复制，区别与使用触发器进行双向复制的如SymmetricDS 的双主数据库。如果一个特定的数据集只在一个节点上修改，BDR工作的最好。BDR支持地理上分布的集群，不受距离的限制，并包含了地理围栏的能力。它的设计目的是最小化节点间的延迟。

7 Logical Replication 逻辑复制演示

7.1 发布端配置

# 1.postgresql.conf
  listen_addresses = '*'
  wal_level = logical
  max_replication_slots = 8
  max_wal_senders = 10


# 2.pg_hba.conf
  host    replication     qqq            192.168.5.23/24          md5


# 3.pg_ctl reload

7.2 订阅端配置

# 1.postgresql.conf
  listen_addresses = '*'
  wal_level = logical
  max_replication_slots = 8
  max_logical_replication_workers = 8


# 2.pg_ctl reload

7.3 发布端配置

# 1.创建复制用户：
  create user qqq replication login password 'qqq';


# 2.模拟造数：
  create database pubaaa;
  \c pubaaa qqq
  create table zzz (id int primary key,sex character varying(2),name character varying(10),now_address character varying(100),address character varying(100));
  insert into zzz values(generate_series(1,10000),repeat( chr(int4(random()*26)+65),1),repeat( chr(int4(random()*26)+65),6),repeat( chr(int4(random()*26)+65),60),repeat( chr(int4(random()*26)+65),50));
  create index on test(id,sex);


# 3.用 postgres 用户创建发布节点
  \c pubaaa postgres
  create publication pub01 for table zzz;
  select * from pg_publication;


# 4.发布节点为复制用户授权
  \c pubaaa postgres
  grant connect on database pubaaa to qqq;
  grant usage on schema public to qqq;
  grant select on zzz to qqq;
  select slot_name,plugin,slot_type,database,active,restart_lsn from pg_replication_slots where slot_name='sub01';

7.4 订阅端配置

# 1.创建复制用户：
  create user qqq replication login password 'qqq';


# 2.订阅节点创建接收表
  create database subaaa;
  \c subaaa qqq
  create table zzz (id int primary key,sex character varying(2),name character varying(10),now_address character varying(100),address character varying(100));


# 3.用 postgres 用户创建订阅节点
  \c subaaa postgres
  create subscription sub01 connection 'host=192.168.6.51 port=5432 dbname=pubaaa user=qqq password=qqq' publication pub01;
  select * from pg_subscription;

7.5 新加复制表

# 1.发布节点创建表结构
  \c pubaaa postgres
  create table test01(id int primary key,addr varchar(100));


# 2.订阅节点创建表结构
  \c subaaa postgres
  create table test01(id int primary key,addr varchar(100));


# 3.添加新表到发布节点
  \c pubaaa postgres
  grant select on test01 to qqq;
  alter publication pub01 add table test01;
  insert into test01 values(generate_series(1,10000),repeat( chr(int4(random()*26)+65),88));
  --while [ true ];do echo `psql -d pubaaa -c "insert into test01 values((random()*(1000^3))::integer,repeat( chr(int4(random()*26)+65),1))"`;sleep 0.5;echo -e '\n';done


# 4.发布节点查看发布列表中的表名
  select * from pg_publication_tables;

7.6 摘除订阅端

\c subaaa postgres;
alter subscription sub01 disable;
ALTER SUBSCRIPTION sub01 SET (slot_name = NONE);
drop subscription sub01 ;

8 Logical Replication 逻辑订阅处理流程解析

8.1 表同步阶段处理流程概述

订阅端执行CREATE SUBSCRIPTION后，在后台进行表数据同步。每个表的数据同步状态记录在pg_subscription_rel.srsubstate中,一共有4种状态码。

'i'：初始化（SUBREL_STATE_INIT）
'd'：正在copy数据（SUBREL_STATE_DATASYNC）
's'：已同步（SUBREL_STATE_SYNCDONE）
'r'：准备好（普通复制）（SUBREL_STATE_READY）

subaaa=# select * from pg_subscription_rel;
srsubid | srrelid | srsubstate | srsublsn
---------+---------+------------+------------
  29912 |   29904 | r          | 0/3502AA90
(1 row)

从执行CREATE SUBSCRIPTION开始订阅端的相关处理流程概述如下：

设置每个表的为srsubstate中 'i'（SUBREL_STATE_INIT）；
logical replication launcher 进程启动一个 logical replication apply worker 进程；
logical replication apply worker 进程连接到订阅端开始接受订阅消息，此时表尚未完成初始同步（状态为 i 或 d ），跳过所有 insert、update 和 delete 消息的处理；
logical replication apply worker 进程为每个未同步的表启动 logical replication sync worker 进程（每个订阅最多同时启动max_sync_workers_per_subscription个 sync worker）；
logical replication sync worker 进程连接到订阅端并同步初始数据

5.1 创建临时复制槽，并记录快照位置；
5.2 设置表同步状态为 'd'（SUBREL_STATE_DATASYNC）
5.3 copy 表数据
5.4 设置表同步状态为SUBREL_STATE_SYNCWAIT（内部状态），并等待 apply worker 更新状态为SUBREL_STATE_CATCHUP（内部状态）

logical replication apply worker 进程更新表同步状态为SUBREL_STATE_CATCHUP（内部状态），记录最新lsn，并等待 sync worker 更新状态为SUBREL_STATE_SYNCDONE
logical replication sync worker 进程完成初始数据同步

7.1 检查 apply worker 当前处理的订阅消息位置是否已经走到了快照位置前面，如果是从订阅端接受消息并处理直到追上 apply worker 。
7.2 设置表同步状态为 's'（SUBREL_STATE_SYNCDONE）
7.3 进程退出

logical replication apply worker 进程继续接受订阅消息并处理

8.1 接受到 insert、update 和 delete 消息，如果是同步点（进入's' 或 'r' 状态时的 lsn 位置）之后的消息进行应用。
8.2 接受到 commit 消息
8.3 暂时没有新的消息处理

8.2 表同步后的持续逻辑复制

订阅表进入同步状态（状态码是 ‘s’ 或 'r' ）后，发布端的变更都会通过消息通知订阅端；订阅端 apply worker 按照订阅消息的接受顺序（即发布端事务提交顺序）对每个表 apply 变更，并反馈 apply 位置，用于监视复制延迟。

通过调试，确认发布端发生更新时，发送给订阅端的数据包。

# 插入订阅表
insert into test01 values(100,'insert 1 条');

发布端修改订阅表时，在事务提交时，发布端依次发送下面的消息到订阅端

B（BEGIN）
R（RELATION）
I（INSERT）
C（COMMIT）更新复制源状态表pg_replication_origin_status
中的remote_lsn
和local_lsn
，该位点对应于每个订阅表最后一次事务提交的位置。
k（KEEPALIVE）
k（KEEPALIVE）2个 keepalive 消息，会更新统计表中的位置：

发布端pg_stat_replication
:write_lsn
,flush_lsn
,replay_lsn

select usesysid,usename,application_name,sent_lsn,write_lsn,flush_lsn,replay_lsn,sync_state from pg_stat_replication where usename = 'rep';

发布端pg_get_replication_slots()
:confirmed_flush_lsn

select slot_name,plugin,active_pid,restart_lsn,confirmed_flush_lsn from pg_get_replication_slots() where slot_name = 'sub1';

订阅端更新pg_stat_subscription
:latest_end_lsn

select subid,subname,received_lsn,latest_end_lsn from pg_stat_subscription;
