数仓集市场景
数仓集市，是指用分布式数据仓库和数据集市，完成数据的预处理、离线分析、主题查询等全流程的数据分析业务。数据仓库和数据集市通常以SQL语言为基本数据操作手段，同时支持用户自定义的数据处理函数，既能支持海量数据离线处理，又能支持在线交互查询。数仓集市是一种跟Hadoop完全独立的数据分析工具，可以承担的业务也有很多重叠。相比Hadoop，数仓集市在成本、数据规模上限、复杂数据挖掘、实时流处理方面有劣势，在SQL支持度、数据库兼容性、性能方面有优势。

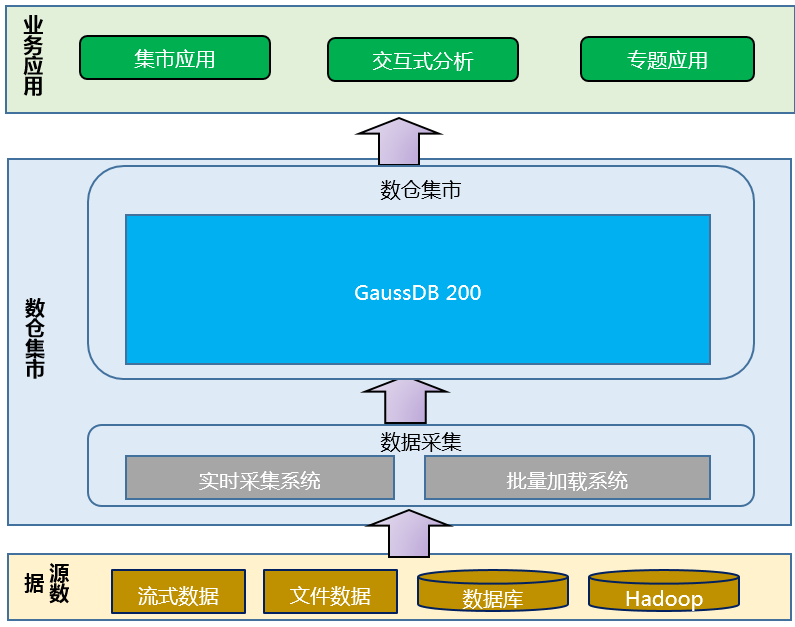

数仓集市场景，需要部署GaussDB 200作为分布式MPP架构数据仓库，如图1所示：
数仓集市场景需要的配置如下：
节点类型 |
服务器配置 |
节点数量 |
说明 |
|---|---|---|---|
管理+控制节点 |
|
2 |
单节点6块盘组成3组Raid1，作用如下（共2节点，每个节点分区一致），分区详细介绍请参考准备操作系统。
|
数据节点 |
|
根据数据量计算 |
数据节点用于存储数据、提供计算资源。 节点数 = 规划数据量（单位TB） *1.2（数据膨胀率）* 2（副本数）/ 0.8（磁盘利用率） / 0.9 （磁盘格式化损失率）/ (5/6)（Raid5因子） /1.2（单磁盘容量） / 24（单节点磁盘数） 说明：
数据可以根据实际情况压缩，压缩率跟数据内容和格式密切相关，最少配置3台。 如果客户很难估计计算资源，计算出的集群配置能力不足时，通过扩容满足。 |
名称 |
用途 |
数量 |
建议交换机配置 |
计算过程 |
|---|---|---|---|---|
千兆交换机 |
管理平面的接入交换机 |
节点数量 * 3/ (接入交换机GE口数量-2) |
三层千兆以太网交换机，48个10/100/1000Base-T，4个万兆SFP+，交换容量680 Gbps/6.8 Tbps以上，包转发率420 Mpps以上，一个可扩展4*40 GE QSFP+接口板的扩展插槽。 |
管理平面接入交换机数量 = 节点数量 * 3（每节点2个管理平面GE接口 + 1个BMC口） / 46（接入交换机GE口数量48-堆叠端口数量2） 加粗部分表示对前面数字的说明，以上结果向上取整，若小于2时为避免单点故障取值2。 用于接入管理平面、业务平面的交换机的个数需要是偶数个，否则会有一个交换机没办法堆叠出现单点。 |
万兆交换机 |
管理平面的汇聚交换机 |
管理平面接入交换机数量 * 2 / (汇聚交换机10GE口数量-2) |
万兆交换机，48×10GE SFP+端口，2×40GE QSFP+端口，1个扩展插槽，支持4×40GE QSFP+插卡，包转发率：1080 Mpps，交换容量：2.56Tbps/23.04Tbps |
管理平面汇聚交换机数量 = 管理平面接入交换机数量 * 2 / 46（汇聚交换机10GE口数量48-堆叠端口数量2） 加粗部分表示对前面数字的说明，以上结果向上取整，若小于2时为避免单点故障取值2。 用于接入管理平面、业务平面的交换机的个数需要是偶数个，否则会有一个交换机没办法堆叠出现单点。 |
万兆交换机 |
业务平面的接入交换机 |
节点数量 * 2 / {(接入交换机10GE口数量 - 堆叠端口数量) * [接入汇聚收敛比/(1+接入汇聚收敛比)]} 说明：
其中除数“{(接入交换机10GE口数量 - 堆叠端口数量) * [接入汇聚收敛比/(1+接入汇聚收敛比)]}”需要先向下取整。 |
万兆交换机，48×10GE SFP+端口，2×40GE QSFP+端口，1个扩展插槽，支持4×40GE QSFP+插卡，包转发率：1080 Mpps，交换容量：2.56Tbps/23.04Tbps |
按照接入汇聚收敛比为3(3:1)，业务平面接入交换机数量 = 节点数量 * 2 / （46（接入交换机10GE口数量48-堆叠端口数量2）* 0.75） 加粗部分表示对前面数字的说明，以上结果向上取整，若小于2时为避免单点故障取值2。 用于接入管理平面、业务平面的交换机的个数需要是偶数个，否则会有一个交换机没办法堆叠出现单点。 |
万兆交换机 |
业务平面的汇聚交换机 |
业务平面接入交换机数量 * {(接入交换机10GE口数量48-堆叠端口数量2) * [1/(1+接入汇聚收敛比)] } / 汇聚交换机10GE口数量 说明：
其中除数“汇聚交换机10GE口数量”需要先向下取整。 |
万兆交换机，48×10GE SFP+端口，2×40GE QSFP+端口，1个扩展插槽，支持4×40GE QSFP+插卡，包转发率：1080 Mpps，交换容量：2.56Tbps/23.04Tbps |
按照接入汇聚收敛比为3(3:1)，业务平面汇聚交换机数量 = 业务平面接入交换机数量 * [46(接入交换机10GE口数量48-堆叠端口数量2) * 0.25 ] / 48（汇聚交换机10GE口数量） 加粗部分表示对前面数字的说明，以上结果向上取整，若小于2时为避免单点故障取值2。 用于接入管理平面、业务平面的交换机的个数需要是偶数个，否则会有一个交换机没办法堆叠出现单点。 |
- 单台物理服务器的DN数量建议值4，最大值8。
通常单台物理服务器内的DN数量 = 该节点逻辑磁盘数，因此通常数据节点磁盘需要做若干组Raid。
建议每台服务器配置24块数据盘，其中每6块盘做一组Raid5，共4组，设置4个DN。
- 为保证数据均衡和可靠，集群需要划分成多个安全环。
每个安全环内节点数=单物理服务器上的DN数+1，最小为3。安全环的设置由配置规划工具自动完成。
集群按照安全环节点数量的倍数进行扩容，如果无法满足，最小的扩容节点数是3。
