【干货攻略】DMHS路由功能体验

达梦E学 2021-07-23

914

近期遇到用户四台机器，两两相通，不存在三台之间互相联通的情况，并且数据只能在首尾节点进行同步，中间两个节点只作为转发器的作用，由此引申本次利用DMHS去同步两台达梦数据库之间的数据需求。

✦ 一、DMHS介绍及相关操作 ✦

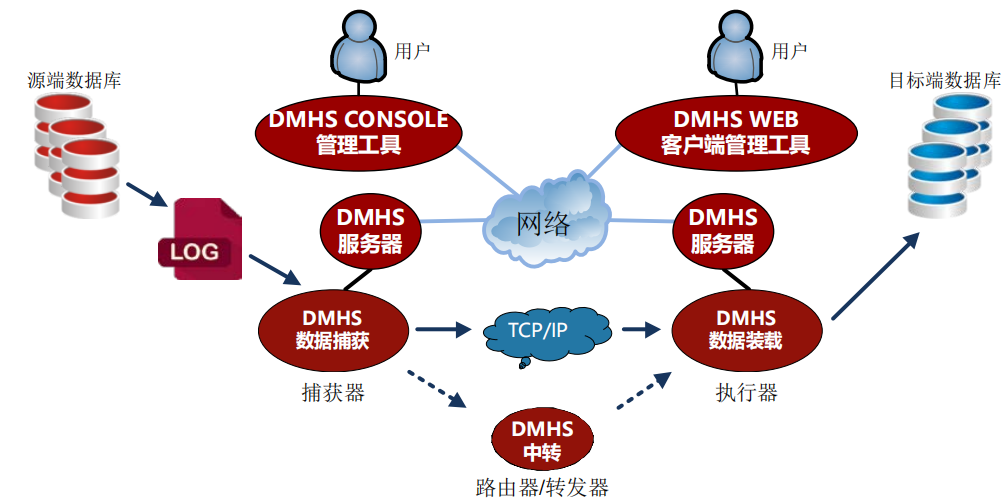

1、DMHS架构

达梦的DMHS和Oracle的OGG原理相似，都是由CPT模块从数据库的日志中捕获变化，然后进行压缩后SEND模块发送到目的端，再在目的端EXEC模块执行相同操作的一个过程实现数据的同步，目前DMHS不仅支持达梦数据库之间的同步，也能支持常用的几个通用数据库的数据同步。

2、项目架构：

A段和B段的DMHS正常配置CPT和EXEC，C和D段的DMHS配置route模块；A的SEND 配置C，C的SEND配置A和D，D的SEND配置C和B，B的SEND配置D。

3、dmhs.hs配置：

A-192.168.216.137

<?xml version="1.0" encoding="GB2312"?>
<dmhs>
    <base>
        <lang>en</lang>
        <mgr_port>5345</mgr_port>
        <ckpt_interval>60</ckpt_interval>
        <siteid>1</siteid>
        <version>2.0</version>
</base>
        <exec>
<recv>
            <mgr_port>5345</mgr_port>
            <data_port>5346</data_port>
        </recv>
            <db_type>DM7</db_type>
            <db_server>127.0.0.1</db_server>
            <db_user>SYSDBA</db_user>
            <db_pwd>SYSDBA</db_pwd>
            <db_port>5236</db_port>
            <exec_thr>4</exec_thr>
            <exec_sql>1024</exec_sql>
            <affect_row>0</affect_row>
            <enable_rowid>0</enable_rowid>
            <exec_trx>5000</exec_trx>
            <exec_rows>1000</exec_rows>
            <case_sensitive>1</case_sensitive>
            <toggle_case>0</toggle_case>
            <exec_policy>0</exec_policy>
        </exec>
    <cpt>
        <db_type>DM7</db_type>
        <db_server>127.0.0.1</db_server>
        <db_user>SYSDBA</db_user>
        <db_pwd>SYSDBA</db_pwd>
        <db_port>5236</db_port>
        <idle_time>10</idle_time>
    <ddl_mask>op:obj:rec</ddl_mask>
        <arch>
            <clear_interval>600</clear_interval>
            <clear_flag>0</clear_flag>
        </arch>
        <send>
            <ip>192.168.216.138</ip>
            <mgr_port>5566</mgr_port>
            <data_port>5565</data_port>
            <net_pack_size>256</net_pack_size>
            <net_turns>0</net_turns>
            <crc_check>0</crc_check>
            <trigger>0</trigger>
            <constraint>0</constraint>
            <identity>0</identity>
            <filter>
                <enable>
<item>*.*</item>
                </enable>
                <disable/>
            </filter>
            <map>
                <item>*.* == *.*</item>
            </map>
        </send>
    </cpt>
</dmhs>

C-192.168.216.138

<?xml version="1.0" encoding="GB2312"?>
<dmhs>
<base><!-- 管理模块的基本配置 -->
<lang>ch</lang><!-- 语言选项,ch为中文,en为英文 -->
<version>2.0</version>
<mgr_port>5345</mgr_port><!-- 管理端口号，默认为5345，最小值1000，最大值65535 -->
<chk_interval>2</chk_interval><!-- 状态轮询间隔，默认为3s，最小值1s，最大值60s -->
<siteid>2</siteid><!-- 站点ID，这个ID配置时要注意，全局唯一，最小值0，最大值65535 -->
</base>
<route><!-- 消息路由可以实现N==>1==>N的功能，主要是用来跨网关，路由是不会对消息进行拆解的，实现的是消息实现源和目的的映射关系 -->
<recv>
<mgr_port>5566</mgr_port>
<data_port>5565</data_port>
</recv>
<send><!-- 发送模块配置 -->
<siteid>1</siteid><!-- 这个站点号跟源端的站点号要一致 -->
<ip>192.168.216.139</ip><!-- 目的端IP，默认127.0.0.1 -->
<mgr_port>5566</mgr_port><!-- 目的端管理端口，默认为5345，最小值1000，最大值65535 -->
<data_port>5565</data_port><!-- 目的端数据接收端口号，默认为5346，最小值1000，最大值65535 -->
</send>
<send><!-- 发送模块配置 -->
<siteid>4</siteid><!-- 这个站点号跟源端的站点号要一致 -->
<ip>192.168.216.137</ip><!-- 目的端IP，默认127.0.0.1 -->
<mgr_port>5345</mgr_port><!-- 目的端管理端口，默认为5345，最小值1000，最大值65535 -->
<data_port>5346</data_port><!-- 目的端数据接收端口号，默认为5346，最小值1000，最大值65535 -->
</send>
</route>
</dmhs>

D-192.168.216.139

<?xml version="1.0" encoding="GB2312"?>
<dmhs>
<base><!-- 管理模块的基本配置 -->
<lang>ch</lang><!-- 语言选项,ch为中文,en为英文 -->
<version>2.0</version>
<mgr_port>5345</mgr_port><!-- 管理端口号，默认为5345，最小值1000，最大值65535 -->
<chk_interval>2</chk_interval><!-- 状态轮询间隔，默认为3s，最小值1s，最大值60s -->
<siteid>3</siteid><!-- 站点ID，这个ID配置时要注意，全局唯一，最小值0，最大值65535 -->
</base>
<route><!-- 消息路由可以实现N==>1==>N的功能，主要是用来跨网关，路由是不会对消息进行拆解的，实现的是消息实现源和目的的映射关系 -->
<recv>
<mgr_port>5566</mgr_port>
<data_port>5565</data_port>
</recv>
<send><!-- 发送模块配置 -->
<siteid>1</siteid><!-- 这个站点号跟源端的站点号要一致 -->
<ip>192.168.216.140</ip><!-- 目的端IP，默认127.0.0.1 -->
<mgr_port>5345</mgr_port><!-- 目的端管理端口，默认为5345，最小值1000，最大值65535 -->
<data_port>5346</data_port><!-- 目的端数据接收端口号，默认为5346，最小值1000，最大值65535 -->
</send>
<send><!-- 发送模块配置 -->
<siteid>4</siteid><!-- 这个站点号跟源端的站点号要一致 -->
<ip>192.168.216.138</ip><!-- 目的端IP，默认127.0.0.1 -->
<mgr_port>5566</mgr_port><!-- 目的端管理端口，默认为5345，最小值1000，最大值65535 -->
<data_port>5565</data_port><!-- 目的端数据接收端口号，默认为5346，最小值1000，最大值65535 -->
</send>
</route>
</dmhs>

B-192.168.216.140

<?xml version="1.0" encoding="GB2312"?>
<dmhs>
    <base>
        <lang>en</lang>
        <mgr_port>5345</mgr_port>
        <ckpt_interval>60</ckpt_interval>
        <siteid>4</siteid>
        <version>2.0</version>
</base>
        <exec>
<recv>
            <mgr_port>5345</mgr_port>
            <data_port>5346</data_port>
        </recv>
            <db_type>DM7</db_type>
            <db_server>127.0.0.1</db_server>
            <db_user>SYSDBA</db_user>
            <db_pwd>SYSDBA</db_pwd>
            <db_port>5236</db_port>
            <exec_thr>4</exec_thr>
            <exec_sql>1024</exec_sql>
            <affect_row>0</affect_row>
            <enable_rowid>0</enable_rowid>
            <exec_trx>5000</exec_trx>
            <exec_rows>1000</exec_rows>
            <case_sensitive>1</case_sensitive>
            <toggle_case>0</toggle_case>
            <exec_policy>0</exec_policy>
        </exec>
    <cpt>
        <db_type>DM7</db_type>
        <db_server>127.0.0.1</db_server>
        <db_user>SYSDBA</db_user>
        <db_pwd>SYSDBA</db_pwd>
        <db_port>5236</db_port>
        <idle_time>10</idle_time>
    <ddl_mask>op:obj:rec</ddl_mask>
        <arch>
            <clear_interval>600</clear_interval>
            <clear_flag>0</clear_flag>
        </arch>
        <send>
            <ip>192.168.216.139</ip>
            <mgr_port>5566</mgr_port>
            <data_port>5565</data_port>
            <net_pack_size>256</net_pack_size>
            <net_turns>0</net_turns>
            <crc_check>0</crc_check>
            <trigger>0</trigger>
            <constraint>0</constraint>
            <identity>0</identity>
            <filter>
                <enable>
<item>*.*</item>
                </enable>
                <disable/>
            </filter>
            <map>
                <item>*.* == *.*</item>
            </map>
        </send>
    </cpt>
</dmhs>

说明：

上述dmhs.hs中A的siteid是1，它向C投递包含siteid为1的日志，C再向D投递siteid为1的日志，最后D向B投递siteid为1的日志并执行，反之亦然，从下面的C的dmhs.hs片段配置中看recv指的是转发路由自身接收数据使用的端口，所以A的dmhs.hs中SEND发送的端口应该就是这里C的recv的端口，5566和5565。（下面端口颜色对应相同颜色）

<send>
            <ip>192.168.216.138</ip>
            <mgr_port>5566</mgr_port>
            <data_port>5565</data_port>

另外1指的是把siteid=1也就是A的数据投递到D上，所以下方SEND中的端口应该是D的recv端口,5566和5565。

<recv>
<mgr_port>5566</mgr_port>
<data_port>5565</data_port>
</recv>
<send><!-- 发送模块配置 -->
<siteid>1</siteid><!-- 这个站点号跟源端的站点号要一致 -->
<ip>192.168.216.139</ip><!-- 目的端IP，默认127.0.0.1 -->
<mgr_port>5566</mgr_port><!-- 目的端管理端口，默认为5345，最小值1000，最大值65535 -->
<data_port>5565</data_port><!-- 目的端数据接收端口号，默认为5346，最小值1000，最大值65535 -->
</send>

D再把siteid=1的数据投递到B上执行，所以D上1下方SEND中的端口号应该就是B上的exec模块的端口5345和5346。

<recv>
<mgr_port>5566</mgr_port>
<data_port>5565</data_port>
</recv>
<send><!-- 发送模块配置 -->
<siteid>1</siteid><!-- 这个站点号跟源端的站点号要一致 -->
<ip>192.168.216.140</ip><!-- 目的端IP，默认127.0.0.1 -->
<mgr_port>5345</mgr_port><!-- 目的端管理端口，默认为5345，最小值1000，最大值65535 -->
<data_port>5346</data_port><!-- 目的端数据接收端口号，默认为5346，最小值1000，最大值65535 -->
</send>

<exec>
<recv>
            <mgr_port>5345</mgr_port>
            <data_port>5346</data_port>
        </recv>

反向SITEID=4的时候一样的原理。

☆ 二、启动DMHS ☆

启动每个节点的dmhs_server

1、ABCD正常安装DMHS;

2、CD的console执行:

connect

start recv

3、AB的console执行:

connect

start exec

clear exec lsn

copy 0 "sch.name is not null" dict

start cpt

好，以上是本次分享内容，希望能给大家带来帮助。

PS：本文经原作者同意后在本平台分享，版权属于原作者所有，如需转载请与原作者联系。
