节点类型

GaussDB 200系统主要包括三种节点（每台服务器为一个节点）：

• 管理节点：Management Node（MN），安装FusionInsight Manager，即GaussDB 200集群的管理系统，提供统一的访问入口。FusionInsight Manager对部署在集群中的节点及服务进行集中管理。
• 控制节点：Control Node（CN），控制监控数据节点，并执行对集群接入用户的认证鉴权，存放认证鉴权数据。

  GaussDB 200安装时，要求MN与CN合设部署。

  此处所说的CN是FusionInsight Manager中的Control Node，在GaussDB 200数据库MPPDB服务中还有一个CN实例概念Coordinator，请勿混淆。

• 数据节点：Data Node（DN），执行管控节点发出的指示，上报任务状态、存储数据，以及执行数据节点的公共功能。

  GaussDB 200数据库MPPDB服务中有DN与CN实例的概念，虽然名称与节点名称相同但含义不同。安装时只涉及节点概念，不涉及实例概念，请勿混淆。

  表1 CN与DN实例的概念

  实例名	说明
  Coordinator（CN）	负责提供外部应用接口、优化全局执行计划、向Datanode分发执行计划，以及汇总、处理执行结果。
  Datanode（DN）	负责存储业务数据、执行数据查询任务以及向Coordinator返回执行结果。

网络平面类型

GaussDB 200整个系统网络划分为2个平面，即业务平面和管理平面，两个平面之间采用物理隔离的方式进行部署，保证业务、管理各自网络的安全性。

• 管理平面通过运维网络接入，提供系统管理和维护功能，主要用于集群的管理，对外提供集群监控、配置、审计、用户管理等服务。
• 业务平面，主要用于集群内部数据处理的专用网络平面，此处的业务平面非客户的应用网络平面。

说明：

为确保业务平面的数据存储安全和数据库内部的数据处理性能达到最优，建议客户的业务应用统一接入管理平面。

主备管理节点还支持设置外部管理网络的IP地址，用户可以通过外部管理网络进行集群管理。

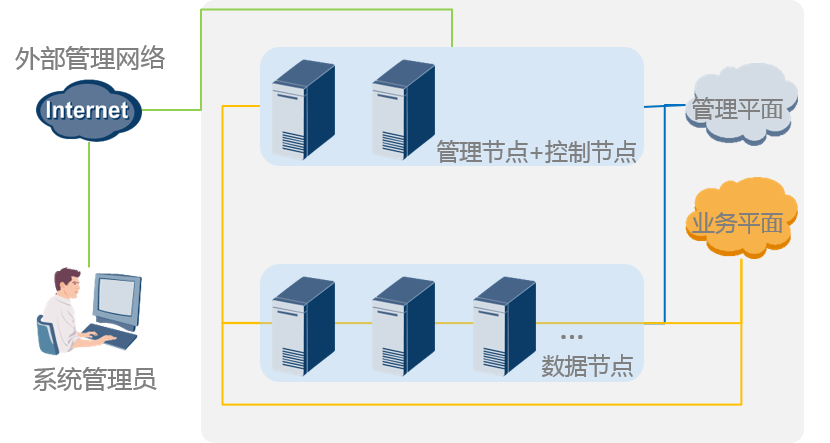

组网方式分为单平面组网和双平面组网。采用单平面组网时，不区分管理平面和业务平面。在典型配置下，GaussDB 200集群双平面组网模型如图1所示。

图1 典型组网模型
