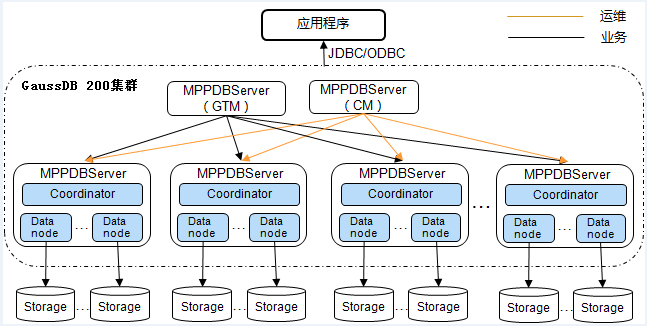

MPPDBServer（CM）

GaussDB 200集群管理模块CM（Cluster Manager），即含CMServer进程的特殊MPPDBServer，负责管理和监控分布式系统中各个功能单元和物理资源的运行情况，确保整个系统的稳定运行。CM分为主CM和备CM。正常情况下，只由主CM提供GaussDB 200集群管理服务。当主CM发生故障的情况下，备CM会主动升为主CM提供GaussDB 200集群管理服务。

CM通过CM服务完成对各个MPPDBServer管理。CM服务由CMServer、CMAgent、Monitor组成。

• CMServer是整个GaussDB 200集群的大脑，它会根据CMAgent上报上来的各MPPDBServer状态信息来决定是否需要状态变更。CMServer只部署在主备CM上。
• CMAgent是MPPDBServer上面部署的实例代理线程，负责接收CMServer下发的命令和上报MPPDBServer的Coordinator、Datanode、GTM的状态给CMServer。每个MPPDBServer均会部署一个CMAgent，也包括主备CM和主备GTM。
• Monitor是watchdog定时任务，其唯一的任务是在CMAgent停止的情况下将CMAgent重启。每个MPPDBServer均会部署一个Monitor，也包括主备CM和主备GTM。

MPPDBServer（GTM）

全局事务管理模块GTM（Global Transaction Manager），即含GTM进程的特殊MPPDBServer，负责生成和维护全局事务ID、事务快照、时间戳等需要全局唯一的信息。GTM分为主GTM和备GTM。正常情况下，只由主GTM提供全局事务管理服务。当主GTM发生故障的情况下，备GTM会主动升为主GTM提供服务。

MPPDBServer

业务模块，即除MPPDBServer（CM）、MPPDBServer（GTM）以外的MPPDBServer，由Coordinator及多个Datanode组成，负责执行CM、GTM下发的任务。业务模块与MPPDBServer（CM）、MPPDBServer（GTM）主要区别是不包含CMServer与GTM进程。

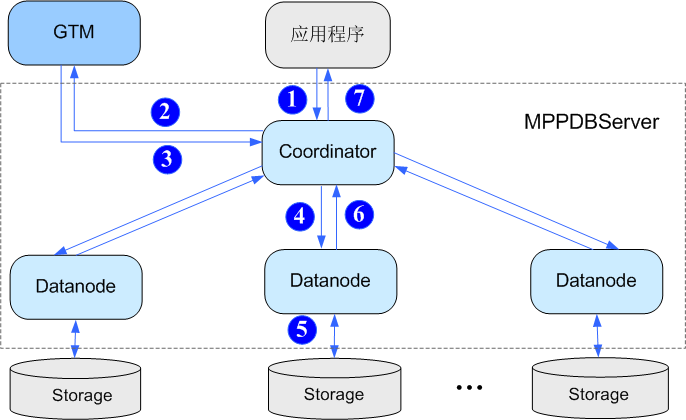

Coordinator（CN）

负责提供外部应用接口、优化全局执行计划、向Datanode分发执行计划，以及汇总、处理执行结果。

GaussDB 200通过CCN（Control Coordinator Node）负责集群内的资源全局负载控制，以实现自适应的动态负载管理。CM在第一次集群启动时，通过集群部署形式，选择编号最小的Coordinator作为CCN。若CCN故障之后，由CM选择新的CCN进行替换。

Datanode（DN）

在集群中，DN有多个。每个DN存储了一部分数据。如果DN无高可用方案，则故障时会导致该实例上的数据无法访问。因此GaussDB 200对DN提供了高可用方案：主、备、从备。DN主、备、从备间的工作原理如下：

主、备DN同步数据期间，如果主DN突然故障不可用，备DN会升为主DN。

在原主DN恢复前，新升为主的DN会将数据日志同步到从备DN。

原主DN恢复后将成为备DN，并且会使用“从备DN”上的数据日志恢复异常期间的数据。

也就是说从备DN永远只作为从备使用，不会因为主DN或备DN故障而升级为主DN或备DN，从备只存放备DN故障时同步到从备的Xlog数据和数据通道复制产生的数据。

Storage

服务器的本地存储资源，持久化存储数据（支持行存、列存、混合存储）。
