在hi3518ev300平台接入OLED（2）

1 说明

由于业务需要，产品的屏幕选择了OLED，型号为：VGM256064A0W03，供应商为深圳市岳邦电子科技有限公司。本文主要说明在OLED屏幕显示汉字、字母、二维码的实现。文中提到的软件可以从百度网盘下载或者从参考网址下载。

链接：https://pan.baidu.com/s/1LCfuBgCpZIg431uRr9vifA

提取码：dq3o

2 使用点阵字库显示汉字和字母

参考网址：

https://blog.twofei.com/embedded/hzk.html

http://www.qqxiuzi.cn/zh/hanzi-gb2312-bianma.php

如上述网址所述，前辈们已经做好了各种字库，字的形状由多个离散的点形成，一个字节控制8个点的亮灭，一个点相当于一个OLED显示单元，所以256*64的屏幕，每行可以显示256/16=16个汉字，可以显示64/16=4行。

如果对字库有其他的要求，可以使用PCtoLCD2002自制字库文件。

2.1 显示中文字符

1：确定点阵库文件，以HZK 16*16为例，16×16点阵，一个汉字32字节

2：在代码中直接输入汉字，即源文件为GBK编码（非UTF-8编码）

3：找到改字在点阵库文件的偏移

网盘中的main3.c实现了显示“我们都是工具人！”。

也可以使用中文字库显示英文和标点符号，不过没有ASCII字库那么好看，而且需要调整输入法，比如谷歌拼音如下输入模式，

2.2 显示ASCII字符

网盘中的main4.c给出了显示8*12字库字符的关键函数。

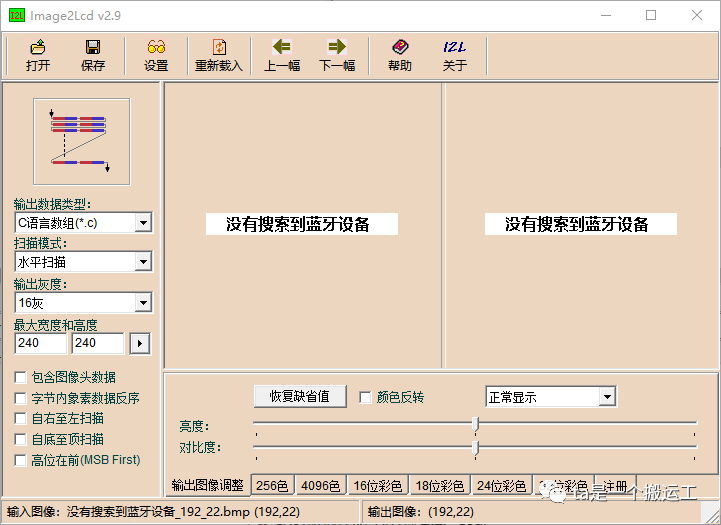

3 通过image2lcd显示字符

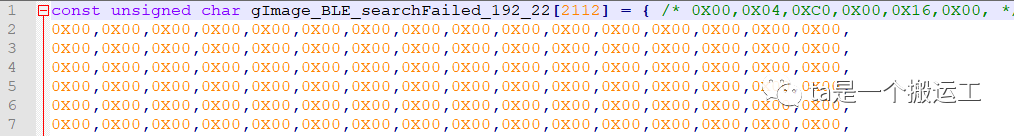

该方式可以显示任意字符。缺点是必须提前知道要显示的内容。以本产品为例，在windows画图工具输入汉字或英文字符，保存为单色bmp（占用空间小，没有灰阶）或者16色bmp（占用空间大，有灰阶，支持多个灰度），再通过image2lcd将图片转换为数组，其他的操作跟点阵数据一样处理。

4 显示二维码

参考开源软件：

https://github.com/ricmoo/QRCode

可以显示数字、字母、标点符号以及包括汉字在内的任意字符，显示一个二维码基本只要几行代码。

// The structure to manage the QR code


QRCode qrcode;


// Allocate a chunk of memory to store the QR codeuint8_t qrcodeBytes[qrcode_getBufferSize()];


qrcode_initText(&qrcode, qrcodeBytes, 3, ECC_LOW, "HELLO WORLD");
