PostgreSQL 阿里云rds pg发布高维向量索引，支持图像识别、人脸识别 - pase 插件

postgres=> select * from pg_opclass ;
opcmethod | opcname | opcnamespace | opcowner | opcfamily | opcintype | opcdefault | opckeytype
-----------+------------------------+--------------+----------+-----------+-----------+------------+------------
16404 | pase_hnsw_ops | 2200 | 16385 | 16405 | 1021 | t | 0
16404 | pase_hnsw_text_ops | 2200 | 16385 | 16408 | 25 | t | 0
16412 | pase_ivfflat_float_ops | 2200 | 16385 | 16413 | 1021 | t | 0
16412 | pase_ivfflat_text_ops | 2200 | 16385 | 16416 | 25 | t | 0
(138 rows)

查询语法介绍

hnsw <?>

```

--
-- test new type pase
-- create pase and cal g_pase_distance.
-- vectors_hnsw_test - [3, 1, 1]
-- extra - 82 -- ef_search （每层使用多少个邻居点进行构图）
-- ds - 1/0 -- 0，欧式距离；1，内积；2，余弦
--

-- with constructor
SELECT ARRAY[2, 1, 1]::float4[] <?> pase(ARRAY[3, 1, 1]::float4[]) AS distance;
SELECT ARRAY[2, 1, 1]::float4[] <?> pase(ARRAY[3, 1, 1]::float4[], 82) AS distance;
SELECT ARRAY[2, 1, 1]::float4[] <?> pase(ARRAY[3, 1, 1]::float4[], 82, 1) AS distance;
SELECT ARRAY[2, 1, 1]::float4[] <?> pase(ARRAY[3, 1, 1]::float4[], 82, 0) AS distance;

-- with io function
SELECT ARRAY[2, 1, 1]::float4[] <?> '3,1,1'::pase AS distance;
SELECT ARRAY[2, 1, 1]::float4[] <?> '3,1,1:82'::pase AS distance;
SELECT ARRAY[2, 1, 1]::float4[] <?> '3,1,1:82:1'::pase AS distance;
SELECT ARRAY[2, 1, 1]::float4[] <?> '3,1,1:82:0'::pase AS distance;
```

ivfflat <#>

```

--
-- test new type pase
-- create pase and cal g_pase_distance.
-- vectors_ivfflat_test - [3, 1, 1]
-- extra - 0 -- 无效值，填0即可
-- ds - 1/0 -- 0，欧式距离； 1，内积； 2，余弦
--

-- with constructor
SELECT ARRAY[2, 1, 1]::float4[] <#> pase(ARRAY[3, 1, 1]::float4[]) AS distance;
SELECT ARRAY[2, 1, 1]::float4[] <#> pase(ARRAY[3, 1, 1]::float4[], 82) AS distance;
SELECT ARRAY[2, 1, 1]::float4[] <#> pase(ARRAY[3, 1, 1]::float4[], 82, 1) AS distance;
SELECT ARRAY[2, 1, 1]::float4[] <#> pase(ARRAY[3, 1, 1]::float4[], 82, 0) AS distance;

-- with io function
SELECT ARRAY[2, 1, 1]::float4[] <#> '3,1,1'::pase AS distance;
SELECT ARRAY[2, 1, 1]::float4[] <#> '3,1,1:0'::pase AS distance;
SELECT ARRAY[2, 1, 1]::float4[] <#> '3,1,1:0:1'::pase AS distance; -- 欧式距离
SELECT ARRAY[2, 1, 1]::float4[] <#> '3,1,1:0:0'::pase AS distance; -- 内积
```

测试

创建测试表

create table if not exists t_pase_80( id serial PRIMARY KEY, vec float4[] );

创建生成随机float4数组的函数

create or replace function gen_float4_arr1(int,int) returns float4[] as $$ select array_agg(trunc(random()*$1)::float4) from generate_series(1,$2); $$ language sql strict volatile;

创建基于数组生成随机附近数组的函数

``` create or replace function gen_float4_arr(float4[], int) returns float4[] as $$
select array_agg( (u + (u$2/2.0/100) - u$2/100*random())::float4 ) from unnest($1) u; $$ language sql strict volatile;

db1=# select gen_float4_arr(array[1,2,3,4,5,6],30); gen_float4_arr

{1.1196012,2.0348334,2.6535597,4.263746,5.31588,6.832792} (1 row)

db1=# select gen_float4_arr(array[1,2,3,4,5,6],30); gen_float4_arr

{1.0108379,1.8903302,2.9218354,4.365448,5.0403333,6.785039} (1 row) ```

写入100万随机80维向量，

do language plpgsql $$ declare v_cent float4[]; begin for i in 1..100 loop -- 100个中心点 v_cent := gen_float4_arr1(10000,80); -- 取值范围10000, 80个维度 insert into t_pase_80 (vec) select gen_float4_arr(v_cent, 20) from generate_series(1,10000); -- 1万个点围绕一个中心点, 每个维度的值随机加减20% end loop; end; $$;

创建ivfflat索引。

```
CREATE INDEX idx_t_pase_80_2 ON t_pase_80
USING
pase_ivfflat(vec)
WITH
(clustering_type = 1, distance_type = 0, dimension = 80, clustering_params = "100,1001");

采样记录数：100万记录乘以100/1000=10万。中心点：生成1001个中心点

NOTICE: vector dimension is huge, parameter (clustering_sample_ratio) should be set to ensure the clustering count lower than 983040
NOTICE: parse clustering parameters succeed, clustering_sample_ratio[100], k[1001]
```

查询一条真实记录，略微修改几个维度

select * from t_pase_80 limit 1;

使用ivfflat索引查询

```
SELECT id,
vec <#> '1841,9512,8870,4345,3829,9005,738,2568,2564,6642,2455,7807,1666,4880,9195,6239,788,2804,301,6808,8182,1271,9446,1324,7230,7868,3294,9092,4189,6227,2400,6029,5739,1271,375,9568,277,1114,2137,2841,7756,4593,649,9422,9473,9844,5662,262,2650,5964,7071,831,7235,6518,2156,4466,4386,5450,3558,8576,1677,5959,4606,7417,7230,4981,6985,7508,6095,9123,349,3852,3716,998,3275,3190,843,8938,3462,3499:0:0'::pase as distance
FROM t_pase_80
ORDER BY
vec <#> '1841,9512,8870,4345,3829,9005,738,2568,2564,6642,2455,7807,1666,4880,9195,6239,788,2804,301,6808,8182,1271,9446,1324,7230,7868,3294,9092,4189,6227,2400,6029,5739,1271,375,9568,277,1114,2137,2841,7756,4593,649,9422,9473,9844,5662,262,2650,5964,7071,831,7235,6518,2156,4466,4386,5450,3558,8576,1677,5959,4606,7417,7230,4981,6985,7508,6095,9123,349,3852,3716,998,3275,3190,843,8938,3462,3499:0:0'::pase
LIMIT 10;

id | distance
--------+-------------
1 | 139
620286 | 6.78452e+08
365838 | 1.62702e+09
365885 | 1.667e+09
988412 | 1.57742e+09
17530 | 1.58652e+09
821096 | 1.57582e+09
820902 | 1.57803e+09
128421 | 1.57324e+09
127295 | 1.80574e+09
(10 rows)

Time: 4.523 ms
```

创建hnsw索引。

CREATE INDEX idx_t_pase_80_1 ON t_pase_80 USING pase_hnsw(vec) WITH (dim = 80, base_nb_num = 16, ef_build = 40, ef_search = 200, base64_encoded = 0);

使用hnsw索引查询

```
SELECT id,
vec <?> '1841,9512,8870,4345,3829,9005,738,2568,2564,6642,2455,7807,1666,4880,9195,6239,788,2804,301,6808,8182,1271,9446,1324,7230,7868,3294,9092,4189,6227,2400,6029,5739,1271,375,9568,277,1114,2137,2841,7756,4593,649,9422,9473,9844,5662,262,2650,5964,7071,831,7235,6518,2156,4466,4386,5450,3558,8576,1677,5959,4606,7417,7230,4981,6985,7508,6095,9123,349,3852,3716,998,3275,3190,843,8938,3462,3499:40:0'::pase as distance
FROM t_pase_80
ORDER BY
vec <?> '1841,9512,8870,4345,3829,9005,738,2568,2564,6642,2455,7807,1666,4880,9195,6239,788,2804,301,6808,8182,1271,9446,1324,7230,7868,3294,9092,4189,6227,2400,6029,5739,1271,375,9568,277,1114,2137,2841,7756,4593,649,9422,9473,9844,5662,262,2650,5964,7071,831,7235,6518,2156,4466,4386,5450,3558,8576,1677,5959,4606,7417,7230,4981,6985,7508,6095,9123,349,3852,3716,998,3275,3190,843,8938,3462,3499:40:0'::pase
LIMIT 10;

Time: 1.367 ms ```

ivfflat索引参数介绍

CREATE INDEX ${index_name} ON ${TABLE_NAME} USING pase_ivfflat(vector) WITH (clustering_type = 0, distance_type = 0, dimension = 256, base64_encoded = 1, clustering_params = "/data/centroid_path/centroids.v45.20190802");

说明：
- 这一步100万数据耗时大概7分钟，其中index_name随意起，不重复即可。
- clustering_type：0，表示外部聚类，加载外部提供的中心点；1，内部聚类。
- distance_type：0，欧式距离；1，内积；2，余弦。目前暂时只支持欧式距离，对于归一化的向量，余弦值的序和欧氏距离的序是反序关系。
- （目前索引build索引时：仅支持欧式距离。默认认为数据是归一化(向量原点归一)处理的。查询时（计算distance）支持三种距离算法。排序只支持欧式距离，因为索引顺序是固定的（因为建索引时认为数据是归一化的））
- dimension：向量维度。
- base64_encoded：数据输出输出格式是否采用base64编码。
- clustering_params：
- 1、对于外部聚类，该项配置为中心点文件路径。
- 2、对于内部聚类，该项配置为聚类参数，格式为：clustering_sample_ratio,k，
- clustering_sample_ratio为库内数据用作聚类的采样比例，范围(0, 1000]内的整数，
- k为聚类中心数。
- ps: 中心点个数可以理解为桶的个数，向量点根据它离中心点的距离被聚类到对应的桶。
- 当使用内部聚类时，clustering_sample_ratio表示从原始表数据的千分之多少来构建k个中心点。然后生成这些中心点的k个桶。

hnsw索引参数介绍

CREATE INDEX ${index_name} ON ${TABLE_NAME} USING pase_hnsw(vector) WITH (dim = 256, base_nb_num = 32, ef_build = 80, ef_search = 100, base64_encoded = 1);

说明：
- base_nb_num：邻居数，第0层 2 * base_nb_num:，高层为base_nb_num:。要达到order by limit N的最好效果时， base_nb_num最好大于N
- ef_build： build索引的时候第0层的堆长度（构图时，0层邻居点来构图，上层都是1个点），越大效果越好，build越慢。不是最终索引存的内容，只是build时构图的一个参数。 要达到较好的构图效果，建议ef_build大于base_nb_num，否则要到下层去提取满足base_nb_num个数的邻居点，精度就没有那么高了。
- ef_search：查询的堆长度，越大效果越好，search性能越差，可在查询时指定，该处为默认值。查询时从上层往下查，查到第一层为止（第0层存的是heap table ctid(s)），返回第0层的ctids。如果要保证order by limit N可以返回N条记录， ef_search要大于N
- base64_encoded：数据输入输出格式是否采用base64编码格式。
搜索时从上层往下搜索，一直搜索到第1层，返回第0层的ctids。

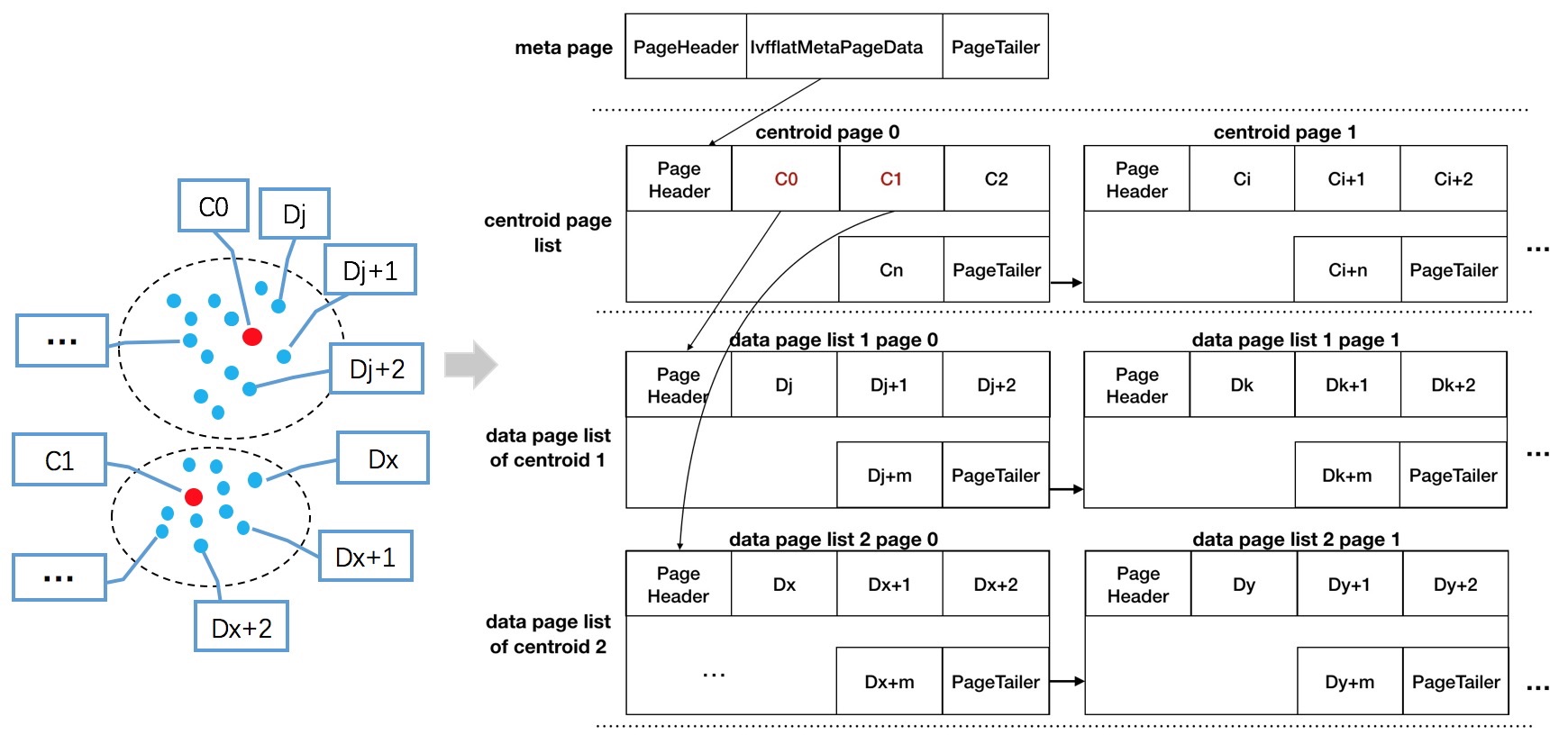

ivfflat 索引存储结构介绍

IVFFlat算法

IVFFlat是IVFADC[2]的简化版本，适合于召回精度要求高，但对查询耗时要求不严格（100ms级别）的场景。相比其他算法，IVFFlat算法具有以下优点：
- 如果查询向量是候选数据集中的一员，那么IVFFlat可以达到100%的召回率。
- 算法简单，因此索引构建更快，存储空间更小。
- 聚类中心点可以由使用者指定，通过简单的参数调节就可以控制召回精度。
- 算法参数可解释性强，用户能够完全地控制算法的准确性。

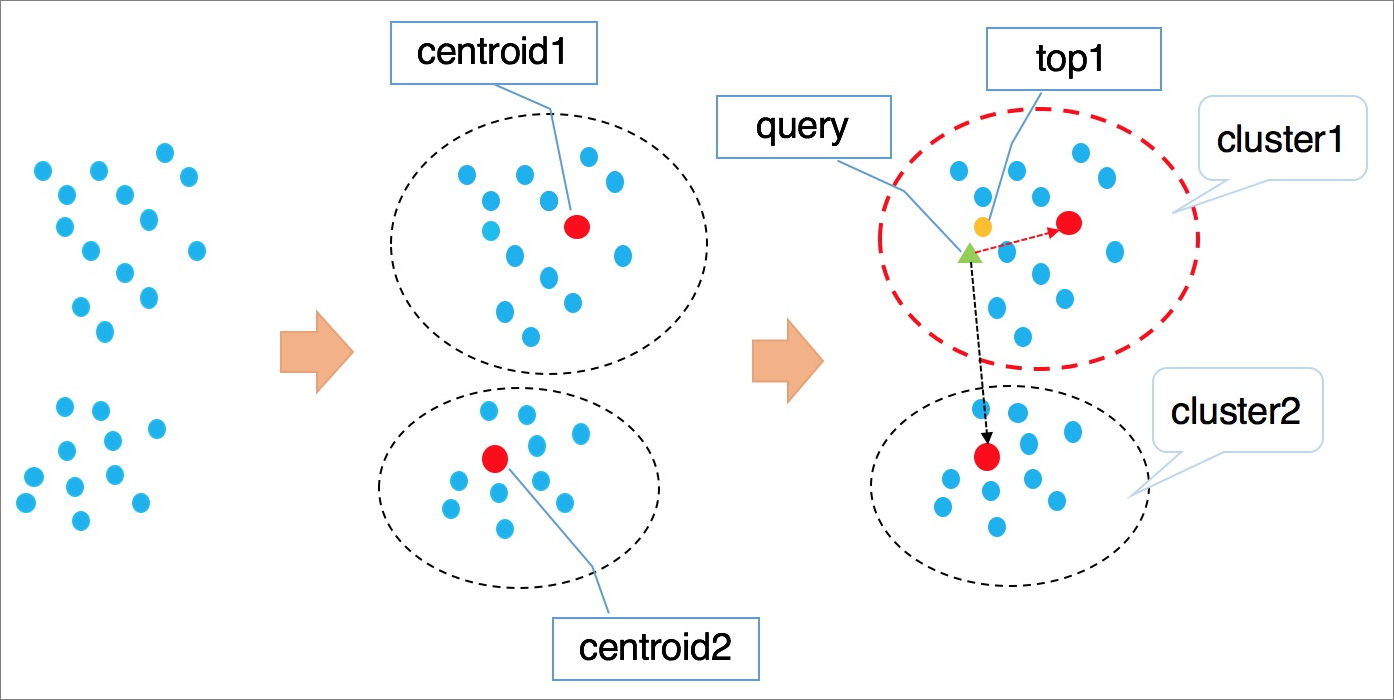

IVFFlat的算法原理参考下图。

算法流程说明：
1、高维空间中的点基于隐形的聚类属性，按照kmeans等聚类算法对向量进行聚类处理，使得每个类簇有一个中心点。
2、检索向量时首先遍历计算所有类簇的中心点，找到与目标向量最近的n个类簇中心。
3、遍历计算n个类簇中心所在聚类中的所有元素，经过全局排序得到距离最近的k个向量。

说明
- 在查询类簇中心点时，会自动排除远离的类簇，加速查询过程，但是无法保证最优的前k个向量全部在这n个类簇中，因此会有精度损失。您可以通过类簇个数n来控制IVFFlat算法的准确性，n值越大，算法精度越高，但计算量会越大。
- IVFFlat和IVFADC[2]的第一阶段完全一样，主要区别是第二阶段计算。IVFADC通过积量化来避免遍历计算，但是会导致精度损失，而IVFFlat是暴力计算，避免精度损失，并且计算量可控。

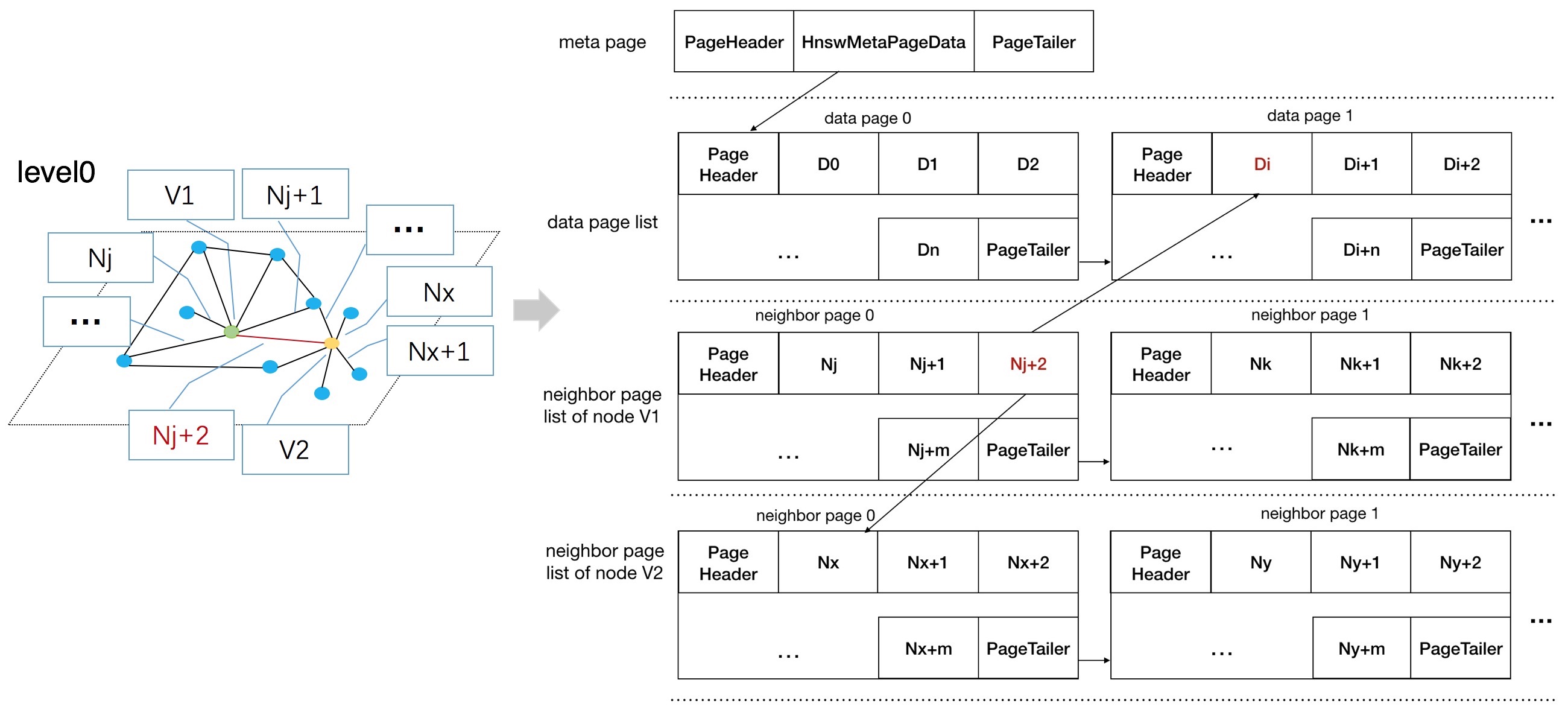

hnsw 索引存储结构介绍

HNSW算法
HNSW（Hierarchical Navigable Small World）算法适合超大规模的向量数据集（千万级别以上），并且对查询延时有严格要求（10ms级别）的场景。

HNSW基于近邻图的算法，通过在近邻图快速迭代查找得到可能的相近点。在大数据量的情况下，使用HNSW算法的性能提升相比其他算法更加明显，但邻居点的存储会占用一部分存储空间，同时召回精度达到一定水平后难以通过简单的参数控制来提升。

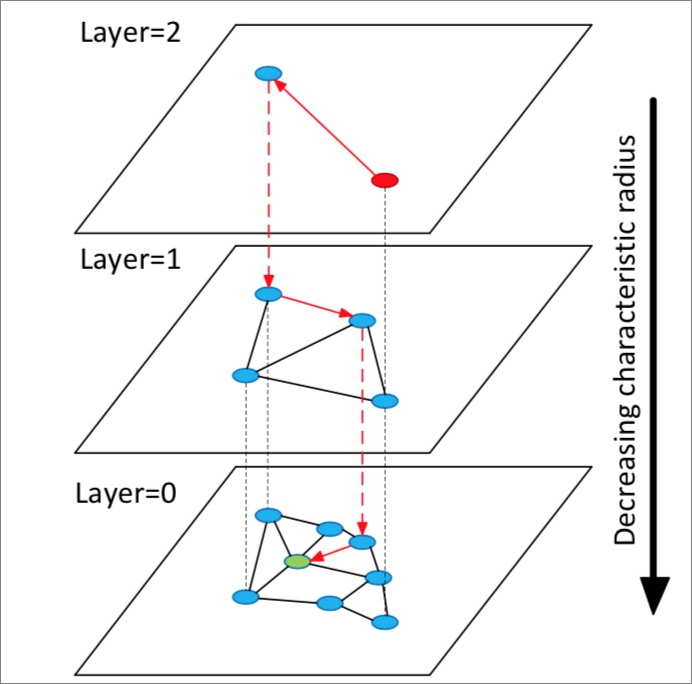

HNSW的算法原理参考下图。

算法流程说明：

1、构造多层图，每层图都是下层图的一个缩略，同时构成下层图的跳表，类似高速公路。
2、从顶层随机选中一个点开始查询。
3、第一次搜索其邻居点，把它们按距离目标的远近顺序存储在定长的动态列表中，以后每一次查找，依次取出动态列表中的点，搜索其邻居点，再把这些新探索的邻居点插入动态列表，每次插入动态列表需要重新排序，保留前k个。如果列表有变化则继续查找，不断迭代直至达到稳态，然后以动态列表中的第一个点作为下一层的入口点，进入下一层。
循环执行第3步，直到进入最底层。

说明：
- HNSW算法是在NSW算法的单层构图的基础上构造多层图，在图中进行最近邻查找，可以实现比聚类算法更高的查询加速比。

两种算法都有特定的适用业务场景，例如IVFFlat适合高精图像对比场景，HNSW适合搜索推荐的召回场景。后续会陆续集成业界领先的算法实现到PASE中。
