PostgreSQL从cmin/cmax到combo cid

开源软件联盟PostgreSQL分会 2021-08-07

492

作者：吴聪

cmin和cmax介绍

cmin和cmax是PostgreSQL中表的系统字段之一，用来判断同一个事务内的其他命令导致的行版本变更是否可见。即在事务中每个命令都应该能看到其之前执行的命令的变更。

很多人都通过测试都会发现在同一张表中cmin和cmax总是相等的，所以认为这两个是同一个概念，其实准确来说这两者的含义并不相同：

cmin：插入事务中的命令标识符（从0开始）。
cmax：删除事务中的命令标识符（从0开始）。

简单来说，cmin和cmax都是表示tuple的command id，即cmin是产生该条tuple的command id，cmax是删除该tuple的command id。

那么为什么表中cmin和cmax总是相等的呢？因为在每个tuple的头部，这两个字段都是存放在t_cid中，其长度为4bytes。但是按理来说，cmin和cmax两个字段应该是要用两个4bytes类型的字段来存储啊，为什么都是存放在t_cid中呢？

combo cid

在PG8.3版本前，cmin和cmax确实是分别存放在不同字段中的，但是从8.3版本开始，为了减少cmin和cmax对heap page空间的占用，将这两个字段都存放在t_cid中了，即combo cid。

正如我们前面所说，cmin表示插入数据的command id，cmax表示删除数据的。那怎么通过一个字段就能识别是插入还是删除呢？想要解决这个问题，我们需要了解下combo cid。

什么时候使用combo cid？

一般来说，当我们的事务中只是插入数据时，t_cid存储的就是cmin，因为此时也只有cmin是有效的。而当进行了update或者delete操作时，才会产生cmax。当这种既有cmin又有 cmax的情况，即在同一个事务中既有插入又有更新的时候，t_cid存储的就是combo cid。

如何判断是否是combo cid？

虽然我们知道了当事务中既有插入又有更新的时候，t_cid存储的便是combo cid。但是对于数据库而言，不过都是unit32类型的数据罢了，那要如何判断呢？

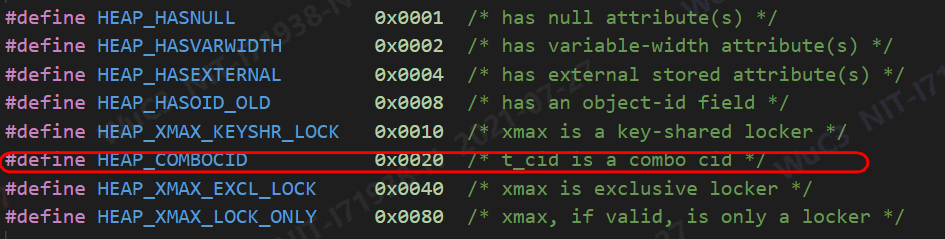

这里便需要用到tuple中的标志位infomask了。

可以看到通过infomask字段可以知道是否是combo cid，如果是，那么就需要通过combo cid再去获取相关的cmin和cmax，而如果不是，则表示这个字段必定是cmin或者cmax（要么就是在本事务内刚插入的，但没有被update/delete，此时的值是cmin；要么就是在其它事务中被insert/update/delete，这种情况不会用到cid来判断可见性）。

如何通过combo cid获取cmin和cmax？

cmin和cmax存储在ComboCidKeyData结构中。

typedef struct{    CommandId    cmin;    CommandId    cmax;} ComboCidKeyData;

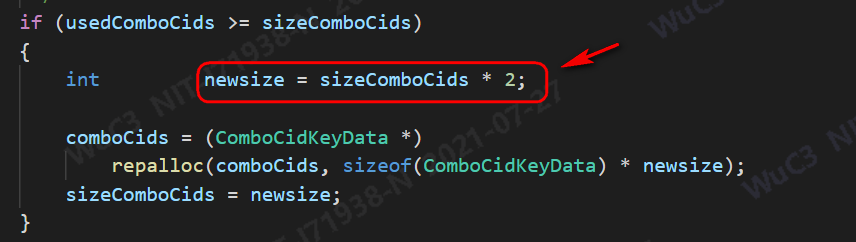

事务在第一次更新本事务插入的tuple时，会新开辟一个数组ComboCidKey comboCids；其大小初始的时候为100（每次空间不够的时候，会将数组的大小的扩大2倍）。同时还会使用一个hashmap，用来根据ComboCidKeyData查找combo cid。

同时为了保证数据结构的大小合理，允许重用现有的combo cid。这里的重用并不是值整个库中重用，因为当事务结束时，combo cid和hashmap都会释放，而是指的是同一个事务中批量执行sql的情况，例如：

bill@bill=>insert into t1 values(1),(2),(3);INSERT 0 3bill@bill=>select cmin,cmax,* from t1; cmin | cmax | id------+------+----    0 |    0 |  1    0 |    0 |  2    0 |    0 |  3(3 rows)bill@bill=>update t1 set id = 100 where id in (1,2,3);UPDATE 3bill@bill=>select cmin,cmax,* from t1; cmin | cmax | id------+------+-----    1 |    1 | 100    1 |    1 | 100    1 |    1 | 100(3 rows)

在同一个sql里插入多条数据后，然后又进行update，而这些记录的combo cid都是相同的，说明共用了现有的combo cid。

因为combo cid是unit32类型，因此理论上最多可以保存2^32 个不同的 cmin,cmax组合。即使在最极端的情况下，每个命令都会删除每个先前命令生成的元组，那么N 个命令所需组合的combo cid数量是 N*(N+1)/2，即N=92682。当达到这个上限时，会报错“cannot have more than 2^32-1 commands in a transaction”。但是我们大可不必担心，在达到这个限制前，内存或者磁盘估计也已经被耗光了。

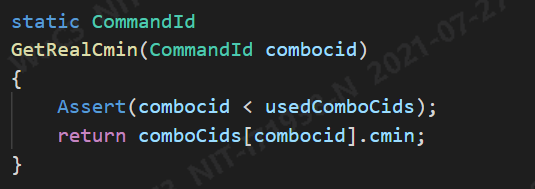

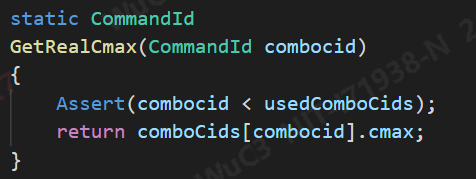

根据combo cid获取cmin/cmax的大致流程为：

先根据(cmin, cmax)查找comboHash。
如果找到返回ComboCidEntryData中的combocid（reuse机制, 这个hashmap的作用）；
如果没找到，往comboCids数组中添加一个ComboCidKeyData元组，同时往hashmap插入一个entry。返回的combo cid为usedComboCids（comboCids数组当前的大小），然后usedComboCids++。

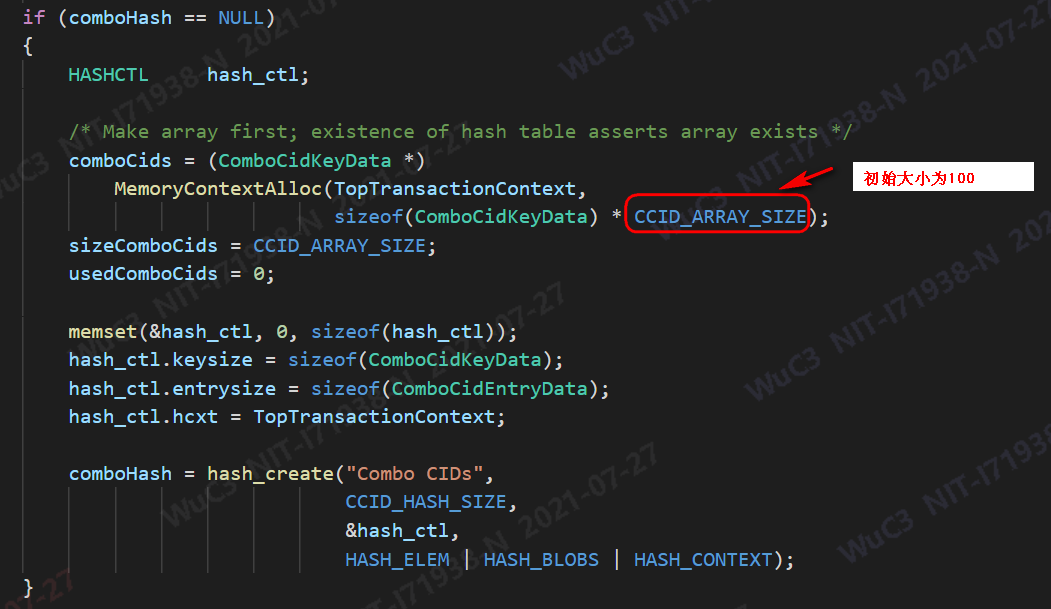

初始化hashmap：
