百度图数据库GaiaDB-G 产品架构

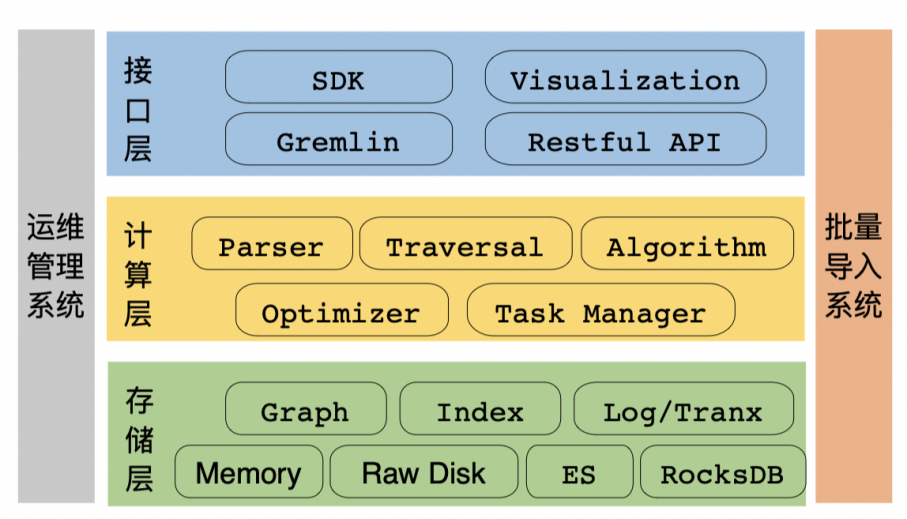

图数据库GaiaDB-G针对检索和实时深度关联分析场景做精致的设计，并用C++来实现，从而提供高性能的查询服务。GaiaDB-G的系统架构如上图所示，图数据库引擎的各模块功能描述如下：

• 接口层：提供给用户的 Restful 查询和写入接口。支持 Gremlin 查询语法及其扩展，而实时更新支持将高时效性的数据写入到图存储处理引擎（Graph-Index）中。

• 计算层：：提供对操作的处理和计算，包括语法解析、查询引擎、优化器、事务管理、任务调度和图算法实现等。

• 存储层：提供图原生的存储引擎，存储架构上支持多种的存储介质/系统，比如使用 RocksDB 存储作为底层存储，内存或直接SSD。

图数据库外围的工具有如下两种：

• 灌库工具（Build-Tool）： 灌库工具（也称之为数据加载工具 Load），将符合格式要求的图数据（一般为离线计算平台产生）加载到图存储引擎中，灌库支持全量替换和增量更新两种模式。

• 运维工具（Operation-Tool）： 运维工具支持图数据库分布式系统的部署、启停、传换库和备份恢复等运维操作。

本文取自《图数据库GaiaDB-G产品白皮书V1.3》
