Bandwidth-reference 修改带宽

划分区域：节省带宽、便于管理、减少LSA泛洪、增加稳定性

！多个骨干区域会产生什么问题？

发送报文：基于ip，协议号89

224.0.0.5（all of ospf routers）

224.0.0.6（dr or bdr）

邻居关系建立：

Hello:
router-id
area-id
hello时间
dead时间
认证类型
区域类型（option）
掩码（除了p2p）

状态机：down、init、2-way（MA:dr/bdr）、exstart:确定主从关系（DD报文：router-id、MTU=0、sequence ; I（初始化）、M（更多）、MS（确立主从））、exchange、loading、full

华为默认不比较MTU,打开MTU比较命令：OSPF MTU enable

检查命令：

Dis ospf peer
Dis ospf error
Dis ospf interface
Dis ospf lsdb
Dis ip routing table

LSA1:接口的ip和拓扑信息,router lsa,每台路由器都产生

LSA Age=3600s

Flooding=1800s

LSA Seq：80000001---7FFFFFFF

Link-Type:TransNet、ppp/hdlc、p2p、stub、Vlink

Transnet: 1,link-id:dr接口ip

2,Date:自身接口ip

Stubnet:1,link-id:自身接口ip

2,Date:掩码

P2p:1,link-id:邻居的router-id

2,date:自身接口ip

Vlink:1,link id:邻居自身的router-id

2,date:本地去往邻居的接口ip

作用：连接不连续区域

修复分裂的骨干区域

多区域网络但没有骨干区域

作为骨干区域的备份链路

特点：属于骨干区域的链路

传递ospf消息

单播

临时解决

缺点：使网络更复杂

可能给网络带来环路

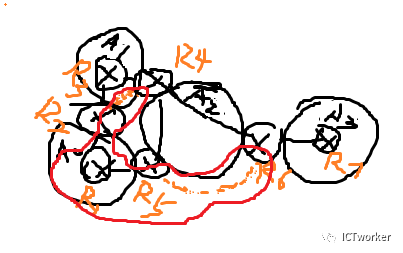

R2与R4之间建立虚链路，R5与R6之间建立虚链路

1. 从R1访问R7时，R4上没有去往R7的路由

2. R3有去R7的路由，所以此时就会产生环路

解决方法：R4与R6之间建立虚链路

LSA2:由DR产生，描述MA网络的网段（带掩码）和拓扑信息，只在区域内泛洪

Ls id=dr接口ip

Mask

拓扑

收集完LSA1、2后，画出完整的拓扑

LSA3:network-sum lsa,由abr产生，在区域之间交换路由

Ls id=网段

Mask

Cost

命令：dis ospf lsdb summary

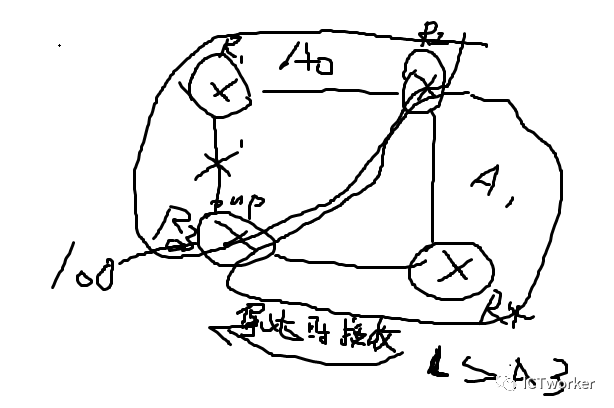

区域间如何避免环路？

以区域零为中心

从区域零发布出去的LSA3不会再回到区域零

LSA5:由ASBR产生，通告外部路由,在所有普通区域泛洪

Ls id=外部网络的网段

Mask

Cost=1

支持E1,E2    E1>E2

E1:累加内部cost

E2:不累加cost

LSA4:asbr汇总lsa，由abr生成，通告asbr的位置

RFC1583兼容？

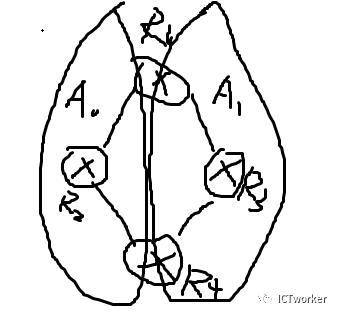

负载分担问题：默认开启RFC1583，优先走骨干区域

在OSPF进程下，敲undo RFC1583 compatible,如果开销值一样就负载分担

FA（下一跳）：0.0.0.0

非0的条件：MA网络：指向外部网络的出口也宣告进OSPF进程，同时该出口不能是

静默接口

LSA7：NSSA区域引入外部路由

特殊区域：减少LSDB中的LSA

Stub：拒绝LSA4、5进入，ABR发布一条默认路由（LSA3）

Totally stub:拒绝LSA3、4、5，ABR发布一条默认路由（LSA3）

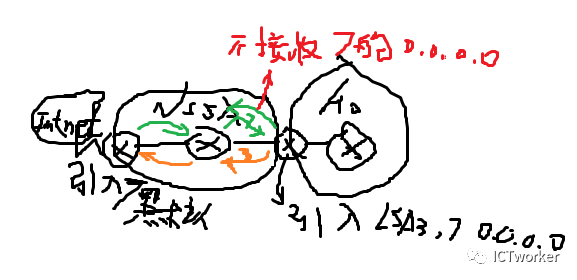

NSSA:拒绝LSA4、5，允许外部路由进入（LSA7）,ABR发布一条默认路由（LSA7）

跨区域时由连接NSSA区域的router-id大的ABR进行LSA-7到LSA-5转化

FA：引入外部路由的转发地址，在ABR上LSA7转LSA5时只进行复制不改变通告者

Totally NSSA:拒绝LSA3、4、5，ABR发布一条默认路由（LSA3,LSA7）

OSPF网络类型：MA、NBMA、P2P、P2MP

MA：hello时间10s

dead 时间40s

Hello:224.0.0.5

DD:单播

LSR:单播

LSU:组播（224.0.0.5/6）

LSACK:组播

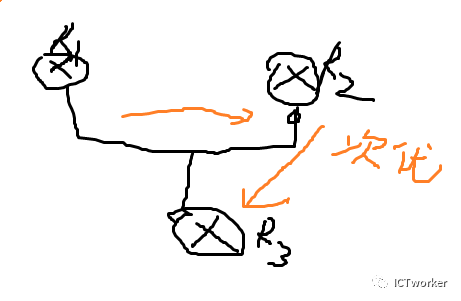

DR/BDR选举:比较优先级、router-id，先选举出BDR，经过40s仍没有设备声明自己为DR路由器，则立即将选出的BDR提升为DR路由器，不支持抢占

NBMA:手工指定邻居

单播方式

hello时间30s

dead 时间120s

DR/BDR选举

P2P:串口（PPP,HDLC），帧中继子接口，Vlink

hello时间10s

dead 时间40s

用组播（224.0.0.5）建立邻居

无须选择DR和BDR

P2MP: hello时间30s

dead 时间120s

用组播（224.0.0.5）建立邻居

无须选择DR和BDR
