(19)国家知识产权局
(12)发明专利申请
(10)申请公布号
(43)申请公布日
(21)申请号 202210602468.2
(22)申请日 2022.05.30
(71)申请人 上海达梦数据库有限公司
地址 201203 上海市浦东新区博霞路50号
403室
(72)发明人 安沛贤 杨超
(74)专利代理机构 北京品源专利代理有限公司
11332
专利代理师 孔凡红
(51)Int.Cl.
H04L
41/12
(2022 .01)
H04L
41/22
(2022 .01)
H04L
67/10
(2022 .01)
(54)发明名称
主备集群拓扑图的布局方法、装置、设备、介
质及产品
(57)摘要

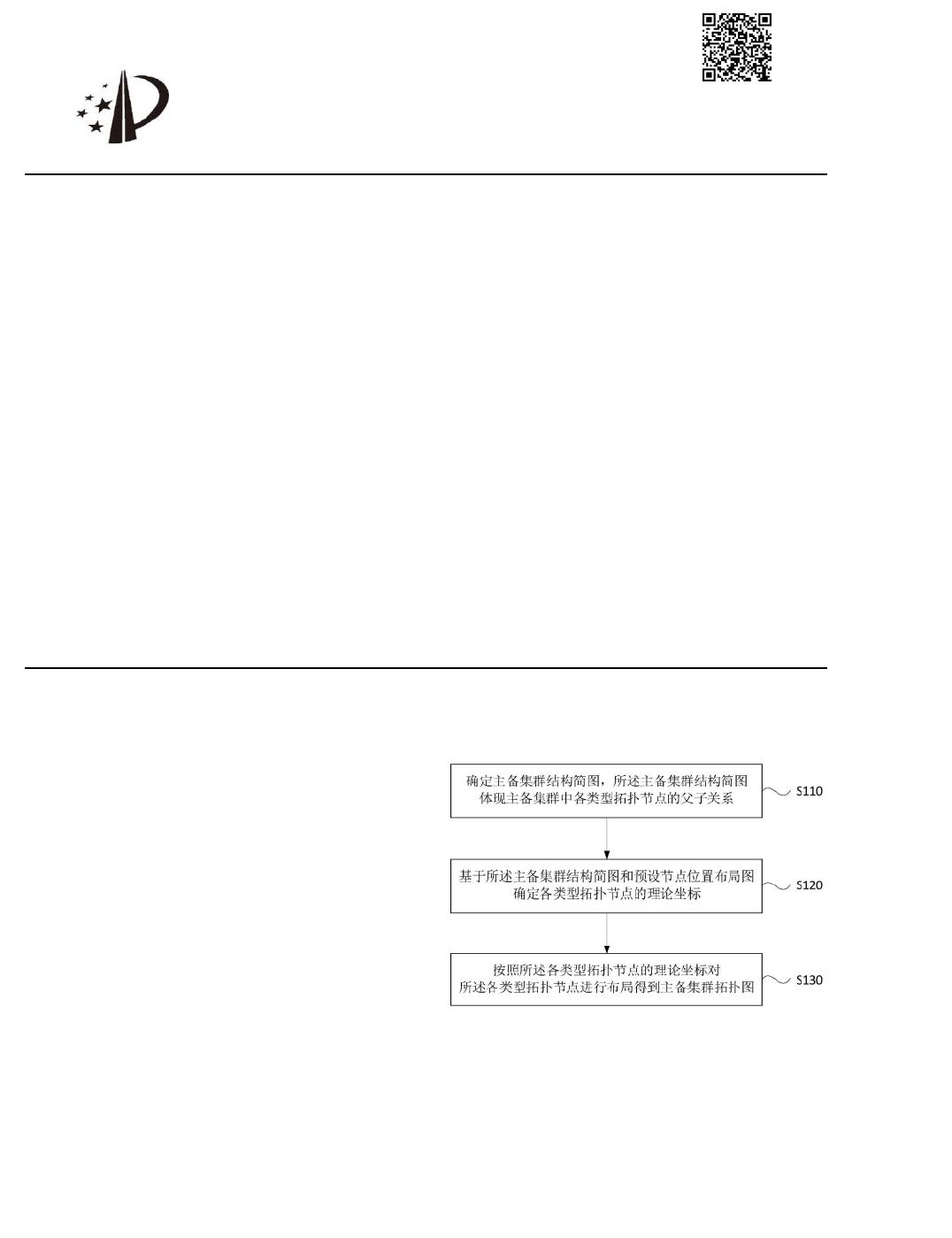

本发明公开了一种主备集群拓扑图的布局
方法、装置、设备、介质及产品。所述方法包括：确
定主备集群结构简图，所述主备集群结构简图体
现主备集群中各类型拓扑节点的父子关系；基于
所述主备集群结构简图和预设节点位置布局图
确定各类型拓扑节点的理论坐标；按照所述各类
型拓扑节点的理论坐标对所述各类型拓扑节点
进行布局得到主备集群拓扑图。利用该方法，能
够完整的展示主备集群中所有类型的节点。
权利要求书2页 说明书11页 附图4页
CN 115001981 A
2022.09.02
CN 115001981 A
1 .一种主备集群拓扑图的布局方法，其特征在于，所述方法包括：
确定主备集群结构简图，所述主备集群结构简图体现主备集群中各类型拓扑节点的父
子关系；
基于所述主备集群结构简图和预设节点位置布局图确定各类型拓扑节点的理论坐标；
按照所述各类型拓扑节点的理论坐标对所述各类型拓扑节点进行布局得到主备集群
拓扑图。
2.根据权利要求1所述的方法，其特征在于，所述主备集群拓扑图中各类型拓扑节点的
布局结构为网格结构。
3 .根据权利要求1所述的方法，其特征在于，所述主备集群结构简图根据主备集群中各
类型拓扑节点间的关系原则和各类型拓扑节点的父子关系确定。
4 .根据权利要求1所述的方法，其特征在于，所述各类型拓扑节点包括父节点和子节
点，相应的，所述基于所述主备集群结构简图和预设节点位置布局图确定各类型拓扑节点
的理论坐标，包括：
获取预设节点位置布局图；
获取预先设置的所述父节点的理论坐标；
根据所述父节点的理论坐标以及预设间距，按照预设策略以及所述预设节点位置布局
图中各子节点所在位置的编号顺序，依次确定所述各子节点的理论坐标；
其中，所述预设间距为相邻两个节点之间的间距，所述预设策略基于所述主备集群结
构简图确定。
5 .根据权利要求4所述的方法，其特征在于，所述预设策略包括第一预设策略以及第二
预设策略；
所述第一预设策略包括：各类型拓扑节点位置的确定顺序按照所述主备集群结构简图
中各层节点的排序顺序；
所述第二预设策略包括：根据各类型拓扑节点的父子关系和父节点的位置确定各子节
点的位置，所述父子关系从所述主备集群结构简图中获取。
6 .根据权利要求4所述的方法，其特征在于，当所述主备集群结构简图中的一个子节点
具备多个父节点时，针对各所述父节点中的每个目标父节点，基于所述目标父节点的理论
坐标确定出所述目标父节点对应的拓扑图，所述拓扑图为包含所述目标父节点和所述目标
父节点的当前子节点的拓扑图；
基于每个父节点的理论坐标确定出包含所述一个子节点的拓扑图，在多张拓扑图中选
取出空位最少的一张拓扑图作为目标拓扑图，将所述一个子节点在所述目标拓扑图中的坐
标作为所述一个子节点的理论坐标。
7 .根据权利要求1所述的方法，其特征在于，还包括：
将所述各类型拓扑节点的理论坐标转换到实际显示页面中得到在实际显示页面中的
页面坐标。
8.根据权利要求7所述的方法，其特征在于，所述将所述各类型拓扑节点的理论坐标转
换到实际显示页面中得到在实际显示页面中的页面坐标，包括：
确定预设显示页面的尺寸；
根据页面比例调节两个相邻拓扑节点间沿x轴方向的间距以及两个相邻拓扑节点间沿
权 利 要 求 书
1/2 页
2
CN 115001981 A
2
of 18
