中级数据库系统工程师 2011 上半年下午试题
试题一
阅读下列说明和图，回答问题 1 至问题 4，将解答填入对应栏内。
[说明]
某医院欲开发病人监控系统。该系统通过各种设备监控病人的生命特征，并在生命特征异常时向
医生和护理人员报警。该系统的主要功能如下：
1 本地监控：定期获取病人的生命特征，如体温、血压、心率等数据。
2 格式化生命特征：对病人的各项重要生命特征数据进行格式化，然后存入日志文件并检查生命
特征。
3 检查生命特征：将格式化后的生命特征与生命特征范围文件中预设的正常范围进行比较。如果
超出了预设范围，系统就发送一条警告信息给医生和护理人员。
4 维护生命特征范围：医生在必要时(如，新的研究结果出现时)添加或更新生命特征值的正常范
围。
5 提取报告：在医生或护理人员请求病人生命特征报告时，从日志文件中获取病人生命特征生成
特征报告，并返回给请求者。
6 生成病历：根据日志文件中的生命特征，医生对病人的病情进行描述，形成病历存入病历文件。
7 查询病历：根据医生的病历查询请求，查询病历文件，给医生返回病历报告。
8 生成治疗意见：根据日志文件中的生命特征和病历，医生给出治疗意见，如处方等，并存入治
疗意见文件。
9 查询治疗意见：医生和护理人员查询治疗意见，据此对病人进行治疗。

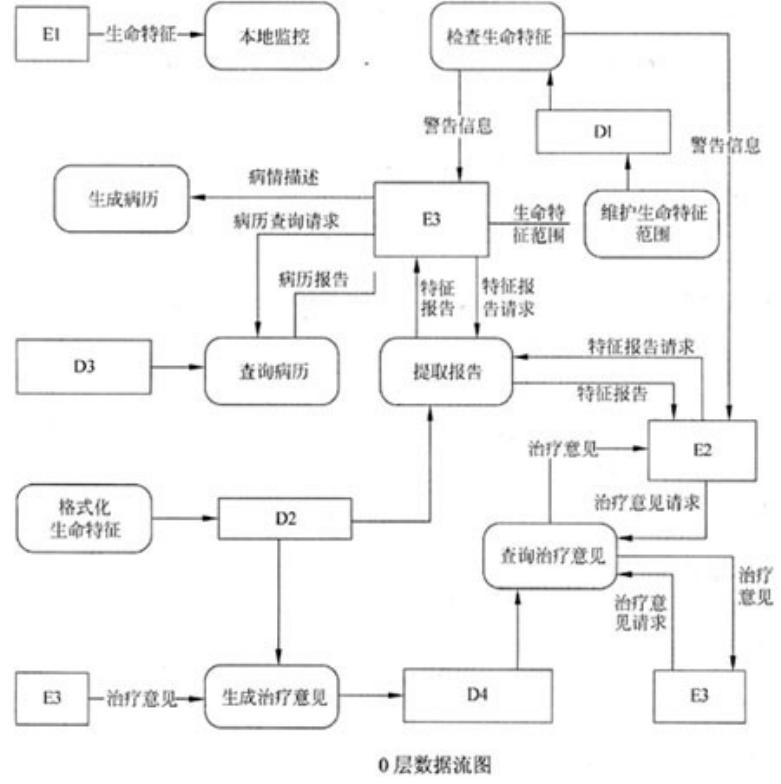

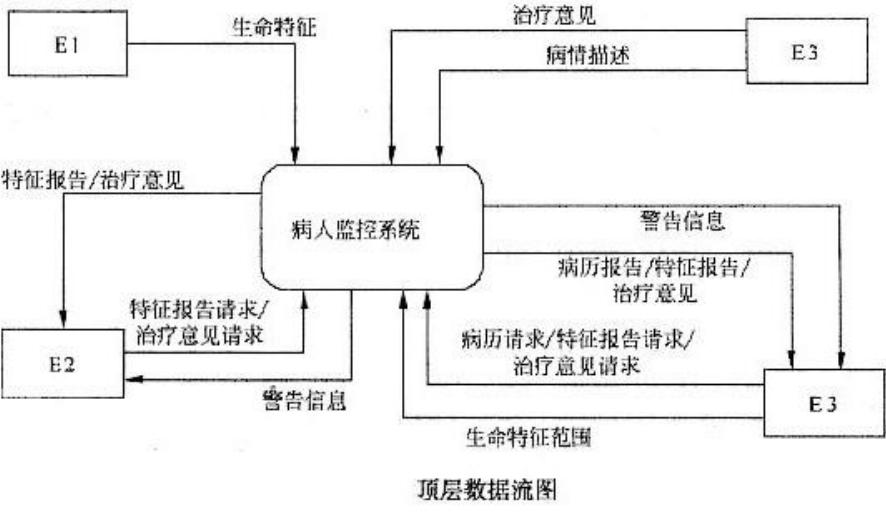

现采用结构化方法对病人监控系统进行分析与设计，获得如图 1—1 所示的项层数据流图和图 1-2
所示的 0 层数据流图。
1、使用说明中的词语，给出图 1-1 中的实体 E1～E3 的名称。
2、使用说明中的词语，给出图 1-2 中的数据存储 D1～D4 的名称。
3、图 1-2 中缺失了 4 条数据流，使用说明、图 1-1 和图 1-2 中的术语，给出数据流的名称及其起
点和终点。
4、说明实体 E1 和 E3 之间可否有数据流，并解释其原因。
试题二
阅读下列说明，回答问题 1 至问题 3，将解答填入对应栏内。
[说明]
某法院要开发一个诉讼案件信息处理系统，该信息系统的部分关系模式如下：
职工(职工编号，姓名，岗位)
律师(律师编号，姓名)
被告(被告编号，姓名，地址)
案件(案件编号，案件类型，案件描述，被告，律师，主审法官，立案日期，状态，
结案日期，结案摘要)
审理(审理编号，案件编号，审理日期，摘要)
有关关系模式的属性及相关说明如下：
(1)职工关系模式的岗位有“法官”、“书记员”和“其他”。
(2)诉讼立案后，即在案件关系中插入一条相应记录。案件关系模式的状态有“待处
理”、“审理中”、“结案”和“撤销”，一个案件开始立案时其案件状态为“待处理”。
