(19)国家知识产权局
(12)发明专利申请
(10)申请公布号
(43)申请公布日
(21)申请号 202210657250.7
(22)申请日 2022.06 .10
(71)申请人 中国人民解放军68006部队
地址 750104 宁夏回族自治区银川市闽宁
镇104信箱
申请人 华信咨询设计研究院有限公司
武汉诺亚信科技有限公司
(72)发明人 李燕春 雷军 谢家林 张昆仑
(74)专利代理机构 苏州大智知识产权代理事务
所(普通合伙) 32498
专利代理师 王军
(51)Int.Cl.
H04W
72/04
(2009 .01)
H04B
7/0413
(2017 .01)
H04B
7/06
(2006 .01)
(54)发明名称
一种基于宽带集群技术的频谱指配管理方
法
(57)摘要

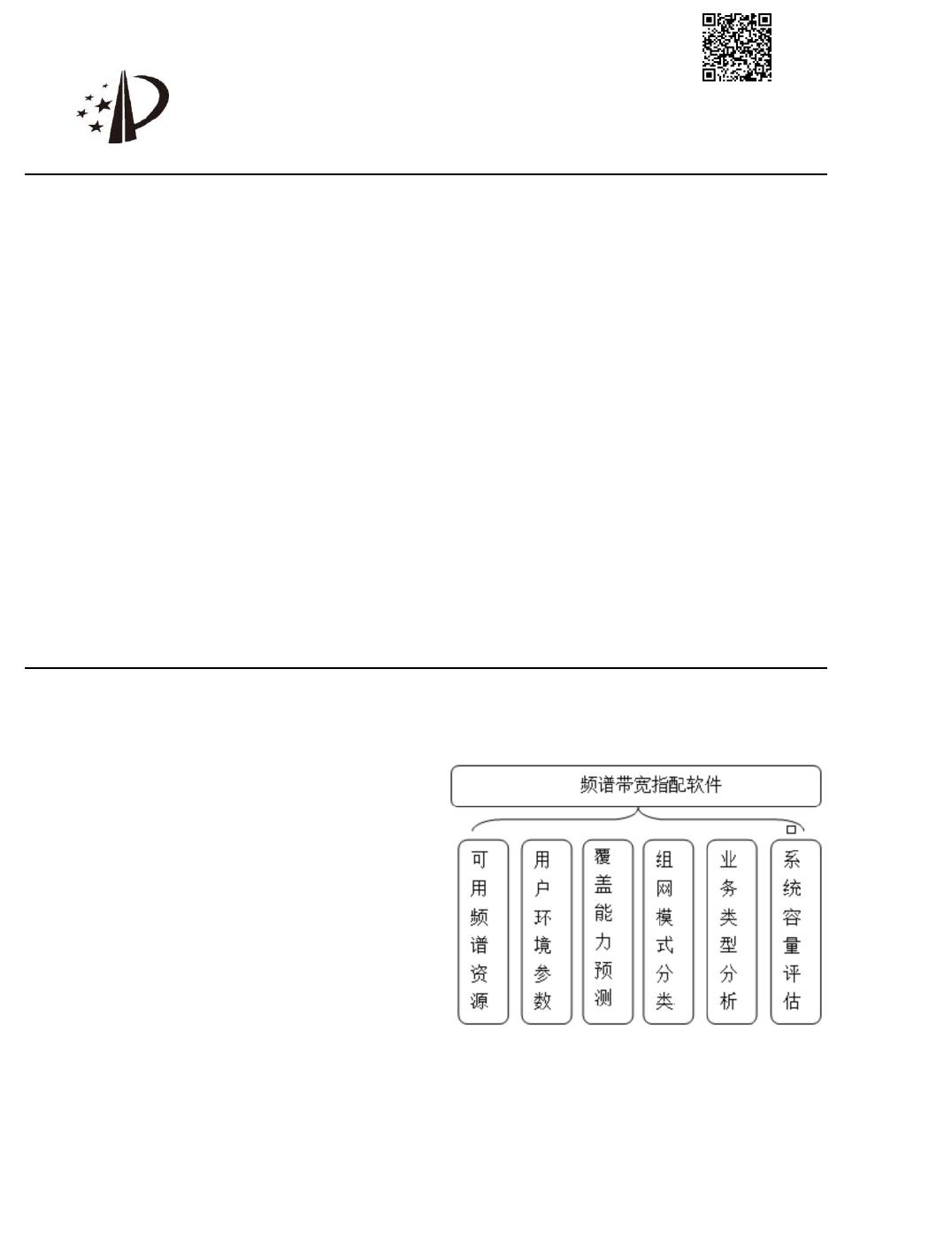

本发明公开了一种基于宽带集群技术的频
谱指配管理方法，涉及宽带集群技术在覆盖和容
量性能上的优化算法，建立不同的业务模型下的
最优参数组合及全自动频谱指配管理体系，本发
明主要对宽带集群的覆盖能力和系统容量形成
一套完整的测算方法，并利用软件对其影响的频
谱资源进行精确指配和管理，本发明涉及宽带集
群技术领域。该发明基于宽带集群技术的频谱指
配管理方法，通过掌握各种使用场景的技术参数
设置，逐步扩展1 .4GHz、1 .8GHz时分技术(TDD)的
研究成果，对各参数之间的计算方法通过软件实
现频谱带宽指配智能化，在满足各申请单位业务
需求的同时提高频谱资源利用率，在技术层面把
好审核关，真正实现精而准的无线电频率供给机
制。
权利要求书2页 说明书7页 附图3页
CN 114928890 A
2022.08.19
CN 114928890 A
1 .一种基于宽带集群技术的频谱指配管理方法，其特征在于：具体包括以下步骤：
U1、宽带集群覆盖能力测算：网络的覆盖能力估算包括业务需求分析、链路预算和单站
覆盖面积三个部分，其中需求分析部分的指标包括目标业务速率、业务质量及通信概率要
求，链路预算部分则是根据需求分析的结果，结合不同的参数和场景计算出无线信号在空
中传播时最大允许路径损耗，并根据相应的传播模型估算出小区的覆盖半径，单站覆盖面
积的计算是基于链路预算所得出的小区覆盖半径估算出每个NodeB的覆盖面积，从而可以
得到规划区域内所需要的eNodeB数量，具体步骤如下：
V1、链路预算：使用COST‑231Hata预测模型分别对不同的环境、不同频率和不同基站天
线高度的情况下进行链路预算；
V2、调整基站发射功率：在前、反向链路上预算时，首先计算出系统在整个宽带中每RB
占用的最大发射功率，然后根据用户占用的RB资源数去推导出等效全向辐射功率(EIRP)，
其计算方法如下；
EIRP＝P
RB
+10log(N
RB
)+G
antenna
‑G
a
；
P
RB
：每个RB最大发射功率，N
RB
：用户占用的RB数，G
antenna
：发射天线增益，G
a
：发射天线馈
线、接头和合路器损耗；
V3、多天线发射：采用TM2模式将同一信息的多个信号副本分别通过多个衰落特性相互
独立的信道进行发送，在宽带数字集群通信系统前向链路采用TM3或TM8模式发送；
V4、带宽信道质量的优化；
U2、系统容量估算：将不同业务类型按照ITU‑RM .2377模型加单小区业务需求混合算法
测算频谱最小带宽，结合网络覆盖及专网的用户和业务发展情况，分别测算语音业务、窄带
数据业务、图像业务和视频业务的频率需求。
2.根据权利要求1所述的一种基于宽带集群技术的频谱指配管理方法，其特征在于：所
述步骤V1中COST‑231Hata预测模型适用的频率范围为150‑2000MHz。
3 .根据权利要求1所述的一种基于宽带集群技术的频谱指配管理方法，其特征在于：所
述步骤V4中对于LTE系统的业务信道，为了满足边缘用户目标，需要计算每个RB在每个子帧
(1ms)上需要承载的数据量：
TBS
target
＝UE_Throughput/(1000(ms)×TS
ratio
×S)；
UE_Throughput：表示用户的速率目标，单位为bps，S:MIMO传输流，TS
ratio
:子帧配比，
TBS
target
：表示一个单位子帧内(1ms)，整个带宽上需要承载的数据量，单位为bit。
4 .根据权利要求1所述的一种基于宽带集群技术的频谱指配管理方法，其特征在于：所
述步骤V1中COST‑231Hata预测模型是根据测试数据统计分析得出的所作经验公式，以市区
传播损耗为标准，其它地区在此基础上进行修正，Okumura‑Hata模型损耗计算公式：
L
50
(dB)＝69.55+26 .16lgf
c
‑13 .82lgh
te
‑α(h
re
)+(44 .9‑6 .55lgh
te
)lgd+C
cell
+C
terrain
；
公式中f
c
为传输频率(MHz)；h
te
为基站有效发射天线高度(m)；h
re
为终端接收有效天线
高度(m)；d为收发之间的水平距离(KM)；α(h
re
)为有效天线修正因子，是覆盖区大小的函数。
5 .根据权利要求4所述的一种基于宽带集群技术的频谱指配管理方法，其特征在于：对
于中、小城市，有效天线修正因子为：
α(h
re
)＝8.29(lg1 .54h
re
)‑1 .1dB，f
c
<300MHz；
α(h
re
)＝3 .2(lg11 .75h
re
)‑4 .97dB，f
c
>300MHz；
权 利 要 求 书
1/2 页
2
CN 114928890 A
2
of 13
