MySQL 架构

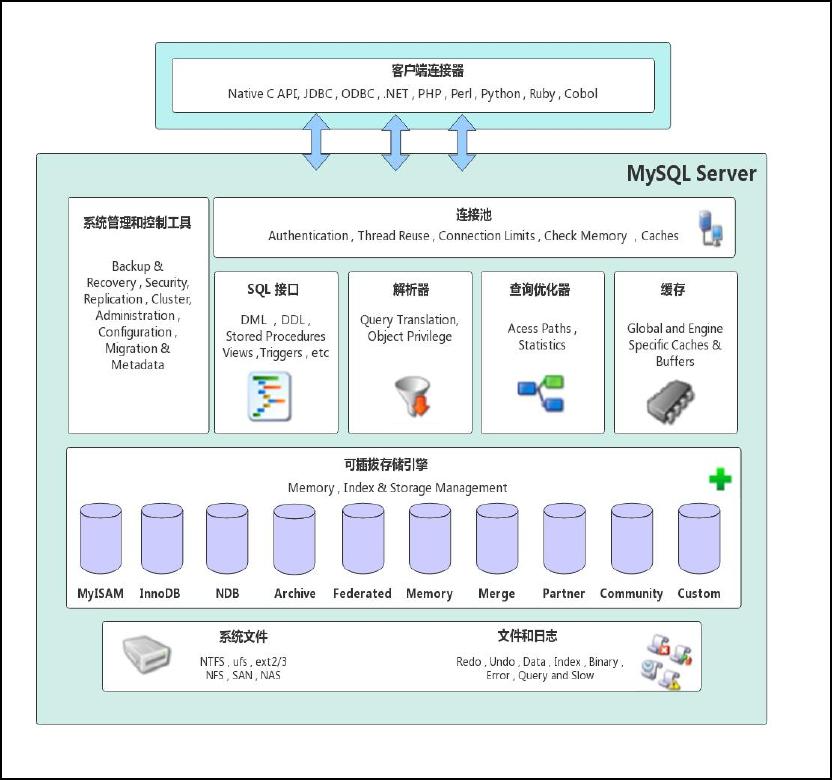

1. MySQL 体系架构
MySQL Server 架构自顶向下大致可以分网络连接层、服务层、存储引擎层和系统文件层。
1.1 网络连接层
客户端连接器（Client Connectors）：提供与 MySQL 服务器建立的支持。目前几乎支持所有主流的服务
器编程技术，例如常见的 Java、C、Python、.NET 等，它们通过各自的 API 技术与 MySQL 建立连接。
1.2 服务层（MySQL Server）
服务层是 MySQL Server 的核心，主要包含系统管理和控制工具、连接池、SQL 接口、解析器、查询优化
器和缓存六个部分。 - 连接池（Connection Pool）：负责存储和管理客户端与数据库的连接，一个线程
负责管理一个连接。 - 系统管理和控制工具（Management Services & Utilities）：例如备份恢复、安
全管理、集群 管理等 - SQL 接口（SQL Interface）：用于接受客户端发送的各种 SQL 命令，并且返回
用户需要查询的结果。比如 DML、DDL、存储过程、视图、触发器等。 - 解析器（Parser）：负责将请
求的 SQL 解析生成一个"解析树"。然后根据一些 MySQL 规则进一步检查解析树是否合法。 - 查询优化器
（Optimizer）：当“解析树”通过解析器语法检查后，将交由优化器将其转化成执行计划，然后与存储引擎
交互。
select uid,name from user where gender=1; 选取--》投影--》联接 策略 1）select
先根据 where 语句进行选取，并不是查询出全部数据再过滤 2）select 查询根据 uid 和
name 进行属性投影，并不是取出所有字段 3）将前面选取和投影联接起来最终生成查询
结果
缓存（Cache&Buffer）：缓存机制是由一系列小缓存组成的。比如表缓存，记录缓存，权限缓 存，引擎
缓存等。如果查询缓存有命中的查询结果，查询语句就可以直接去查询缓存中取数据。
1.3 存储引擎层（Pluggable Storage Engines）
存储引擎负责 MySQL 中数据的存储与提取，与底层系统文件进行交互。MySQL 存储引擎是插件式的，服
务器中的查询执行引擎通过接口与存储引擎进行通信，接口屏蔽了不同存储引擎之间的差异 。现在有很多
种存储引擎，各有各的特点，最常见的是 MyISAM 和 InnoDB。
1.4 系统文件层（File System）
该层负责将数据库的数据和日志存储在文件系统之上，并完成与存储引擎的交互，是文件的物理存储层。
主要包含日志文件，数据文件，配置文件，pid 文件，socket 文件等。
日志文件
o
错误日志（Error log）默认开启，show variables like '%log_error%'
o
o
通用查询日志（General query log）记录一般查询语句，show variables like '%general%';
o
o
二进制日志（binary log） 记录了对 MySQL 数据库执行的更改操作，并且记录了语句的发生时间、执行
时长；但是它不记录 select、show 等不修改数据库的 SQL。主要用于数据库恢复和主从复制。 show
variables like '%log_bin%'; //是否开启 show variables like '%binlog%'; //参数查看 show binary logs;//查
看日志文件
o
o
慢查询日志（Slow query log） 记录所有执行时间超时的查询 SQL，默认是 10 秒。 show variables like
'%slow_query%'; //是否开启 show variables like '%long_query_time%'; //时长
o
配置文件 用于存放 MySQL 所有的配置信息文件，比如 my.cnf、my.ini 等。
