基于 ENSP 中小型园区网络项目实战教程

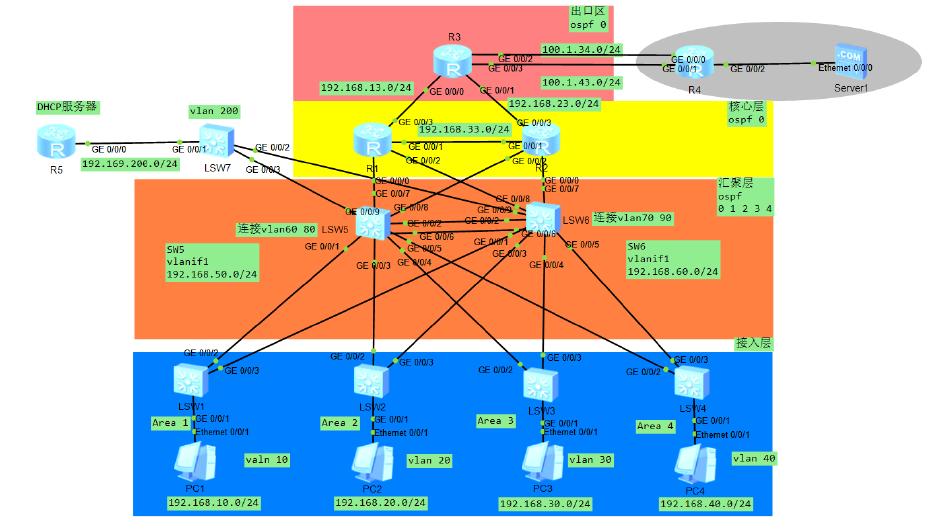

拓扑图

1.3 实验要求及配置步骤

1.3.1 链路聚合 LACP 部署 (5 分)

1、在 SW5、SW6 上创建配置 LACP 模式链路聚合。创建二层 Eth-Trunk 接口 1，配置 Eth-Trunk

工作模式为 lacp 模式

2、将 SW5、SW6 的 g0/0/2、g0/0/6 两个成员接口加入聚合组 1（Eth-Trunk 1）

【配置步骤】链路聚合，LACP 模式

[SW5]interface Eth-Trunk 1 //创建聚合 eth-trtunk 1

[SW5-Eth-Trunk1]mode lacp-static //设置模式为 LACP，注意：要先设置模式，再添加接口。如果已经添

加接口但要修改模式，则需要先把接口删除，再修改模式，然后再将接口添加进来

[SW5-Eth-Trunk1]trunkport GigabitEthernet 0/0/2 //添加接口

[SW5-Eth-Trunk1]trunkport GigabitEthernet 0/0/6 //添加接口

SW6 参考以上配置

1.3.2 按照部门规划 Vlan 并进行 MSTP 部署 (15 分)

1. 按照部门规划 Vlan，（在 SW1、SW2 创建 Vlan10 20,SW3-SW4 创建 Vlan30 、40； SW5-

SW6 创建 Vlan10 20 30 40 ），并修改所有交换机设备名为自己姓名的拼音首写。（可在用户视

图选用 u t m 命令，关闭设备日志）

【配置步骤】创建 VLAN

[SW1]vlan batch 10 20 //批量创建 vlan 10 20，如要创建连续编号 vlan，可以加“to”实现，如：vlan

batch 10 to 20 //批量添加编号为 10 到 20 的 vlan，共 11 个。

SW2\SW3\SW4\SW5\SW6 参考以上命令配置

2. 相应的接口设置 access 和 trunk

（1）配置 SW1、2、3、4 的 g0/0/1 接口为 access 类型，分别允许 Vlan10 20 30 40 通过。

（2）配置 SW1、2 的 G0/0/2、g0/0/3 接口为 trunk 类型，分别允许 Vlan10 20 通过。配置

SW3、4 的 G0/0/2、g0/0/3 接口为 trunk 类型，分别允许 Vlan30 40 通过。

（3）配置 SW5、6 的 g0/0/1、g0/0/3 接口为 trunk 类型，允许通过 Vlan10 20；配置 SW5、6

的 g0/0/4、g0/0/5 接口为 trunk 类型，允许通过 Vlan30 40；

（4）配置 SW5、6 的 Eth-Trunk 1 为 trunk 类型端口，并允许通过 Vlan10、20、30、40、200

【配置步骤】设置接口类型，将相应接口划分到相应 vlan 中

[SW1-GigabitEthernet0/0/1]port link-type access //设置接口类型为 access

[SW1-GigabitEthernet0/0/1]port default vlan 10 //将接口 G0/0/1 划分到 vlan 中

[SW1-GigabitEthernet0/0/2]port link-type trunk //设置接口类型为 trunk

[SW1-GigabitEthernet0/0/2]port trunk allow-pass vlan 10 20 //将接口 G0/0/2 划分到 vlan10 20 中

其他交换机根据要求参考以上 SW1 配置，包括聚合 eth-trunk 也是一样。

3. MSTP 配置部署

（1）汇聚层交换机（SW5、SW6）使能 stp 并选择 mstp 模式

（2）配置 MST 域名 mst1，并进入 MST 域视图

（3）使用实例 1 关联 Vlan10 20，使用实例 2 关联 Vlan 30 40，并激活域设置（不启用不生

效）

【配置步骤】MSTP 配置部署

[SW5]stp enable //开启 STP

[SW5]stp mode mstp //设置模式为 mstp

[SW5]stp region-configuration //进入 MST 域视图

[SW5-mst-region]region-name mst1 //修改名称

[SW5-mst-region]instance 1 vlan 10 20 //创建实例 1，并且关联 vlan10 20

[SW5-mst-region]instance 2 vlan 30 40 //创建实例 2，并且关联 vlan30 40

[SW5-mst-region]active region-configuration //激活域设置（不启用不生效）

其他交换机参考以上 SW5 配置

（4）在 SW1、2、3、4、6 进行上述相同配置

（5）配置 SW5 作为实例 1 的根桥，实例 2 的备用根桥；配置 SW6 作为实例 1 的备用根

桥，实例 2 的根桥

【配置步骤】根桥和备用根桥配置

[SW5]stp instance 1 root primary //SW5 作为实例 1 的根桥，primary 即将优先级设置为 0，而且无法修改

[SW5]stp instance 2 root secondary //SW5 作为实例 2 的备用根桥，secondary 即将优先级设置为 4096，

而且无法修改

交换机 SW6 根据要求参考以上配置

（6）在 SW1 使用 display stp instance 1 brief 命令进行配置验证
