武汉理工大学《数据库综合实验》实验说明书
第
2
讲 合同管理系统之数据库设计
2.1
概念结构设计
将需求分析得到的用户需求抽象为信息结构即概念模型的过程就是概念结构设计。
根据需求分析形成的数据字典和数据流图，抽象得到的实体有：
合同（合同号，合同名，类别，签订时间，附件）
甲方（公司名称，代理人，联系方式）
乙方（公司名称，代理人，联系方式）
收付款账单（收付款账单号，合同号，应付金额，实付金额，付款截止日期）
索赔账单（索赔账单号，合同号，索赔原因，索赔金额，索赔时间）
预结算统计表（合同号，预算金额，结算金额）
实体之间的联系如下：
一个合同对应一个甲方和一个乙方
甲方和乙方可以签订多个合同
一个甲方和一个乙方可以对应多张收付款账单
一张收付款账单只对应一个甲方一个乙方
一个索赔账单对应一个合同，一个合同可以没有索赔账单也可以有多张索赔账单
一个合同对应一个预结算统计表
合同子系统

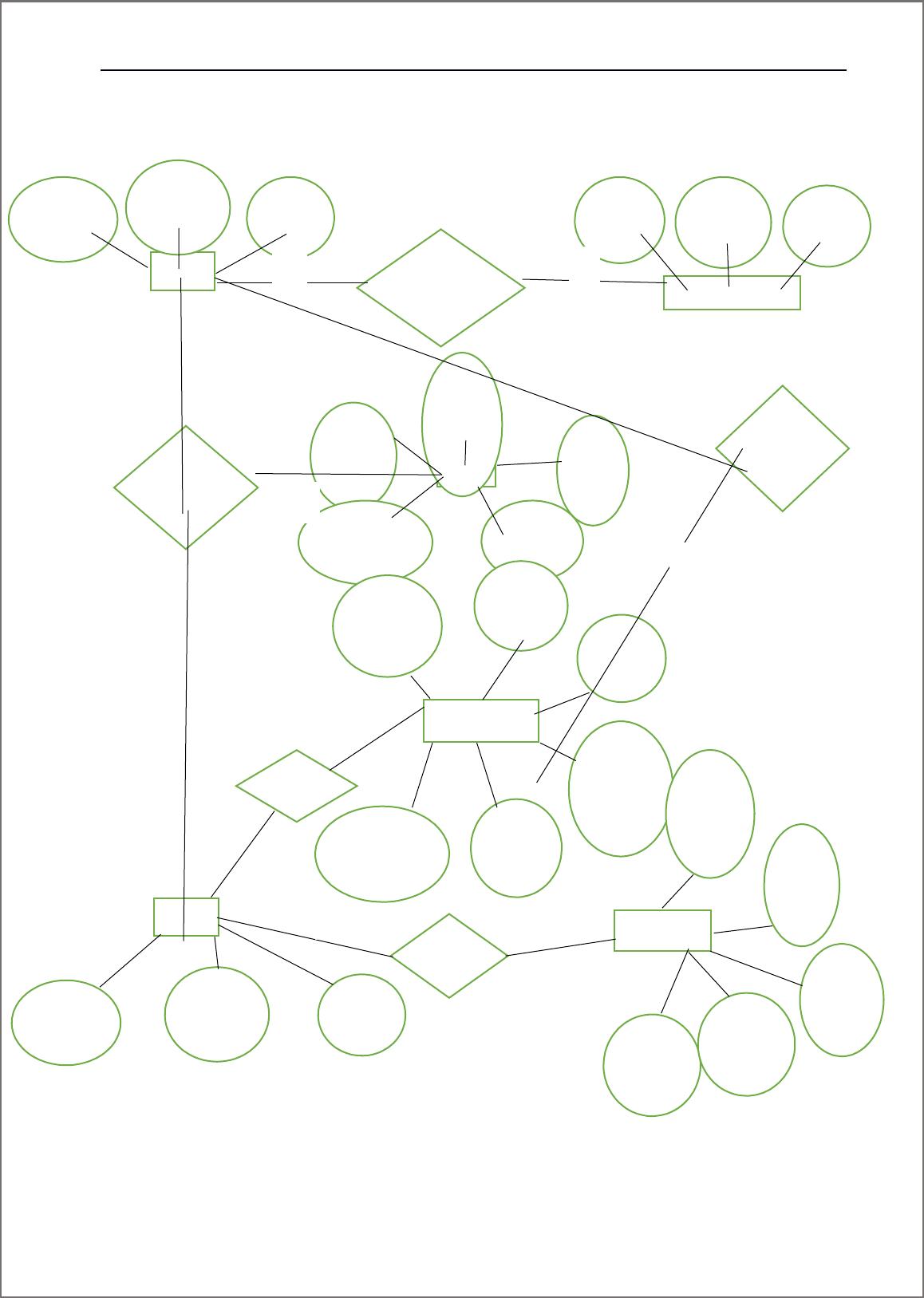

E-R
图如图
2.1
所示。
武汉理工大学《数据库综合实验》实验说明书
图
2.1
合同子系统
E-R
图
2.2
逻辑结构设计
逻辑设计的任务就是把概念设计阶段设计的
E-R
图转换为与选用
DBMS
产品所支持
的数据模型相符合的逻辑结构。
预算
金额
结算
金额
合同
号
联系
方式
公司名
称
代理人
n
1
预结算
甲方
预结算账单
1
合同
名
合同
号
1
收款
类
别
签订
合同
n
合同
附件
签订时间
n
1
合同
号
收付款
账单号
应付
金额
付款截
至日期
收付款账单
n
索赔
账单
号
付款
最近一次
付款日期
实付
金额
合
同
号
1
n
1
索赔
索赔账单
乙方
索赔
原因
公司名
称
代理人
索赔
时间
联系
方式
索赔
金额
