目标
:
本文主要介绍
PowerDesigner
中概念数据模型
CDM
的基本概念。
一、概念数据模型概述
数据模型是现实世界中数据特征的抽象。数据模型应该满足三个方面的要求：
1
）能够比较真实地模拟现实世界
2
）容易为人所理解
3
）便于计算机实现
概念数据模型也称信息模型，它以实体－联系
(Entity-RelationShip,
简称
E-
R)
理论为基础，并对这一理论进行了扩充。它从用户的观点出发对信息进行建模，
主要用于数据库的概念级设计。
通常人们先将现实世界抽象为概念世界，然后再将概念世界转为机器世界。换
句话说，就是先将现实 世界中的客观对象抽象为实体
(Entity)
和联系
(Relationship),
它并不依赖于具体的计算机系统或某个
DBMS
系统，这种模型就
是我们所 说的
CDM;
然后再将
CDM
转换为计算机上某个
DBMS
所支持的数据模
型，这样的模型就是物理数据模型
,
即
PDM
。
CDM
是一组严格定义的模型元素的集合，这些模型元素精确地描述了系统的
静态特性、动态特性以及完整性约束条件等，其中包括了数据结构、数据操作和完
整性约束三部分。
1
）数据结构表达为实体和属性
;
2
）数据操作表达为实体中的记录的插入、删除、修改、查询等操作
;
3
）完整性约束表达为数据的自身完整性约束（如数据类型、检查、规则等）
和数据间的参照完整性约束（如联系、继承联系等）
;
二、实体、属性及标识符的定义
实体（
Entity
），也称为实例，对应现实世界中可区别于其他对象的“事件”或
“事物”。例如，学校中的每个学生，医院中的每个手术。
每个实体都有用来描述实体特征的一组性质，称之为属性，一个实体由若干个
属性来描述。如学生实体可由学号、姓名、性别、出生年月、所在系别、入学年份
等属性组成。
实体集（
Entity Set
）是具体相同类型及相同性质实体的集合。例如学校所有
学生的集合可定义为“学生”实体集，“学生”实体集中的每个实体均具有学号、姓名、
性别、出生年月、所在系别、入学年份等性质。
实体类型（
Entity Type
）是实体集中每个实体所具有的共同性质的集合，例
如“患者”实体类型为：患者｛门诊号，姓名，性别，年龄，身份证号
.............
｝。
实体是实体类型的一个实例，在含义明确的情况下，实体、实体类型通常互换使用。
实体类型中的每个实体包含唯一标识它的一个或一组属性，这些属性称为实体
类型的标识符（
Identi$er
），如“学号”是学生实体类型的标识符，“姓名”、“出生
日期”、“信址”共同组成“公民”实体类型的标识符。
有些实体类型可以有几组属性充当标识符，选定其中一组属性作为实体类型的
主标识符，其他的作为次标识符。

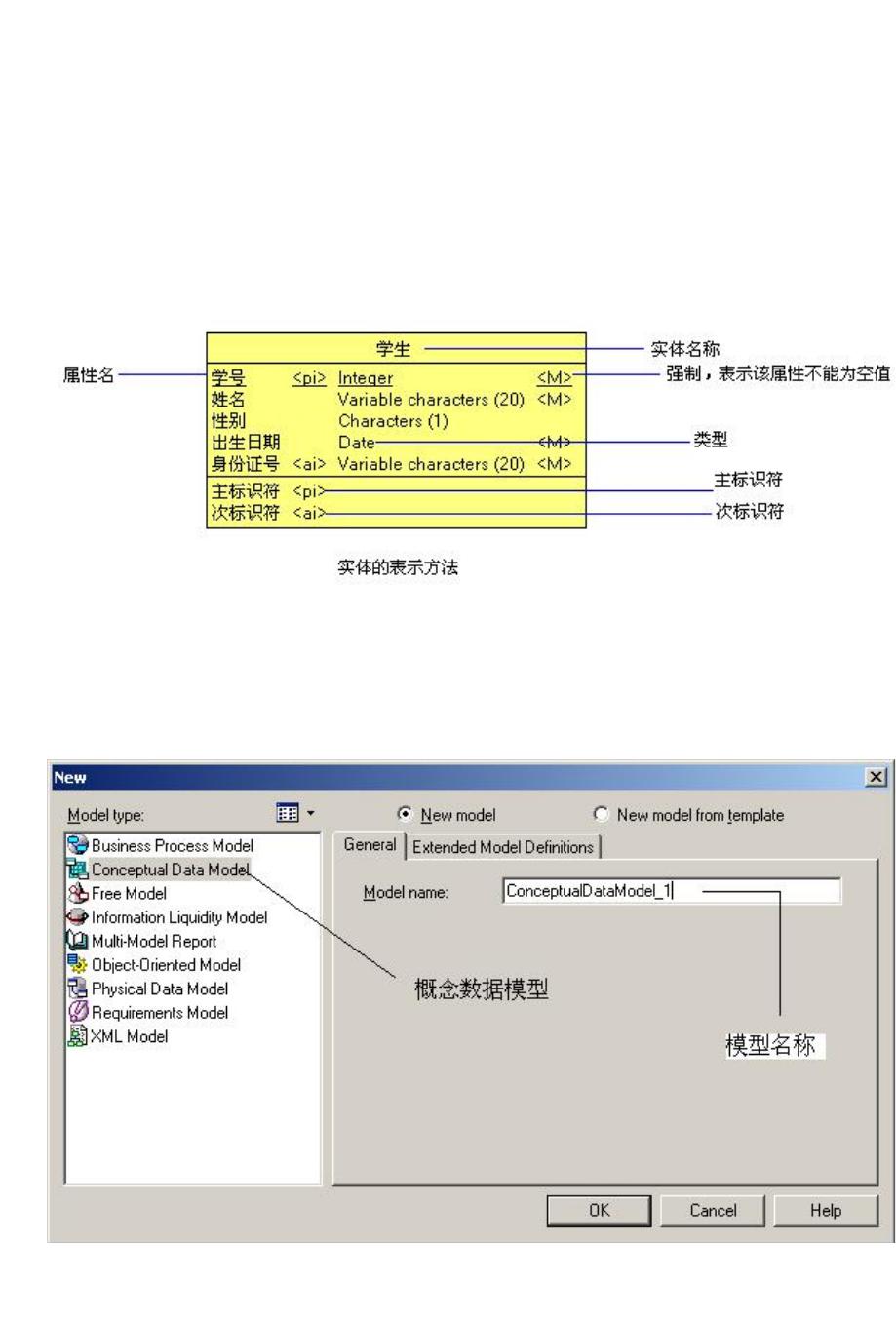

三、实体、属性及标识符的表达
一、新建概念数据模型
1
）选择
File-->New,
弹出如图所示对话框，选择
CDM
模型（即概念数据模
型）建立模型。
2
）完成概念数据模型的创建。以下图示，对当前的工作空间进行简单介绍。
（以后再更详细说明）
